Гумова суміш на основі карболанцюгового каучука

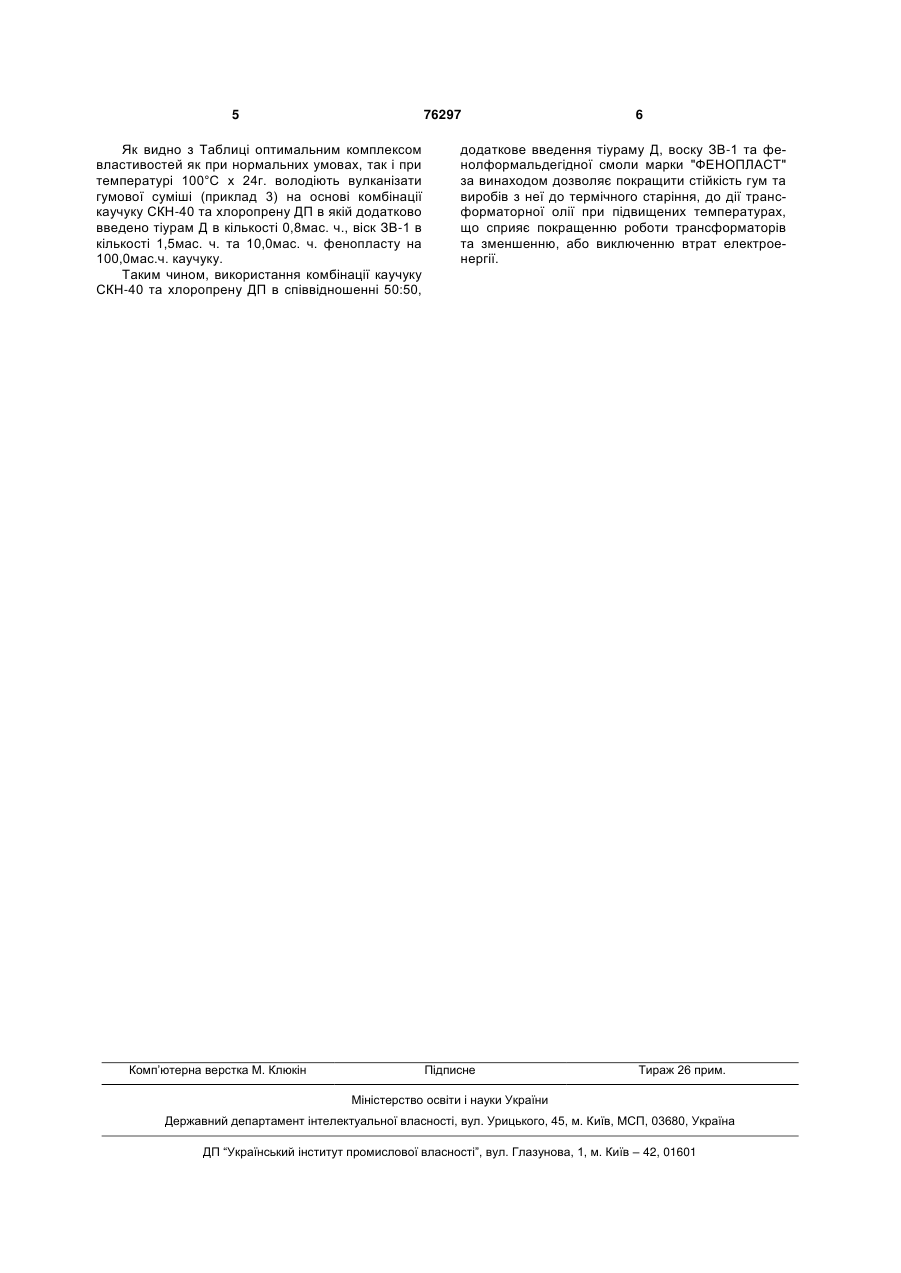

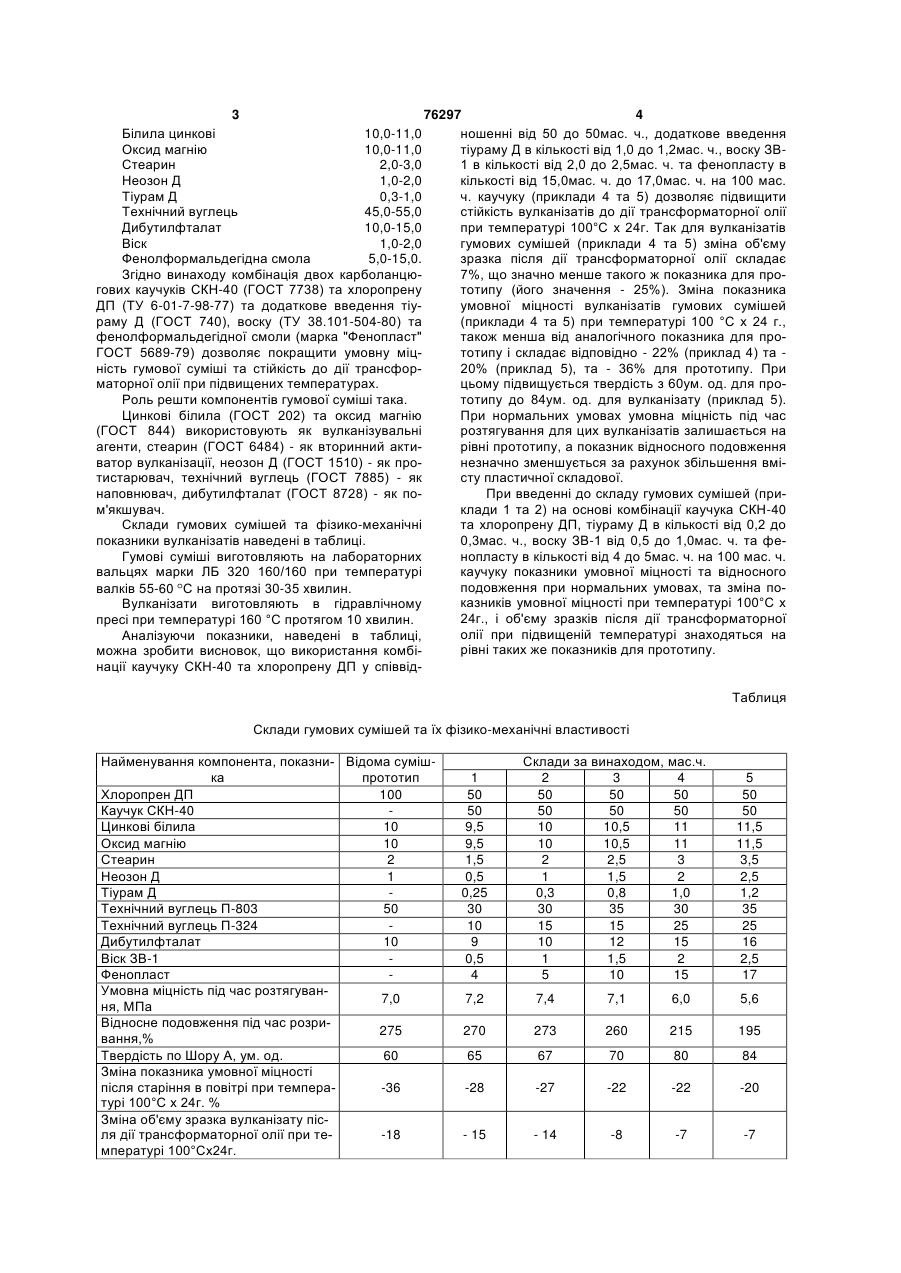

Гумова суміш на основі карболанцюгового каучука, яка містить цинкові білила, оксид магнію, C2 2 (19) 1 3 76297 4 Білила цинкові 10,0-11,0 ношенні від 50 до 50мас. ч., додаткове введення Оксид магнію 10,0-11,0 тіураму Д в кількості від 1,0 до 1,2мас. ч., воску ЗВСтеарин 2,0-3,0 1 в кількості від 2,0 до 2,5мас. ч. та фенопласту в Неозон Д 1,0-2,0 кількості від 15,0мас. ч. до 17,0мас. ч. на 100 мас. Тіурам Д 0,3-1,0 ч. каучуку (приклади 4 та 5) дозволяє підвищити Технічний вуглець 45,0-55,0 стійкість вулканізатів до дії трансформаторної олії Дибутилфталат 10,0-15,0 при температурі 100°С х 24г. Так для вулканізатів Віск 1,0-2,0 гумових сумішей (приклади 4 та 5) зміна об'єму Фенолформальдегідна смола 5,0-15,0. зразка після дії трансформаторної олії складає Згідно винаходу комбінація двох карболанцю7%, що значно менше такого ж показника для прогових каучуків СКН-40 (ГОСТ 7738) та хлоропрену тотипу (його значення - 25%). Зміна показника ДП (ТУ 6-01-7-98-77) та додаткове введення тіуумовної міцності вулканізатів гумових сумішей раму Д (ГОСТ 740), воску (ТУ 38.101-504-80) та (приклади 4 та 5) при температурі 100 °С х 24 г., фенолформальдегідної смоли (марка "Фенопласт" також менша від аналогічного показника для проГОСТ 5689-79) дозволяє покращити умовну міцтотипу і складає відповідно - 22% (приклад 4) та ність гумової суміші та стійкість до дії трансфор20% (приклад 5), та - 36% для прототипу. При маторної олії при підвищених температурах. цьому підвищується твердість з 60ум. од. для проРоль решти компонентів гумової суміші така. тотипу до 84ум. од. для вулканізату (приклад 5). Цинкові білила (ГОСТ 202) та оксид магнію При нормальних умовах умовна міцність під час (ГОСТ 844) використовують як вулканізувальні розтягування для цих вулканізатів залишається на агенти, стеарин (ГОСТ 6484) - як вторинний актирівні прототипу, а показник відносного подовження ватор вулканізації, неозон Д (ГОСТ 1510) - як пронезначно зменшується за рахунок збільшення вмітистарювач, технічний вуглець (ГОСТ 7885) - як сту пластичної складової. наповнювач, дибутилфталат (ГОСТ 8728) - як поПри введенні до складу гумових сумішей (прим'якшувач. клади 1 та 2) на основі комбінації каучука СКН-40 Склади гумових сумішей та фізико-механічні та хлоропрену ДП, тіураму Д в кількості від 0,2 до показники вулканізатів наведені в таблиці. 0,3мас. ч., воску ЗВ-1 від 0,5 до 1,0мас. ч. та феГумові суміші виготовляють на лабораторних нопласту в кількості від 4 до 5мас. ч. на 100 мас. ч. вальцях марки ЛБ 320 160/160 при температурі каучуку показники умовної міцності та відносного подовження при нормальних умовах, та зміна повалків 55-60 С на протязі 30-35 хвилин. казників умовної міцності при температурі 100°С х Вулканізати виготовляють в гідравлічному 24г., і об'єму зразків після дії трансформаторної пресі при температурі 160 °С протягом 10 хвилин. олії при підвищеній температурі знаходяться на Аналізуючи показники, наведені в таблиці, рівні таких же показників для прототипу. можна зробити висновок, що використання комбінації каучуку СКН-40 та хлоропрену ДП у співвідТаблиця Склади гумових сумішей та їх фізико-механічні властивості Найменування компонента, показни- Відома сумішка прототип Хлоропрен ДП 100 Каучук СКН-40 Цинкові білила 10 Оксид магнію 10 Стеарин 2 Неозон Д 1 Тіурам Д Технічний вуглець П-803 50 Технічний вуглець П-324 Дибутилфталат 10 Віск ЗВ-1 Фенопласт Умовна міцність під час розтягуван7,0 ня, МПа Відносне подовження під час розри275 вання,% Твердість по Шору А, ум. од. 60 Зміна показника умовної міцності після старіння в повітрі при темпера-36 турі 100°С х 24г. % Зміна об'єму зразка вулканізату після дії трансформаторної олії при те-18 мпературі 100°Сх24г. 1 50 50 9,5 9,5 1,5 0,5 0,25 30 10 9 0,5 4 Склади за винаходом, мас.ч. 2 3 4 50 50 50 50 50 50 10 10,5 11 10 10,5 11 2 2,5 3 1 1,5 2 0,3 0,8 1,0 30 35 30 15 15 25 10 12 15 1 1,5 2 5 10 15 5 50 50 11,5 11,5 3,5 2,5 1,2 35 25 16 2,5 17 7,2 7,4 7,1 6,0 5,6 270 273 260 215 195 65 67 70 80 84 -28 -27 -22 -22 -20 - 15 - 14 -8 -7 -7 5 76297 Як видно з Таблиці оптимальним комплексом властивостей як при нормальних умовах, так і при температурі 100°С х 24г. володіють вулканізати гумової суміші (приклад 3) на основі комбінації каучуку СКН-40 та хлоропрену ДП в якій додатково введено тіурам Д в кількості 0,8мас. ч., віск ЗВ-1 в кількості 1,5мас. ч. та 10,0мас. ч. фенопласту на 100,0мас.ч. каучуку. Таким чином, використання комбінації каучуку СКН-40 та хлоропрену ДП в співвідношенні 50:50, Комп’ютерна верстка М. Клюкін 6 додаткове введення тіураму Д, воску ЗВ-1 та фенолформальдегідної смоли марки "ФЕНОПЛАСТ" за винаходом дозволяє покращити стійкість гум та виробів з неї до термічного старіння, до дії трансформаторної олії при підвищених температурах, що сприяє покращенню роботи трансформаторів та зменшенню, або виключенню втрат електроенергії. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
