Завантажити PDF файл.

Формула / Реферат

1. Теплообмінник, що складається з теплообмінних елементів, розміщених паралельно один одному, із зовнішнім поперечним оребренням у вигляді пелюсток, який відрізняється тим, що кожний теплообмінний елемент виготовлено у вигляді пластини, на якій виконано оребрення, теплообмінні елементи прикріплено з двох боків до основи теплообмінника, причому теплообмінник має щонайменше один ряд теплообмінних елементів і щонайменше одну основу.

2. Теплообмінник за п. 1, який відрізняється тим, що довжина пластини становить не менше трьох її товщин, а ширина - не менше двох.

3. Теплообмінник за пп. 1 або 2, який відрізняється тим, що товщина пластини становить не менше 2 мм.

4. Теплообмінник за будь-яким з пп. 1-3, який відрізняється тим, що відстань між теплообмінними елементами становить не більше двох товщин теплообмінного елемента.

5. Теплообмінник за будь-яким з пп. 1-4, який відрізняється тим, що пластину виконано металевою.

6. Теплообмінник за п. 1, який відрізняється тим, що відстань між рядами теплообмінників становить не більше ширини пластини.

Текст

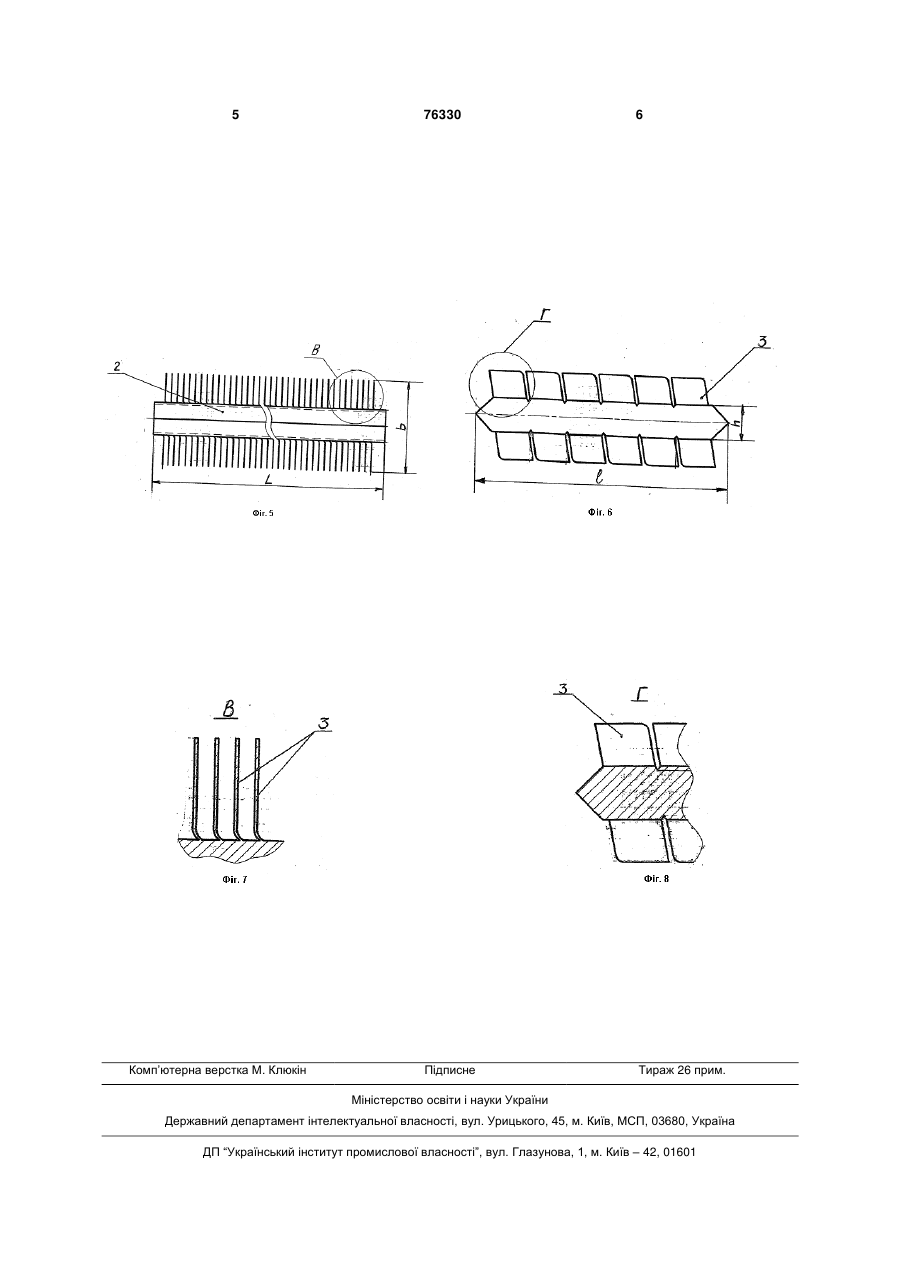

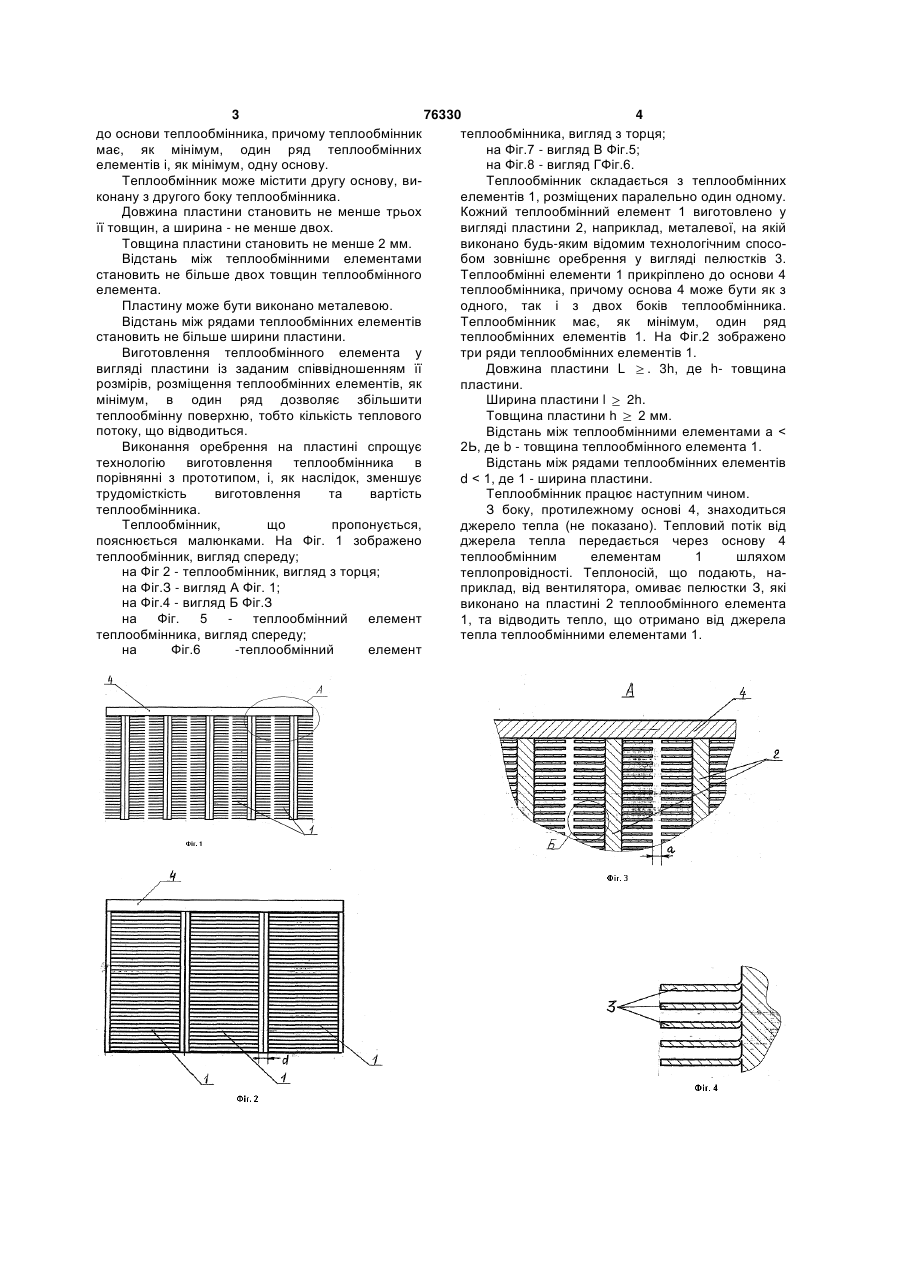

1. Теплообмінник, що складається з теплообмінних елементів, розміщених паралельно один одному, із зовнішнім поперечним оребренням у вигляді пелюсток, який відрізняється тим, що кожний теплообмінний елемент виготовлено у ви C2 2 (19) 1 3 76330 4 до основи теплообмінника, причому теплообмінник теплообмінника, вигляд з торця; має, як мінімум, один ряд теплообмінних на Фіг.7 - вигляд В Фіг.5; елементів і, як мінімум, одну основу. на Фіг.8 - вигляд ГФіг.6. Теплообмінник може містити другу основу, виТеплообмінник складається з теплообмінних конану з другого боку теплообмінника. елементів 1, розміщених паралельно один одному. Довжина пластини становить не менше трьох Кожний теплообмінний елемент 1 виготовлено у її товщин, а ширина - не менше двох. вигляді пластини 2, наприклад, металевої, на якій Товщина пластини становить не менше 2 мм. виконано будь-яким відомим технологічним спосоВідстань між теплообмінними елементами бом зовнішнє оребрення у вигляді пелюстків 3. становить не більше двох товщин теплообмінного Теплообмінні елементи 1 прикріплено до основи 4 елемента. теплообмінника, причому основа 4 може бути як з Пластину може бути виконано металевою. одного, так і з двох боків теплообмінника. Відстань між рядами теплообмінних елементів Теплообмінник має, як мінімум, один ряд становить не більше ширини пластини. теплообмінних елементів 1. На Фіг.2 зображено Виготовлення теплообмінного елемента у три ряди теплообмінних елементів 1. вигляді пластини із заданим співвідношенням її Довжина пластини L . 3h, де h- товщина розмірів, розміщення теплообмінних елементів, як пластини. мінімум, в один ряд дозволяє збільшити Ширина пластини l 2h. теплообмінну поверхню, тобто кількість теплового Товщина пластини h 2 мм. потоку, що відводиться. Відстань між теплообмінними елементами а < Виконання оребрення на пластині спрощує 2Ь, де b - товщина теплообмінного елемента 1. технологію виготовлення теплообмінника в Відстань між рядами теплообмінних елементів порівнянні з прототипом, і, як наслідок, зменшує d < 1, де 1 - ширина пластини. трудомісткість виготовлення та вартість Теплообмінник працює наступним чином. теплообмінника. З боку, протилежному основі 4, знаходиться Теплообмінник, що пропонується, джерело тепла (не показано). Тепловий потік від пояснюється малюнками. На Фіг. 1 зображено джерела тепла передається через основу 4 теплообмінник, вигляд спереду; теплообмінним елементам 1 шляхом на Фіг 2 - теплообмінник, вигляд з торця; теплопровідності. Теплоносій, що подають, нана Фіг.З - вигляд А Фіг. 1; приклад, від вентилятора, омиває пелюстки З, які на Фіг.4 - вигляд Б Фіг.З виконано на пластині 2 теплообмінного елемента на Фіг. 5 теплообмінний елемент 1, та відводить тепло, що отримано від джерела теплообмінника, вигляд спереду; тепла теплообмінними елементами 1. на Фіг.6 -теплообмінний елемент 5 Комп’ютерна верстка М. Клюкін 76330 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Heat exchanger

Автори англійською

Mitiukhin Fedir Petrovych

Назва патенту російською

Теплообменник

Автори російською

Митюхин Федор Петрович

МПК / Мітки

МПК: H01L 23/34, F28D 1/00, H05K 7/20, F28F 1/32, F28F 1/24

Мітки: теплообмінник
