Теплообмінник

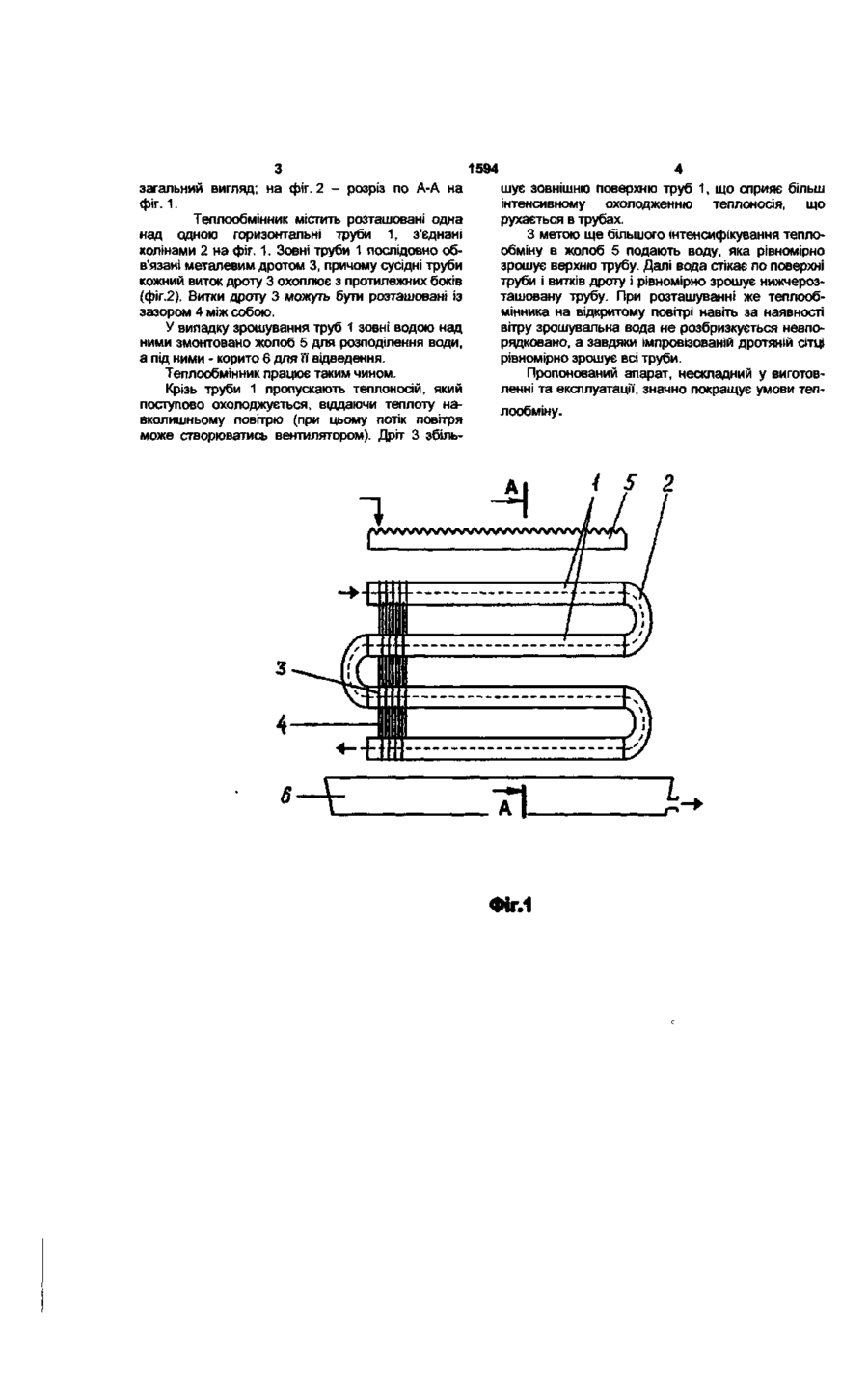

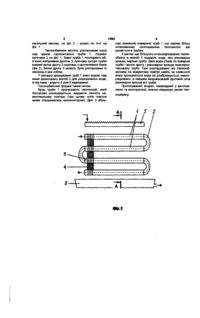

1 Теплообмінник, що містить розташовані одна над одною і з'єднані колінами горизонтальні труби, який відрізняється тим, що труби зовні послідовно обв'язані металевим дротом, причому сусідні труби кожний виток дроту охоплює з протилежних боків 2 Теплообмінник за п 1, який відрізняється тим, що витки дроту розташовані із зазором між собою Корисна модель належить до теплообмінних апаратів, призначених головним чином для охолодження рідин або газів і конденсації парів, зокрема до зрошувальних теплообмінників Відомий теплообмінник, що містить розташовані один над одним горизонтальні пакети з'єднаних колінами співвісних труб [Плановский А Н , Николаев П И Процессы и аппараты химической и нефтехимической технологии - М Химия, 1987 С 214, рис 10 7] Цей апарат доцільно застосовувати лише за умови використання як теплоносіїв двох рідин, використання же в ньому газу як одного теплоносія стає неефективним Крім того, зазначений теплообмінник відрізняється значною метал оємністю Найбільш близьким за технологічною суттю до пропонованого технічного рішення є теплообмінник, що містить розташовані одна над одною і з'єднані колінами горизонтальні труби [там же, С 217, рис 10 11] Як і аналог, що розглянуто, цей апарат досить простий за конструкцією, але теплообмін з боку зовнішньої поверхні труб характеризується низькими значеннями коефіцієнта тепловіддачі За умови інтенсивного подавання зрошувальної води на зовнішню поверхню труб ця вода стікає переважно з граничних точок бокових поверхонь труб, через що нижчерозташовані труби погано зрошуються водою, що знижує ефективність теплопередачі в цілому За умови же припинення подавання зрошувальної води ефективність теплообміну суттєво знижується В основу корисної моделі покладено задачу вдосконалення теплообмінника, в якому нове ви конання зовнішньої поверхні теплообмінних труб збільшило би поверхню теплообміну і покращило би розподілення зрошувальної води по ЗОВНІШНІЙ поверхні труб теплообмінника, а отже -1 ефективність теплообміну в апараті Поставлена задача вирішується тим, що в теплообміннику, що містить розташовані одна над одною і з'єднані колінами горизонтальні труби, згідно з пропонованою корисною моделлю новим є те, що труби зовні послідовно обв'язані металевим дротом, причому сусідні труби кожний виток дроту охоплює з протилежних боків У найприйнятнішому прикладі виконання апарата витки дроту розташовані із зазором між собою Виконання теплообмінника із зазначеними ВІДМІТНИМИ ознаками не тільки "збільшує" зовнішню поверхню теплообмінних труб, що навіть за умови повітряного охолодження робить теплообмінник досить ефективним, але головне - за умовами водяного зрошування труб примушує стікати воду по похилим (якщо дивитись вздовж осі труб) витках дроту і зрошувати краплями нижчерозташовану трубу по всій П верхній поверхні При цьому крапельне, а не струминне зрошування не тільки зменшує витрату води, а й збільшує ефективність теплообміну Розташування же витків дроту із зазором між собою дозволяє не перекривати повністю простір між трубами, що сприяє більш інтенсивному теплообміну, але й створює кращі умови при повітряному охолодженні апарата Суть корисної моделі пояснюється кресленнями, на яких зображено на фіг 1 - теплообмінник, О) ю 1594 загальний вигляд; на фіг. 2 - розріз по А-А на фіг. 1. Теплообмінник містить розташовані одна над одною горизонтальні труби 1, з'єднані колінами 2 на фіг. 1. Зовні труби 1 послідовно обв'язані металевим дротом 3, причому сусідні труби кожний виток дроту 3 охоплює з протилежних боків (фіг.2). Витки дроту 3 можуть бути розташовані із зазором 4 між собою. У випадку зрошування труб 1 зовні водою над ними змонтовано жолоб 5 для розподілення води, а під ними - корито 6 для її відведення. Теплообмінник працює таким чином. Крізь труби 1 пропускають теплоносій, який поступово охолоджується, віддаючи теплоту навколишньому повітрю (при цьому потік повітря може створюватись вентилятором). Дріт 3 збіль шує зовнішню поверхню труб 1, що сприяє більш інтенсивному охолодженню теплоносія, що рухається в трубах. З метою ще більшого інтенсифікування теплообміну в жолоб 5 подають воду, яка рівномірно зрошує верхню трубу. Далі вода стікає по поверхні труби і витків дроту і рівномірно зрошує нижчерозташовану трубу. При розташуванні же теплообмінника на відкритому повітрі навіть за наявності вітру зрошувальна вода не розбризкується невпорядковано, а завдяки імпровізованій дротяній сітці рівномірно зрошує всі труби. Пропонований апарат, нескладний у виготовленні та експлуатації, значно покращує умови теплообміну. ті ФІГ.1 Фіг.2 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
