П’ятиланковий фрикційно-гвинтовий тривалковий механізм

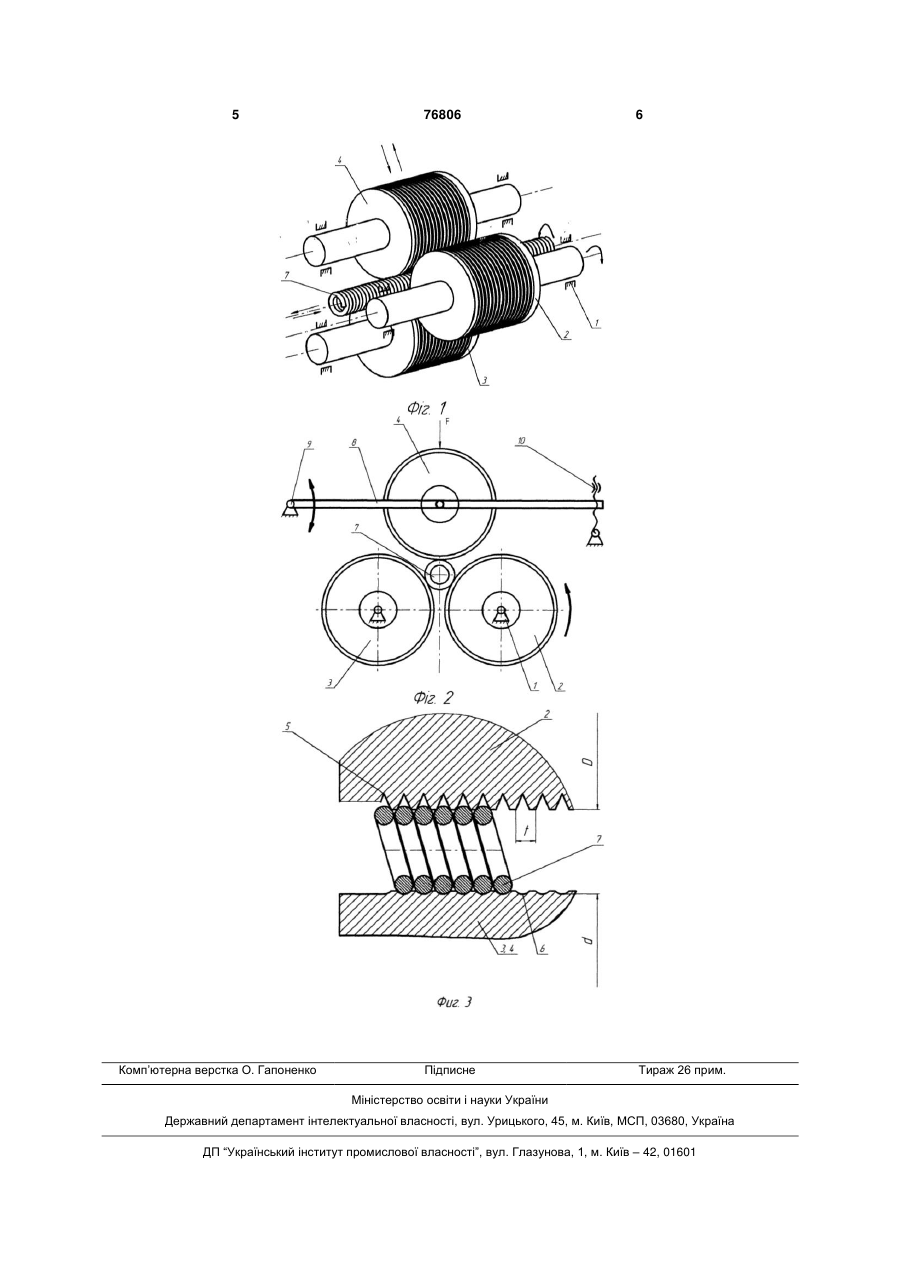

П'ятиланковий фрикційно-гвинтовий тривалковий механізм, який має стійку, три обертових циліндричних валики з паралельними осями і кільцевою нарізкою на їх поверхні, рухому проміжну ланку, який відрізняється тим, що проміжна ланка має гвинтову твірну, а кільцева нарізка валиків має різну форму на окремих валиках і однаковий діаметр по ділянці нарізки. Запропонований винахід відноситься до галузі машинобудування і може бути використаним при розробці механізмів пружини навивних, різа і профілі калібрувальних та інших верстатів. Відомий фрикційний механізм подачі кілець [1], який має два гладких обертових валика з паралельними осями. Осьова подача деталей відбувається за рахунок того, що один валик зроблено конічним із зменшеним діаметром в сторону подачі деталей. Деталі мають вільний обертовий і осьовий рух, не входять ланкою до складу механізму і не можуть передавати зусиль іншим тілам. Відомі згинаючи верстати [2], які мають механізм з трьох гладких циліндричних валиків з паралельними осями. Два валики мають привід. Верстати виконують функцію тільки радіусного згину смуг і листів металу, надаючи заготовці за рахунок фрикційних сил притиску поперечну подачу й обертовий рух згину навколо одного з валиків. Заготовка не входить до складу механізму, її осьова подача і дія на інші тіла не передбачається. Найбільш близьким до запропонованого є механізми різанакатних верстатів і головок [3] з осьовою схемою подавання деталі між ролики верстату або головки на деталь. Заготовка деталі має циліндричну поверхню без гвинтової твірної, яка утворюється в подальшому процесі обробки. Механізми верстатів складаються з двох чи трьох роликів з гвинтовою або кільцевою нарізкою. Всі ролики мають привід. Ролики з гвинтовою нарізкою мають паралельні або схрещені осі, а ролики з кільцевою нарізкою можуть мати тільки схрещені осі. В випадку схрещених осей кількість роликів може бути не більше двох і ці механізми є чотириланкові, опосереднено рахуючи деталь ланкою. При паралельних осях має бути три ролики з однаковою гвинтовою нарізкою, механізм п'ятиланковий, знову враховуючи деталь, як ланку. Осьова подача відбувається за рахунок різниці кутів підйому гвинтової лінії роликів і деталі, тому накопичується значна похибка кроку деталі. Механізм різанакатних головок має три вільно обертових ролики з однаковою кільцевою нарізкою. Головці надають потрібні рухи, а деталь тільки обертається або нерухома. У всіх випадках усі ролики повинні мати забірну, калібрувальну і випускну дільниці, тобто різний діаметр і підйом гвинтової лінії по довжині нарізки, складний у виготовленні. Окрім цього всі ці механі (19) UA (11) 76806 (13) C2 (21) 20040605119 (22) 29.06.2004 (24) 15.09.2006 (46) 15.09.2006, Бюл. № 9, 2006 р. (72) Завірохін Іван Георгійович, Сідоров Юрій Олександрович (73) Завірохін Іван Георгійович, Сідоров Юрій Олександрович (56) GB 9548, 1913 DE 19536817, 1997 GB 705754, 1954 SU 738744, 1980 3 76806 4 зми в принципі не передбачають входження деталі розташованих по довжині валків через крок t. Вадо складу механізму в якості п'ятої ланки, з наданлики 3, 4 можуть бути гладкими. Рухома проміжна ням їй функції силової дії на інші тіла або калібруланка 7 має вигляд гвинтової пружини або гвинта з вання її гвинтової твірної. кроком t, яку встановлено між валиками 2, 3, 4. Метою даного винаходу є створення п'ятиланМеханізм працює наступним чином. Притисккового фрикційно-гвинтового триваликового механий валик 4, разом з кронштейном 8, повертається нізму здатного надати рухомої проміжної ланці в сторону на осі 9. Проміжна ланка 7 встановлюфункції силової дії на інші тіла або калібрування її ється на, зміщені по осях між собою, валики 2, 3 гвинтової твірної, а також спрощення конструкції так, щоб виступи її гвинтової твірної розташувамеханізму. лись у впадинах 5, 6 кільцевої нарізки. Притискний Мета винаходу досягається тим, що проміжна валик 4 опускають на ланку 7, так щоб впадини ланка має гвинтову твірну, а кільцева нарізка вайого кільцевої нарізки 6 співпали з виступами 5 ликів має різну форму на окремих валиках і одналанки, і притискають валик гвинтовою парою 10, ковий діаметр на дільниці нарізки. створюючи необхідне зусилля F притискання. ПісПроміжна ланка може мати вигляд пружини ля включення приводу, валик 2 починає обертаабо гвинта. тись і за рахунок фрикційних сил притиску обертаВказані відмінності забезпечують силовий ти проміжну ланку 7, вона в свою чергу обертає обертовий рух проміжної ланки від фрикційних сил валики 3, 4. Бічні сторони кільцевої нарізки 5 вализатиску між валиками і обертання привідного вака 2, контактуючи з поверхнями гвинтової твірної лика, а також силову осьову подачу за рахунок ланки 7, створюють необхідне обертове і осьове проходження кільцевої нарізки валиків по гвинтозусилля і рух її вздовж осі валиків, а кільцева нарівій твірній пружини або гвинта. Це дозволяє здійсзка 6 валиків 3, 4 допомагає цьому. Валики 3, 4 нювати дію ланки на інші тіла. Однаковий діаметр можуть бути гладкими, без кільцевої нарізки, бо кільцевої нарізки значно спрощує її виготовлення, кільцева нарізка 5 спроможна робити достатнє підвищує точність і дає ще можливість викорисобертове і осьове зусилля. Процес сталий і потужтання механізму для калібрування профілю різі ний, залежно від сили притиску валика 4. Проміжпроміжної ланки у вигляді гвинта. на ланка 7 набуває можливості силового впливу Все вище відмічене дозволяє зробити виснона інші тіла або відбувається процес її калібруванвок, що запропоноване технічне рішення задовоня. Рух ланки може бути реверсивним, залежно від льняє критерію "Новизна". напрямку обертів приводу. На Фіг.1, 2 зображена схема п'яті ланкового Механізм виготовлено і використано при навифрикційно-гвинтового триваликового механізму. вці профільованого трикутного сталевого бандажу На Фіг.3 профілі кільцевих нарізок. між витками гвинтової пружини для отримання Механізм складається з нерухомої стійки 1, двохшарової гнучкої стійки. трьох циліндричних обертових валиків 2, 3, 4 з Література: паралельними осями та кільцевими нарізками 5, 6, 1. Артоболевский И.И. Механизмы в современной рухомої проміжної ланки 7, кронштейна 8 на осі 9 і технике. Справочное пособие. В 7 томах. Т.5.: Кугвинтової пари 10. лачковые и фрикционные механизмы. Механизмы Стійка 1 - корпус механізму. Валик 2 має прис гибкими звеньями. - 2-е издание, переработанвід (не вказаний) і кільцеву нарізку 5 у вигляді виное. Μ.: Наука. Главная редакция физикоступів і канавок однакового діаметру D по довжині математической литературы. 1981. - 400с. нарізки, утворюючих потрібний профіль для охоп2. Мошнин Е.Н. Гибка и правка на ротационных лення бічних поверхонь гвинтової твірної ланки 7 і машинах. Технология и оборудование. - 2-е издарозташованих по довжині валика через крок t. Вание, переработанное и дополненное. М.: Машинолик 3 опорний, вільно обертовий. Валик 4 притискстроение, 1967. - 272с. ний, вільно обертовий, закріплен на кронштейні 8, 3. Накатывание резьб, шлицев и зубьев / В.В. Лаякий повертається на осі 9 і притискається гвинтопин, М.И. Писаревский, В.В. Самсонов, Ю.И. Сивою парою 10. Валики 3, 4 мають кільцеву нарізку зов. - Л.: Машиностроение. Ленинградское отд6 однакового діаметру d у вигляді впадин потрібної ние, 1986. - 228с. форми для розміщення в них виступів ланки 7 і 5 Комп’ютерна верстка О. Гапоненко 76806 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
