Кусачки гідравлічні
Номер патенту: 77175
Опубліковано: 15.11.2006
Автори: Поволоцький Володимир Миколайович, Висоцький Генадій Васильович, Леусенко Анатолій Васильович, Ковальчук Олександр Миколайович, Потапов Ігор Григорович, Бабенко Микола Павлович
Формула / Реферат
1. Кусачки гідравлічні, що складаються із корпусу, гідроциліндра, рухомого штока з закріпленим різцем, нерухомого різця, закріпленого в корпусі, зібрані в одне ціле елементами кріплення, які відрізняються тим, що гідроциліндр закривається задньою кришкою, в якій по осі виконано дросельний отвір діаметром де D - внутрішній діаметр високонапірного шланга.
2. Кусачки гідравлічні по п. 1, які відрізняються тим, що різці в основі виконані циліндричними, а їх вершина утворена двома скошеними площинами з кутом α між ними, меншим ніж 90°, а кут β між площинами, які утворюють різальну кромку, більший ніж 90° і знаходиться в межах від 90° до (90°+10'), причому, різальна кромка виконана з кутовими фасками з обох боків.
Текст

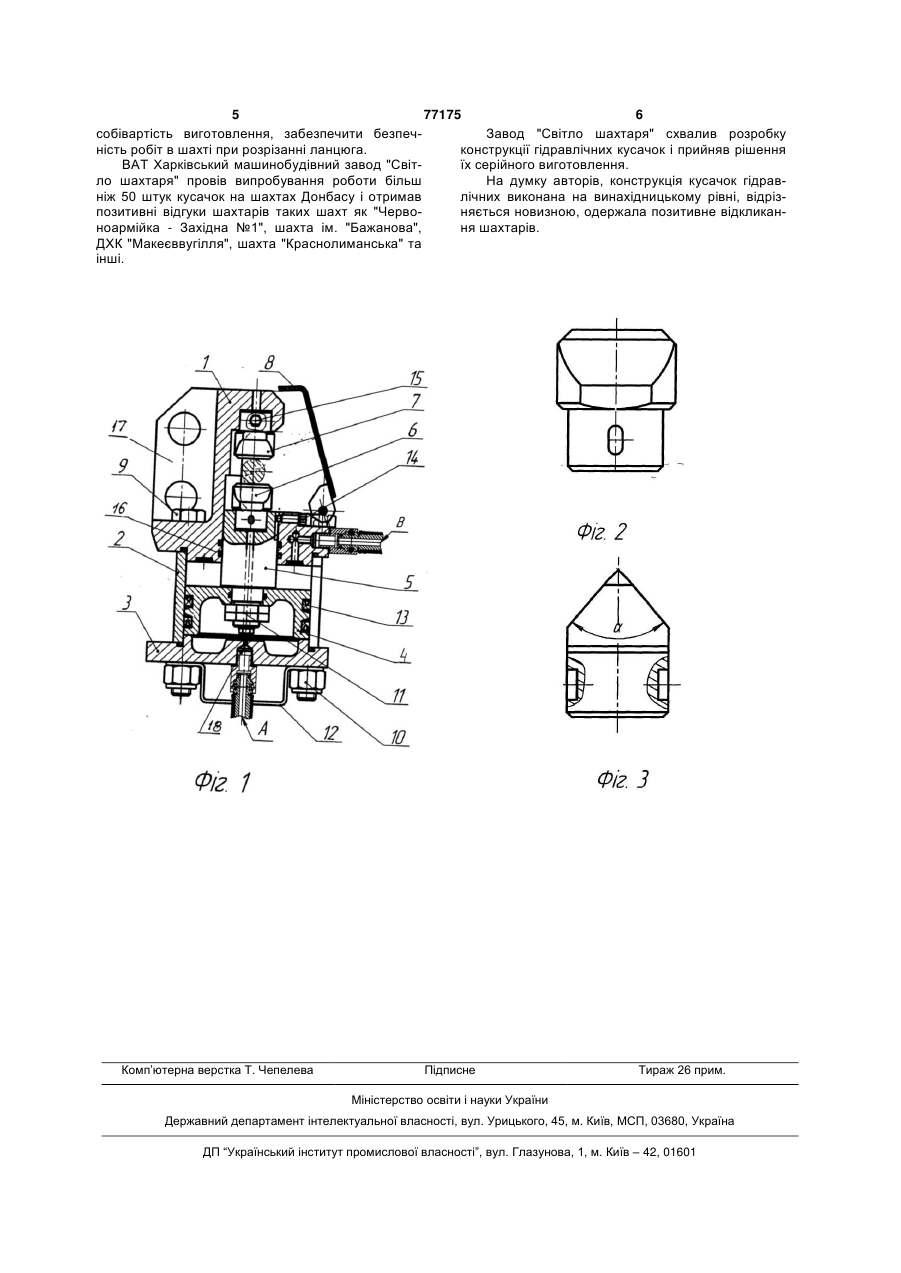

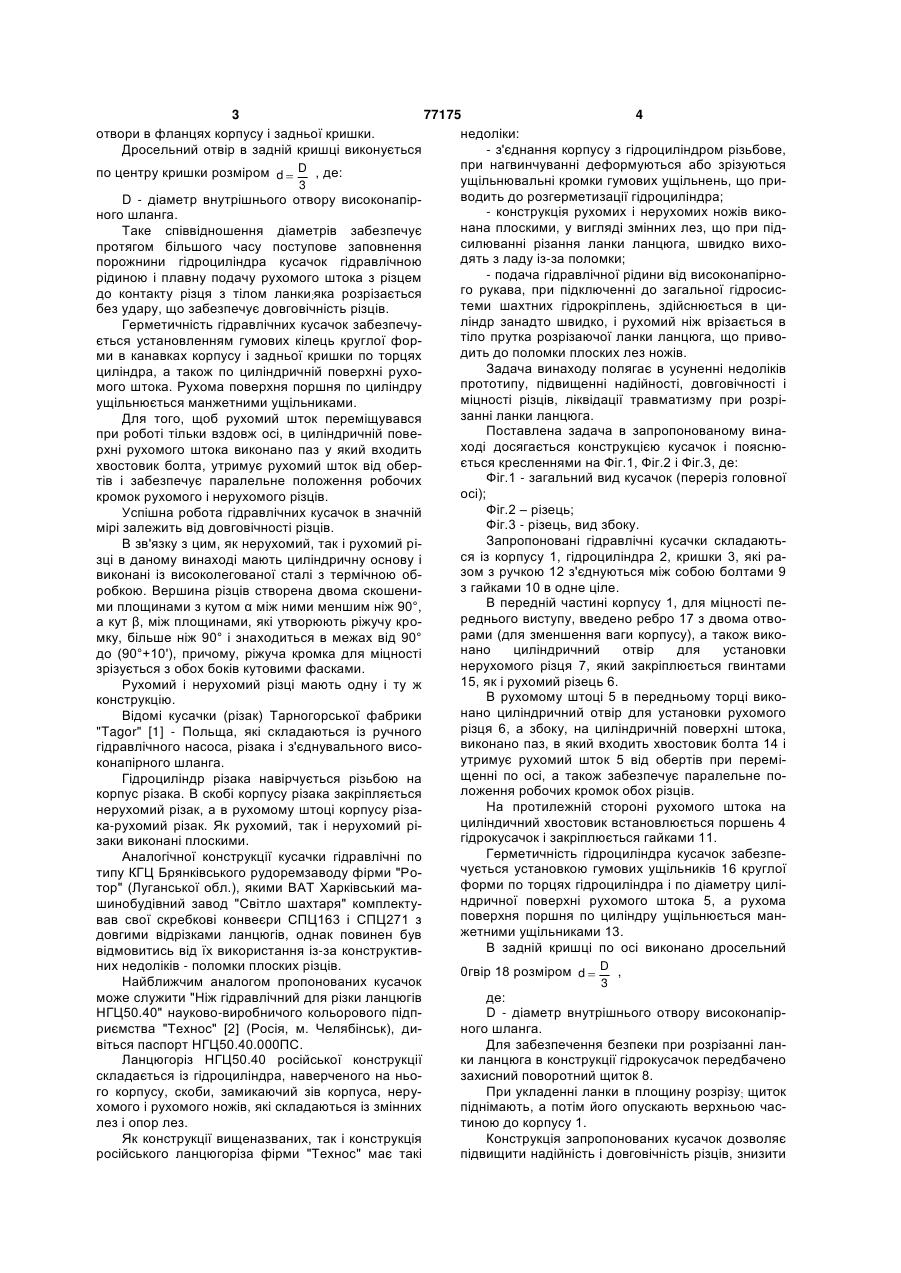

1. Кусачки гідравлічні, що складаються із корпусу, гідроциліндра, рухомого штока з закріпленим різцем, нерухомого різця, закріпленого в корпусі, зібрані в одне ціле елементами кріплення, які відрізняються тим, що гідроциліндр закривається задньою кришкою, в якій по осі виконано дросельний отвір діаметром d D , де D - внутрішній діа3 метр високонапірного шланга. 2. Кусачки гідравлічні по п. 1, які відрізняються тим, що різці в основі виконані циліндричними, а їх вершина утворена двома скошеними площинами з кутом α між ними, меншим ніж 90°, а кут β між площинами, які утворюють різальну кромку, більший ніж 90° і знаходиться в межах від 90 до (90°+10'), причому, різальна кромка виконана з кутовими фасками з обох боків. Кусачки гідравлічні застосовуються в гірничій і гірничорудній промисловості, а саме - при розрізанні ланок ланцюгів скребкових конвеєрів без використання вогневого різання діаметром від 18мм до 30мм при скороченні або подовженні довжини скребкових конвеєрів. Суть винаходу полягає в тому, що запропоновані гідравлічні кусачки в передній частині мають високоміцний, наприклад, кований корпус із легованої сталі з виступом на кінці для установки нерухомого різця, який для міцності наділений ребром жорсткості з двома отворами для зменшення ваги корпусу, а протилежна сторона корпусу кусачок має фланець, наприклад, квадратної форми з торцевим виступом круглої форми для установки циліндра гідравлічних кусачок, також циліндричний отвір для установки рухомого штока з закріпленим гвинтом рухомим різцем у передній частині і поршня, закріпленого гайками з протилежної сторони рухомого штока. Після установки рухомого штока з рухомим різцем і поршнем в корпусі і гідроциліндра кусачок, протилежна сторона гідроциліндра закривається задньою кришкою, в центрі якої виконано дросельний отвір і різьбове гніздо для закріплення високонапірного шланга при подачі в порожнину гідроциліндра гідравлічних кусачок гідравлічної рідини від вісоконап0рної магістралі шахтних кріплень отвір А. З правої сторони, збоку корпусу кусачок, утворений отвір B з аналогічним різьбовим гніздом для закріплення високонапірного шланга, який призначений для подачі гідравлічної рідини з допомогою шахтного розподільника типу СРД1 для повернення поршня гідравлічних кусачок у початкове положення. Корпус, гідроциліндра, задня кришка і ручка в одне ціле з'єднуються болтами з гайками через UA (11) 77175 (13) (21) 2003109589 (22) 24.10.2003 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Бабенко Микола Павлович, Висоцький Генадій Васильович, Ковальчук Олександр Миколайович, Леусенко Анатолій Васильович, Поволоцький Володимир Миколайович, Потапов Ігор Григорович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ХАРКІВСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД "СВІТЛО ШАХТАРЯ" (56) UA 51084, A, 15.11.2002 UA 53862, A, 17.02.2003 UA 59926, A, 15.09.2003 SU 941030, 07.07.1982 SU 1814596, A3, 07.05.1993 RU 2000923, C1, 15.10.1993 RU 2047426, C1, 10.11.1995 US 4257163, 24.03.1981 GB 3125234, A, 30.08.1984 SU 1449253, A1, 07.01.1989 C2 2 (19) 1 3 77175 4 отвори в фланцях корпусу і задньої кришки. недоліки: Дросельний отвір в задній кришці виконується - з'єднання корпусу з гідроциліндром різьбове, при нагвинчуванні деформуються або зрізуються D , де: по центру кришки розміром d ущільнювальні кромки гумових ущільнень, що при3 водить до розгерметизації гідроциліндра; D - діаметр внутрішнього отвору високонапір- конструкція рухомих і нерухомих ножів виконого шланга. нана плоскими, у вигляді змінних лез, що при підТаке співвідношення діаметрів забезпечує силюванні різання ланки ланцюга, швидко вихопротягом більшого часу поступове заповнення дять з ладу із-за поломки; порожнини гідроциліндра кусачок гідравлічною - подача гідравлічної рідини від високонапірнорідиною і плавну подачу рухомого штока з різцем го рукава, при підключенні до загальної гідросисдо контакту різця з тілом ланки;яка розрізається теми шахтних гідрокріплень, здійснюється в цибез удару, що забезпечує довговічність різців. ліндр занадто швидко, і рухомий ніж врізається в Герметичність гідравлічних кусачок забезпечутіло прутка розрізаючої ланки ланцюга, що привоється установленням гумових кілець круглої фордить до поломки плоских лез ножів. ми в канавках корпусу і задньої кришки по торцях Задача винаходу полягає в усуненні недоліків циліндра, а також по циліндричній поверхні рухопрототипу, підвищенні надійності, довговічності і мого штока. Рухома поверхня поршня по циліндру міцності різців, ліквідації травматизму при розріущільнюється манжетними ущільниками. занні ланки ланцюга. Для того, щоб рухомий шток переміщувався Поставлена задача взапропонованому винапри роботі тільки вздовж осі, в циліндричній повеході досягається конструкцією кусачок і пояснюрхні рухомого штока виконано паз у який входить ється кресленнями на Фіг.1, Фіг.2 і Фіг.3, де: хвостовик болта, утримує рухомий шток від оберФіг.1 - загальний вид кусачок (переріз головної тів і забезпечує паралельне положення робочих осі); кромок рухомого і нерухомого різців. Фіг.2 – різець; Успішна робота гідравлічних кусачок в значній Фіг.3 - різець, вид збоку. мірі залежить від довговічності різців. Запропоновані гідравлічні кусачки складаютьВ зв'язку з цим, як нерухомий, так і рухомий ріся із корпусу 1, гідроциліндра 2, кришки 3, які разці в даному винаході мають циліндричну основу і зом з ручкою 12 з'єднуються між собою болтами 9 виконані із високолегованої сталі з термічною обз гайками 10 в одне ціле. робкою. Вершина різців створена двома скошениВ передній частині корпусу 1, для міцності пеми площинами з кутом α між ними меншим ніж 90°, реднього виступу, введено ребро 17 з двома отвоа кут β, між площинами, які утворюють ріжучу крорами (для зменшення ваги корпусу), а також викомку, більше ніж 90° і знаходиться в межах від 90° нано циліндричний отвір для установки до (90°+10'), причому, ріжуча кромка для міцності нерухомого різця 7, який закріплюється гвинтами зрізується з обох боків кутовими фасками. 15, як і рухомий різець 6. Рухомий і нерухомий різці мають одну і ту ж В рухомому штоці 5 в передньому торці викоконструкцію. нано циліндричний отвір для установки рухомого Відомі кусачки (різак) Тарногорської фабрики різця 6, а збоку, на циліндричній поверхні штока, "Tagor" [1] - Польща, які складаються із ручного виконано паз, в який входить хвостовик болта 14 і гідравлічного насоса, різака і з'єднувального висоутримує рухомий шток 5 від обертів при переміконапірного шланга. щенні по осі, а також забезпечує паралельне поГідроциліндр різака навірчується різьбою на ложення робочих кромок обох різців. корпус різака. В скобі корпусу різака закріпляється На протилежній стороні рухомого штока на нерухомий різак, а в рухомому штоці корпусу різациліндичний хвостовик встановлюється поршень 4 ка-рухомий різак. Як рухомий, так і нерухомий рігідрокусачок і закріплюється гайками 11. заки виконані плоскими. Герметичність гідроциліндра кусачок забезпеАналогічної конструкції кусачки гідравлічні по чується установкою гумових ущільників 16 круглої типу КГЦ Брянківського рудоремзаводу фірми "Роформи по торцях гідроциліндра і по діаметру цилітор" (Луганської обл.), якими ВАТ Харківський мандричної поверхні рухомого штока 5, а рухома шинобудівний завод "Світло шахтаря" комплектуповерхня поршня по циліндру ущільнюється манвав свої скребкові конвеєри СПЦ163 і СПЦ271 з жетними ущільниками 13. довгими відрізками ланцюгів, однак повинен був В задній кришці по осі виконано дросельний відмовитись від їх використання із-за конструктивних недоліків - поломки плоских різців. 0гвір 18 розміром d D , Найближчим аналогом пропонованих кусачок 3 може служити "Ніж гідравлічний для різки ланцюгів де: НГЦ50.40" науково-виробничого кольорового підпD - діаметр внутрішнього отвору високонапірриємства "Технос" [2] (Росія, м. Челябінськ), диного шланга. віться паспорт НГЦ50.40.000ПС. Для забезпечення безпеки при розрізанні ланЛанцюгоріз НГЦ50.40 російської конструкції ки ланцюга в конструкції гідрокусачок передбачено складається із гідроциліндра, наверченого на ньозахисний поворотний щиток 8. го корпусу, скоби, замикаючий зів корпуса, неруПри укладенні ланки в площину розрізу; щиток хомого і рухомого ножів, які складаються із змінних піднімають, а потім його опускають верхньою часлез і опор лез. тиною до корпусу 1. Як конструкції вищеназваних, так і конструкція Конструкція запропонованих кусачок дозволяє російського ланцюгоріза фірми "Технос" має такі підвищити надійність і довговічність різців, знизити 5 77175 6 собівартість виготовлення, забезпечити безпечЗавод "Світло шахтаря" схвалив розробку ність робіт в шахті при розрізанні ланцюга. конструкції гідравлічних кусачок і прийняв рішення ВАТ Харківський машинобудівний завод "Світїх серійного виготовлення. ло шахтаря" провів випробування роботи більш На думку авторів, конструкція кусачок гідравніж 50 штук кусачок на шахтах Донбасу і отримав лічних виконана на винахідницькому рівні, відрізпозитивні відгуки шахтарів таких шахт як "Червоняється новизною, одержала позитивне відкликанноармійка - Західна №1", шахта ім. "Бажанова", ня шахтарів. ДХК "Макеєввугілля", шахта "Краснолиманська" та інші. Комп’ютерна верстка Т. Чепелева Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
