Гідрогвинтова опора

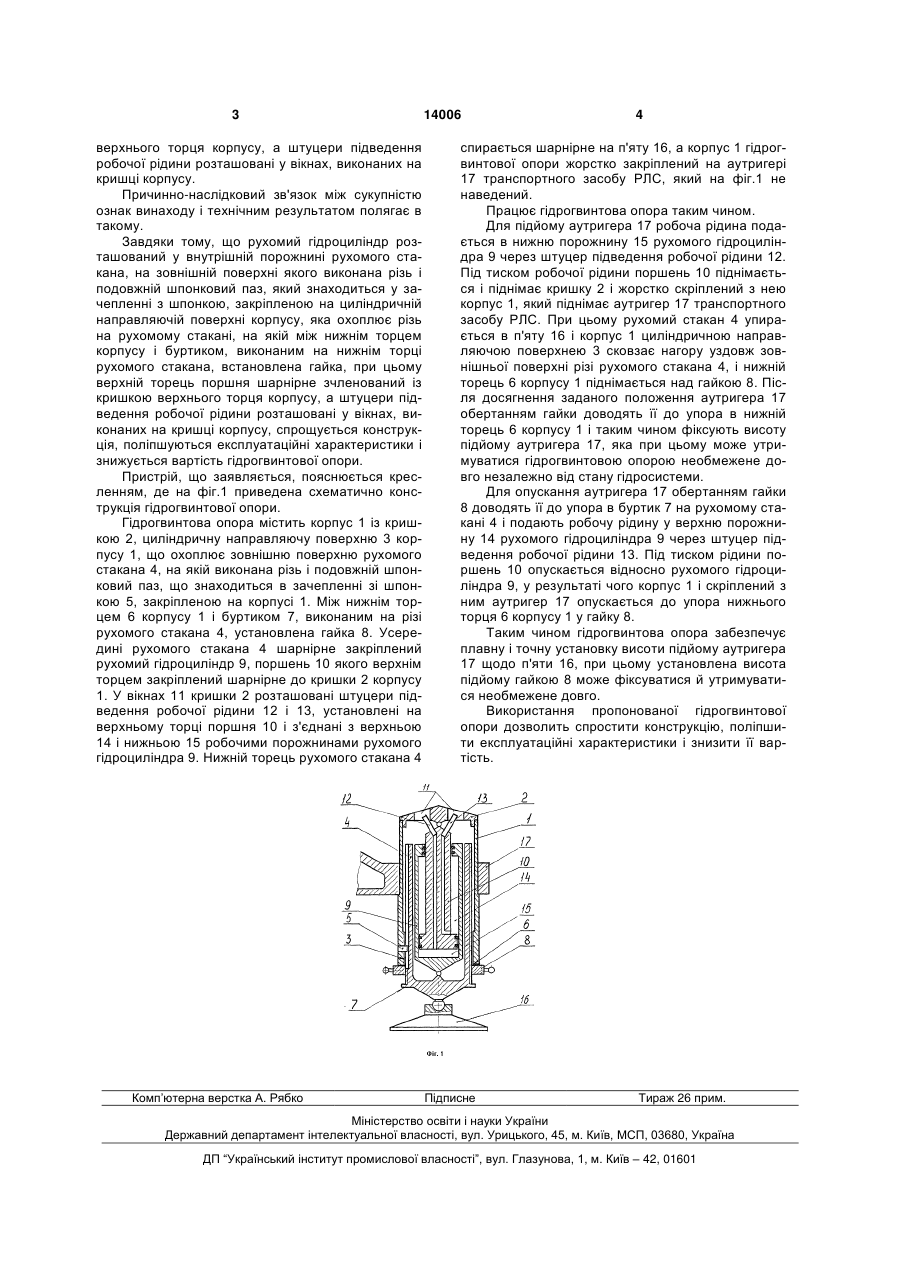

Гідрогвинтова опора, що містить корпус, рухомий гідроциліндр і поршень з штуцерами підведення робочої рідини, яка відрізняється тим, що 3 верхнього торця корпусу, а штуцери підведення робочої рідини розташовані у вікнах, виконаних на кришці корпусу. Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом полягає в такому. Завдяки тому, що рухомий гідроциліндр розташований у внутрішній порожнині рухомого стакана, на зовнішній поверхні якого виконана різь і подовжній шпонковий паз, який знаходиться у зачепленні з шпонкою, закріпленою на циліндричній направляючій поверхні корпусу, яка охоплює різь на рухомому стакані, на якій між нижнім торцем корпусу і буртиком, виконаним на нижнім торці рухомого стакана, встановлена гайка, при цьому верхній торець поршня шарнірне зчленований із кришкою верхнього торця корпусу, а штуцери підведення робочої рідини розташовані у вікнах, виконаних на кришці корпусу, спрощується конструкція, поліпшуються експлуатаційні характеристики і знижується вартість гідрогвинтової опори. Пристрій, що заявляється, пояснюється кресленням, де на фіг.1 приведена схематично конструкція гідрогвинтової опори. Гідрогвинтова опора містить корпус 1 із кришкою 2, циліндричну направляючу поверхню 3 корпусу 1, що охоплює зовнішню поверхню рухомого стакана 4, на якій виконана різь і подовжній шпонковий паз, що знаходиться в зачепленні зі шпонкою 5, закріпленою на корпусі 1. Між нижнім торцем 6 корпусу 1 і буртиком 7, виконаним на різі рухомого стакана 4, установлена гайка 8. Усередині рухомого стакана 4 шарнірне закріплений рухомий гідроциліндр 9, поршень 10 якого верхнім торцем закріплений шарнірне до кришки 2 корпусу 1. У вікнах 11 кришки 2 розташовані штуцери підведення робочої рідини 12 і 13, установлені на верхньому торці поршня 10 і з'єднані з верхньою 14 і нижньою 15 робочими порожнинами рухомого гідроциліндра 9. Нижній торець рухомого стакана 4 Комп’ютерна верстка А. Рябко 14006 4 спирається шарнірне на п'яту 16, а корпус 1 гідрогвинтової опори жорстко закріплений на аутригері 17 транспортного засобу РЛС, який на фіг.1 не наведений. Працює гідрогвинтова опора таким чином. Для підйому аутригера 17 робоча рідина подається в нижню порожнину 15 рухомого гідроциліндра 9 через штуцер підведення робочої рідини 12. Під тиском робочої рідини поршень 10 піднімається і піднімає кришку 2 і жорстко скріплений з нею корпус 1, який піднімає аутригер 17 транспортного засобу РЛС. При цьому рухомий стакан 4 упирається в п'яту 16 і корпус 1 циліндричною направляючою поверхнею 3 сковзає нагору уздовж зовнішньої поверхні різі рухомого стакана 4, і нижній торець 6 корпусу 1 піднімається над гайкою 8. Після досягнення заданого положення аутригера 17 обертанням гайки доводять її до упора в нижній торець 6 корпусу 1 і таким чином фіксують висоту підйому аутригера 17, яка при цьому може утримуватися гідрогвинтовою опорою необмежене довго незалежно від стану гідросистеми. Для опускання аутригера 17 обертанням гайки 8 доводять її до упора в буртик 7 на рухомому стакані 4 і подають робочу рідину у верхню порожнину 14 рухомого гідроциліндра 9 через штуцер підведення робочої рідини 13. Під тиском рідини поршень 10 опускається відносно рухомого гідроциліндра 9, у результаті чого корпус 1 і скріплений з ним аутригер 17 опускається до упора нижнього торця 6 корпусу 1 у гайку 8. Таким чином гідрогвинтова опора забезпечує плавну і точну установку висоти підйому аутригера 17 щодо п'яти 16, при цьому установлена висота підйому гайкою 8 може фіксуватися й утримуватися необмежене довго. Використання пропонованої гідрогвинтової опори дозволить спростити конструкцію, поліпшити експлуатаційні характеристики і знизити її вартість. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
