Спосіб реконструкції повітронагрівника з вбудованою камерою горіння

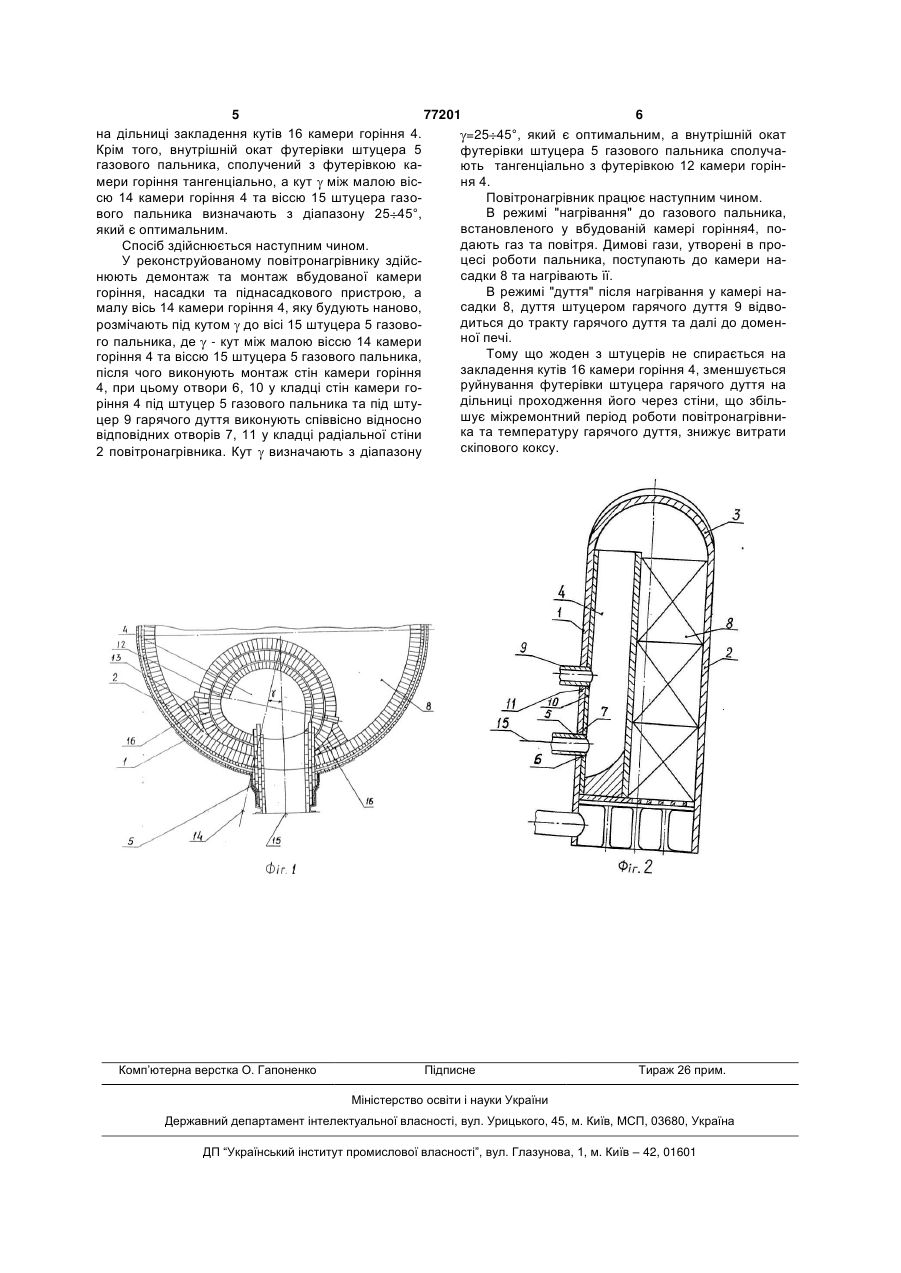

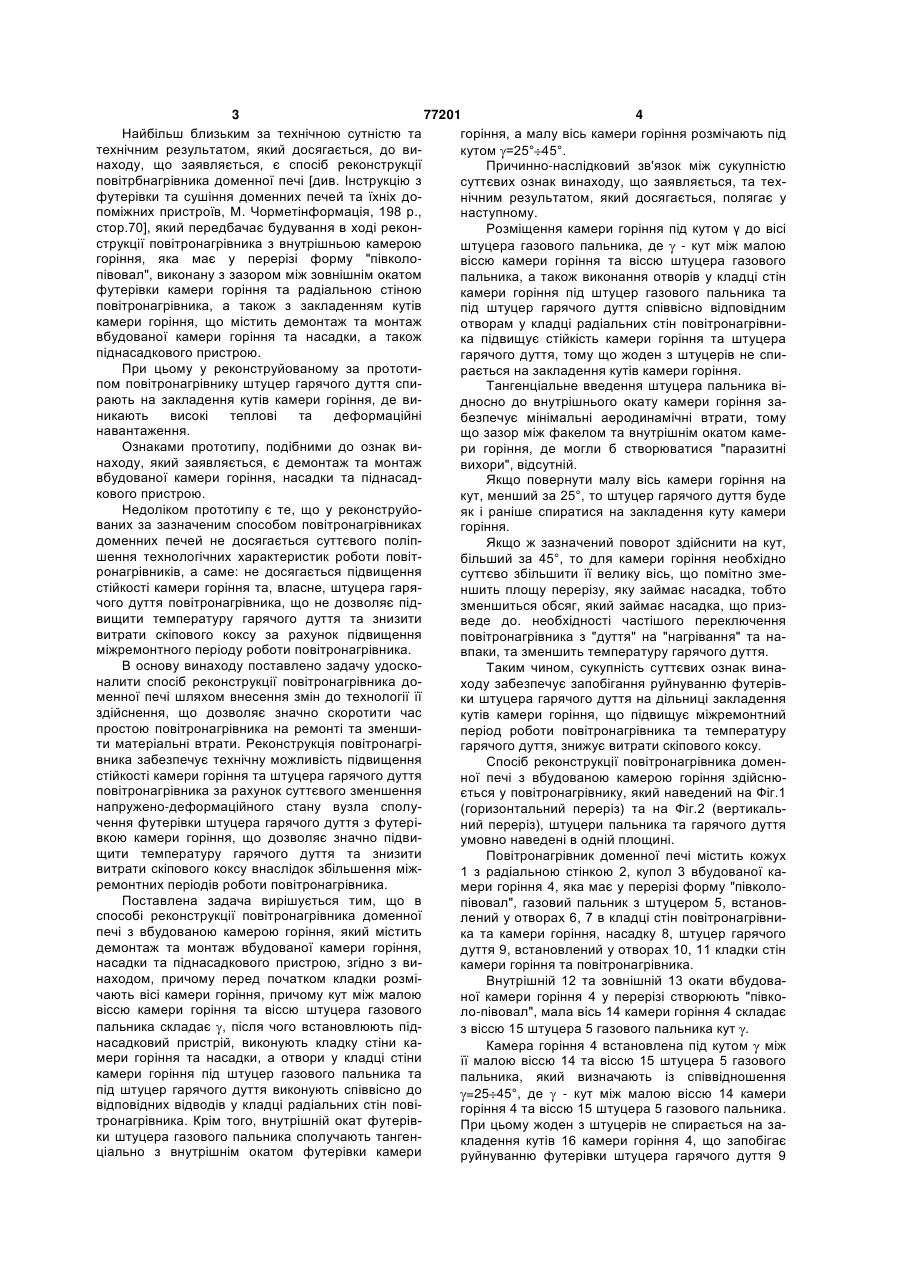

1. Спосіб реконструкції повітронагрівника доменної печі з вбудованою камерою горіння, який включає демонтаж та монтаж вбудованої камери горіння, насадки та піднасадкового пристрою, який відрізняється тим, що перед початком монтажу розмічають осі камери горіння, причому кут між малою віссю камери горіння та віссю штуцера газового пальника складає γ та знаходиться в межах від 25 до 45°, після чого встановлюють піднасадковий пристрій, виконують монтаж стін камери горіння та насадки, при цьому отвори у кладці стіни камери горіння під штуцер газового пальника та під штуцер гарячого дуття виконують співвісно до відповідних отворів у кладці радіальних стін повітронагрівника. 2. Спосіб за п. 1, який відрізняється тим, що внутрішній окат футерівки штуцера газового пальника сполучають тангенціально з внутрішнім окатом футерівки камери горіння. (19) UA (11) (21) 2004032205 (22) 25.03.2004 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Сокуренко Анатолій Валентинович, Шеремет Володимир Олександрович, Корякін Володимир Михайлович, Кекух Анатолій Володимирович, Орел Григорій Іванович, Костенко Георгій Петрович, Адаменко Олександр Васильович, Адаменко Василь Степанович, Грес Леонід Петрович, Флейшман Юрій Мусійович, Самойленко Тетяна Вікторівна (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "КРИВОРІЗЬКИЙ ГІРНИЧО-МЕТАЛУРГІЙНИЙ КОМБІНАТ "КРИВОРІЖСТАЛЬ" (56) UA, 54090, A, 15.02.2003 SU, 1726526, A1, 15.04.1992 SU, 1413142, A1, 30.07.1988 RU, 2061758, C1, 10.06.1996 RU, 2154674, C1, 20.08.2000 RU, 2000112913, A, 20.03.2002 RU, 2145637, C1, 20.02.2000 US, 4290751, 22.09.1981 US, 4478575, 23.10.1984 JP, 58130207, A, 03.08.1983 JP, 62139806, A, 23.06.1987 Зюзин В. И. Современный высокотемпературный нагреватель // Механическое и подъемно C2 2 77201 1 3 77201 4 Найбільш близьким за технічною сутністю та горіння, а малу вісь камери горіння розмічають під технічним результатом, який досягається, до викутом =25° 45°. находу, що заявляється, є спосіб реконструкції Причинно-наслідковий зв'язок між сукупністю повітрбнагрівника доменної печі [див. Інструкцію з суттєвих ознак винаходу, що заявляється, та техфутерівки та сушіння доменних печей та їхніх донічним результатом, який досягається, полягає у поміжних пристроїв, М. Чорметінформація, 198 р., наступному. стор.70], який передбачає будування в ході реконРозміщення камери горіння під кутом γ до вісі струкції повітронагрівника з внутрішньою камерою штуцера газового пальника, де - кут між малою горіння, яка має у перерізі форму "півколовіссю камери горіння та віссю штуцера газового півовал", виконану з зазором між зовнішнім окатом пальника, а також виконання отворів у кладці стін футерівки камери горіння та радіальною стіною камери горіння під штуцер газового пальника та повітронагрівника, а також з закладенням кутів під штуцер гарячого дуття співвісно відповідним камери горіння, що містить демонтаж та монтаж отворам у кладці радіальних стін повітронагрівнивбудованої камери горіння та насадки, а також ка підвищує стійкість камери горіння та штуцера піднасадкового пристрою. гарячого дуття, тому що жоден з штуцерів не спиПри цьому у реконструйованому за прототирається на закладення кутів камери горіння. пом повітронагрівнику штуцер гарячого дуття спиТангенціальне введення штуцера пальника вірають на закладення кутів камери горіння, де видносно до внутрішнього окату камери горіння заникають високі теплові та деформаційні безпечує мінімальні аеродинамічні втрати, тому навантаження. що зазор між факелом та внутрішнім окатом камеОзнаками прототипу, подібними до ознак вири горіння, де могли б створюватися "паразитні находу, який заявляється, є демонтаж та монтаж вихори", відсутній. вбудованої камери горіння, насадки та піднасадЯкщо повернути малу вісь камери горіння на кового пристрою. кут, менший за 25°, то штуцер гарячого дуття буде Недоліком прототипу є те, що у реконструйояк і раніше спиратися на закладення куту камери ваних за зазначеним способом повітронагрівниках горіння. доменних печей не досягається суттєвого поліпЯкщо ж зазначений поворот здійснити на кут, шення технологічних характеристик роботи повітбільший за 45°, то для камери горіння необхідно ронагрівників, а саме: не досягається підвищення суттєво збільшити її велику вісь, що помітно зместійкості камери горіння та, власне, штуцера гаряншить площу перерізу, яку займає насадка, тобто чого дуття повітронагрівника, що не дозволяє підзменшиться обсяг, який займає насадка, що призвищити температуру гарячого дуття та знизити веде до. необхідності частішого переключення витрати скіпового коксу за рахунок підвищення повітронагрівника з "дуття" на "нагрівання" та наміжремонтного періоду роботи повітронагрівника. впаки, та зменшить температуру гарячого дуття. В основу винаходу поставлено задачу удоскоТаким чином, сукупність суттєвих ознак винаналити спосіб реконструкції повітронагрівника доходу забезпечує запобігання руйнуванню футерівменної печі шляхом внесення змін до технології її ки штуцера гарячого дуття на дільниці закладення здійснення, що дозволяє значно скоротити час кутів камери горіння, що підвищує міжремонтний простою повітронагрівника на ремонті та зменшиперіод роботи повітронагрівника та температуру ти матеріальні втрати. Реконструкція повітронагрігарячого дуття, знижує витрати скіпового коксу. вника забезпечує технічну можливість підвищення Спосіб реконструкції повітронагрівника доменстійкості камери горіння та штуцера гарячого дуття ної печі з вбудованою камерою горіння здійснюповітронагрівника за рахунок суттєвого зменшення ється у повітронагрівнику, який наведений на Фіг.1 напружено-деформаційного стану вузла сполу(горизонтальний переріз) та на Фіг.2 (вертикальчення футерівки штуцера гарячого дуття з футеріний переріз), штуцери пальника та гарячого дуття вкою камери горіння, що дозволяє значно підвиумовно наведені в одній площині. щити температуру гарячого дуття та знизити Повітронагрівник доменної печі містить кожух витрати скіпового коксу внаслідок збільшення між1 з радіальною стінкою 2, купол 3 вбудованої каремонтних періодів роботи повітронагрівника. мери горіння 4, яка має у перерізі форму "півколоПоставлена задача вирішується тим, що в півовал", газовий пальник з штуцером 5, встановспособі реконструкції повітронагрівника доменної лений у отворах 6, 7 в кладці стін повітронагрівнипечі з вбудованою камерою горіння, який містить ка та камери горіння, насадку 8, штуцер гарячого демонтаж та монтаж вбудованої камери горіння, дуття 9, встановлений у отворах 10, 11 кладки стін насадки та піднасадкового пристрою, згідно з викамери горіння та повітронагрівника. находом, причому перед початком кладки розміВнутрішній 12 та зовнішній 13 окати вбудовачають вісі камери горіння, причому кут між малою ної камери горіння 4 у перерізі створюють "півковіссю камери горіння та віссю штуцера газового ло-півовал", мала вісь 14 камери горіння 4 складає пальника складає , після чого встановлюють підз віссю 15 штуцера 5 газового пальника кут . насадковий пристрій, виконують кладку стіни каКамера горіння 4 встановлена під кутом між мери горіння та насадки, а отвори у кладці стіни її малою віссю 14 та віссю 15 штуцера 5 газового камери горіння під штуцер газового пальника та пальника, який визначають із співвідношення під штуцер гарячого дуття виконують співвісно до =25 45°, де - кут між малою віссю 14 камери відповідних відводів у кладці радіальних стін повігоріння 4 та віссю 15 штуцера 5 газового пальника. тронагрівника. Крім того, внутрішній окат футерівПри цьому жоден з штуцерів не спирається на заки штуцера газового пальника сполучають тангенкладення кутів 16 камери горіння 4, що запобігає ціально з внутрішнім окатом футерівки камери руйнуванню футерівки штуцера гарячого дуття 9 5 77201 6 на дільниці закладення кутів 16 камери горіння 4. =25 45°, який є оптимальним, а внутрішній окат Крім того, внутрішній окат футерівки штуцера 5 футерівки штуцера 5 газового пальника сполучагазового пальника, сполучений з футерівкою кають тангенціально з футерівкою 12 камери горінмери горіння тангенціально, а кут між малою вісня 4. сю 14 камери горіння 4 та віссю 15 штуцера газоПовітронагрівник працює наступним чином. В режимі "нагрівання" до газового пальника, вого пальника визначають з діапазону 25 45°, встановленого у вбудованій камері горіння4, поякий є оптимальним. дають газ та повітря. Димові гази, утворені в проСпосіб здійснюється наступним чином. цесі роботи пальника, поступають до камери наУ реконструйованому повітронагрівнику здійссадки 8 та нагрівають її. нюють демонтаж та монтаж вбудованої камери В режимі "дуття" після нагрівання у камері нагоріння, насадки та піднасадкового пристрою, а садки 8, дуття штуцером гарячого дуття 9 відвомалу вісь 14 камери горіння 4, яку будують наново, диться до тракту гарячого дуття та далі до доменрозмічають під кутом до вісі 15 штуцера 5 газовоної печі. го пальника, де - кут між малою віссю 14 камери Тому що жоден з штуцерів не спирається на горіння 4 та віссю 15 штуцера 5 газового пальника, закладення кутів 16 камери горіння 4, зменшується після чого виконують монтаж стін камери горіння руйнування футерівки штуцера гарячого дуття на 4, при цьому отвори6, 10 у кладці стін камери годільниці проходження його через стіни, що збільріння 4 під штуцер 5 газового пальника та під штушує міжремонтний період роботи повітронагрівницер 9 гарячого дуття виконують співвісно відносно ка та температуру гарячого дуття, знижує витрати відповідних отворів 7, 11 у кладці радіальної стіни скіпового коксу. 2 повітронагрівника. Кут визначають з діапазону Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
