Пристрій для контролю якості стрижневих магнітопроводів для радіочастотного зварювання труб
Номер патенту: 77474
Опубліковано: 15.12.2006
Автори: Груздов Валерій Єгорович, Сербулова Інна Валеріївна, Письменний Вячеслав Григорович
Формула / Реферат
Пристрій для контролю якості стрижневих магнітопроводів для радіочастотного зварювання труб, який містить зразок трубної заготівки із звареними з одного краю крайками, індуктор, який охоплює зразок заготівки і підключений до виходу високочастотного генератора струму, а також трансформаторний датчик струму крайок трубної заготівки, який відрізняється тим, що він додатково обладнаний трансформаторним датчиком струму індуктора та вимірювачем відношення напруг, входи якого підключені до обмоток трансформаторних датчика струму крайок заготівки та датчика струму індуктора, при цьому досліджуваний магнітопровід введений всередину трубної заготівки під індуктором.
Текст

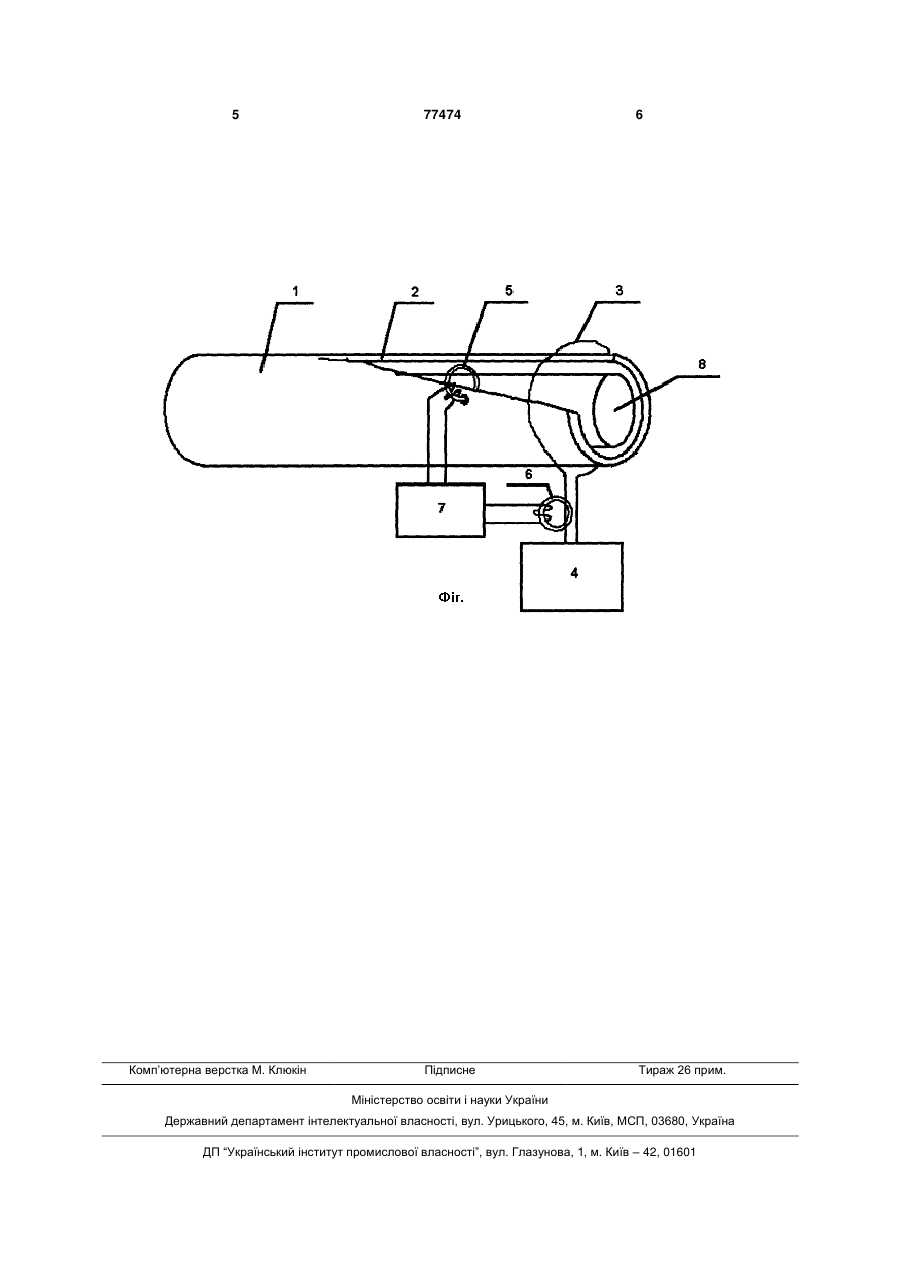

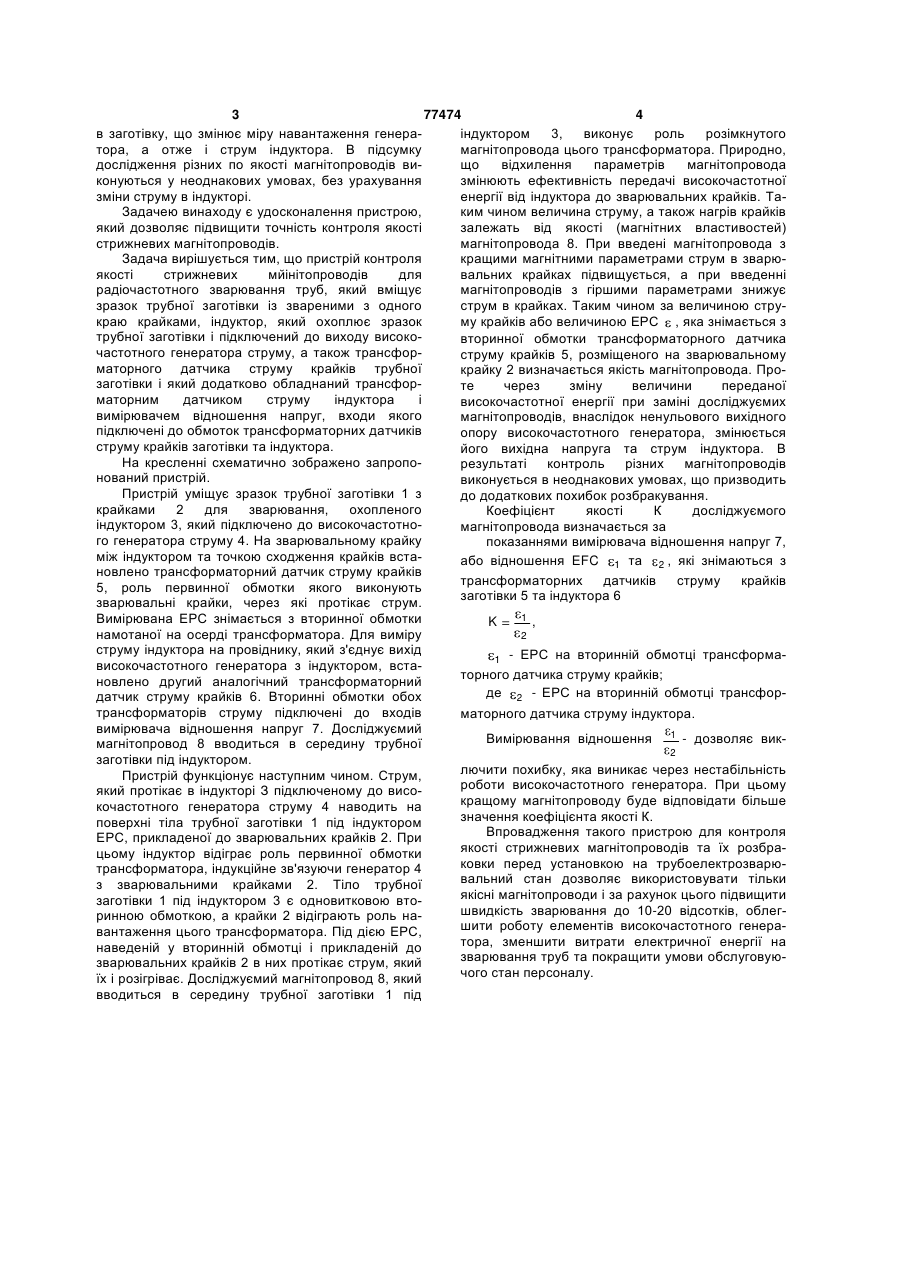

Пристрій для контролю якості стрижневих магнітопроводів для радіочастотного зварювання труб, який містить зразок трубної заготівки із звареними з одного краю крайками, індуктор, який охоплює зразок заготівки і підключений до виходу високочастотного генератора струму, а також трансформаторний датчик струму крайок трубної заготівки, який відрізняється тим, що він додатково обладнаний трансформаторним датчиком струму індуктора та вимірювачем відношення напруг, входи якого підключені до обмоток трансформаторних датчика струму крайок заготівки та датчика струму індуктора, при цьому досліджуваний магнітопровід введений всередину трубної заготівки під індуктором. (19) (21) 20040705431 (22) 06.07.2004 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Груздов Валерій Єгорович, Письменний Вячеслав Григорович, Сербулова Інна Валеріївна (73) Дніпропетровський національний університет (56) SU 1205088 A, 15.01.1986 SU 935842, 15.06.1982 RU 2018119 C1, 15.08.1994 SU 1314290 A1, 30.05.1987 JP 62176085, 01.08.1987 JP 63097373, 28.04.1988 US 3511957, 12.05.1970 GB 1114863, 22.05.1968 3 77474 4 в заготівку, що змінює міру навантаження генераіндуктором 3, виконує роль розімкнутого тора, а отже і струм індуктора. В підсумку магнітопровода цього трансформатора. Природно, дослідження різних по якості магнітопроводів вищо відхилення параметрів магнітопровода конуються у неоднакових умовах, без урахування змінюють ефективність передачі високочастотної зміни струму в індукторі. енергії від індуктора до зварювальних крайків. ТаЗадачею винаходу є удосконалення пристрою, ким чином величина струму, а також нагрів крайків який дозволяє підвищити точність контроля якості залежать від якості (магнітних властивостей) стрижневих магнітопроводів. магнітопровода 8. При введені магнітопровода з Задача вирішується тим, що пристрій контроля кращими магнітними параметрами струм в зварюякості стрижневих мйінітопроводів для вальних крайках підвищується, а при введенні радіочастотного зварювання труб, який вміщує магнітопроводів з гіршими параметрами знижує зразок трубної заготівки із звареними з одного струм в крайках. Таким чином за величиною струкраю крайками, індуктор, який охоплює зразок му крайків або величиною ЕРС , яка знімається з трубної заготівки і підключений до виходу високовторинної обмотки трансформаторного датчика частотного генератора струму, а також трансфорструму крайків 5, розміщеного на зварювальному маторного датчика струму крайків трубної крайку 2 визначається якість магнітопровода. Прозаготівки і який додатково обладнаний трансфорте через зміну величини переданої маторним датчиком струму індуктора і високочастотної енергії при заміні досліджуємих вимірювачем відношення напруг, входи якого магнітопроводів, внаслідок ненульового вихідного підключені до обмоток трансформаторних датчиків опору високочастотного генератора, змінюється струму крайків заготівки та індуктора. його вихідна напруга та струм індуктора. В На кресленні схематично зображено запропорезультаті контроль різних магнітопроводів нований пристрій. виконується в неоднакових умовах, що призводить Пристрій уміщує зразок трубної заготівки 1 з до додаткових похибок розбракування. крайками 2 для зварювання, охопленого Коефіцієнт якості К досліджуємого індуктором 3, який підключено до високочастотномагнітопровода визначається за го генератора струму 4. На зварювальному крайку показаннями вимірювача відношення напруг 7, між індуктором та точкою сходження крайків встаабо відношення EFC 1 та 2 , які знімаються з новлено трансформаторний датчик струму крайків трансформаторних датчиків струму крайків 5, роль первинної обмотки якого виконують заготівки 5 та індуктора 6 зварювальні крайки, через які протікає струм. 1 , Вимірювана ЕРС знімається з вторинної обмотки K намотаної на осерді трансформатора. Для виміру 2 струму індуктора на провіднику, який з'єднує вихід 1 - ЕРС на вторинній обмотці трансформависокочастотного генератора з індуктором, встаторного датчика струму крайків; новлено другий аналогічний трансформаторний де 2 - ЕРС на вторинній обмотці трансфордатчик струму крайків 6. Вторинні обмотки обох трансформаторів струму підключені до входів маторного датчика струму індуктора. вимірювача відношення напруг 7. Досліджуємий Вимірювання відношення 1 - дозволяє викмагнітопровод 8 вводиться в середину трубної 2 заготівки під індуктором. лючити похибку, яка виникає через нестабільність Пристрій функціонує наступним чином. Струм, роботи високочастотного генератора. При цьому який протікає в індукторі З підключеному довисокращому магнітопроводу буде відповідати більше кочастотного генератора струму 4 наводить на значення коефіцієнта якості К. поверхні тіла трубної заготівки 1 під індуктором Впровадження такого пристрою для контроля ЕРС, прикладеної до зварювальних крайків 2. При якості стрижневих магнітопроводів та їх розбрацьому індуктор відіграє роль первинної обмотки ковки перед установкою на трубоелектрозварютрансформатора, індукційне зв'язуючи генератор 4 вальний стан дозволяє використовувати тільки з зварювальними крайками 2. Тіло трубної якісні магнітопроводи і за рахунок цього підвищити заготівки 1 під індуктором 3 є одновитковою втошвидкість зварювання до 10-20 відсотків, облегринною обмоткою, а крайки 2 відіграють роль нашити роботу елементів високочастотного генеравантаження цього трансформатора. Під дією ЕРС, тора, зменшити витрати електричної енергії на наведеній у вторинній обмотці і прикладеній до зварювання труб та покращити умови обслуговуюзварювальних крайків 2 в них протікає струм, який чого стан персоналу. їх і розігріває. Досліджуємий магнітопровод 8, який вводиться в середину трубної заготівки 1 під 5 Комп’ютерна верстка М. Клюкін 77474 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
