Конденсаційний гігрометр

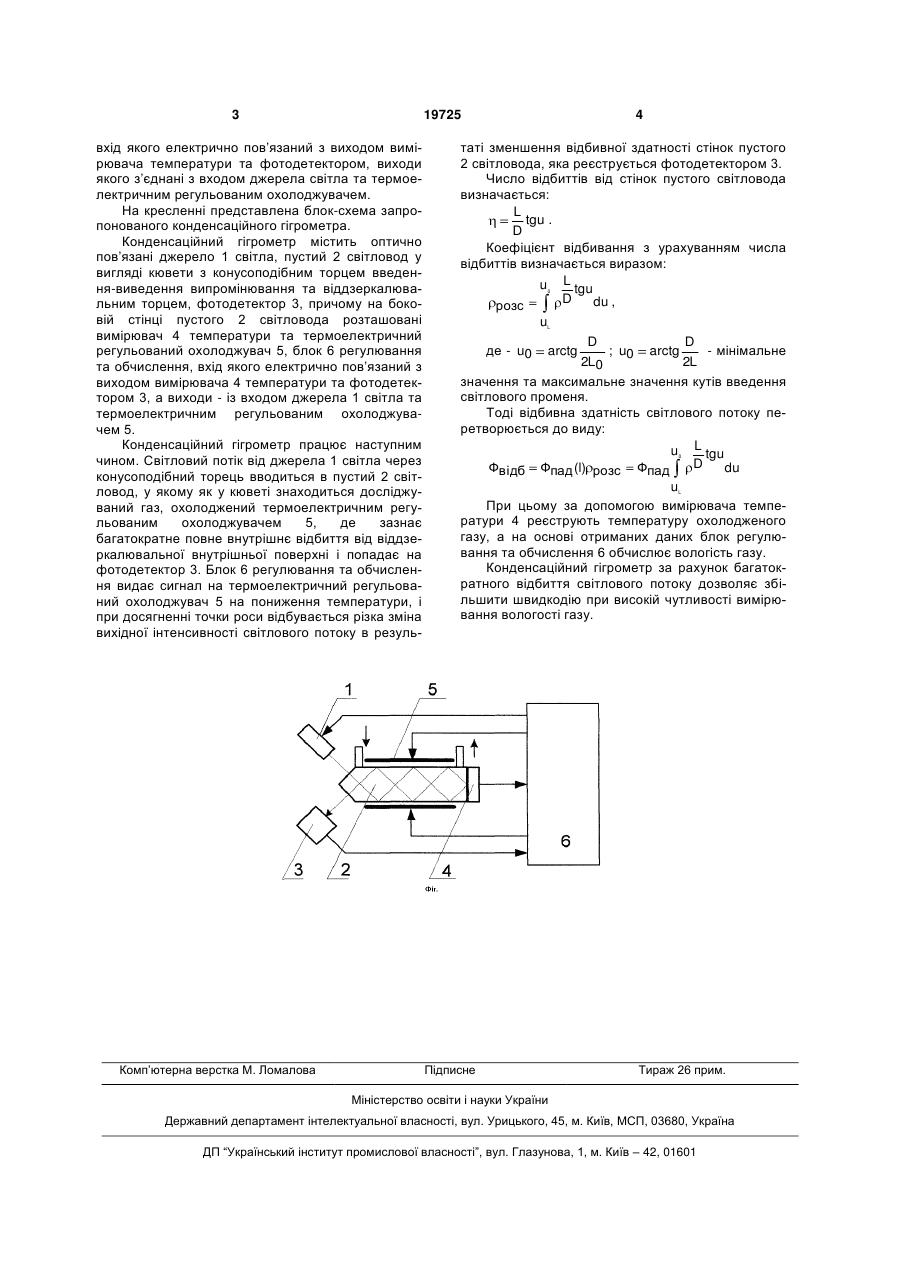

Конденсаційний гігрометр, що містить джерело світла, термоелектричний регульований охолоджувач, вимірювач температури, фотодетектор, який відрізняється тим, що в нього введені по 3 19725 вхід якого електрично пов’язаний з виходом вимірювача температури та фотодетектором, виходи якого з’єднані з входом джерела світла та термоелектричним регульованим охолоджувачем. На кресленні представлена блок-схема запропонованого конденсаційного гігрометра. Конденсаційний гігрометр містить оптично пов’язані джерело 1 світла, пустий 2 світловод у вигляді кювети з конусоподібним торцем введення-виведення випромінювання та віддзеркалювальним торцем, фотодетектор 3, причому на боковій стінці пустого 2 світловода розташовані вимірювач 4 температури та термоелектричний регульований охолоджувач 5, блок 6 регулювання та обчислення, вхід якого електрично пов’язаний з виходом вимірювача 4 температури та фотодетектором 3, а виходи - із входом джерела 1 світла та термоелектричним регульованим охолоджувачем 5. Конденсаційний гігрометр працює наступним чином. Світловий потік від джерела 1 світла через конусоподібний торець вводиться в пустий 2 світловод, у якому як у кюветі знаходиться досліджуваний газ, охолоджений термоелектричним регульованим охолоджувачем 5, де зазнає багатократне повне внутрішнє відбиття від віддзеркалювальної внутрішньої поверхні і попадає на фотодетектор 3. Блок 6 регулювання та обчислення видає сигнал на термоелектричний регульований охолоджувач 5 на пониження температури, і при досягненні точки роси відбувається різка зміна вихідної інтенсивності світлового потоку в резуль Комп’ютерна верстка М. Ломалова 4 таті зменшення відбивної здатності стінок пустого 2 світловода, яка реєструється фотодетектором 3. Число відбиттів від стінок пустого світловода визначається: L tgu . D Коефіцієнт відбивання з урахуванням числа відбиттів визначається виразом: u0 L tgu D du , розс uL D D ; u0 arctg - мінімальне 2L 2L0 значення та максимальне значення кутів введення світлового променя. Тоді відбивна здатність світлового потоку перетворюється до виду: u0 L tgu D Фвідб Фпад (l) розс Фпад du де - u0 arctg uL При цьому за допомогою вимірювача температури 4 реєструють температуру охолодженого газу, а на основі отриманих даних блок регулювання та обчислення 6 обчислює вологість газу. Конденсаційний гігрометр за рахунок багатократного відбиття світлового потоку дозволяє збільшити швидкодію при високій чутливості вимірювання вологості газу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
