Установка для торкретування

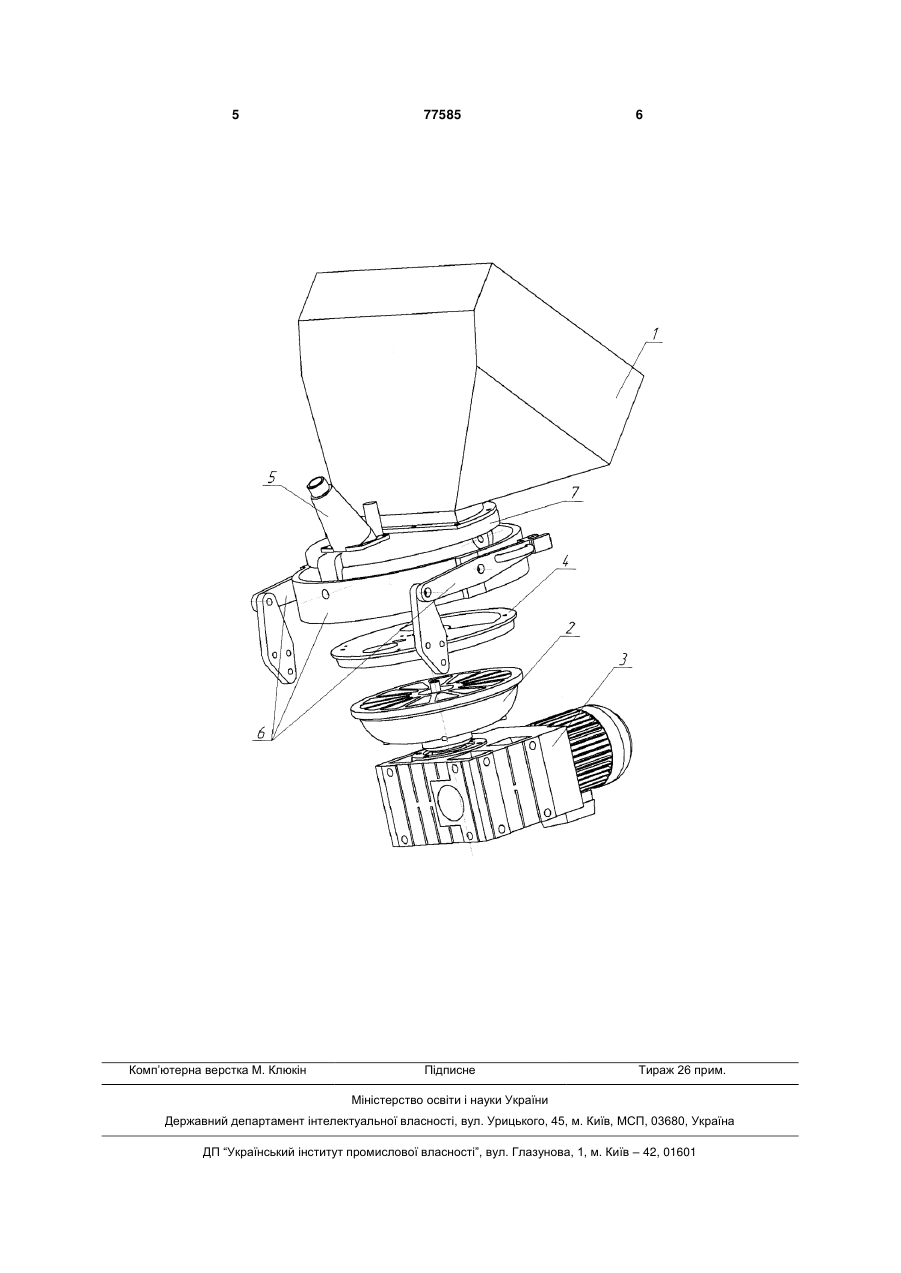

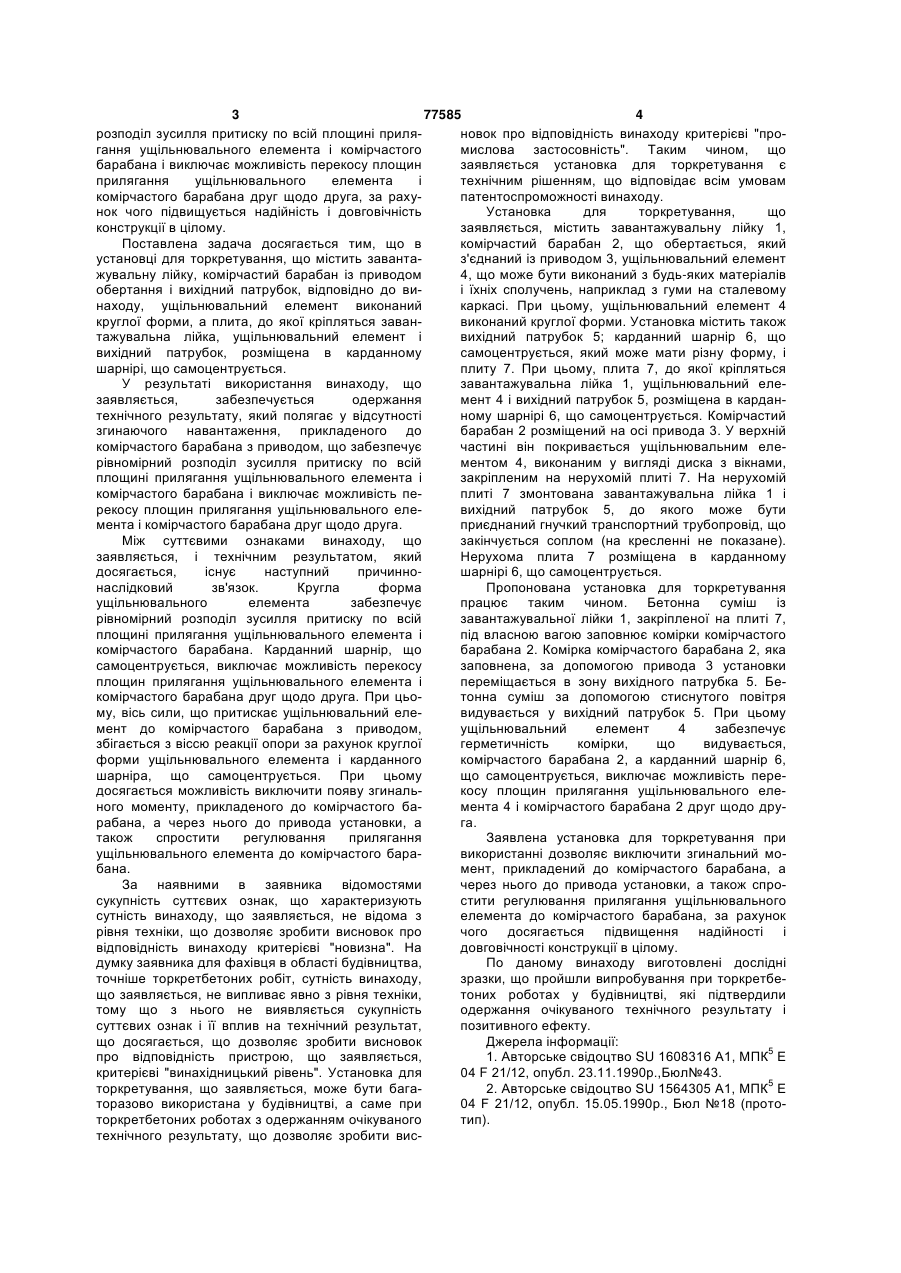

Установка для торкретування, що включає завантажувальну лійку, комірчастий барабан із приводом обертання, вихідний патрубок і ущільнювальний елемент, яка відрізняється тим, що ущільнювальний елемент виконаний круглої форми, а плита, до якої кріпляться завантажувальна лійка, ущільнювальний елемент і вихідний патрубок, розміщена в самоцентрівному карданному шарнірі. (19) (21) a200504079 (22) 28.04.2005 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Ярко Олександр Миколайович, Лозовий Сергій Борисович (73) АКЦІОНЕРНЕ ТОВАРИСТВО "АЛЬПСЕРВІС" (56) SU 1564305, E04F21/12, 1990 SU 1608316, E04F21/12, 1990 RU 2183136, B02C13/14, B04B9/12, 7/08, 2002 3 77585 4 розподіл зусилля притиску по всій площині приляновок про відповідність винаходу критерієві "прогання ущільнювального елемента і комірчастого мислова застосовність". Таким чином, що барабана і виключає можливість перекосу площин заявляється установка для торкретування є прилягання ущільнювального елемента і технічним рішенням, що відповідає всім умовам комірчастого барабана друг щодо друга, за рахупатентоспроможності винаходу. нок чого підвищується надійність і довговічність Установка для торкретування, що конструкції в цілому. заявляється, містить завантажувальну лійку 1, Поставлена задача досягається тим, що в комірчастий барабан 2, що обертається, який установці для торкретування, що містить завантаз'єднаний із приводом 3, ущільнювальний елемент жувальну лійку, комірчастий барабан із приводом 4, що може бути виконаний з будь-яких матеріалів обертання і вихідний патрубок, відповідно до виі їхніх сполучень, наприклад з гуми на сталевому находу, ущільнювальний елемент виконаний каркасі. При цьому, ущільнювальний елемент 4 круглої форми, а плита, до якої кріпляться заванвиконаний круглої форми. Установка містить також тажувальна лійка, ущільнювальний елемент і вихідний патрубок 5; карданний шарнір 6, що вихідний патрубок, розміщена в карданному самоцентрується, який може мати різну форму, і шарнірі, що самоцентрується. плиту 7. При цьому, плита 7, до якої кріпляться У результаті використання винаходу, що завантажувальна лійка 1, ущільнювальний елезаявляється, забезпечується одержання мент 4 і вихідний патрубок 5, розміщена в кардантехнічного результату, який полягає у відсутності ному шарнірі 6, що самоцентрується. Комірчастий згинаючого навантаження, прикладеного до барабан 2 розміщений на осі привода 3. У верхній комірчастого барабана з приводом, що забезпечує частині він покривається ущільнювальним елерівномірний розподіл зусилля притиску по всій ментом 4, виконаним у вигляді диска з вікнами, площині прилягання ущільнювального елемента і закріпленим на нерухомій плиті 7. На нерухомій комірчастого барабана і виключає можливість пеплиті 7 змонтована завантажувальна лійка 1 і рекосу площин прилягання ущільнювального елевихідний патрубок 5, до якого може бути мента і комірчастого барабана друг щодо друга. приєднаний гнучкий транспортний трубопровід, що Між суттєвими ознаками винаходу, що закінчується соплом (на кресленні не показане). заявляється, і технічним результатом, який Нерухома плита 7 розміщена в карданному досягається, існує наступний причинношарнірі 6, що самоцентрується. наслідковий зв'язок. Кругла форма Пропонована установка для торкретування ущільнювального елемента забезпечує працює таким чином. Бетонна суміш із рівномірний розподіл зусилля притиску по всій завантажувальної лійки 1, закріпленої на плиті 7, площині прилягання ущільнювального елемента і під власною вагою заповнює комірки комірчастого комірчастого барабана. Карданний шарнір, що барабана 2. Комірка комірчастого барабана 2, яка самоцентрується, виключає можливість перекосу заповнена, за допомогою привода 3 установки площин прилягання ущільнювального елемента і переміщається в зону вихідного патрубка 5. Бекомірчастого барабана друг щодо друга. При цьотонна суміш за допомогою стиснутого повітря му, вісь сили, що притискає ущільнювальний елевидувається у вихідний патрубок 5. При цьому мент до комірчастого барабана з приводом, ущільнювальний елемент 4 забезпечує збігається з віссю реакції опори за рахунок круглої герметичність комірки, що видувається, форми ущільнювального елемента і карданного комірчастого барабана 2, а карданний шарнір 6, шарніра, що самоцентрується. При цьому що самоцентрується, виключає можливість передосягається можливість виключити появу згиналькосу площин прилягання ущільнювального еленого моменту, прикладеного до комірчастого бамента 4 і комірчастого барабана 2 друг щодо друрабана, а через нього до привода установки, а га. також спростити регулювання прилягання Заявлена установка для торкретування при ущільнювального елемента до комірчастого баравикористанні дозволяє виключити згинальний мобана. мент, прикладений до комірчастого барабана, а За наявними в заявника відомостями через нього до привода установки, а також спросукупність суттєвих ознак, що характеризують стити регулювання прилягання ущільнювального сутність винаходу, що заявляється, не відома з елемента до комірчастого барабана, за рахунок рівня техніки, що дозволяє зробити висновок про чого досягається підвищення надійності і відповідність винаходу критерієві "новизна". На довговічності конструкції в цілому. думку заявника для фахівця в області будівництва, По даному винаходу виготовлені дослідні точніше торкретбетоних робіт, сутність винаходу, зразки, що пройшли випробування при торкретбещо заявляється, не випливає явно з рівня техніки, тоних роботах у будівництві, які підтвердили тому що з нього не виявляється сукупність одержання очікуваного технічного результату і суттєвих ознак і її вплив на технічний результат, позитивного ефекту. що досягається, що дозволяє зробити висновок Джерела інформації: 5 про відповідність пристрою, що заявляється, 1. Авторське свідоцтво SU 1608316 А1, МПК Е критерієві "винахідницький рівень". Установка для 04 F 21/12, опубл. 23.11.1990р.,Бюл№43. торкретування, що заявляється, може бути бага2. Авторське свідоцтво SU 1564305 А1, МПК5 Е торазово використана у будівництві, а саме при 04 F 21/12, опубл. 15.05.1990р., Бюл №18 (прототоркретбетоних роботах з одержанням очікуваного тип). технічного результату, що дозволяє зробити вис 5 Комп’ютерна верстка М. Клюкін 77585 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
