Верстат для динамічного балансування гранувальних дисків

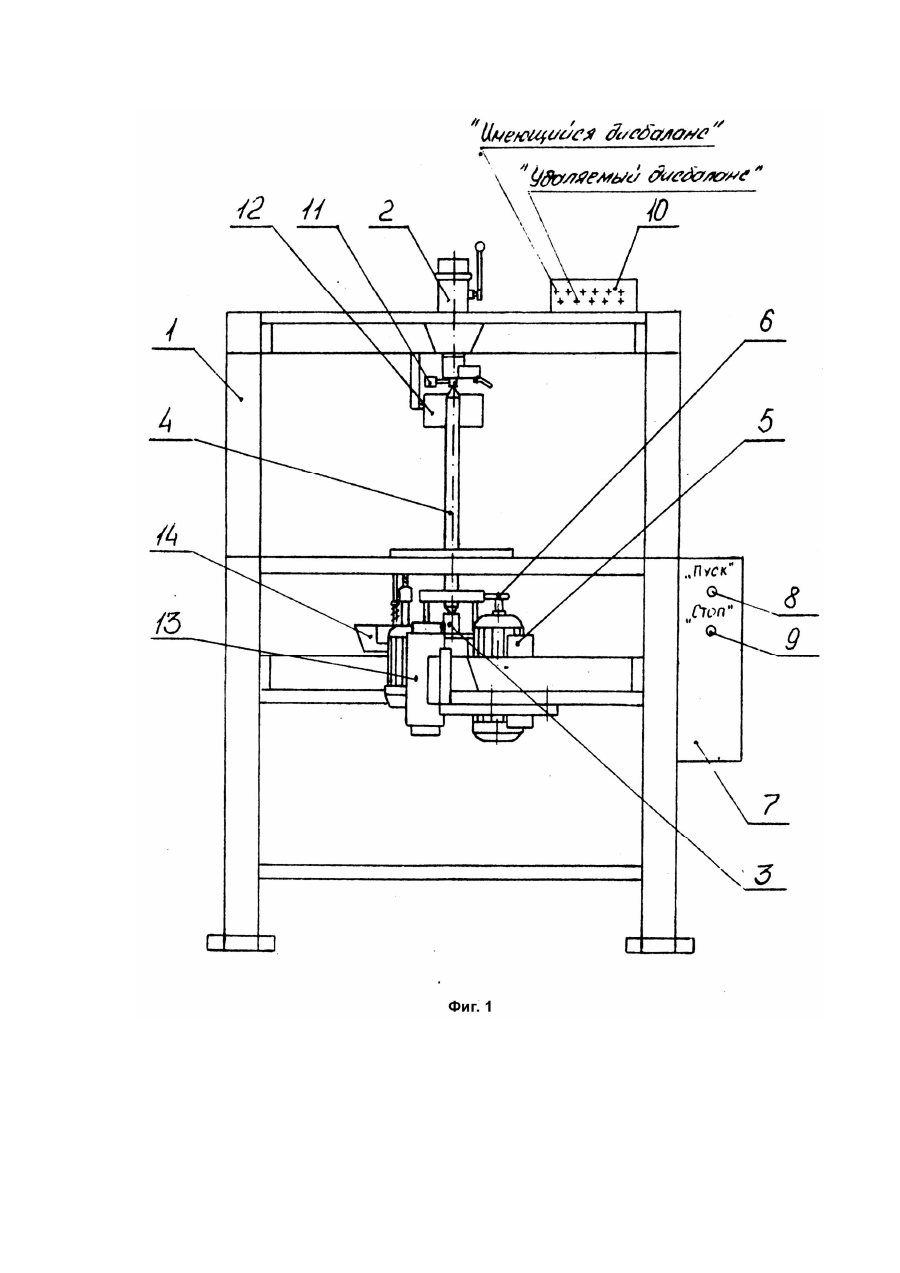

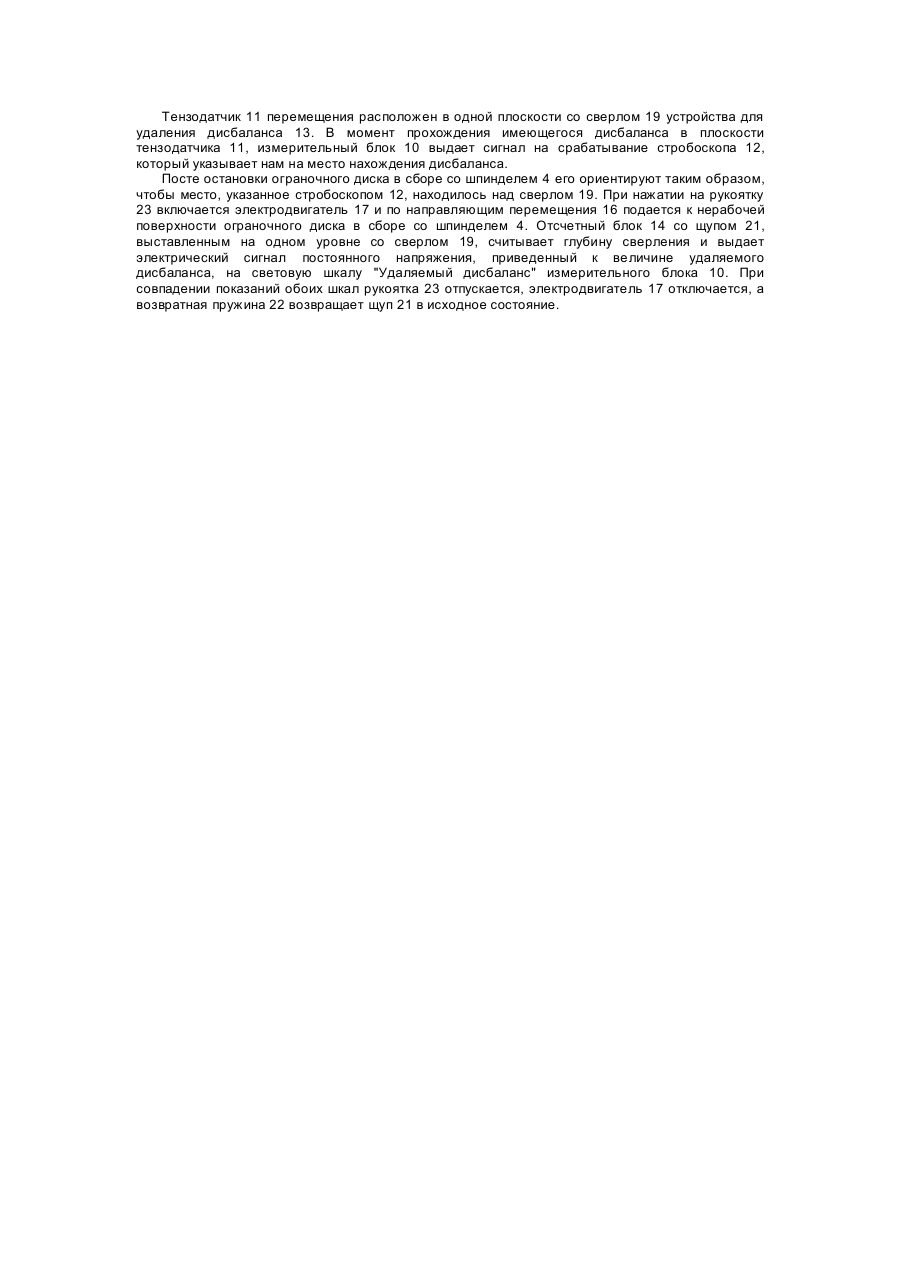

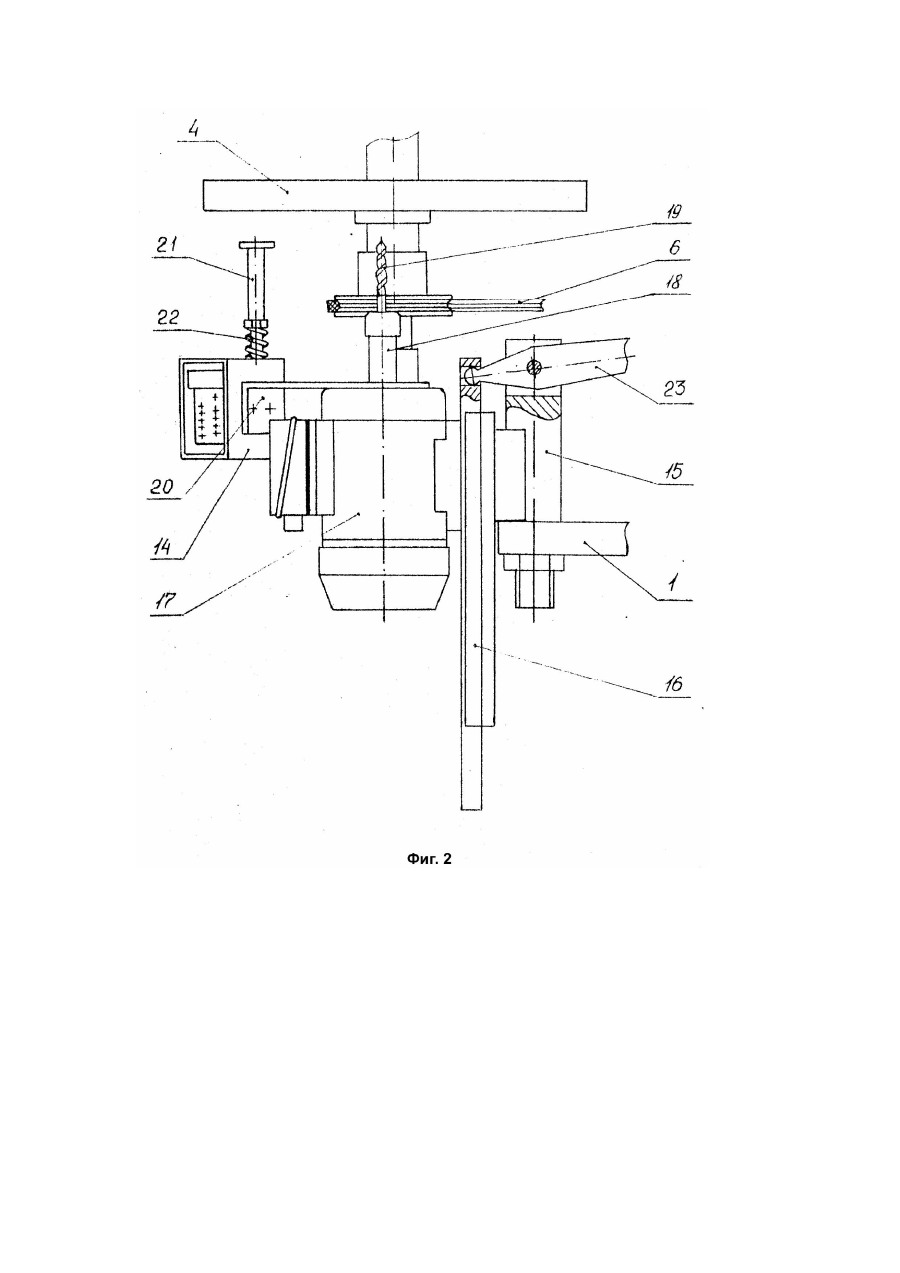

Изобретение относится к балансировочной технике и может быть использовано для динамической балансировки тел вращения, например ограночных дисков. Самым близким по технической сущности является балансировочный станок [1], выполненный на базе ограночного станка мод. ОАБ-4, состоящий из основания, на котором установлены верхняя и нижняя опоры вращения ограночного диска в сборе со шпинделем, причем верхняя опора представляет собой механическую колебательную систему, привод вращения диска. Недостатком данного станка является небольшая точность балансировки, так как балансировка ограночного диска в сборе со шпинделем производится с помощью набора кольцеобразных проволочек с укрепленными грузиками различной массы и отсутствует устройство для удаления дисбаланса. При работе на данном станке точность балансировки зависит от квалификации балансировщика. В основу изобретения поставлена задача создания станка для динамической балансировки ограночных дисков в сборе со шпинделем, в котором за счет введения новых узлов обеспечивается измерение и определение места положения дисбаланса, кроме того происходит удаление и регистрация величины удаляемого дисбаланса непосредственно на станке и за счет этого повышается точность балансировки и производительность труда. Поставленная задача решается тем, что в станок для динамической балансировки ограночных дисков, состоящий из основания, на котором установлены верхняя и нижняя опоры вращения ограночного диска в сборе со шпинделем, причем верхняя опора представляет собой механическую колебательную систему, привода вращения диска, согласно изобретению, введен измерительный блок с тензодатчиком перемещения и стробоскопом. Кроме, того, поставленная задача решается тем, что в станок для динамической балансировки ограночных дисков введено устройство для удаления дисбаланса с отсчетным блоком. Совокупность существенных признаков заявляемого изобретения приводит к получению технического результата, заключающегося в совмещении измерения дисбаланса, определения его места положения и его удалении на одном станке, что приводит к ускорению процесса, увеличению точности балансировки и повышению производительности труда. Введение в станок для динамической балансировки ограночных дисков измерительного блока с тензодатчиком перемещения и стробоскопа позволяет измерить величину и определить место положения дисбаланса, а введение устройства для удаления дисбаланса с отсчетным блоком позволяет удалить дисбаланс непосредственно на станке, причем величина удаляемого дисбаланса регистрируется отсчетным блоком и за счет этого повышается точность балансировки и производительность труда. Сущность изобретения поясняется чертежами, где: на фиг.1 - станок для динамической балансировки ограночных дисков; на фиг.2 - устройство для удаления дисбаланса с отсчетным блоком. Станок состоит из основания 1, на котором установлены верхняя 2 и нижняя 3 опоры вращения ограночного диска в сборе со шпинделем 4, причем верхняя опора 2 представляет собой механическую колебательную систему, привод вращения диска 5 с приводным ремнем 6, электрошкаф 7, в котором размещена аппаратура управления работой станка, кнопка "Пуск" 8, кнопка "Стоп" 9, измерительный блок 10, содержащий две световые шкалы: "Имеющийся дисбаланс" и "Удаляемый дисбаланс", с тензодатчиком перемещения 11, которые определяют и преобразовывают амплитуду колебаний ограночного диска в сборе со шпинделем 4, вызванную дисбалансом, в электрический сигнал, стробоскоп 12, определяющий место положения дисбаланса, устройство для удаления дисбаланса 13 с отсчетным блоком 14. Устройство для удаления дисбаланса 13 с отсчетным блоком 14 (фиг.2) состоит из кронштейна 15, с помощью которого устройство установлено на основании 1, к которому прикреплены направляющие перемещения 16, электродвигателя 17 с патроном 18, в который вставляется сверло 19, кронштейна 20 и закрепленного на нем отсчетного блока 14 со щупом 21 и возвратной пружиной 22, рукоятки 23 подачи устройства для удаления дисбаланса. Станок работает следующим образом. Ограночный диск в сборе со шпинделем 4 вставляется в нижнюю опору 3, верхняя опора 2 прижимает и фиксирует шпиндель в подшипниках скольжения. При нажатии кнопки 8 "Пуск", привод вращения диска 5 автоматически производит надевание приводного ремня 6 на шкив ограночного диска в сборе со шпинделем 4 и его разгон до рабочей скорости вращения. При нажатии кнопки 9 "Стоп" привод вращения диска 5 автоматически сбрасывает приводной ремень 6 с шкива ограночного диска в сборе со шпинделем 4 и возвращается в исходное состояние, обеспечив при этом свободное вращение ограночного диска в сборе со шпинделем 4. В это время, тензодатчик перемещений 11 преобразовывает колебания верхнего конца ограночного диска в сборе со шпинделем 4, вызванные наличием дисбаланса, в электрический сигнал и передает его в измерительный блок 10 для усиления и преобразования его в электрический сигнал постоянного напряжения, пропорциональный величине дисбаланса. Величина дисбаланса выводится на световой шкале "Имеющийся дисбаланс" измерительного блока 10. Тензодатчик 11 перемещения расположен в одной плоскости со сверлом 19 устройства для удаления дисбаланса 13. В момент прохождения имеющегося дисбаланса в плоскости тензодатчика 11, измерительный блок 10 выдает сигнал на срабатывание стробоскопа 12, который указывает нам на место нахождения дисбаланса. Посте остановки ограночного диска в сборе со шпинделем 4 его ориентируют таким образом, чтобы место, указанное стробоскопом 12, находилось над сверлом 19. При нажатии на рукоятку 23 включается электродвигатель 17 и по направляющим перемещения 16 подается к нерабочей поверхности ограночного диска в сборе со шпинделем 4. Отсчетный блок 14 со щупом 21, выставленным на одном уровне со сверлом 19, считывает глубину сверления и выдает электрический сигнал постоянного напряжения, приведенный к величине удаляемого дисбаланса, на световую шкалу "Удаляемый дисбаланс" измерительного блока 10. При совпадении показаний обоих шкал рукоятка 23 отпускается, электродвигатель 17 отключается, а возвратная пружина 22 возвращает щуп 21 в исходное состояние.
