Установка для торкретування

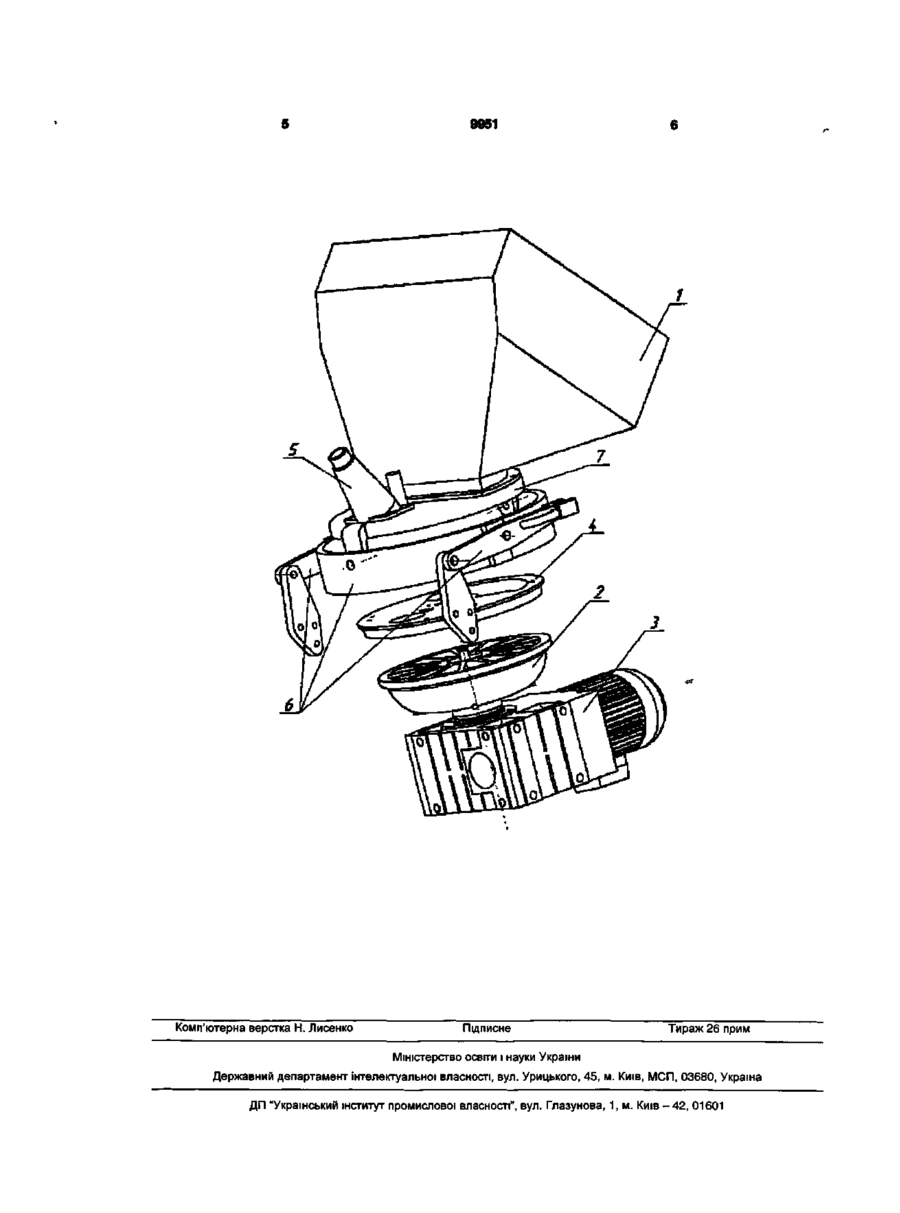

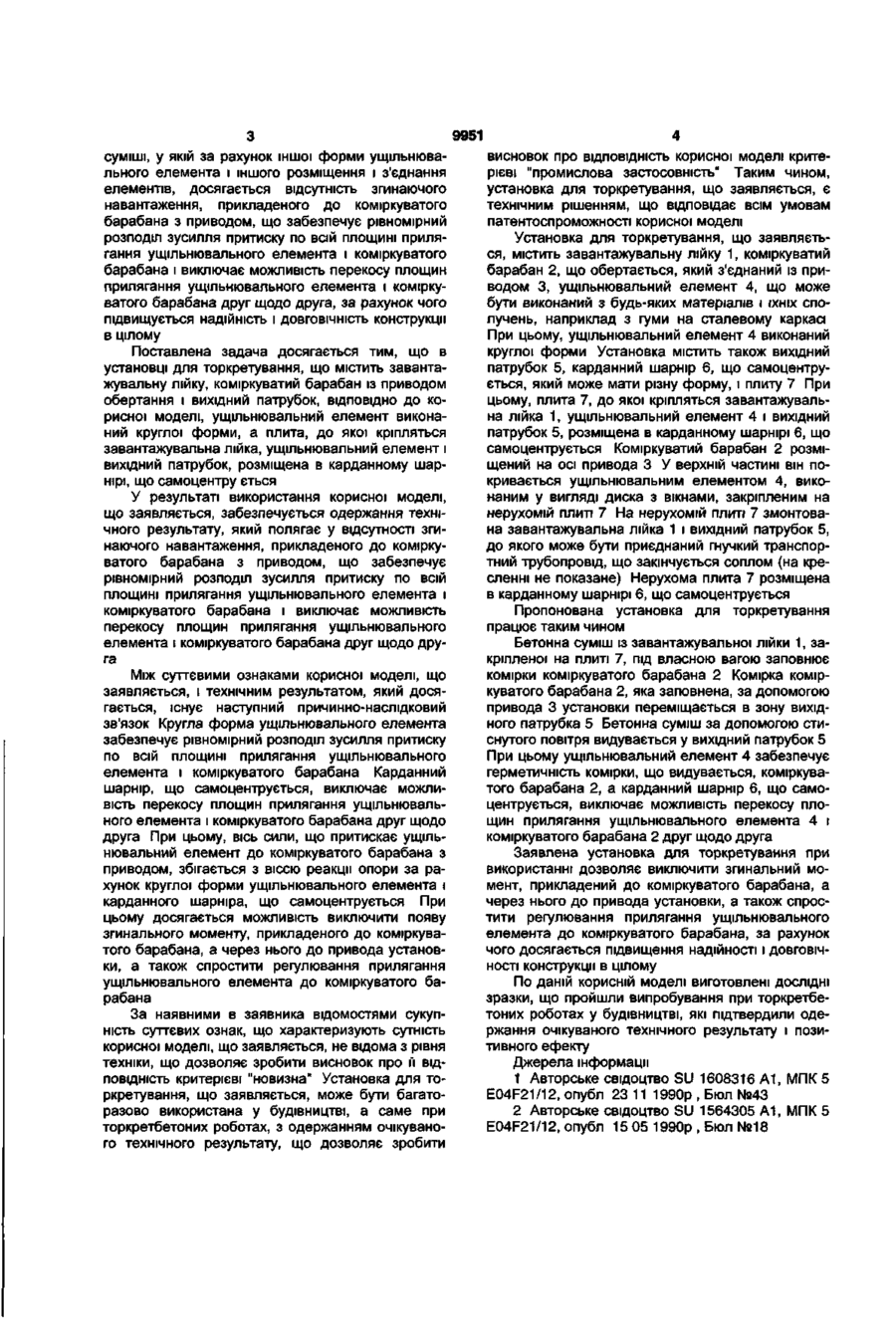

Установка для торкретування, що містить завантажувальну лійку, комірковий барабан із при Корисна модель відноситься до галузі будівництва, а точніше до пристроїв, що використовуються при торкретбетоних роботах, і може бути використана при зведенні тонкостінних залізобетонних конструкцій, мостів, при обробленні поверхонь в тунелях, гідроізоляції і закладенню стиків збірних конструктивних елементів, ремонті і посиленні бетонних і залізобетонний конструкцій та виробів, футерівці теплових агрегатів Відомий пристрій для набризгу бетонної і тому подібної суміші, що включає шлюзовий дозатор у вигляді приводного барабана з дозуючими комірками, завантажувальну лійку, вихідний патрубок, транспортний трубопровід і розташований у ЛІЙЦІ стрижневий розпушувач [1] Загальними ознаками відомого і пристрою, що заявляється, є шлюзовий дозатор у вигляді приводного барабана з дозуючими комірками, завантажувальна лійка, вихідний патрубок, транспортний трубопровід Недоліком відомого пристрою є наявність розташованого в ЛІЙЦІ стрижневого розпушувача У результаті роботи стрижневого розпушувача виникають контактні напруга на перегородках комірців шлюзового дозатора, що передаються на вал привода і порушують симетричність навантаження на нього Це може призвести до деформації приводного вала пристрою, перекосу шлюзового дозатора, погіршенню ЩІЛЬНОСТІ прилягання ущільнювального елемента до шлюзового дозатора і водом обертання і вихідний патрубок і ущільнювальний елемент, яка відрізняється тим, що ущільнювальний елемент виконаний круглої форми, а плита, до якої кріпляться завантажувальна лійка, ущільнювальний елемент і вихідний патрубок, розміщена в карданному шарнірі, що самоцентрується зниження надійності конструкції в цілому Найбільш близьким по технічній сутності до пропонованого є відомий пристрій для набризгу бетонної суміші, обраний як прототип, що включає завантажувальну лійку, коміркуватий барабан із приводом обертання, вихідний патрубок і ущільнювальний елемент Ущільнювальний елемент виконаний секторним у вигляді жорсткої пластини з вивантажним і продувним вікнами, на якому закріплений пружний елемент із пластинчастим ножем [2] Загальними ознаками відомого і пристрою, що заявляється, є завантажувальна лійка, коміркуватий барабан із приводом обертання і вихідний патрубок До недоліків відомого пристрою по прототипу варто віднести наявність ущільнювального елемента у вигляді сектора з вивантажним і продувним вікнами У результаті вісь сили, що притискає ущільнювальний елемент до коміркуватого барабана, не збігається з віссю реакції опори Унаслідок цього, виникає згинальний момент, який при обертанні вала привода викликає знакоперемінні напруги в ньому (у валі) Це приводить до деформації вала, перекосу коміркуватого барабана, погіршенню ЩІЛЬНОСТІ прилягання ущільнювального елемента до коміркуватого барабана і зниження надійності конструкції і її ДОВГОВІЧНОСТІ в цілому В основу корисної моделі поставлена задача удосконалення установки для набризгу бетонної ДО 9951 суміші, у якій за рахунок іншої форми ущільнювального елемента і іншого розміщення і з'єднання елементів, досягається відсутність згинаючого навантаження, прикладеного до коміркуватого барабана з приводом, що забезпечує рівномірний розподіл зусилля притиску по всій площині прилягання ущільнювального елемента і коміркуватого барабана і виключає можливість перекосу площин прилягання ущільнювального елемента і коміркуватого барабана друг щодо друга, за рахунок чого підвищується надійність і ДОВГОВІЧНІСТЬ конструкції в цілому Поставлена задача досягається тим, що в установці для торкретування, що містить завантажувальну лійку, коміркуватий барабан із приводом обертання і вихідний патрубок, ВІДПОВІДНО ДО корисної моделі, ущільнювальний елемент виконаний круглої форми, а плита, до якої кріпляться завантажувальна лійка, ущільнювальний елемент і вихідний патрубок, розміщена в карданному шарнірі, що самоцентру ється У результаті використання корисної моделі, що заявляється, забезпечується одержання технічного результату, який полягає у відсутності згинаючого навантаження, прикладеного до коміркуватого барабана з приводом, що забезпечує рівномірний розподіл зусилля притиску по всій площині прилягання ущільнювального елемента і коміркуватого барабана і виключає можливість перекосу площин прилягання ущільнювального елемента і коміркуватого барабана друг щодо друга Між суттєвими ознаками корисної моделі, що заявляється, і технічним результатом, який досягається, існує наступний причинно-наслідковий зв'язок Кругла форма ущільнювального елемента забезпечує рівномірний розподіл зусилля притиску по всій площині прилягання ущільнювального елемента і коміркуватого барабана Карданний шарнір, що самоцентрується, виключає можливість перекосу площин прилягання ущільнювального елемента і коміркуватого барабана друг щодо друга При цьому, вісь сили, що притискає ущільнювальний елемент до коміркуватого барабана з приводом, збігається з віссю реакції опори за рахунок круглої форми ущільнювального елемента і карданного шарніра, що самоцентрується При цьому досягається можливість виключити появу згинального моменту, прикладеного до коміркуватого барабана, а через нього до привода установки, а також спростити регулювання прилягання ущільнювального елемента до коміркуватого барабана За наявними в заявника відомостями сукупність суттєвих ознак, що характеризують сутність корисної моделі, що заявляється, не відома з рівня техніки, що дозволяє зробити висновок про іі ВІДПОВІДНІСТЬ критерієві "новизна" Установка для торкретування, що заявляється, може бути багаторазово використана у будівництві, а саме при торкретбетоних роботах, з одержанням очікуваного технічного результату, що дозволяє зробити висновок про ВІДПОВІДНІСТЬ корисної моделі критерієві "промислова застосовність" Таким чином, установка для торкретування, що заявляється, є технічним рішенням, що відповідає всім умовам патентоспроможності корисної моделі Установка для торкретування, що заявляється, містить завантажувальну лійку 1, коміркуватий барабан 2, що обертається, який з'єднаний із приводом 3, ущільнювальний елемент 4, що може бути виконаний з будь-яких матеріалів і їхніх сполучень, наприклад з гуми на сталевому каркасі При цьому, ущільнювальний елемент 4 виконаний круглої форми Установка містить також вихідний патрубок 5, карданний шарнір 6, що самоцентрується, який може мати різну форму, і плиту 7 При цьому, плита 7, до якої кріпляться завантажувальна лійка 1, ущільнювальний елемент 4 і вихідний патрубок 5, розміщена в карданному шарнірі 6, що самоцентрується Коміркуватий барабан 2 розміщений на осі привода З У верхній частині він покривається ущільнювальним елементом 4, виконаним у вигляді диска з вікнами, закріпленим на нерухомій плиті 7 На нерухомій плиті 7 змонтована завантажувальна лійка 1 і вихідний патрубок 5, до якого може бути приєднаний гнучкий транспортний трубопровід, що закінчується соплом (на кресленні не показане) Нерухома плита 7 розміщена в карданному шарнірі 6, що самоцентрується Пропонована установка для торкретування працює таким чином Бетонна суміш із завантажувальної лійки 1, закріпленої на плиті 7, під власною вагою заповнює комірки коміркуватого барабана 2 Комірка коміркуватого барабана 2, яка заповнена, за допомогою привода 3 установки переміщається в зону вихідного патрубка 5 Бетонна суміш за допомогою стиснутого повітря видувається у вихідний патрубок 5 При цьому ущільнювальний елемент 4 забезпечує герметичність комірки, що видувається, коміркуватого барабана 2, а карданний шарнір 6, що самоцентрується, виключає можливість перекосу площин прилягання ущільнювального елемента 4 і коміркуватого барабана 2 друг щодо друга Заявлена установка для торкретування при використанні дозволяє виключити згинальний момент, прикладений до коміркуватого барабана, а через нього до привода установки, а також спростити регулювання прилягання ущільнювального елемента до коміркуватого барабана, за рахунок чого досягається підвищення надійності і ДОВГОВІЧНОСТІ конструкції в цілому По даній корисній моделі виготовлені ДОСЛІДНІ зразки, що пройшли випробування при торкретбетоних роботах у будівництві, які підтвердили одержання очікуваного технічного результату і позитивного ефекту Джерела інформації 1 Авторське свідоцтво SU 1608316 А1, МПК 5 E04F21/12, опубл 23 11 1990р , Бюл №43 2 Авторське свідоцтво SU 1564305 А1, МПК 5 E04F21/12, опубл 15 05 1990р , Бюл №18 9951 Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ї в - 4 2 , 01601
