Спосіб підвищення вологорозрядної напруги високовольтної ізоляції

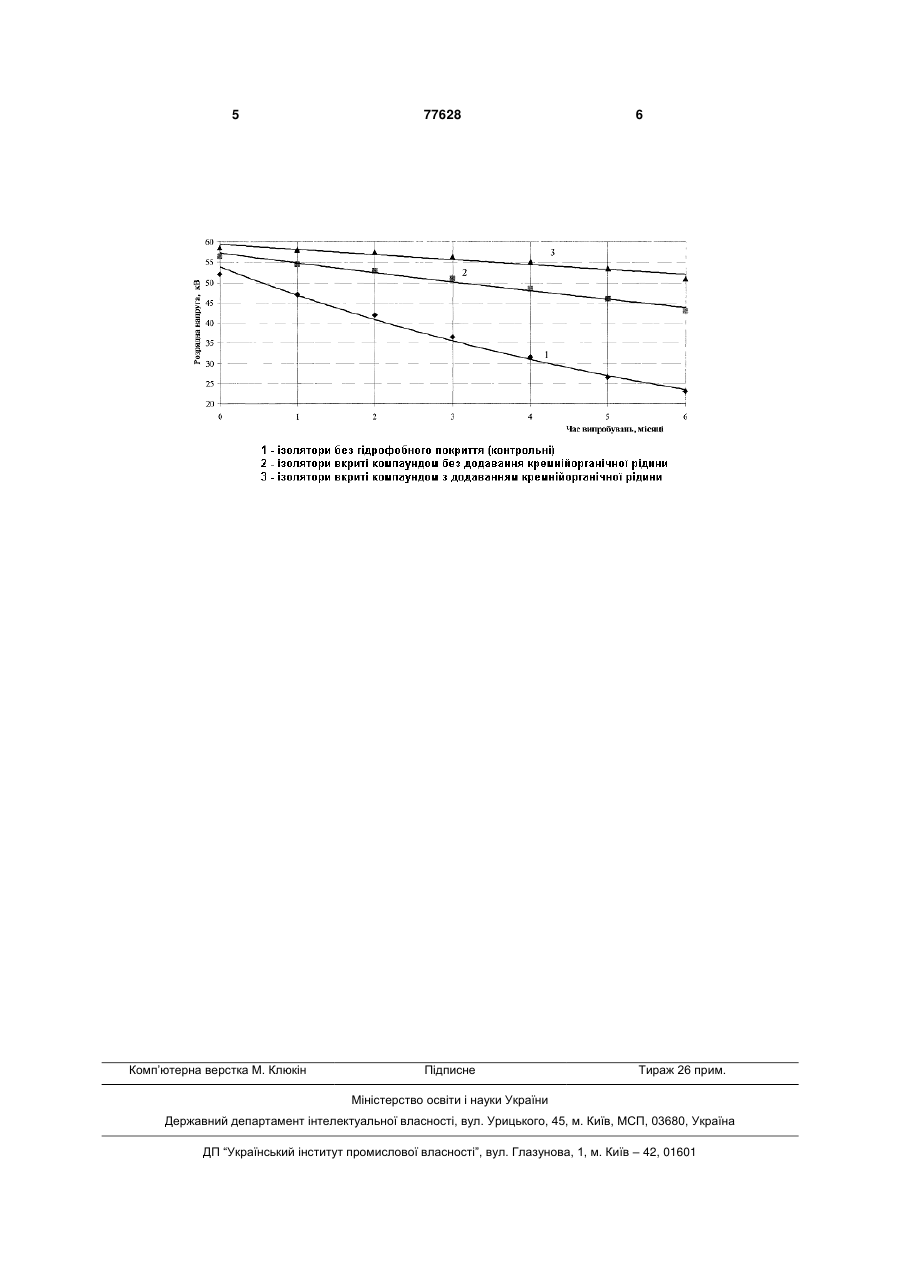

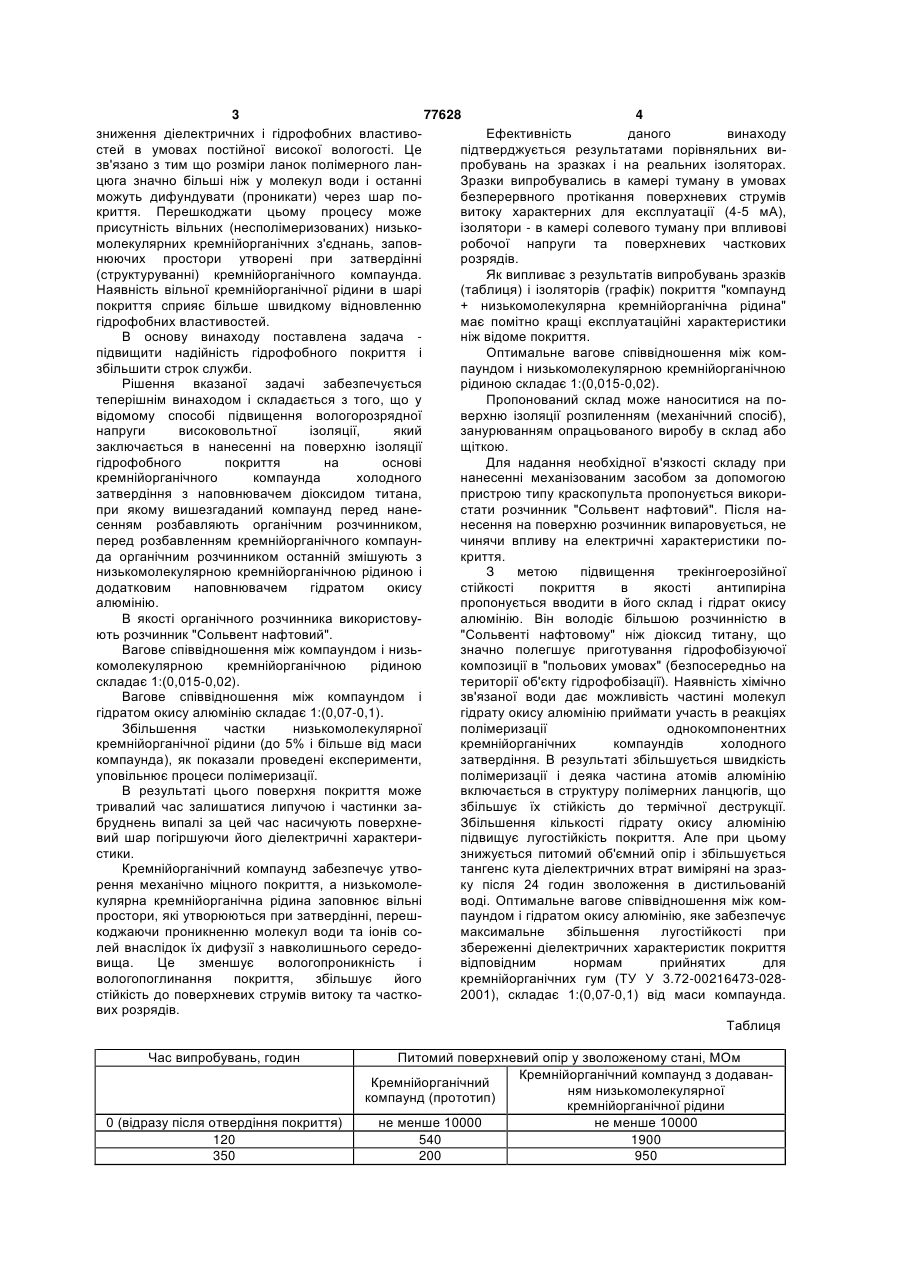

1. Спосіб підвищення вологорозрядної напруги високовольтної ізоляції, який полягає в нанесенні на поверхню ізоляції гідрофобного покриття на основі кремнієорганічного компаунда холодного затвердіння з наповнювачем діоксидом титану, при якому вишезгаданий компаунд перед нанесенням розбавляють органічним розчинником, C2 1 3 77628 4 зниження діелектричних і гідрофобних властивоЕфективність даного винаходу стей в умовах постійної високої вологості. Це підтверджується результатами порівняльних визв'язано з тим що розміри ланок полімерного ланпробувань на зразках і на реальних ізоляторах. цюга значно більші ніж у молекул води і останні Зразки випробувались в камері туману в умовах можуть дифундувати (проникати) через шар побезперервного протікання поверхневих струмів криття. Перешкоджати цьому процесу може витоку характерних для експлуатації (4-5 мА), присутність вільних (несполімеризованих) низькоізолятори - в камері солевого туману при впливові молекулярних кремнійорганічних з'єднань, заповробочої напруги та поверхневих часткових нюючих простори утворені при затвердінні розрядів. (структуруванні) кремнійорганічного компаунда. Як випливає з результатів випробувань зразків Наявність вільної кремнійорганічної рідини в шарі (таблиця) і ізоляторів (графік) покриття "компаунд покриття сприяє більше швидкому відновленню + низькомолекулярна кремнійорганічна рідина" гідрофобних властивостей. має помітно кращі експлуатаційні характеристики В основу винаходу поставлена задача ніж відоме покриття. підвищити надійність гідрофобного покриття і Оптимальне вагове співвідношення між комзбільшити строк служби. паундом і низькомолекулярною кремнійорганічною Рішення вказаної задачі забезпечується рідиною складає 1:(0,015-0,02). теперішнім винаходом і складається з того, що у Пропонований склад може наноситися на повідомому способі підвищення вологорозрядної верхню ізоляції розпиленням (механічний спосіб), напруги високовольтної ізоляції, який занурюванням опрацьованого виробу в склад або заключається в нанесенні на поверхню ізоляції щіткою. гідрофобного покриття на основі Для надання необхідної в'язкості складу при кремнійорганічного компаунда холодного нанесенні механізованим засобом за допомогою затвердіння з наповнювачем діоксидом титана, пристрою типу краскопульта пропонується викорипри якому вишезгаданий компаунд перед нанестати розчинник "Сольвент нафтовий". Після насенням розбавляють органічним розчинником, несення на поверхню розчинник випаровується, не перед розбавленням кремнійорганічного компаунчинячи впливу на електричні характеристики пода органічним розчинником останній змішують з криття. низькомолекулярною кремнійорганічною рідиною і З метою підвищення трекінгоерозійної додатковим наповнювачем гідратом окису стійкості покриття в якості антипиріна алюмінію. пропонується вводити в його склад і гідрат окису В якості органічного розчинника використовуалюмінію. Він володіє більшою розчинністю в ють розчинник "Сольвент нафтовий". "Сольвенті нафтовому" ніж діоксид титану, що Вагове співвідношення між компаундом і низьзначно полегшує приготування гідрофобізуючої комолекулярною кремнійорганічною рідиною композиції в "польових умовах" (безпосередньо на складає 1:(0,015-0,02). території об'єкту гідрофобізації). Наявність хімічно Вагове співвідношення між компаундом і зв'язаної води дає можливість частині молекул гідратом окису алюмінію складає 1:(0,07-0,1). гідрату окису алюмінію приймати участь в реакціях Збільшення частки низькомолекулярної полімеризації однокомпонентних кремнійорганічної рідини (до 5% і більше від маси кремнійорганічних компаундів холодного компаунда), як показали проведені експерименти, затвердіння. В результаті збільшується швидкість уповільнює процеси полімеризації. полімеризації і деяка частина атомів алюмінію В результаті цього поверхня покриття може включається в структуру полімерних ланцюгів, що тривалий час залишатися липучою і частинки зазбільшує їх стійкість до термічної деструкції. бруднень випалі за цей час насичують поверхнеЗбільшення кількості гідрату окису алюмінію вий шар погіршуючи його діелектричні характерипідвищує лугостійкість покриття. Але при цьому стики. знижується питомий об'ємний опір і збільшується Кремнійорганічний компаунд забезпечує утвотангенс кута діелектричних втрат виміряні на зразрення механічно міцного покриття, а низькомолеку після 24 годин зволоження в дистильованій кулярна кремнійорганічна рідина заповнює вільні воді. Оптимальне вагове співвідношення між компростори, які утворюються при затвердінні, перешпаундом і гідратом окису алюмінію, яке забезпечує коджаючи проникненню молекул води та іонів сомаксимальне збільшення лугостійкості при лей внаслідок їх дифузії з навколишнього середозбереженні діелектричних характеристик покриття вища. Це зменшує вологопроникність і відповідним нормам прийнятих для вологопоглинання покриття, збільшує його кремнійорганічних гум (ТУ У 3.72-00216473-028стійкість до поверхневих струмів витоку та частко2001), складає 1:(0,07-0,1) від маси компаунда. вих розрядів. Таблиця Час випробувань, годин 0 (відразу після отвердіння покриття) 120 350 Питомий поверхневий опір у зволоженому стані, МОм Кремнійорганічний компаунд з додаванКремнійорганічний ням низькомолекулярної компаунд (прототип) кремнійорганічної рідини не менше 10000 не менше 10000 540 1900 200 950 5 Комп’ютерна верстка М. Клюкін 77628 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
