Спосіб підвищення напруги живлення абонентської лінії у пасивному стані і абонентський комплект для його здійснення

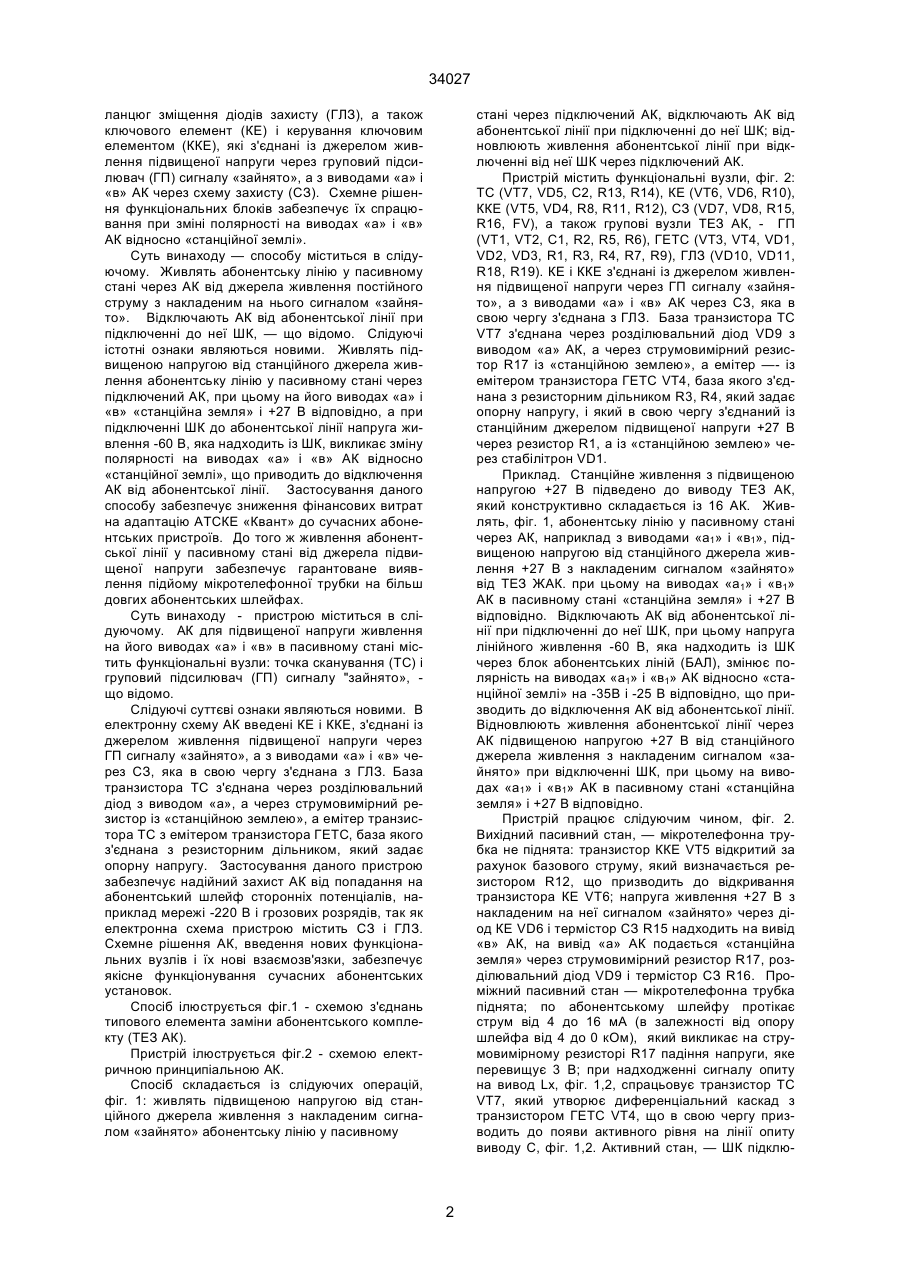

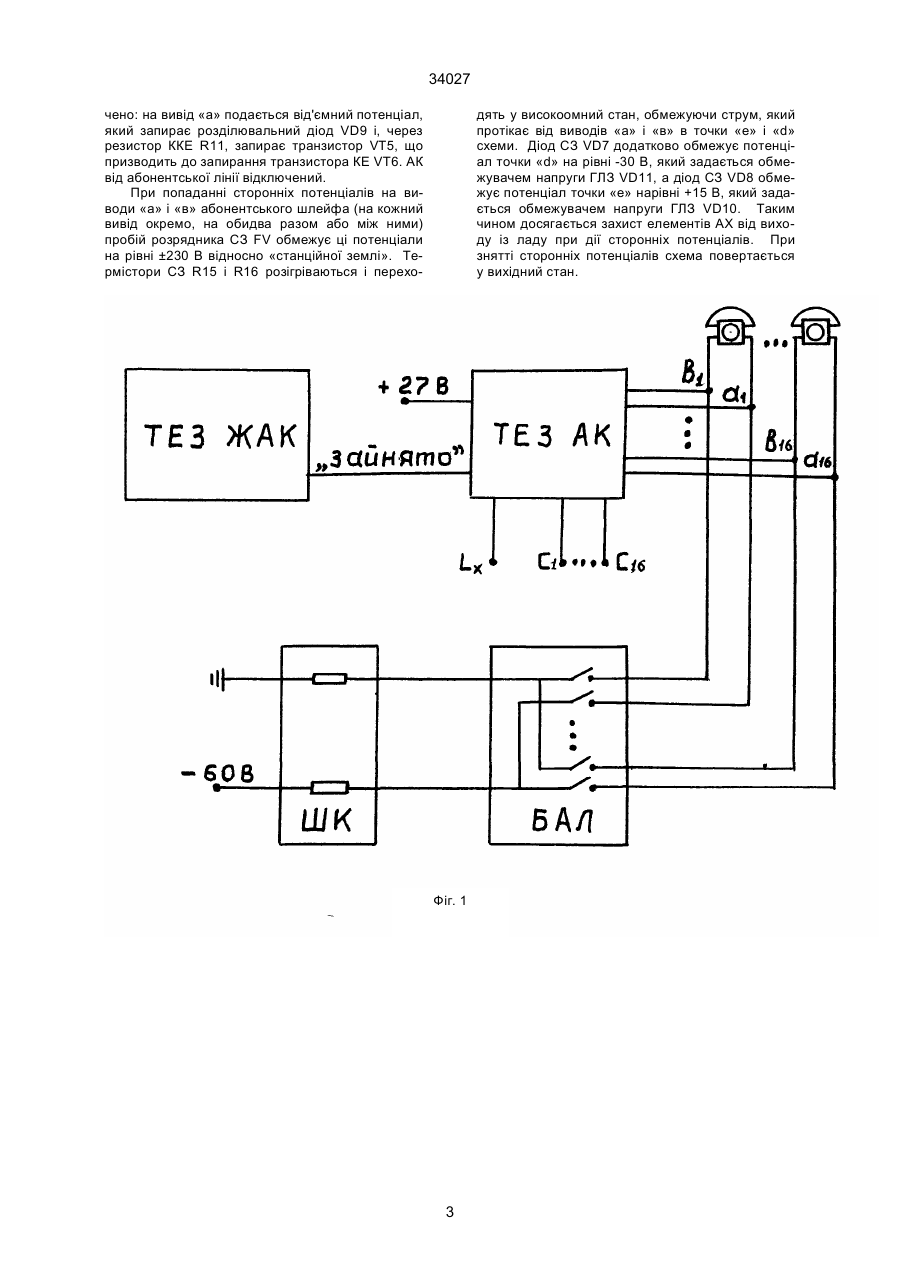

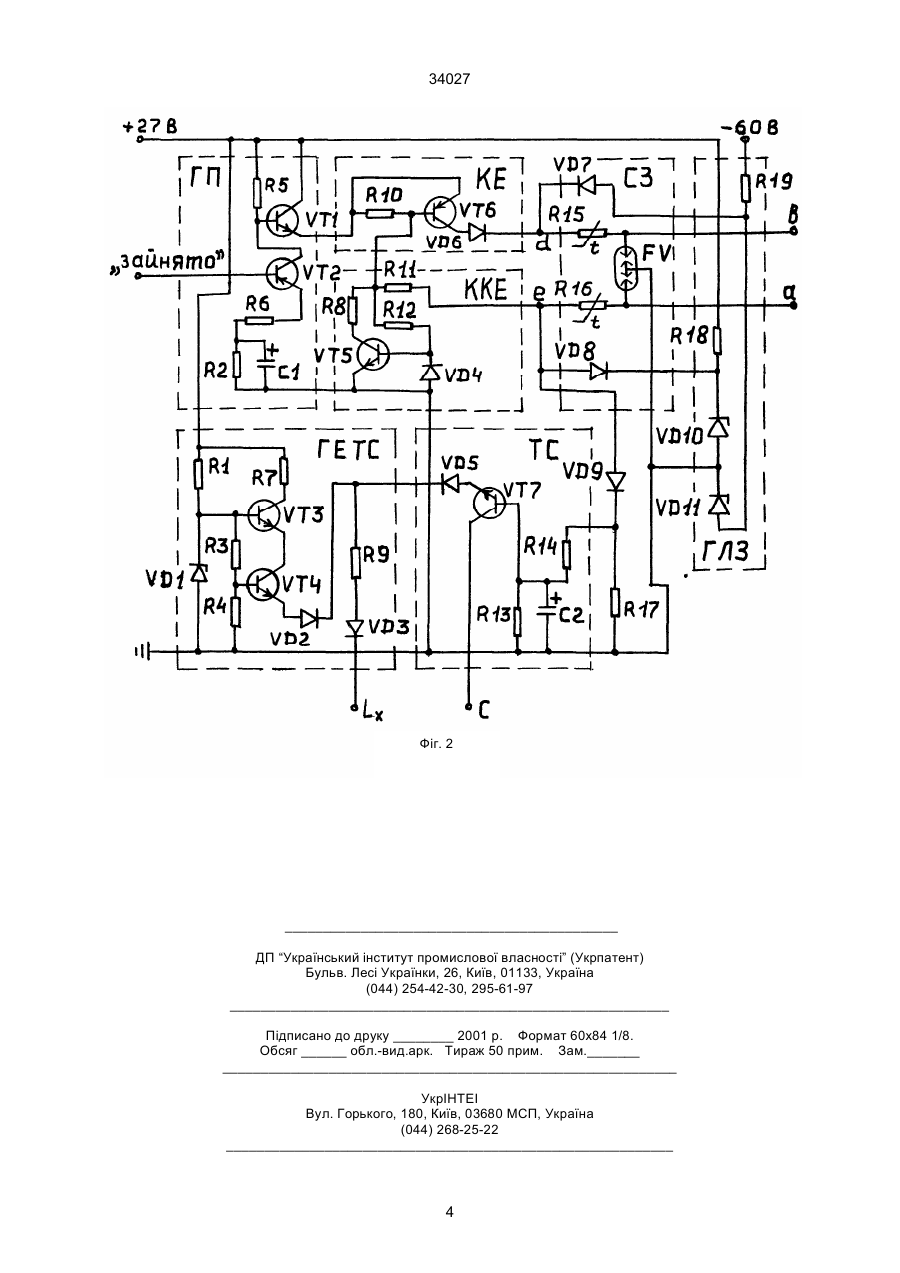

1. Спосіб підвищення напруги живлення абонентської лінії у пасивному стані міститься в тому, що живлять абонентську лінію у пасивному стані через абонентський комплект від джерела живлення постійного струму із накладеним на нього сигналом «зайнято», відключають абонентський комплект від абонентської лінії при підключенні до неї шнурового комплекту, який відрізняється тим, що відключенням або підключенням підвищеної напруги від станційного джерела живлення до абонентської лінії керують змінюючи полярність на А (54) СПОСІБ ПІДВИЩЕННЯ НАПРУГИ ЖИВЛЕННЯ АБОНЕНТСЬКОЇ ЛІНІЇ У ПАСИВНОМУ СТАНІ І АБОНЕНТСЬКИЙ КОМПЛЕКТ ДЛЯ ЙОГО ЗДІЙСНЕННЯ 34027 ланцюг зміщення діодів захисту (ГЛЗ), а також ключового елемент (КЕ) і керування ключовим елементом (ККЕ), які з'єднані із джерелом живлення підвищеної напруги через груповий підсилювач (ГП) сигналу «зайнято», а з виводами «а» і «в» АК через схему захисту (СЗ). Схемне рішення функціональних блоків забезпечує їх спрацювання при зміні полярності на виводах «а» і «в» АК відносно «станційної землі». Суть винаходу — способу міститься в слідуючому. Живлять абонентську лінію у пасивному стані через АК від джерела живлення постійного струму з накладеним на нього сигналом «зайнято». Відключають АК від абонентської лінії при підключенні до неї ШК, — що відомо. Слідуючі істотні ознаки являються новими. Живлять підвищеною напругою від станційного джерела живлення абонентську лінію у пасивному стані через підключений АК, при цьому на його виводах «а» і «в» «станційна земля» і +27 В відповідно, а при підключенні ШК до абонентської лінії напруга живлення -60 В, яка надходить із ШК, викликає зміну полярності на виводах «а» і «в» АК відносно «станційної землі», що приводить до відключення АК від абонентської лінії. Застосування даного способу забезпечує зниження фінансових витрат на адаптацію АТСКЕ «Квант» до сучасних абонентських пристроїв. До того ж живлення абонентської лінії у пасивному стані від джерела підвищеної напруги забезпечує гарантоване виявлення підйому мікротелефонної трубки на більш довгих абонентських шлейфах. Суть винаходу - пристрою міститься в слідуючому. АК для підвищеної напруги живлення на його виводах «а» і «в» в пасивному стані містить функціональні вузли: точка сканування (ТС) і груповий підсилювач (ГП) сигналу "зайнято», що відомо. Слідуючі суттєві ознаки являються новими. В електронну схему АК введені КЕ і ККЕ, з'єднані із джерелом живлення підвищеної напруги через ГП сигналу «зайнято», а з виводами «а» і «в» через СЗ, яка в свою чергу з'єднана з ГЛЗ. База транзистора ТС з'єднана через розділювальний діод з виводом «а», а через струмовимірний резистор із «станційною землею», а емітер транзистора ТС з емітером транзистора ГЕТС, база якого з'єднана з резисторним дільником, який задає опорну напругу. Застосування даного пристрою забезпечує надійний захист АК від попадання на абонентський шлейф сторонніх потенціалів, наприклад мережі -220 В і грозових розрядів, так як електронна схема пристрою містить СЗ і ГЛЗ. Схемне рішення АК, введення нових функціональних вузлів і їх нові взаємозв'язки, забезпечує якісне функціонування сучасних абонентських установок. Спосіб ілюструється фіг.1 - схемою з'єднань типового елемента заміни абонентського комплекту (ТЕЗ АК). Пристрій ілюструється фіг.2 - схемою електричною принципіальною АК. Спосіб складається із слідуючих операцій, фіг. 1: живлять підвищеною напругою від станційного джерела живлення з накладеним сигналом «зайнято» абонентську лінію у пасивному стані через підключений АК, відключають АК від абонентської лінії при підключенні до неї ШК; відновлюють живлення абонентської лінії при відключенні від неї ШК через підключений АК. Пристрій містить функціональні вузли, фіг. 2: ТС (VT7, VD5, С2, R13, R14), КЕ (VT6, VD6, R10), ККЕ (VT5, VD4, R8, R11, R12), СЗ (VD7, VD8, R15, R16, FV), а також групові вузли ТЕЗ АК, - ГП (VT1, VT2, С1, R2, R5, R6), ГЕТС (VT3, VT4, VD1, VD2, VD3, R1, R3, R4, R7, R9), ГЛЗ (VD10, VD11, R18, R19). КЕ і ККЕ з'єднані із джерелом живлення підвищеної напруги через ГП сигналу «зайнято», а з виводами «а» і «в» АК через СЗ, яка в свою чергу з'єднана з ГЛЗ. База транзистора ТС VT7 з'єднана через розділювальний діод VD9 з виводом «а» АК, а через струмовимірний резистор R17 із «станційною землею», а емітер —- із емітером транзистора ГЕТС VT4, база якого з'єднана з резисторним дільником R3, R4, який задає опорну напругу, і який в свою чергу з'єднаний із станційним джерелом підвищеної напруги +27 В через резистор R1, а із «станційною землею» через стабілітрон VD1. Приклад. Станційне живлення з підвищеною напругою +27 В підведено до виводу ТЕЗ АК, який конструктивно складається із 16 АК. Живлять, фіг. 1, абонентську лінію у пасивному стані через АК, наприклад з виводами «а1» і «в1», підвищеною напругою від станційного джерела живлення +27 В з накладеним сигналом «зайнято» від ТЕЗ ЖАК. при цьому на виводах «а1» і «в1» АК в пасивному стані «станційна земля» і +27 В відповідно. Відключають АК від абонентської лінії при підключенні до неї ШК, при цьому напруга лінійного живлення -60 В, яка надходить із ШК через блок абонентських ліній (БАЛ), змінює полярність на виводах «а1» і «в1» АК відносно «станційної землі» на -35В і -25 В відповідно, що призводить до відключення АК від абонентської лінії. Відновлюють живлення абонентської лінії через АК підвищеною напругою +27 В від станційного джерела живлення з накладеним сигналом «зайнято» при відключенні ШК, при цьому на виводах «а1» і «в1» АК в пасивному стані «станційна земля» і +27 В відповідно. Пристрій працює слідуючим чином, фіг. 2. Вихідний пасивний стан, — мікротелефонна трубка не піднята: транзистор ККЕ VT5 відкритий за рахунок базового струму, який визначається резистором R12, що призводить до відкривання транзистора КЕ VT6; напруга живлення +27 В з накладеним на неї сигналом «зайнято» через діод КЕ VD6 і термістор СЗ R15 надходить на вивід «в» АК, на вивід «а» АК подається «станційна земля» через струмовимірний резистор R17, розділювальний діод VD9 і термістор СЗ R16. Проміжний пасивний стан — мікротелефонна трубка піднята; по абонентському шлейфу протікає струм від 4 до 16 мА (в залежності від опору шлейфа від 4 до 0 кОм), який викликає на струмовимірному резисторі R17 падіння напруги, яке перевищує 3 В; при надходженні сигналу опиту на вивод Lx, фіг. 1,2, спрацьовує транзистор ТС VT7, який утворює диференціальний каскад з транзистором ГЕТС VT4, що в свою чергу призводить до появи активного рівня на лінії опиту виводу С, фіг. 1,2. Активний стан, — ШК підклю 2 34027 чено: на вивід «а» подається від'ємний потенціал, який запирає розділювальний діод VD9 і, через резистор ККЕ R11, запирає транзистор VT5, що призводить до запирання транзистора КЕ VT6. АК від абонентської лінії відключений. При попаданні сторонніх потенціалів на виводи «а» і «в» абонентського шлейфа (на кожний вивід окремо, на обидва разом або між ними) пробій розрядника СЗ FV обмежує ці потенціали на рівні ±230 В відносно «станційної землі». Термістори СЗ R15 і R16 розігріваються і перехо дять у високоомний стан, обмежуючи струм, який протікає від виводів «а» і «в» в точки «е» і «d» схеми. Діод СЗ VD7 додатково обмежує потенціал точки «d» на рівні -30 В, який задається обмежувачем напруги ГЛЗ VD11, а діод СЗ VD8 обмежує потенціал точки «е» нарівні +15 В, який задається обмежувачем напруги ГЛЗ VD10. Таким чином досягається захист елементів АХ від виходу із ладу при дії сторонніх потенціалів. При знятті сторонніх потенціалів схема повертається у вихідний стан. Фіг. 1 3 34027 Фіг. 2 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 4
