Пристрій для зараження трихограмою яєць комахи-хазяїна

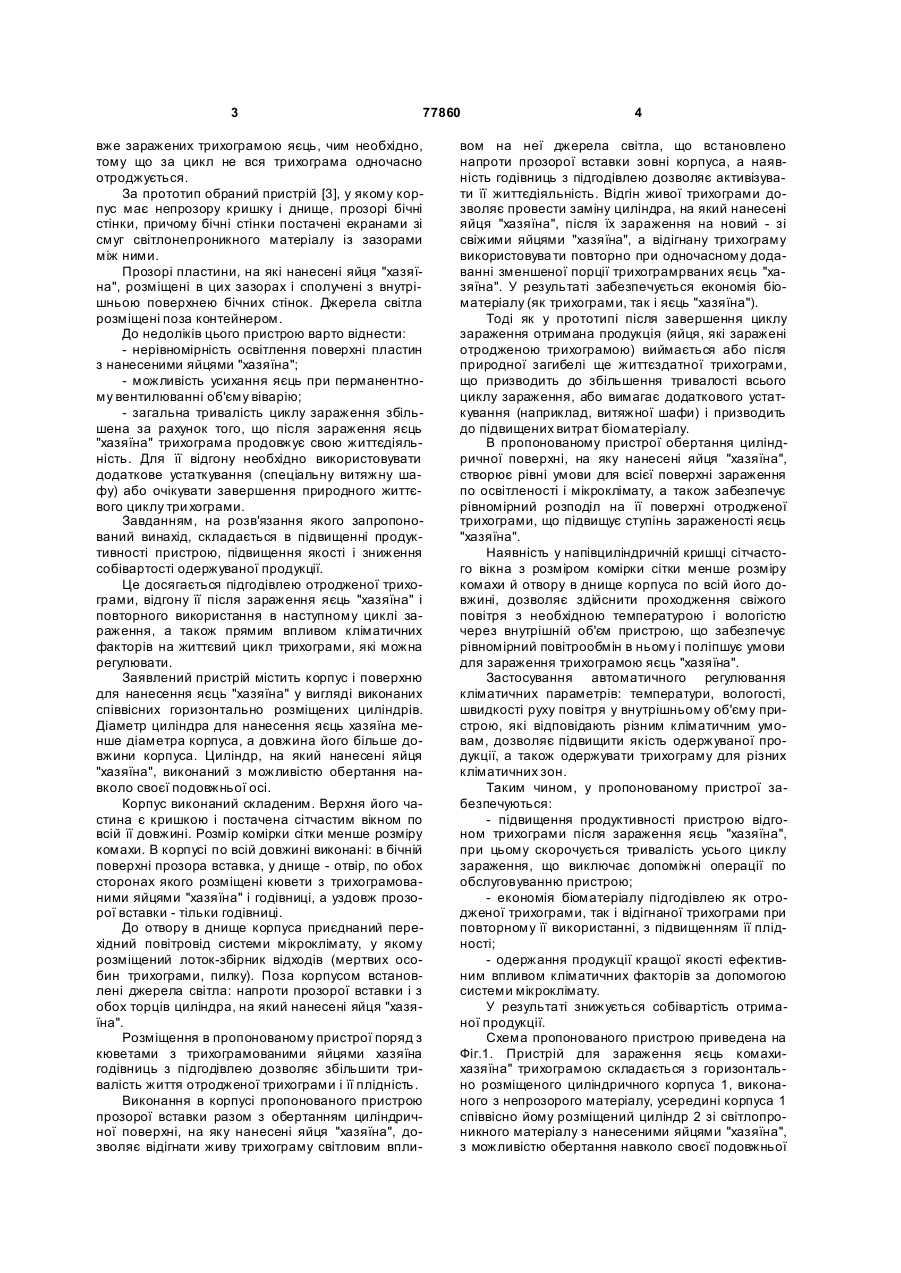

Пристрій для зараження трихограмою яєць комахи-хазяїна, що містить непрозорий корпус із кришкою, світлопроникну поверхню для нанесення яєць комахи-хазяїна, кювети з трихограмою, джерела світла і систему мікроклімату, який відрізня C2 1 3 77860 вже заражених трихограмою яєць, чим необхідно, тому що за цикл не вся трихограма одночасно отроджується. За прототип обраний пристрій [3], у якому корпус має непрозору кришку і днище, прозорі бічні стінки, причому бічні стінки постачені екранами зі смуг світлонепроникного матеріалу із зазорами між ними. Прозорі пластини, на які нанесені яйця "хазяїна", розміщені в цих зазорах і сполучені з внутрішньою поверхнею бічних стінок. Джерела світла розміщені поза контейнером. До недоліків цього пристрою варто віднести: - нерівномірність освітлення поверхні пластин з нанесеними яйцями "хазяїна"; - можливість усихання яєць при перманентному вентилюванні об'єму віварію; - загальна тривалість циклу зараження збільшена за рахунок того, що після зараження яєць "хазяїна" трихограма продовжує свою життєдіяльність. Для її відгону необхідно використовувати додаткове устаткування (спеціальну витяжну шафу) або очікувати завершення природного життєвого циклу три хограми. Завданням, на розв'язання якого запропонований винахід, складається в підвищенні продуктивності пристрою, підвищення якості і зниження собівартості одержуваної продукції. Це досягається підгодівлею отродженої трихограми, відгону її після зараження яєць "хазяїна" і повторного використання в наступному циклі зараження, а також прямим впливом кліматичних факторів на життєвий цикл трихограми, які можна регулювати. Заявлений пристрій містить корпус і поверхню для нанесення яєць "хазяїна" у вигляді виконаних співвісних горизонтально розміщених циліндрів. Діаметр циліндра для нанесення яєць хазяїна менше діаметра корпуса, а довжина його більше довжини корпуса. Циліндр, на який нанесені яйця "хазяїна", виконаний з можливістю обертання навколо своєї подовжньої осі. Корпус виконаний складеним. Верхня його частина є кришкою і постачена сітчастим вікном по всій її довжині. Розмір комірки сітки менше розміру комахи. В корпусі по всій довжині виконані: в бічній поверхні прозора вставка, у днище - отвір, по обох сторонах якого розміщені кювети з трихограмованими яйцями "хазяїна" і годівниці, а уздовж прозорої вставки - тільки годівниці. До отвору в днище корпуса приєднаний перехідний повітровід системи мікроклімату, у якому розміщений лоток-збірник відходів (мертвих особин трихограми, пилку). Поза корпусом встановлені джерела світла: напроти прозорої вставки і з обох торців циліндра, на який нанесені яйця "хазяїна". Розміщення в пропонованому пристрої поряд з кюветами з трихограмованими яйцями хазяїна годівниць з підгодівлею дозволяє збільшити тривалість життя отродженої трихограми і її плідність. Виконання в корпусі пропонованого пристрою прозорої вставки разом з обертанням циліндричної поверхні, на яку нанесені яйця "хазяїна", дозволяє відігнати живу трихограму світловим впли 4 вом на неї джерела світла, що встановлено напроти прозорої вставки зовні корпуса, а наявність годівниць з підгодівлею дозволяє активізувати її життєдіяльність. Відгін живої трихограми дозволяє провести заміну циліндра, на який нанесені яйця "хазяїна", після їх зараження на новий - зі свіжими яйцями "хазяїна", а відігнану трихограму використовува ти повторно при одночасному додаванні зменшеної порції трихограмрваних яєць "хазяїна". У результаті забезпечується економія біоматеріалу (як трихограми, так і яєць "хазяїна"). Тоді як у прототипі після завершення циклу зараження отримана продукція (яйця, які заражені отродженою трихограмою) виймається або після природної загибелі ще життєздатної трихограми, що призводить до збільшення тривалості всього циклу зараження, або вимагає додаткового устаткування (наприклад, витяжної шафи) і призводить до підвищених витрат біоматеріалу. В пропонованому пристрої обертання циліндричної поверхні, на яку нанесені яйця "хазяїна", створює рівні умови для всієї поверхні зараження по освітленості і мікроклімату, а також забезпечує рівномірний розподіл на її поверхні отродженої трихограми, що підвищує ступінь зараженості яєць "хазяїна". Наявність у напівциліндричній кришці сітчастого вікна з розміром комірки сітки менше розміру комахи й отвору в днище корпуса по всій його довжині, дозволяє здійснити проходження свіжого повітря з необхідною температурою і вологістю через внутрішній об'єм пристрою, що забезпечує рівномірний повітрообмін в ньому і поліпшує умови для зараження трихограмою яєць "хазяїна". Застосування автоматичного регулювання кліматичних параметрів: температури, вологості, швидкості руху повітря у внутрішньому об'єму пристрою, які відповідають різним кліматичним умовам, дозволяє підвищити якість одержуваної продукції, а також одержувати трихограму для різних кліматичних зон. Таким чином, у пропонованому пристрої забезпечуються: - підвищення продуктивності пристрою відгоном трихограми після зараження яєць "хазяїна", при цьому скорочується тривалість усього циклу зараження, що виключає допоміжні операції по обслуговуванню пристрою; - економія біоматеріалу підгодівлею як отродженої трихограми, так і відігнаної трихограми при повторному її використанні, з підвищенням її плідності; - одержання продукції кращої якості ефективним впливом кліматичних факторів за допомогою системи мікроклімату. У результаті знижується собівартість отриманої продукції. Схема пропонованого пристрою приведена на Фіг.1. Пристрій для зараження яєць комахихазяїна" трихограмою складається з горизонтально розміщеного циліндричного корпуса 1, виконаного з непрозорого матеріалу, усередині корпуса 1 співвісно йому розміщений циліндр 2 зі світлопроникного матеріалу з нанесеними яйцями "хазяїна", з можливістю обертання навколо своєї подовжньої 5 77860 осі, наприклад, за допомогою системи роликів (на Фіг. не показано). Довжина циліндра 2 більше довжини корпуса 1, а діаметр його менше діаметра корпуса 1. У бічній поверхні корпуса 1 по всій довжині виконана прозора вставка 3, уздовж якої встановлені годівниці 4 з підгодівлею. У нижній частині корпуса 1 по всій довжині виконаний отвір 5, по обох сторонах якого встановлені кювети 6 з трихограмованими яйцями і годівниці 4 з підгодівлею. До отвору 5 приєднаний перехідний повітровід 7 системи мікроклімату, у якому розміщений лотокзбірник 8 відходів (мертвих особин комах). Верхня частина корпуса 1 служить кришкою 9 (може бути знімною або відкидною) і постачена по всій довжині сітчастим вікном 10 з розміром комірки, менше розміру комахи. Джерела світла 11 і 12 розміщені зовні корпуса 1: по торцях циліндра 2 і напроти прозорої вставки 3 корпуси 1. Пристрій працює таким чином: Відкривають (або знімають) кришку 9, вставляють кювети 6 із трихограмованими яйцями і годівниці 4 з підгодівлею, встановлюють циліндр 2 з нанесеними на зовнішню поверхню його яйцями "хазяїна", кришку 9 закривають. Включають автоматичне керування системою мікроклімату. У внутрішній об'єм корпуса 1 через перехідної повітровід 7 подається повітря визначених температурновологісних параметрів для досягнення усередині корпуса 1 необхідного мікроклімату. По заданій програмі в пристрої регулюється тривалість дня і ночі, температура, вологість і кількість повітря. При вильоті з кювет 6 отродженої трихограми включаються джерела світла 11 і приводиться в Комп’ютерна в ерстка В. Сердюк 6 обертання циліндр 2. Отроджена трихограма, яка підгодована на годівницях 4, розподіляється на яйцях "хазяїна", висвітлених світловим потоком через стінки циліндра 2. По завершенні зараження яєць "хазяїна" система мікроклімату відключається. Виключаються джерела світла 11, включається джерело світла 12 і проводиться відгін трихограми на яскраво освітлену вставку 3 при обертанні циліндра 2. Після відгону трихограми на вставку 3 обертання циліндра 2 припиняється. При включеному джерелі 12 відкривають кришку 9, виймають циліндр 2, годівниці 4 і кювети 6; очищують внутрішню поверхню корпуса 1, змітаючи мертві особини трихограми, пилок та інше - через отвір 5 у лотокзбірник 8; встановлюють нові кювети 6 із трихограмованими яйцями, годівниці 4 і циліндр 2 з нанесеними яйцями "хазяїна", закривають кришку 9. Після закриття кришки 9 відключається джерело світла 12, включаються джерела світла 11, система мікроклімату і починає обертатися циліндр 2. Трихограма з неосвітленої вставки 3 переходить на освітлену поверхню циліндра 2, підгодовуючись при цьому на годівницях 4, і разом з отродженою трихограмою зі знову внесених кювет 6 заражує яйця комахи-"хазяїна". Джерела інформації: 1. А.с. СССР 865243 МПК А01К 67/00, БИ 35, 81. 2. Методические указания по промышленному производству трихо-граммы на биофабриках. - М., 1983. - С. 30. 3. А.с. СССР 1667782 МПК А01К 67/033, БИ 29, 91 - прототип. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
