Номер патенту: 24831

Опубліковано: 15.10.2001

Автор: Шикаловський Володимир Іванович

Завантажити PDF файл.

Формула / Реферат

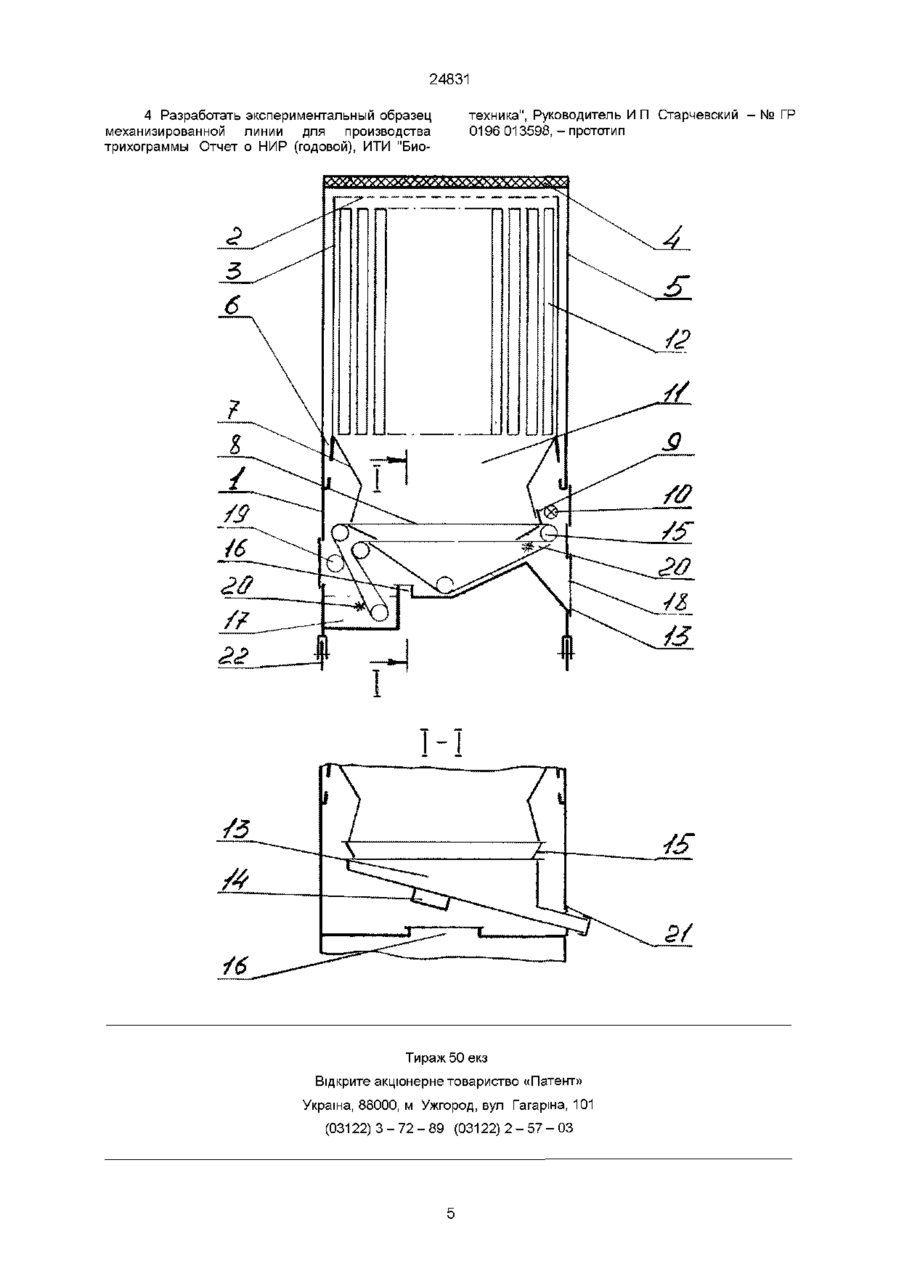

1. Пристрій для одержання яєць зернової молі, що вміщує вузол відродження гусені, вузол виведення імаго зернової молі, вузол одержання та відділювання яєць від імаго, який відрізняється тим, що вузол відродження гусені, вузол виведення імаго зернової молі, вузол одержання та відділювання яєць від метеликів представлені одним боксом, що складається з основи та з'ємного верху, виконаного у вигляді кожухів з суцільними стінками та сітчастою стелею у внутрішнього і теплоізольованою - у зовнішнього, які встановлюються за зазором відносно один одного на основі, по периметру основи в місці з'єднання зі з'ємним верхом зроблено жолоб, внутрішні стінки якого похилені та мають вікна, а сітчаста стеля та суцільні стінки внутрішнього кожуха, щільно притулені до внутрішніх стінок жолоба, конфузор прямокутного зрізу зі звуженням в середній частині, встановлений в основу і закритий знизу сіткою, виконаною у вигляді нескінченної стрічки і встановленої відносно конфузора з зазором з трьох сторін, а з четвертої виконана щілина, яка споряджена заслінкою та освітлювачем, утворюють камеру, під якою встановлено приймач яєць, споряджений вібратором, між вітками нескінченної стрічки встановлені відбійники, жорстко зв'язані з приймачем яєць, а в днищі основи виконано отвір, споряджений клапаном.

2. Пристрій за п.1, який відрізняється тим, що нижня частина конфузора за звуженням виконана сітчастою, розмір чарунок усіх сітчастих поверхонь і зазора між конфузором і нескінченною стрічкою не більше розміру комахи.

3. Пристрій за п.1 та 2, який відрізняється тим, що в нижній частині основи встановлені збірник мертвих метеликів, миюча ванна, сушильний валик та обертальні щітки з можливістю взаємодії з нескінченною стрічкою.

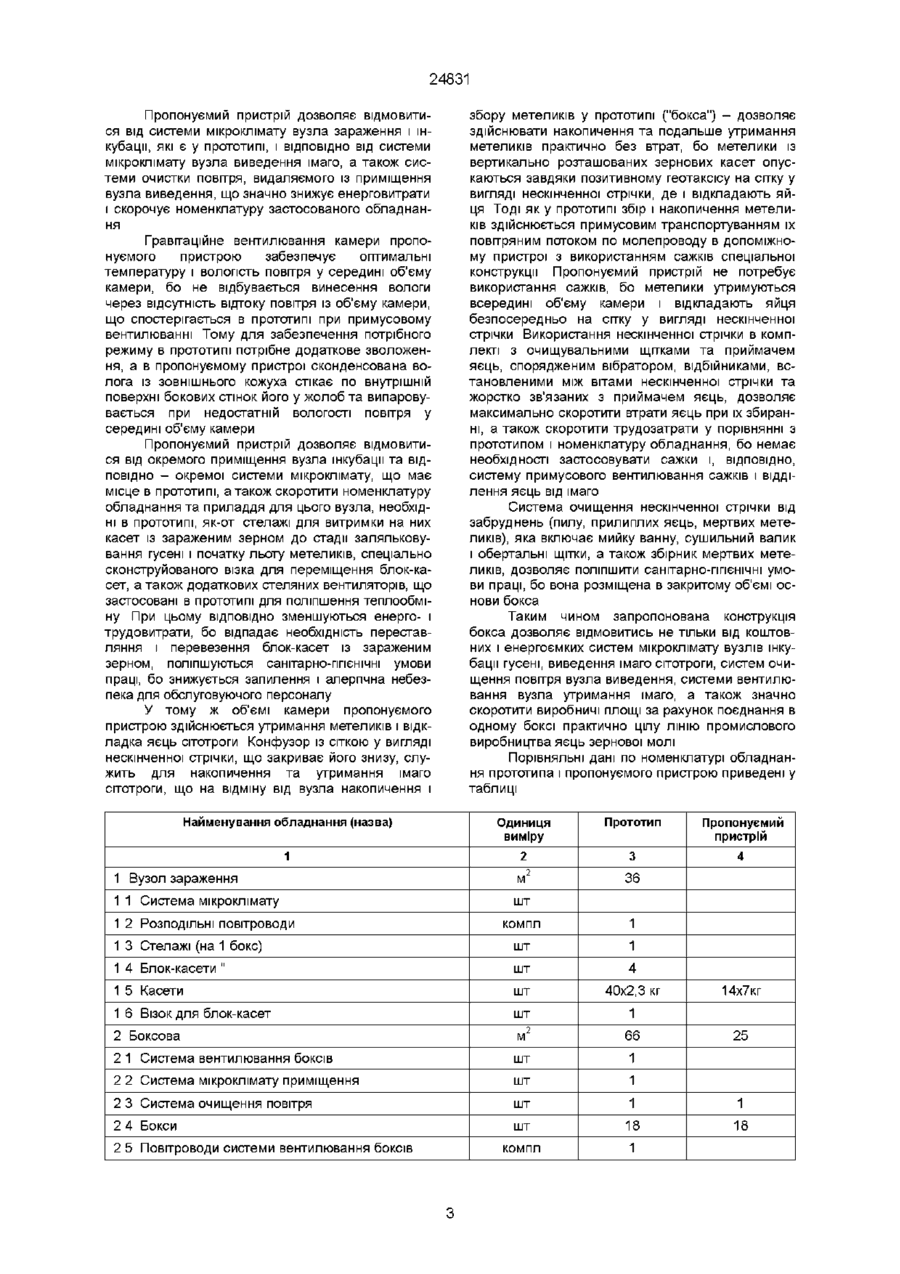

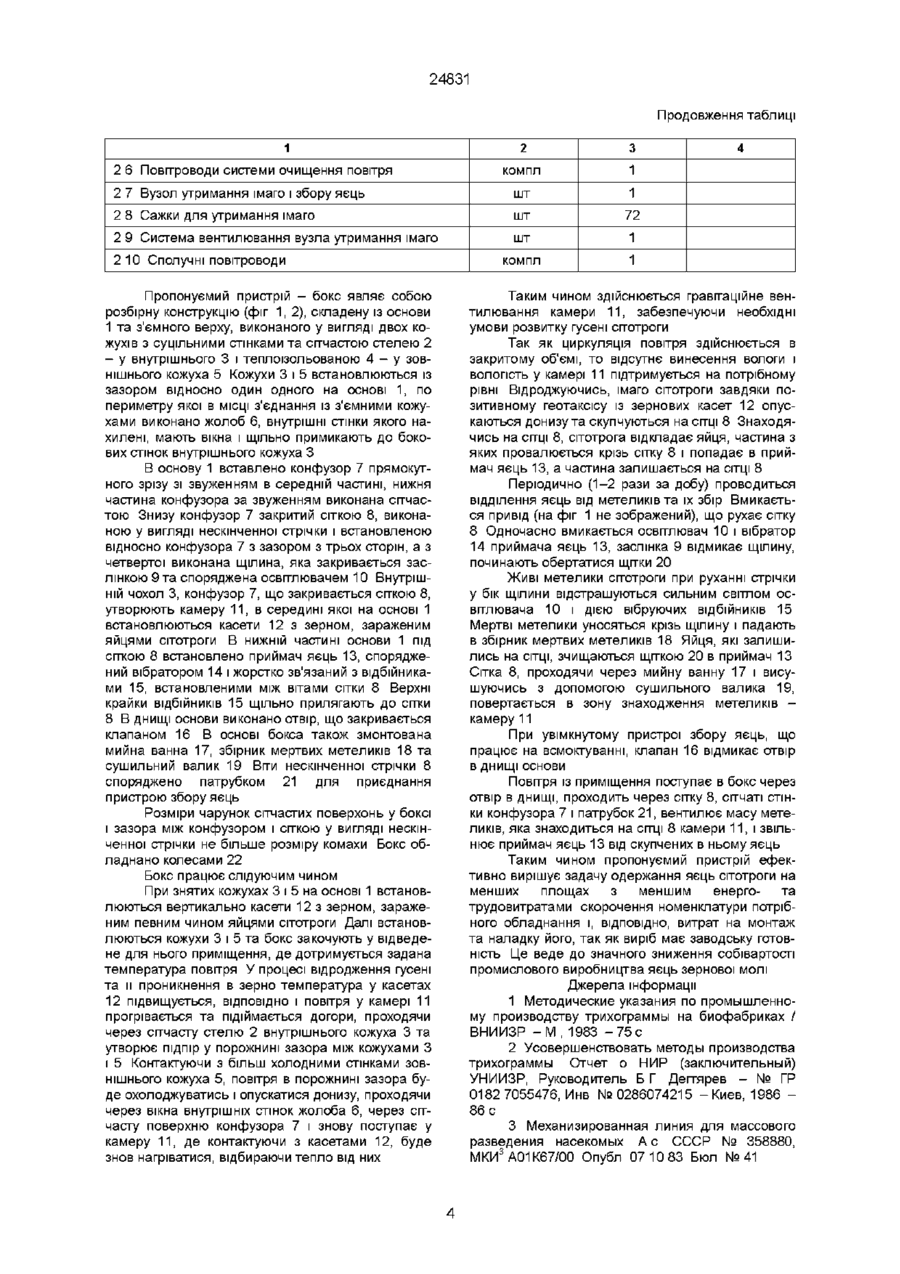

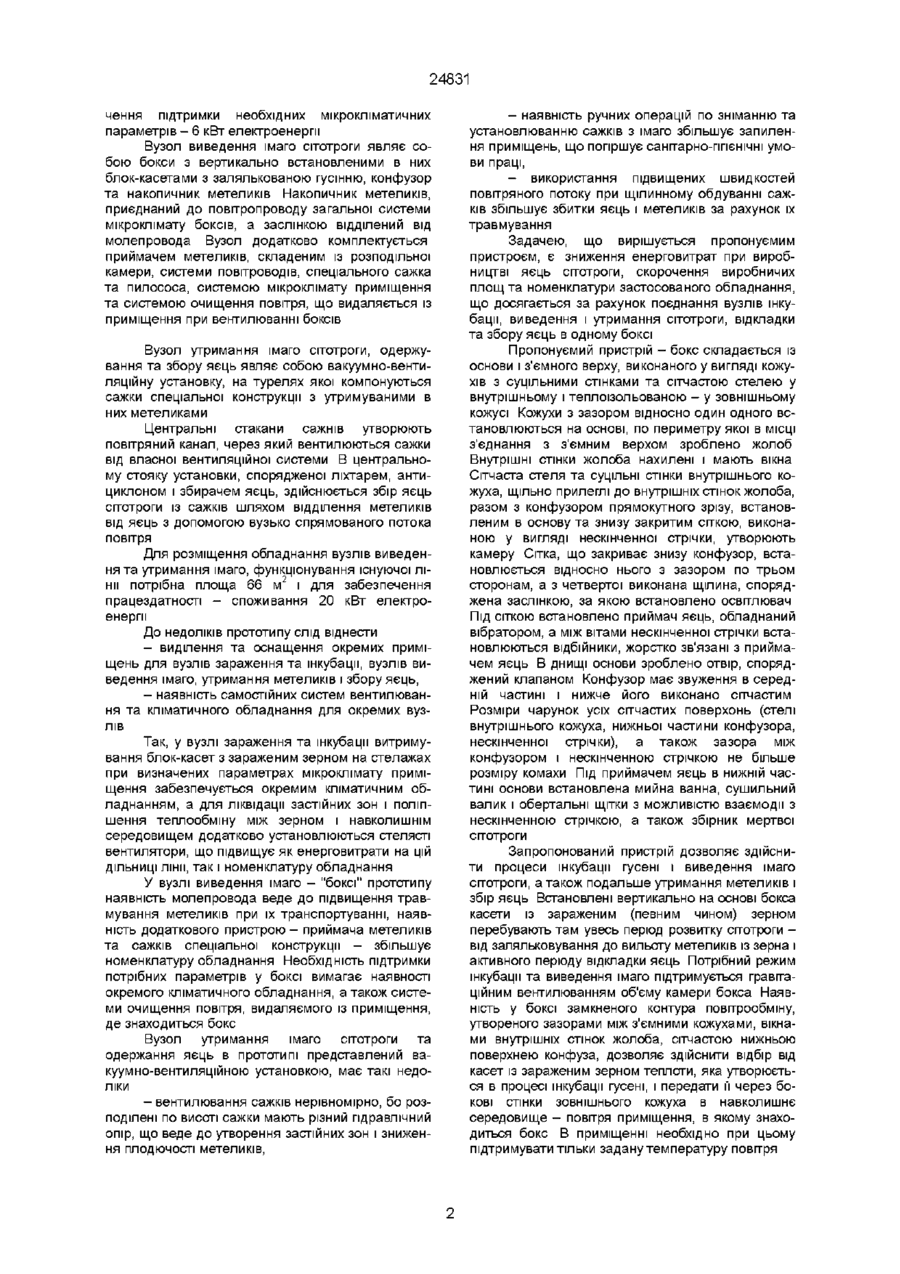

Текст

1 Пристрій для одержання яєць зернової молі, що містить вузол відродження гусені, вузол виведення імаго зернової молі, вузол одержання та відділювання яєць від імаго, який відрізняється тим, що вузол відродження гусені, вузол виведення імаго зернової молі, вузол одержання та відділювання яєць від метеликів представлені одним боксом, що складається з основи та знімного верху, виконаного у вигляді кожухів з суцільними стінками та сітчастою стелею у внутрішнього кожуха і теплоізольованою стелею у зовнішнього, які встановлюються з зазором відносно один одного на основі, по периметру основи в МІСЦІ з'єднання зі знімним верхом виконано жолоб, внутрішні стінки якого похилені та мають вікна, а сітчаста стеля та суцільні стінки внутрішнього кожуха щільно притиснуті до внутрішніх стінок жолоба, конфузор прямокутного зрізу зі звуженням в середній частині встановлений в основу і закритий знизу сіткою, виконаною у вигляді нескінченної стрічки і встановленої відносно конфузора з зазором з трьох сторін, а з четвертої виконана щілина, яка оснащена заслінкою та освітлювачем, утворюють камеру, під якою встановлено приймач яєць, оснащений вібратором, між витками нескінченної стрічки встановлені відбивачі, жорстко зв'язані з приймачем яєць, а в днищі основи виконано отвір, оснащений клапаном 2 Пристрій по п 1, який відрізняється тим, що нижня частина конфузора за звуженням виконана сітчастою, розмір чарунок усіх сітчастих поверхонь і зазору між конфузором і нескінченною стрічкою не більше розміру комахи 3 Пристрій по пп 1, 2, який відрізняється тим, що в нижній частині основи встановлені збірник мертвих метеликів, мийна ванна, сушильний валик та обертальні щітки з можливістю взаємодії з нескінченною стрічкою О CO Винахід відноситься до біологічного захисту рослин, а саме до технологічного обладнання для виробництва яєць зернової молі - сітотроги, яка використовується в якості "хазяїна" для масового напрацювання трихограми ВІДОМІ механізовані лінії промислового виробництва комах (1, 2, 3), які утворені з складаючих технологічну низку вузлів - зараження, виведення гусені та імаго зернової молі, утримання метеликів, збору і очищення яєць До недоліків відомих ЛІНІЙ слід віднести необхідність будівництвав для цього обладнання спеціалізованих типових приміщень - бюфабрик і неможливість використання цього обладнання в нетипових приміщеннях, наявність систем підтримання потребних волого-температурних параметрів для кожного з вузлів окремо, травматизм метеликів зернової молі в процесі їх транспортування продувом повітря по молепроводам, можливість розлггання метеликів при фасу вш ванні, що погіршує умови праці, наявність ручних операцій по збиранню, розфасуванню метеликів у касети, збору яєць Відома також технологічна ЛІНІЯ ПО виробництву яєць зернової молі (4), прийнята за прототип Вона складається з основних вузлів і зараження зерна та інкубації зернової молі (сітотроги), утримання метеликів, збору і очищення яєць сітотроги Вузол зараження у прототипі являє собою набір зернових касет, зібраних у контейнер та утворюючих блок-касети, стелажі, на яких розміщуються блок-касети, обладнання для підтримання необхідного мікроклімату в приміщенні вузла зараження, а також спеціальний візок для переміщення блок-касетта встановлення їх у вузлі виведення Для розміщення обладнання вузла зараження із розрахунку завантажування однієї існуючої лінії із 18 боксів потрібна площа 36 м2 і для забезпе 00 24831 чення підтримки необхідних мікрокліматичних параметрів - 6 кВт електроенергії Вузол виведення імаго сітотроги являє собою бокси з вертикально встановленими в них блок-касетами з залялькованою гусінню, конфузор та накопичник метеликів Накопичник метеликів, приєднаний до повітропроводу загальної системи мікроклімату боксів, а заслінкою відділений від молепровода Вузол додатково комплектується приймачем метеликів, складеним із розподільної камери, системи повітроводів, спеціального сажка та пилососа, системою мікроклімату приміщення та системою очищення повітря, що видаляється із приміщення при вентилюванні боксів Вузол утримання імаго сітотроги, одержування та збору яєць являє собою вакуумно-вентиляційну установку, на турелях якої компонуються сажки спеціальної конструкції з утримуваними в них метеликами Центральні стакани сажнів утворюють повітряний канал, через який вентилюються сажки від власної вентиляційної системи В центральному стояку установки, спорядженої ліхтарем, антициклоном і збирачем яєць, здійснюється збір яєць сітотроги із сажків шляхом відділення метеликів від яєць з допомогою вузько спрямованого потока повітря Для розміщення обладнання вузлів виведення та утримання імаго, функціонування існуючої лінії потрібна площа 66 м2 і для забезпечення працездатності - споживання 20 кВт електроенергії До недоліків прототипу слід віднести - виділення та оснащення окремих приміщень для вузлів зараження та інкубації, вузлів виведення імаго, утримання метеликів і збору яєць, - наявність самостійних систем вентилювання та кліматичного обладнання для окремих вузлів Так, у вузлі зараження та інкубації витримування блок-касет з зараженим зерном на стелажах при визначених параметрах мікроклімату приміщення забезпечується окремим кліматичним обладнанням, а для ліквідації застійних зон і поліпшення теплообміну між зерном і навколишнім середовищем додатково установлюються стелясті вентилятори, що підвищує як енерговитрати на цій ДІЛЬНИЦІ лінії, так і номенклатуру обладнання У вузлі виведення імаго - "боксі" прототипу наявність молепровода веде до підвищення травмування метеликів при їх транспортуванні, наявність додаткового пристрою - приймача метеликів та сажків спеціальної конструкції - збільшує номенклатуру обладнання Необхідність підтримки потрібних параметрів у боксі вимагає наявності окремого кліматичного обладнання, а також системи очищення повітря, видаляємого із приміщення, де знаходиться бокс Вузол утримання імаго сітотроги та одержання яєць в прототипі представлений вакуумно-вентиляційною установкою, має такі недоліки - вентилювання сажків нерівномірно, бо розподілені по висоті сажки мають різний гідравлічний опір, що веде до утворення застійних зон і зниження плодючості метеликів, - наявність ручних операцій по зніманню та установлюванню сажків з імаго збільшує запилення приміщень, що погіршує санітарно-гігієнічні умови праці, - використання підвищених швидкостей повітряного потоку при щілинному обдуванні сажків збільшує збитки яєць і метеликів за рахунок їх травмування Задачею, що вирішується пропонуємим пристроєм, є зниження енерговитрат при виробництві яєць сітотроги, скорочення виробничих площ та номенклатури застосованого обладнання, що досягається за рахунок поєднання вузлів інкубації, виведення і утримання сітотроги, відкладки та збору яєць в одному боксі Пропонуємий пристрій - бокс складається із основи і з'ємного верху, виконаного у вигляді кожухів з суцільними стінками та сітчастою стелею у внутрішньому і теплоізольованою - у зовнішньому кожусі Кожухи з зазором відносно один одного встановлюються на основі, по периметру якої в МІСЦІ з'єднання з з'ємним верхом зроблено жолоб Внутрішні стінки жолоба нахилені і мають вікна Сітчаста стеля та суцільні стінки внутрішнього кожуха, щільно прилеглі до внутрішніх стінок жолоба, разом з конфузором прямокутного зрізу, встановленим в основу та знизу закритим сіткою, виконаною у вигляді нескінченної стрічки, утворюють камеру Сітка, що закриває знизу конфузор, встановлюється відносно нього з зазором по трьом сторонам, а з четвертої виконана щілина, споряджена заслінкою, за якою встановлено освітлювач Під СІТКОЮ встановлено приймач яєць, обладнаний вібратором, а між вітами нескінченної стрічки встановлюються відбійники, жорстко зв'язані з приймачем яєць В днищі основи зроблено отвір, споряджений клапаном Конфузор має звуження в середній частині і нижче його виконано сітчастим Розміри чарунок усіх сітчастих поверхонь (стелі внутрішнього кожуха, нижньої частини конфузора, нескінченної стрічки), а також зазора між конфузором і нескінченною стрічкою не більше розміру комахи Під приймачем яєць в нижній частині основи встановлена мийна ванна, сушильний валик і обертальні щітки з можливістю взаємодії з нескінченною стрічкою, а також збірник мертвої сітотроги Запропонований пристрій дозволяє здійснити процеси інкубації гусені і виведення імаго сітотроги, а також подальше утримання метеликів і збір яєць Встановлені вертикально на основі бокса касети із зараженим (певним чином) зерном перебувають там увесь період розвитку сітотроги від заляльковування до вильоту метеликів із зерна і активного періоду відкладки яєць Потрібний режим інкубації та виведення імаго підтримується гравггаційним вентилюванням об'єму камери бокса Наявність у боксі замкненого контура повітрообміну, утвореного зазорами між з'ємними кожухами, вікнами внутрішніх стінок жолоба, сітчастою нижньою поверхнею конфуза, дозволяє здійснити відбір від касет із зараженим зерном теплоти, яка утворюється в процесі інкубації гусені, і передати її через бокові стінки зовнішнього кожуха в навколишнє середовище - повітря приміщення, в якому знаходиться бокс В приміщенні необхідно при цьому підтримувати тільки задану температуру повітря 24831 Пропонуємий пристрій дозволяє відмовитися від системи мікроклімату вузла зараження і інкубації, які є у прототипі, і ВІДПОВІДНО від системи мікроклімату вузла виведення імаго, а також системи очистки повітря, видаляємого із приміщення вузла виведення, що значно знижує енерговитрати і скорочує номенклатуру застосованого обладнання Гравггаційне вентилювання камери пропонуємого пристрою забезпечує оптимальні температуру і вологість повітря у середині об'єму камери, бо не відбувається винесення вологи через відсутність відтоку повітря із об'єму камери, що спостерігається в прототипі при примусовому вентилюванні Тому для забезпечення потрібного режиму в прототипі потрібне додаткове зволоження, а в пропонуємому пристрої сконденсована волога із зовнішнього кожуха стікає по внутрішній поверхні бокових стінок його у жолоб та випаровувається при недостатній вологості повітря у середині об'єму камери Пропонуємий пристрій дозволяє відмовитися від окремого приміщення вузла інкубації та ВІДПОВІДНО - окремої системи мікроклімату, що має місце в прототипі, а також скоротити номенклатуру обладнання та приладдя для цього вузла, необхідні в прототипі, як-от стелажі для витримки на них касет із зараженим зерном до стадії заляльковування гусені і початку льоту метеликів, спеціально сконструйованого візка для переміщення блок-касет, а також додаткових стеляних вентиляторів, що застосовані в прототипі для поліпшення теплообміну При цьому ВІДПОВІДНО зменшуються енерго- і трудовитрати, бо відпадає необхідність переставляння і перевезення блок-касет із зараженим зерном, поліпшуються санітарно-гігієнічні умови праці, бо знижується запилення і алергічна небезпека для обслуговуючого персоналу У тому ж об'ємі камери пропонуємого пристрою здійснюється утримання метеликів і відкладка яєць сітотроги Конфузор із сіткою у вигляді нескінченної стрічки, що закриває його знизу, служить для накопичення та утримання імаго сітотроги, що на відміну від вузла накопичення і Найменування обладнання (назва) 1 збору метеликів у прототипі ("бокса") - дозволяє здійснювати накопичення та подальше утримання метеликів практично без втрат, бо метелики із вертикально розташованих зернових касет опускаються завдяки позитивному геотаксісу на сітку у вигляді нескінченної стрічки, де і відкладають яйця Тоді ЯК у прототипі збір і накопичення метеликів здійснюється примусовим транспортуванням їх повітряним потоком по молепроводу в допоміжному пристрої з використанням сажків спеціальної конструкції Пропонуємий пристрій не потребує використання сажків, бо метелики утримуються всередині об'єму камери і відкладають яйця безпосередньо на сітку у вигляді нескінченної стрічки Використання нескінченної стрічки в комплекті з очищувальними щітками та приймачем яєць, спорядженим вібратором, відбійниками, встановленими між вітами нескінченної стрічки та жорстко зв'язаних з приймачем яєць, дозволяє максимально скоротити втрати яєць при їх збиранні, а також скоротити трудозатрати у порівнянні з прототипом і номенклатуру обладнання, бо немає необхідності застосовувати сажки і, ВІДПОВІДНО, систему примусового вентилювання сажків і відділення яєць від імаго Система очищення нескінченної стрічки від забруднень (пилу, прилиплих яєць, мертвих метеликів), яка включає мийку ванну, сушильний валик і обертальні щітки, а також збірник мертвих метеликів, дозволяє поліпшити санітарно-гігієнічні умови праці, бо вона розміщена в закритому об'ємі основи бокса Таким чином запропонована конструкція бокса дозволяє відмовитись не тільки від коштовних і енергоємких систем мікроклімату вузлів інкубації гусені, виведення імаго сітотроги, систем очищення повітря вузла виведення, системи вентилювання вузла утримання імаго, а також значно скоротити виробничі площі за рахунок поєднання в одному боксі практично цілу ЛІНІЮ промислового виробництва яєць зернової молі Порівняльні дані по номенклатурі обладнання прототипа і пропонуємого пристрою приведені у таблиці Одиниця виміру Прототип Пропонуємий пристрій 4 2 3 1 Вузол зараження м2 36 1 1 Система мікроклімату шт 1 2 РОЗПОДІЛЬНІ повітроводи компл 1 1 3 Стелажі (на 1 бокс) шт 1 1 4 Блок-касети " шт 4 1 5 Касети шт 40x2,3 кг 14x7кг 1 6 Візок ДЛЯ блок-касет шт 1 2 Боксова м2 66 2 1 Система вентилювання боксів шт 1 2 2 Система мікроклімату приміщення шт 1 2 3 Система очищення повітря шт 1 1 2 4 Бокси шт 18 18 компл 1 2 5 Повітроводи системи вентилювання боксів 25 24831 Продовження таблиці 1 2 3 компл 1 2 7 Вузол утримання імаго і збору яєць шт 1 2 8 Сажки для утримання імаго шт 72 шт 1 компл 1 2 6 Повітроводи системи очищення повітря 2 9 Система вентилювання вузла утримання імаго 2 10 Сполучні повітроводи Пропонуємий пристрій - бокс являє собою розбірну конструкцію (фіг 1, 2), складену із основи 1 та з'ємного верху, виконаного у вигляді двох кожухів з суцільними стінками та сітчастою стелею 2 - у внутрішнього 3 і теплоізольованою 4 - у зовнішнього кожуха 5 Кожухи 3 і 5 встановлюються із зазором відносно один одного на основі 1, по периметру якої в МІСЦІ з'єднання із з'ємними кожухами виконано жолоб 6, внутрішні стінки якого нахилені, мають вікна і щільно примикають до бокових стінок внутрішнього кожуха З В основу 1 вставлено конфузор 7 прямокутного зрізу зі звуженням в середній частині, нижня частина конфузора за звуженням виконана сітчастою Знизу конфузор 7 закритий сіткою 8, виконаною у вигляді нескінченної стрічки і встановленою відносно конфузора 7 з зазором з трьох сторін, а з четвертої виконана щілина, яка закривається заслінкою 9 та споряджена освітлювачем 10 Внутрішній чохол 3, конфузор 7, що закривається сіткою 8, утворюють камеру 11, в середині якої на основі 1 встановлюються касети 12 з зерном, зараженим яйцями сітотроги В нижній частині основи 1 під сіткою 8 встановлено приймач яєць 13, споряджений вібратором 14 і жорстко зв'язаний з відбійниками 15, встановленими між вітами сітки 8 Верхні крайки відбійників 15 щільно прилягають до сітки 8 В днищі основи виконано отвір, що закривається клапаном 16 В основі бокса також змонтована мийна ванна 17, збірник мертвих метеликів 18 та сушильний валик 19 Вгги нескінченної стрічки 8 споряджено патрубком 21 для приєднання пристрою збору яєць Розміри чарунок сітчастих поверхонь у боксі і зазора між конфузором і сіткою у вигляді нескінченної стрічки не більше розміру комахи Бокс обладнано колесами 22 Бокс працює слідуючим чином При знятих кожухах 3 і 5 на основі 1 встановлюються вертикально касети 12 з зерном, зараженим певним чином яйцями сітотроги Далі встановлюються кожухи 3 і 5 та бокс закочують у відведене для нього приміщення, де дотримується задана температура повітря У процесі відродження гусені та и проникнення в зерно температура у касетах 12 підвищується, ВІДПОВІДНО і повітря у камері 11 прогрівається та підіймається догори, проходячи через сітчасту стелю 2 внутрішнього кожуха 3 та утворює підпір у порожнині зазора між кожухами З і 5 Контактуючи з більш холодними стінками зовнішнього кожуха 5, повітря в порожнині зазора буде охолоджуватись і опускатися донизу, проходячи через вікна внутрішніх стінок жолоба 6, через сітчасту поверхню конфузора 7 і знову поступає у камеру 11, де контактуючи з касетами 12, буде знов нагріватися, відбираючи тепло від них 4 Таким чином здійснюється гравггаційне вентилювання камери 11, забезпечуючи необхідні умови розвитку гусені сітотроги Так як циркуляція повітря здійснюється в закритому об'ємі, то відсутнє винесення вологи і вологість у камері 11 підтримується на потрібному рівні Відроджуючись, імаго сітотроги завдяки позитивному геотаксісу із зернових касет 12 опускаються донизу та скупчуються на СІТЦІ 8 Знаходячись на СІТЦІ 8, сітотрога відкладає яйця, частина з яких провалюється крізь сітку 8 і попадає в приймач яєць 13, а частина залишається на СІТЦІ 8 Періодично (1-2 рази за добу) проводиться відділення яєць від метеликів та їх збір Вмикається привід (на фіг 1 не зображений), що рухає сітку 8 Одночасно вмикається освітлювач 10 і вібратор 14 приймача яєць 13, заслінка 9 відмикає щілину, починають обертатися щітки 20 Живі метелики сітотроги при руханні стрічки у бік щілини відстрашуються сильним світлом освітлювача 10 і дією вібруючих відбійників 15 Мертві метелики уносяться крізь щілину і падають в збірник мертвих метеликів 18 Яйця, які залишились на СІТЦІ, зчищаються щіткою 20 в приймач 13 Сітка 8, проходячи через мийну ванну 17 і висушуючись з допомогою сушильного валика 19, повертається в зону знаходження метеликів камеру 11 При увімкнутому пристрої збору яєць, що працює на всмоктуванні, клапан 16 відмикає отвір в днищі основи Повітря із приміщення поступає в бокс через отвір в днищі, проходить через сітку 8, сітчаті стінки конфузора 7 і патрубок 21, вентилює масу метеликів, яка знаходиться на СІТЦІ 8 камери 11, і звільнює приймач яєць 13 від скупчених в ньому яєць Таким чином пропонуємий пристрій ефективно вирішує задачу одержання яєць сітотроги на менших площах з меншим енерго- та трудовитратами скорочення номенклатури потрібного обладнання і, ВІДПОВІДНО, витрат на монтаж та наладку його, так як виріб має заводську готовність Це веде до значного зниження собівартості промислового виробництва яєць зернової молі Джерела інформації 1 Методические указания по промышленному производству трихограммы на биофабриках / ВНИИЗР - М , 1983 - 7 5 с 2 Усовершенствовать методы производства трихограммы Отчет о НИР (заключительный) УНИИЗР, Руководитель Б Г Дегтярев - № ГР 0182 7055476, Инв №0286074215 -Киев, 1986 86 с 3 Механизированная линия для массового разведения насекомых А с СССР № 358880, МКИ3А01К67/00 Опубл 07 10 83 Бюл №41 24831 4 Разработать экспериментальный образец механизированной линии для производства трихограммы Отчет о НИР (годовой), ИТИ "Био техника", Руководитель И П Старчевский - № ГР 0196 013598, - прототип Тираж50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03 24831

Дивитися

Додаткова інформація

Назва патенту англійською

Device for production of grain moth eggs

Автори англійською

Shykalovskyi Volodymyr Ivanovych

Назва патенту російською

Устройство для получения яиц зерновой моли

Автори російською

Шикаловский Владимир Иванович

МПК / Мітки

МПК: A01K 67/00

Мітки: молі, пристрій, яєць, одержання, зернової
