Установка для просіювання матеріалів

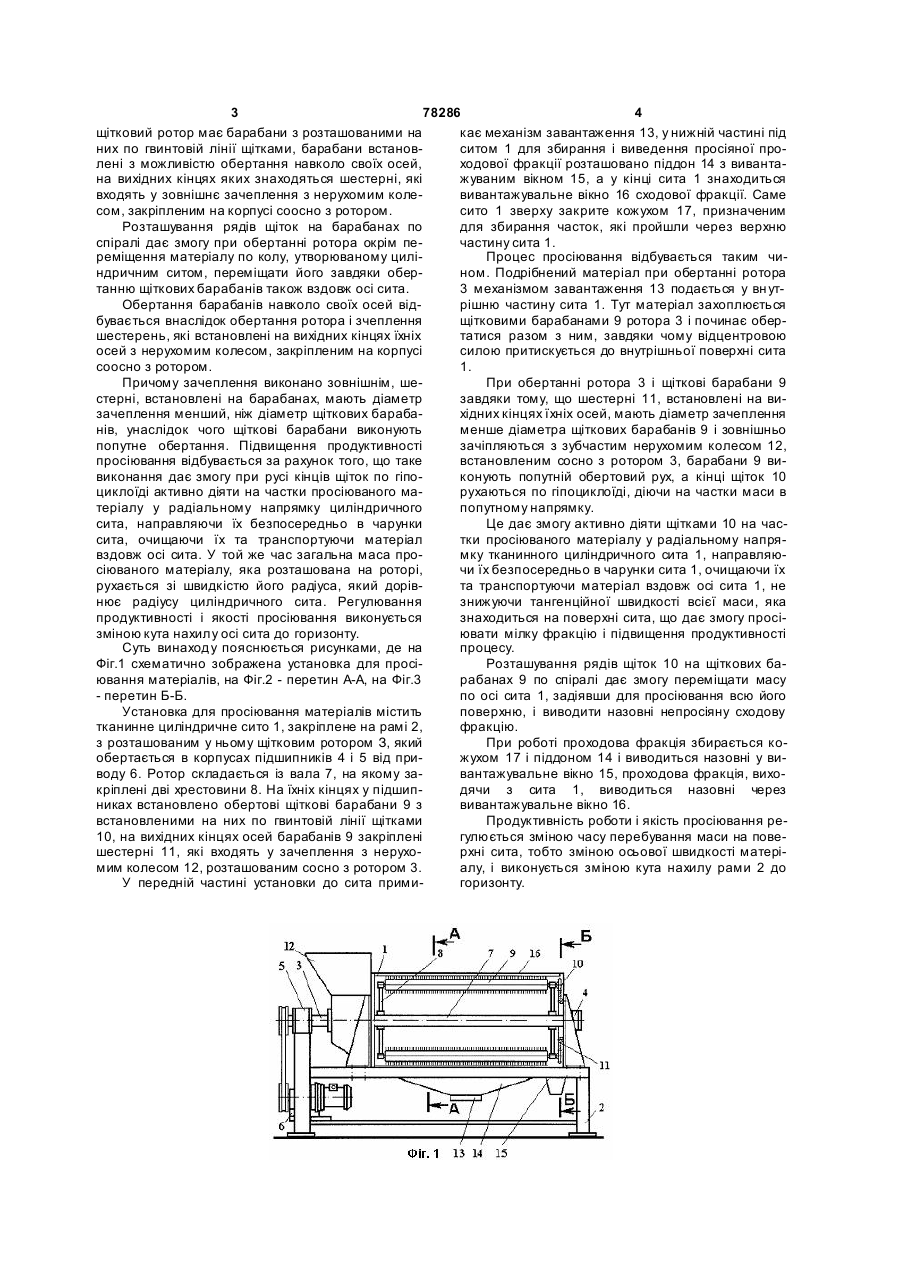

Установка для просіювання матеріалів, що містить циліндричне сито, щітковий ротор, механізм завантаження і вивантажувальні вікна, яка відрізняє ться тим, що щітковий ротор має барабани з розташованими на них по гвинтовій лінії щітками, при цьому барабани встановлені з можливістю обертання навколо своїх осей, на вихідних кінцях яких знаходяться шестерні, які входять у зовнішнє зачеплення з нерухомим колесом, закріпленим на рамі співвісно з ротором. (19) (21) 20040907755 (22) 23.09.2004 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Чехов Анатолій Васильович, Кисельов Олексій Васильович, Гриценко Віктор Трохимович, Рогач Юрій Петрович (73) ІНСТИТУТ ОЛІЙНИХ КУЛЬТУР УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ Н АУК (56) SU, 1128991, 15.12.1984 UA, 66909, 15.06.2004 SU, 272037, 26.05.1970 3 78286 4 щітковий ротор має барабани з розташованими на кає механізм завантаження 13, у нижній частині під них по гвинтовій лінії щітками, барабани встановситом 1 для збирання і виведення просіяної пролені з можливістю обертання навколо своїх осей, ходової фракції розташовано піддон 14 з вивантана вихідних кінцях яких знаходяться шестерні, які жуваним вікном 15, а у кінці сита 1 знаходиться входять у зовнішнє зачеплення з нерухомим колевивантажувальне вікно 16 сходової фракції. Саме сом, закріпленим на корпусі соосно з ротором. сито 1 зверху закрите кожухом 17, призначеним Розташування рядів щіток на барабанах по для збирання часток, які пройшли через верхню спіралі дає змогу при обертанні ротора окрім печастину сита 1. реміщення матеріалу по колу, утворюваному циліПроцес просіювання відбувається таким чиндричним ситом, переміщати його завдяки оберном. Подрібнений матеріал при обертанні ротора танню щіткових барабанів також вздовж осі сита. 3 механізмом завантаження 13 подається у вн утОбертання барабанів навколо своїх осей відрішню частину сита 1. Тут матеріал захоплюється бувається внаслідок обертання ротора і зчеплення щітковими барабанами 9 ротора 3 і починає обершестерень, які встановлені на вихідних кінцях їхніх татися разом з ним, завдяки чому відцентровою осей з нерухомим колесом, закріпленим на корпусі силою притискується до внутрішньої поверхні сита соосно з ротором. 1. Причому зачеплення виконано зовнішнім, шеПри обертанні ротора 3 і щіткові барабани 9 стерні, встановлені на барабанах, мають діаметр завдяки тому, що шестерні 11, встановлені на визачеплення менший, ніж діаметр щіткових барабахідних кінцях їхніх осей, мають діаметр зачеплення нів, унаслідок чого щіткові барабани виконують менше діаметра щіткових барабанів 9 і зовнішньо попутне обертання. Підвищення продуктивності зачіпляються з зубчастим нерухомим колесом 12, просіювання відбувається за рахунок того, що таке встановленим сосно з ротором 3, барабани 9 вивиконання дає змогу при русі кінців щіток по гіпоконують попутній обертовий рух, а кінці щіток 10 циклоїді активно діяти на частки просіюваного марухаються по гіпоциклоїді, діючи на частки маси в теріалу у радіальному напрямку циліндричного попутному напрямку. сита, направляючи їх безпосередньо в чарунки Це дає змогу активно діяти щітками 10 на чассита, очищаючи їх та транспортуючи матеріал тки просіюваного матеріалу у радіальному напрявздовж осі сита. У той же час загальна маса промку тканинного циліндричного сита 1, направляюсіюваного матеріалу, яка розташована на роторі, чи їх безпосередньо в чарунки сита 1, очищаючи їх рухається зі швидкістю його радіуса, який дорівта транспортуючи матеріал вздовж осі сита 1, не нює радіусу циліндричного сита. Регулювання знижуючи тангенційної швидкості всієї маси, яка продуктивності і якості просіювання виконується знаходиться на поверхні сита, що дає змогу просізміною кута нахилу осі сита до горизонту. ювати мілку фракцію і підвищення продуктивності Суть винаходу пояснюється рисунками, де на процесу. Фіг.1 схематично зображена установка для просіРозташування рядів щіток 10 на щіткових баювання матеріалів, на Фіг.2 - перетин А-А, на Фіг.3 рабанах 9 по спіралі дає змогу переміщати масу - перетин Б-Б. по осі сита 1, задіявши для просіювання всю його Установка для просіювання матеріалів містить поверхню, і виводити назовні непросіяну сходову тканинне циліндричне сито 1, закріплене на рамі 2, фракцію. з розташованим у ньому щітковим ротором З, який При роботі проходова фракція збирається кообертається в корпусах підшипників 4 і 5 від прижухом 17 і піддоном 14 і виводиться назовні у виводу 6. Ротор складається із вала 7, на якому завантажувальне вікно 15, проходова фракція, вихокріплені дві хрестовини 8. На їхніх кінцях у підшипдячи з сита 1, виводиться назовні через никах встановлено обертові щіткові барабани 9 з вивантажувальне вікно 16. встановленими на них по гвинтовій лінії щітками Продуктивність роботи і якість просіювання ре10, на вихідних кінцях осей барабанів 9 закріплені гулюється зміною часу перебування маси на повешестерні 11, які входять у зачеплення з нерухорхні сита, тобто зміною осьової швидкості матерімим колесом 12, розташованим сосно з ротором 3. алу, і виконується зміною кута нахилу рами 2 до У передній частині установки до сита примигоризонту. 5 Комп’ютерна в ерстка А. Крулевський 78286 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
