Установка фільтраційного сушіння сипких матеріалів

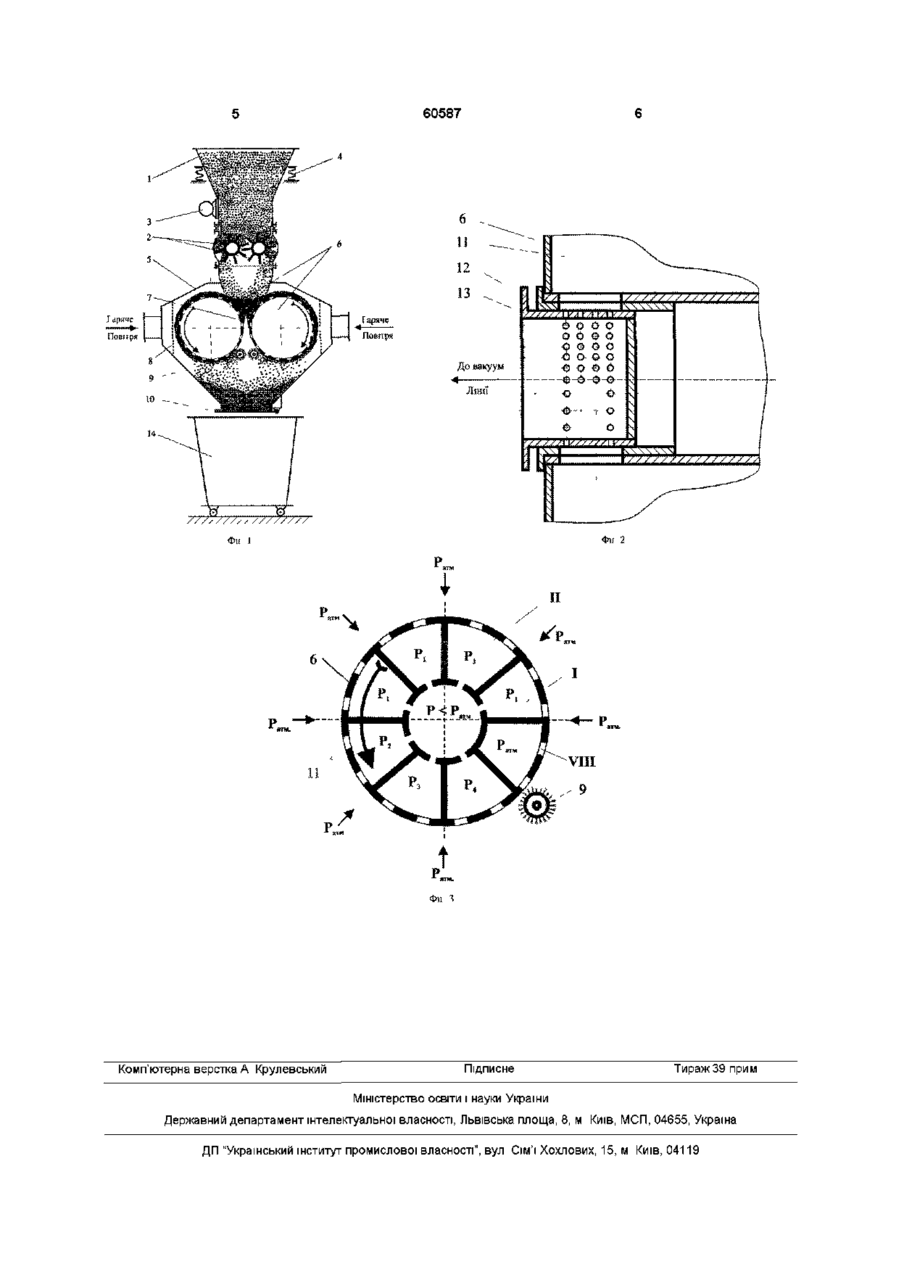

І Установка фільтраційного сушіння сипких матеріалів, яка містить встановлений у сушильній камері перший перфорований барабан, розділений суцільними радіальними перегородками, що утворюють окремі ізольовані одна від одної секції, систему нагріву, подачі й виносу теплоносія, яка відрізняється тим, що вона додатково містить другий барабан, розташований паралельно до першого, перегородку, розташовану між ними, при цьому кожен барабан оснащений принаймні однією диференційно перфорованою втулкою, встановленою у торці 2 Установка за п 1 , яка відрізняється тим, що обидва барабани оснащені щітками, встановленими у зоні вивантаження сухого матеріалу з можливістю обертання Винахід відноситься до сушіння твердих матеріалів з використанням тепла, причому газ пронизує шар матеріалу і може бути використаний для сушіння сипких зернистих матеріалів в ХІМІЧНІЙ, харчовій, легкій та інших галузях промисловості Відома установка фільтраційного сушіння сипких матеріалів, яка містить камеру для підводу теплоносія і розташований в ній транспортер зі стрічкою для переміщення шару вологого матеріалу від завантажувального бункера до розвантажувального та камеру розрідження (Деклараційний патент Украйни №44604 A F26B3/06 опубл 15 02 2002 Бюл №2) Однак, наявність перпендикулярно розташованих скребкових транспортерів, суттєво ускладнює конструкцію сушильного обладнання, обмежує зону обслуговування стрічкового транспортера, збільшує розміри камери підводу теплоносія та матеріалоємність установки в цілому Відома барабанна установка фільтраційного сушіння, яка містить перфорований барабан, розділений суцільними радіальними перегородками, які утворюють окремі ізольовані одна від одної секції, систему нагріву, подачі і виносу теплоносія (Патент України №19539 A F26B11/02 опубл 25 12 1997 Бюл №6) Однак, використання даної установки для сушіння зернистих матеріалів є неможливим через трудність забезпечення рівномірної товщини шару Диференційно перфорована кришка щільно притиснута всією поверхнею до торця барабану, приводить до швидкого зношування робочих поверхонь і вимагає використання ущільнення розташованих на робочій частині барабану, що ускладнює його експлуатацію В основу даного винаходу поставлене завдання, вдосконалити установку фільтраційного сушіння сипких зернистих матеріалів, у якій встановлення двох перфорованих барабанів, та нових елементів дозволило би максимально використовувати об'єм сушильної камери, інтенсифікувати процес фільтраційного сушіння, забезпечити утворення рівномірного шару вологого матеріалу, спростити конструкцію установки, збільшити ступінь використання теплової енергії та продуктивність сушіння, спростити і полегшити обслуговування установки Поставлене завдання вирішується тим, що установка фільтраційного сушіння сипких матеріалів, яка містить встановлений у сушильній камері перший перфорований барабан, розділений суцільними радіальними перегородками, що утворюють окремі ізольовані одна від одної секції, систему нагріву, подачі і виносу теплоносія, згідно винаходу, додатково містить ще один барабан, розташований паралельно до першого, перегородку розташовану між ними, при цьому кожен барабан оснащений принаймні однією диференційно 1 00 ю о (О 60587 перфорованою втулкою, встановленою у торці ний барабан розділений ребрами 11 на окремі ізольовані між собою секції (І, II, III, , VIII) ПерВстановлення додаткового барабану дозволяє форований барабан до вакуумної лінії під'єднуєтьмаксимально використати об'єм сушильної камеся через втулки перехідну 12 і перфоровану 13 ри Перегородка між барабанами забезпечує Сухий матеріал вивантажується у контейнер 14 щільне прилягання сипкого матеріалу до перфорованої поверхні і формування рівномірного шару Установка працює наступним чином ВключаПри обертанні барабанів висота шару матеріалу ється вібратор 3, подача гарячого повітря, вакуумформується за рахунок величини розрідження, яка ЛІНІЯ, обертання барабанів 6 і щіток 9 Вологий вздовж зони сушіння зменшується за рахунок змематеріал поступає у бункер 1 і за допомогою дозаншення живого перетину диференціиної перфораторів 2 подається у сушильну камеру 5 на два ції втулки, товщина шару при цьому також зменперфорованих барабани 6, між якими встановлена шується, за рахунок самоосипання сухого перегородка 7 і які обертаються у протилежні стоматеріалу під дією сил тяжіння Таке формування рони Перегородка 7 служить для формування товщини шару сипкого матеріалу дозволяє спросрівномірного шару зернистого матеріалу За рахутити конструкцію сушильної установки, забезпечинок розрідження вологий матеріал міцно притискути рівномірний розподіл сипкого матеріалу вздовж ється до перфорованої поверхні барабану і оберзони сушіння, інтенсифікувати процес сушіння, за тається разом з ним у напрямку зображеному на рахунок вирівнювання швидкості фільтрування фіг 1 Гаряче повітря подається у сушильну каметеплоносія крізь сухі і вологі ділянки матеріалу, що ру через щільну металеву сітку 8, яка виключає підвищує ступінь використання теплової енергії, попадання дрібнодисперсної фракції до системи збільшує продуктивність сушіння, спрощує конснагріву і подачі теплоносія При цьому теплоносій трукцію і полегшує обслуговування установки під дією перепаду тисків профільтровується крізь шар зернистого матеріалу і висушує його ВеличиДоцільно оснастити барабани щітками, встана розрідження зменшується від І до VII секції новленими у зоні вивантаження сухого матеріалу з Рі>Р2>Рз>Р4 (як показано на фігЗ) за рахунок зміможливістю обертання Це дозволить виключить ни живого перетину перфорованої втулки 13 закупорювання перфорованої поверхні барабанів (фіг 2) Остання VIII секція ізольована від вакуумзалишками сухого матеріалу у процесі його екслінм і на цій позиції відбувається вивантаження плуатації сухого матеріалу у бункер 14 за допомогою щіток На фіг 1 схематично зображена установка фі9, які обертаються на зустріч барабанові 6 Дифельтраційного сушіння сипкого зернистого матеріаренційно перфорована втулка 13 кріпиться у торці лу На фіг 2 розріз торця сушильного барабану На барабану і до лінії розрідження Для запобігання фіг 3 схема розподілу перепаду тисків у секціях зношення основи перфорованого барабану 6 при перфорованого сушильного барабану його обертанні відносно диференційно перфороУстановка фільтраційного сушіння сипкого зеваної втулки 13, в установці передбачена перехідрнистого матеріалу містить бункер 1, у який засина втулка 12, яка одночасно є підшипником ковпається вологий зернистий матеріал і встановлені зання Щоби виключити зависання вологого дозатор 2 і вібратор 3 Бункер 1 на фундамент матеріалу внаслідок злежування або ущільнення встановлюють через систему пружин 4 Нижня та утворення так званої лійки, на бункері 1 встаночастина бункера кріпиться до сушильної камери 5, влений вібратор 3 Амплітуду та частоту коливану якій встановлюють перфоровані барабани 6 ня бункера 1 встановлюють експериментальним Перфоровані барабани розділені між собою перешляхом у залежності від вологості та адгезійних городкою 7, а від системи подачі гарячого тепловластивостей сипкого матеріалу Під пружинена носія - щільною металевою сіткою 8 На барабані 6 кришка 10 служить для автоматичного вивантау зоні вивантаження сухого матеріалу встановлені ження сухого матеріалу у бункер 14 щітки 9 Нижня частина сушильної камери закривається підпружиненою кришкою 10 Перфорова 60587 о о оо О О ©О О О GО йооо о ©о Фи 2 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
