Аеродинамічна труба

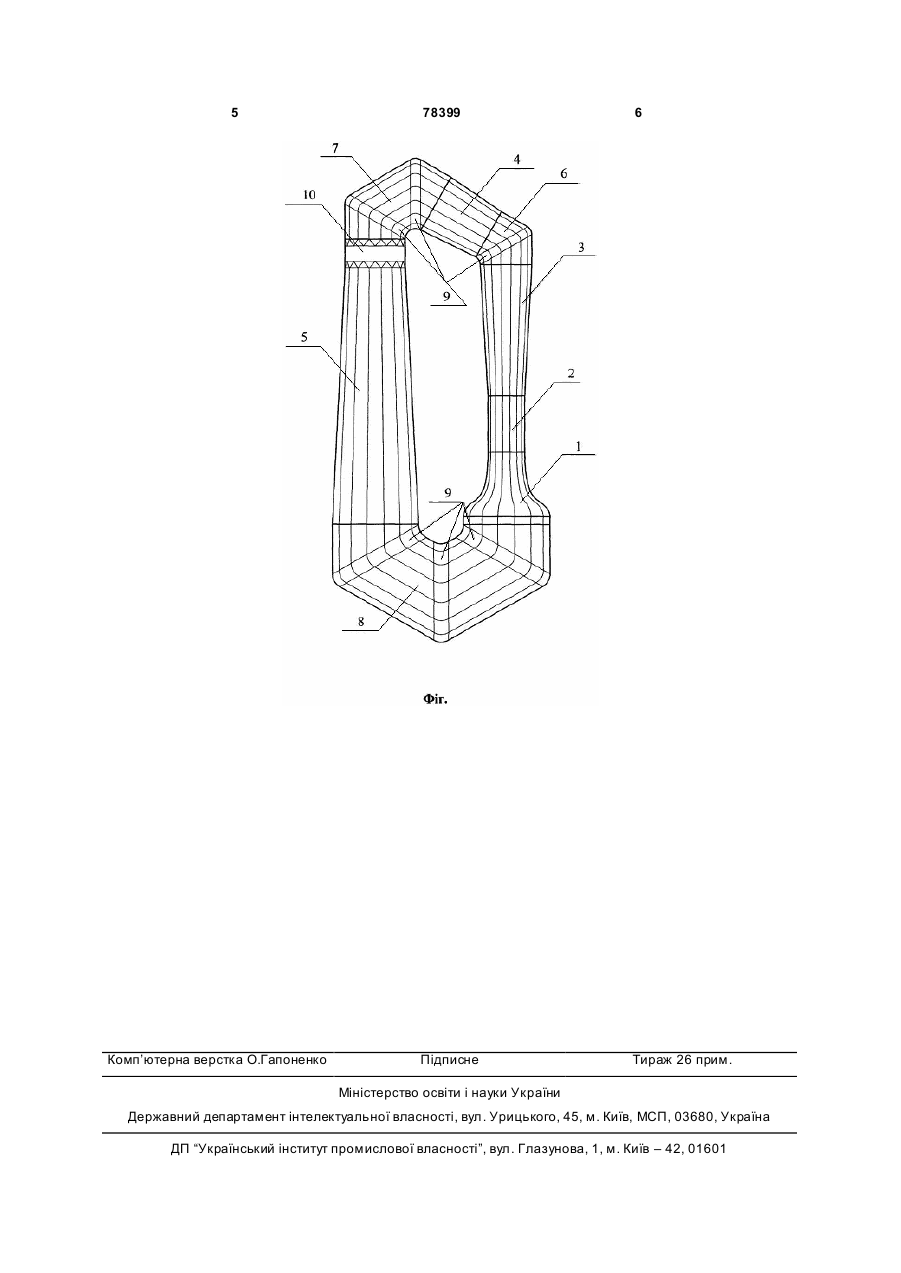

1. Аеродинамічна труба замкненого типу, яка містить конфузор, робочу зону, дифузор, один або декілька зворотних каналів, вентиляторну установку і поворотні коліна, яка відрізняється тим, що 3 78399 4 коліна з більшим кутом повороту потоку збільшульшим кутом повороту потоку розташовані в переється, причому сумарний коефіцієнт гідравлічних тині, де швидкість потоку менше, при цьому, втрат в поворотних колінах збільшується, порівнязменшуються сумарні гідравлічні втрати, та, відпоно з аналогом. У той же час, гідравлічні втрати відно потужність приводу, а також зменшуються пропорційні квадрату швидкості, тому при певному загальні геометричні розміри та матеріалоємність коефіцієнті відновлення тиску в дифузорному каконструкції. налі між першим і другим коліном, сумарні гідрав- застосування в контурі АДТ поворотних колін лічні втрати зменшуються, тому що, фактично, що містять поворотні решітки з кутом повороту більша частина сумарного коефіцієнта гідравлічпотоку 60°, що зменшує коефіцієнт гідравлічних них втрат поворотних колін переноситься в ділянку втрат поворотних колін і, також зменшує матеріаконтуру, де швидкість потоку менше. Крім того, лоємність конструкції. зменшення коефіцієнта гідравлічних втрат першоСполучення вищевикладених відомих і відмінго поворотного коліна дозволяє збільшити швидних ознак забезпечує зменшення гідравлічних кість у перетині, де воно розташовано і, відповідно втрат і, відповідно потужності приводу а також зменшити ступінь розширення та довжину дифузменшення матеріалоємності конструкції. зора, що приведе до зменшення втрат повного Сутність винаходу пояснюється графічно, де тиску в ди фузорі, його геометричних розмірів та на Фіг. зображена схема запропонованої АДТ. матеріалоємності конструкції АДТ. Конструкція АДТ складається з: конфузору 1, З метою зменшення коефіцієнта гідравлічних робочої зони 2, дифузору 3, дифузору зворотного втрат колін, з кутами повороту потоку більше 90°, каналу 4, зворотного каналу 5, поворотних колін 6, ці коліна можуть бути виконані з декількома пово7, 8, що містять поворотні решітки 9, вентиляторротними решітками. Зокрема, контур АДТ може ної установки 10. містити поворотні коліна, що включають поворотні АДТ працює наступним чином: Вентиляторна решітки з кутом повороту потоку 60°. Причому пеустановка створює перепад тиску, під дією якого рше коліно містить одну поворотну решітку і повеповітря в контурі АДТ рухається в напрямку проти ртає потік на 60°, друге коліно містить дві поворогодинникової стрілки (відносно креслення). Повітря тні решітки і повертає потік на 120°, а третє коліно проходить через конфузор 1, де відбувається його містить три поворотних решітки і повертає потік на прискорення і вирівнювання поля швидкостей, 180° (Фіг.). робочу зону 2, дифузор 3, де відбувається гальмуТаким чином, пропонована аеродинамічна вання потоку і часткове відновлення повного тиструба замкнутого типу, містить: конфузор, робочу ку, поворотне коліно 6, де потік повертається, дизону, дифузор, один або декілька зворотних канафузор зворотного каналу 4 де відбувається лів, вентиляторну установку, і поворотні коліна з гальмування потоку і часткове відновлення повнояких, принаймні перше та друге коліна мають него тиску, поворотне коліно 7, де потік повертаєтьоднакові кути повороту потоку, причому коліна з ся, вентиляторну установку 10, де потік одержує меншим кутом повороту потоку розташовані в пезбільшення повного тиску, зворотний канал 5, де ретині, де швидкість потоку більше, а коліна з бівідбувається гальмування потоку і часткове віднольшим кутом повороту потоку розташовані в перевлення повного тиску, поворотне коліно 8, де потік тині, де швидкість потоку менше. При цьому її повертається, після чого знову надходить на вхід поворотні коліна можуть містити поворотні решітки конфузора 1. з кутом повороту потоку 60°, причому перше коліДжерела інформації: но містить одну поворотну решітку і повертає потік 1. Горлин С.Μ., Слезингер И.И., Аэромеханичесна 60°, друге коліно містить дві поворотних решіткие измерения (методы и приборы), М., «Наука» ки і повертає потік на 120°, а третє коліно містить 1964. три поворотних решітки і повертає потік на 180°. 2. Аэродинамические трубы и газодинамические До відмінних від найближчого аналога ознак установки Научно-исследовательского центра им. відносяться: Эймса NASA, Выпуск №450, М., ЦАГИ, ОНТИ - застосування в контурі АДТ колін з неоднако1974г. вими кутами повороту потоку, причому коліна з 3. Повх И.Л., Аэродинамический эксперимент вменшим кутом повороту потоку розташовані в пемашиностроении М. - Л., изд. « Машиностроение» ретині, де швидкість потоку більше, а коліна з бі1965. 5 Комп’ютерна верстка О.Гапоненко 78399 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
