Аеродинамічна лісосушильна камера

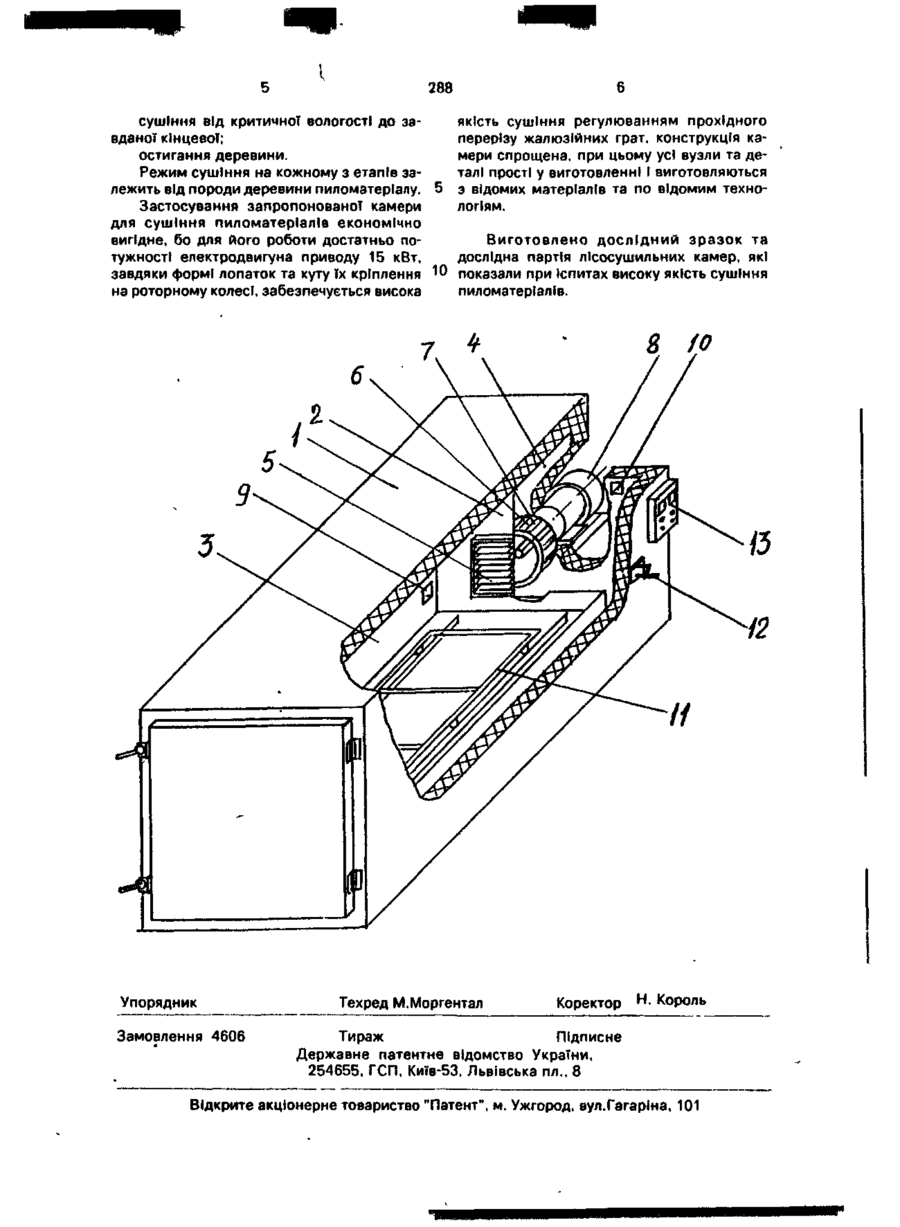

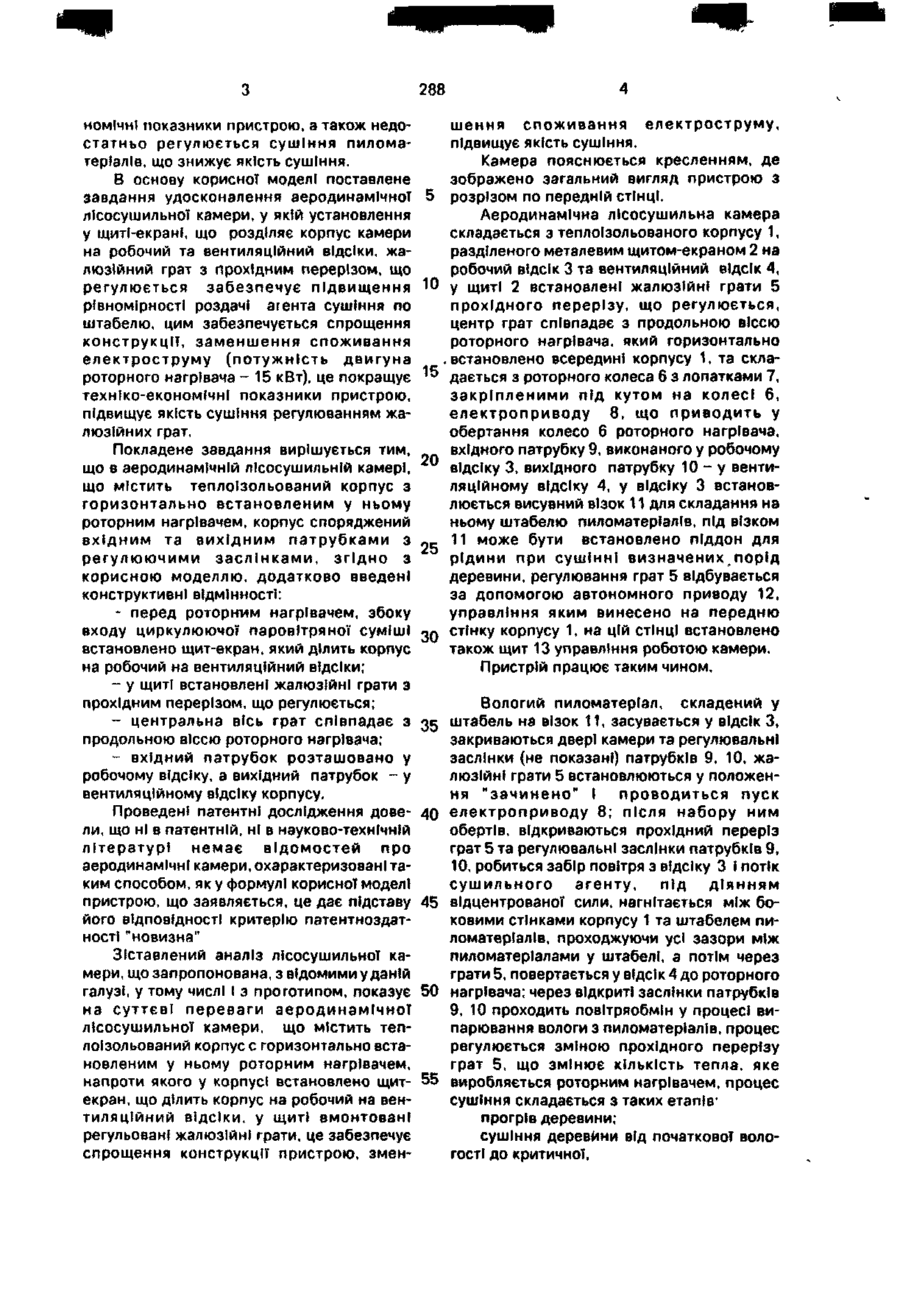

Аеродинамічна лісосушильна камера, що містить теплоізольований корпус з горизонтально встановленим у ньому роторним нагрівачем, корпус споряджений вхідним та вихідним паїрубками з регулюючими заслінками, яка в і д р і з н я є т ь с я тим, що перед роторним нагрівачем, збоку входу циркулюючої паровітряної суміші, встановлено щит-екран, що ділить корпус на робочий та вентиляційний ВІДСІКИ, щит споряджений жалюзійними гратами з прохідним перерізом, що регулюється, а центральна вісь ґрат співпадає з ^ рото р н о гсгкатрівачатттруг цьому вхідний патрубок розташовано у робочому відсіку, а вихідний патрубок - у вентиляційному відсіку корпусу. Корисна модель відноситься до техніки, а саме до сушіння пиломатеріалів з деревини, а більш конкретно, до аеродинамічних сушильних камер, у яких робочі колеса відцентрових вентиляторів водночас стають нагрівачем сушильного агрегату. Відома аеродинамічна сушильна камера для пиломатеріалів з нагнітальною та відсмоктуючою гілками рециркуляційного каналу, що створений боковими стінками та штабелем'! з відцентровим вентилятором, що служить генератором тепла, робоче колесо якого встановлене уздовж штабелю [1] Однак, ця камера, характеризується недостатньою економічністю при сушінні штабелю пиломатеріалів, бо потребує великої потужності електродвигуна вентилятору. Найбільш близькою по технічній суті до корисної моделі, що заявляється є аеродинамічна лісосушильна камера, що містить теплоізольований корпус з горизонтально встановленим у ньому роторним нагрівачем та системою направляючих екранів, що утворюють канали замкненого циркуляційного контуру з нагнітальною та всмоктуючою сторонами, при цьому у робочому об'ємі камери, на всмоктуючій стороні циркуляційного контуру встановлено поверхневий теплообмінник, частина каналів якого сполучена на верхній ділянці за допомогою вхідного патрубку з зовнішнім повітрям, а на вихідній ділянці - з всмоктуючим отвором роторного нагрівача, при цьому суміжні канали теплообмінника сполучені на вхідній ділянці через вихідний патрубок та витяжну трубу, які мають регулюючі клапани [2]. До недоліків цієї камери відносяться складність конструкції, великий розхід електроструму (потужність двигуна нагрівача 85 кВт), це погіршує техніко-еко (56) 1. Авторське свідоцтво СРСР № 436217, кл. F 26 В 9/06, опублік. 15.07.74. 2. Патент Російської Федерації N? 2045719, кл. F 26 В 3/04, опублік. 10.10.95 (прототип). (72) Гончаров Володимир Іванович с > ю оо оо 288 помічні показники пристрою, а також недостатньо регулюється сушіння пиломатеріалів, що знижує якість сушіння. В основу корисної моделі поставлене завдання удосконалення аеродинамічної лісосушильної камери, у якій установлення у щиті-екрані, що розділяє корпус камери на робочий та вентиляційний відсіки, жалюзійний ґрат з прохідним перерізом, що регулюється забезпечує підвищення рівномірності роздачі агента сушіння по штабелю, цим забезпечується спрощення конструкції, заменшення споживання електроструму (потужність двигуна роторного нагрівача - 15 кВт), це покращує техніко-економічні показники пристрою, підвищує якість сушіння регулюванням жалюзійних ґрат. Покладене завдання вирішується тим, що в аеродинамічній лісосушильній камері, що містить теплоізольований корпус з горизонтально встановленим у ньому роторним нагрівачем, корпус споряджений вхідним та вихідним патрубками з регулюючими заслінками, згідно з корисною моделлю, додатково введені конструктивні відмінності: - перед роторним нагрівачем, збоку входу циркулюючої паровітряної суміші встановлено щит-екран, який ділить корпус на робочий на вентиляційний відсіки; - у щиті встановлені жалюзійні грати з прохідним перерізом, що регулюється; - центральна вісь ґрат співпадає з продольною віссю роторного нагрівача; - вхідний патрубок розташовано у робочому відсіку, а вихідний патрубок - у вентиляційному відсіку корпусу. Проведені патентні дослідження довели, що ні в патентній, ні в науково-технічній літературі немає відомостей про аеродинамічні камери, охарактеризовані таким способом, як у формулі корисної моделі пристрою, що заявляється, це дає підставу його відповідності критерію патентноздатності "новизна" Зіставлений аналіз лісосушильної камери, що запропонована, з відомими у даній галузі, у тому числі І з прототипом, показує на суттєві переваги аеродинамічної лісосушильної камери, що містить теплоізольований корпус с горизонтально встановленим у ньому роторним нагрівачем, напроти якого у корпусі встановлено щитекран, що ділить корпус на робочий на вентиляційний відсіки, у щиті вмонтовані регульовані жалюзійні грати, це забезпечує спрощення конструкції пристрою, змен шення споживання електроструму, підвищує якість сушіння. Камера пояснюється кресленням, де зображено загальний вигляд пристрою з розрізом по передній стінці. Аеродинамічна лісосушильна камера складається з теплоізольованого корпусу 1, разділеного металевим щитом-екраном 2 на робочий відсік 3 та вентиляційний відсік 4, 10 у щиті 2 встановлені жалюзійні грати 5 прохідного перерізу, що регулюється, центр ґрат співпадає з продольною віссю роторного нагрівача, який горизонтально встановлено всередині корпусу 1, та складається з роторного колеса 6 з лопатками 7, закріпленими під кутом на колесі 6, електроприводу 8, що приводить у обертання колесо 6 роторного нагрівача, вхідного патрубку 9, виконаного у робочому 20 відсіку 3, вихідного патрубку 1 0 - у вентиляційному відсіку 4, у відсіку 3 встановлюється висувний візок 11 для складання на ньому штабелю пиломатеріалів, під візком 11 може бути встановлено піддон для 25 рідини при сушінні визначенихпорід деревини, регулювання ґрат 5 відбувається за допомогою автономного приводу 12, управління яким винесено на передню стінку корпусу 1, на цій стінці встановлено також щит 13 управління роботою камери. Пристрій працює таким чином. 35 40 45 50 55 Вологий пиломатеріал, складений у штабель на візок 11, засувається у відсік З, закриваються двері камери та регулювальні заслінки (не показані) патрубків 9, 10, жалюзійні грати 5 встановлюються у положення "зачинено" І проводиться пуск електроприводу 8; після набору ним обертів, відкриваються прохідний переріз ґрат 5 та регулювальні заслінки патрубків 9, 10, робиться забір повітря з відсіку З і потік сушильного агенту, під діянням відцентрованої сили, нагнітається між боковими стінками корпусу 1 та штабелем пиломатеріалів, проходжуючи усі зазори між пиломатеріалами у штабелі, а потім через грати 5, повертається у ВІДСІК 4 до роторного нагрівача; через відкриті заслінки патрубків 9, 10 проходить повітряобмін у процесі випарювання вологи з пиломатеріалів, процес регулюється зміною прохідного перерізу ґрат 5, що змінює КІЛЬКІСТЬ тепла, яке виробляється роторним нагрівачем, процес сушіння складається з таких етапів* прогрів деревини; сушіння деревини від початкової вологості до критичної, 288 якість сушіння регулюванням прохідного сушіння від критичної вологості до заперерізу жалюзійних ґрат, конструкція кавданої кінцевої; мери спрощена, при цьому усі вузли та деостигання деревини. талі прості у виготовленні І виготовляються Режим сушіння на кожному з етапів залежить від породи деревини пиломатеріалу. 5 з відомих матеріалів та по відомим технологіям. Застосування запропонованої камери для сушіння пиломатеріалів економічно Виготовлено дослідний зразок та вигідне, бо для його роботи достатньо потужності електродвигуна приводу 15 кВт, дослідна партія лісосушильних камер, які завдяки формі лопаток та куту їх кріплення 10 показали при Іспитах високу якість сушіння на роторному колесі, забезпечується висока пиломатеріалів. 8 /о і й Н Упорядник Замовлення 4606 Техред М.Моргентал Коректор N- Король Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород. вул.Гагаріна, 101
