Спосіб розробки вугільних пластів

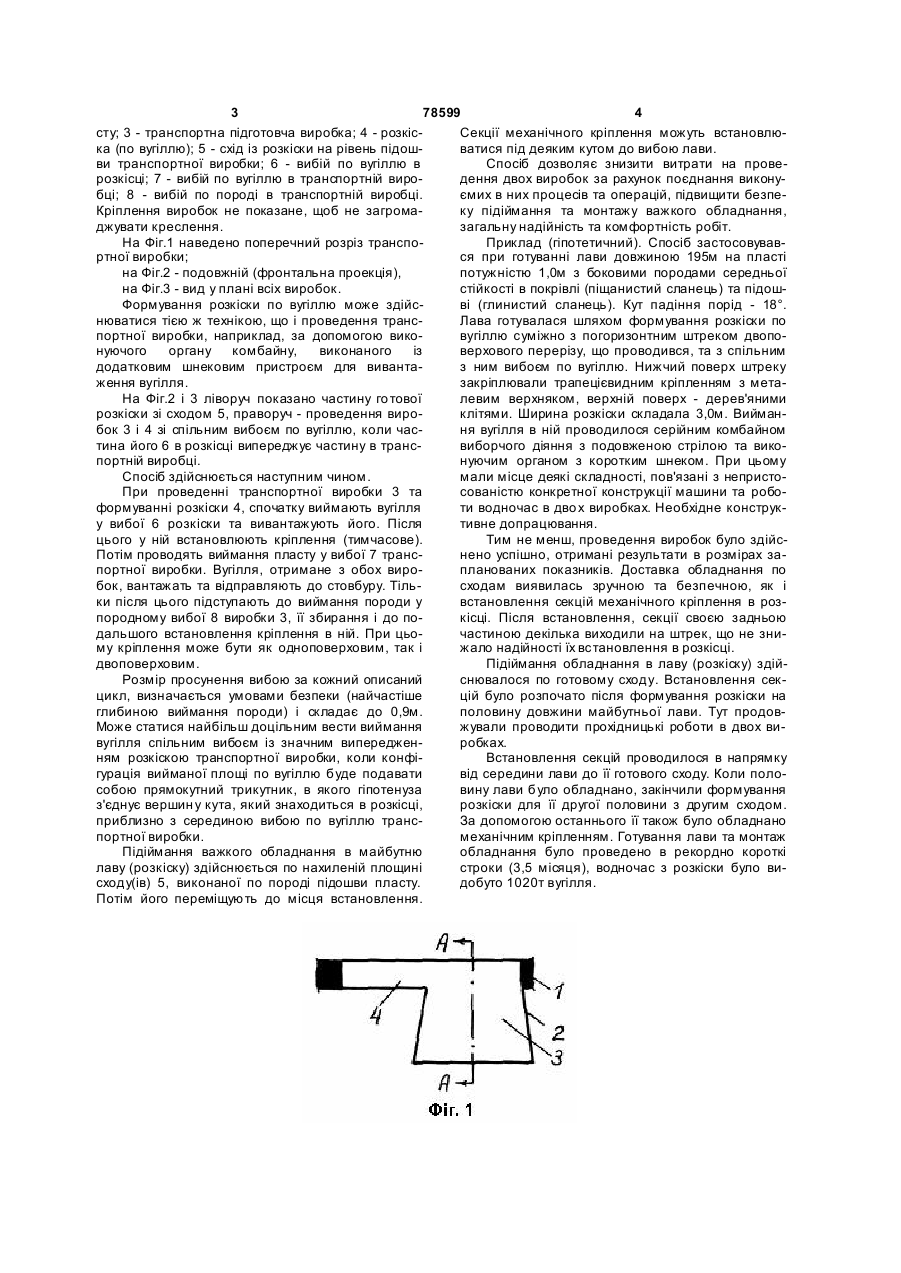

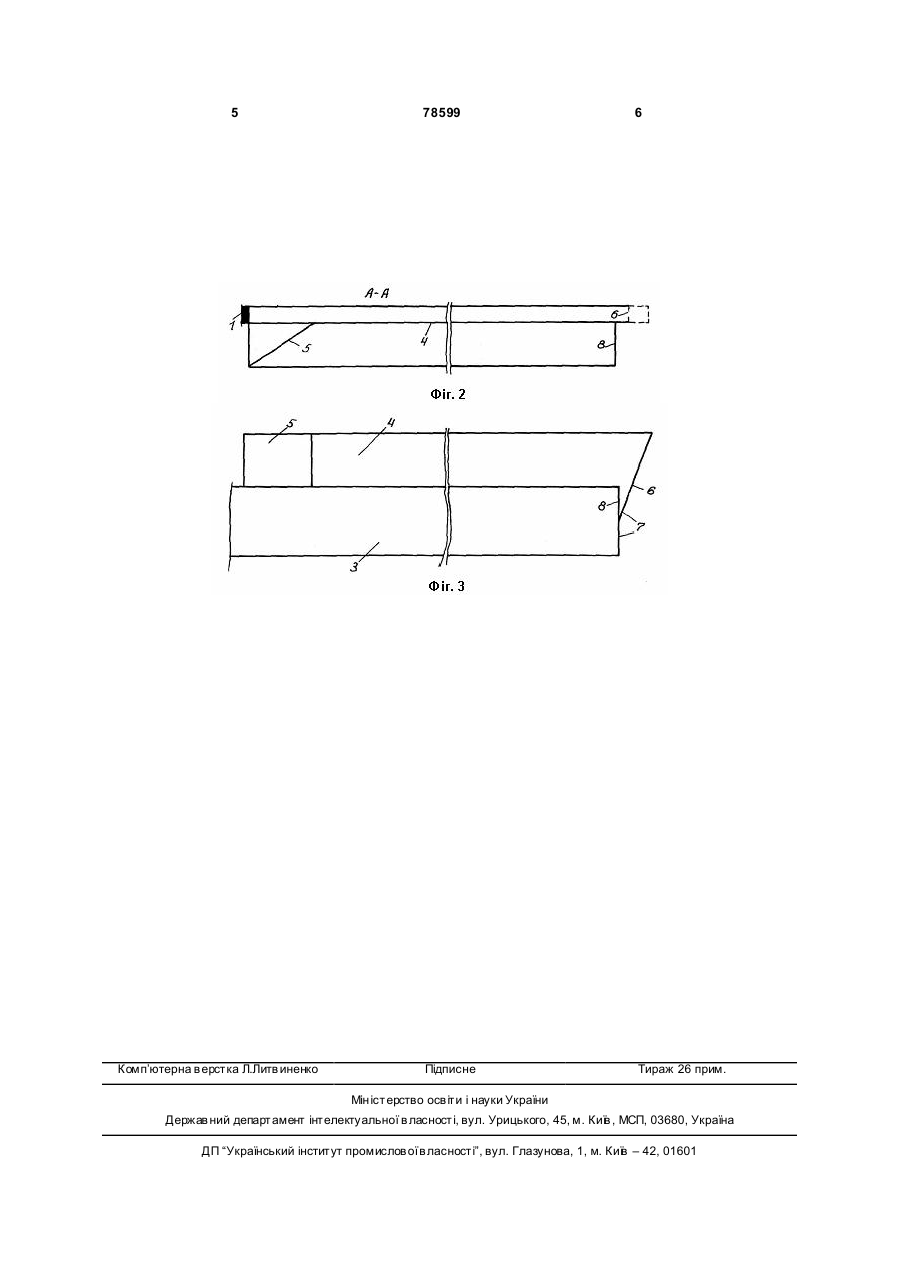

1. Спосіб розробки вугільних пластів, який включає проведення очисних та підготовчих робіт, виймання вугілля очисними вибоями, ведення очисного виймання перпендикулярно до транспортної підготовчої виробки, яку проводять з підриванням підошви пласта на велику висоту, який відрізняє ться тим, що водночас із проведенням транспортної виробки, суміжно з нею, та зі спільним вибоєм по вугіллю, формують розкіску, яку використовують як монтажну камеру для лави. 2. Спосіб за п. 1, який відрізняється тим, що на одному або на обох кінцях отриманої розкіски частково виймають породу та обладнують похилені сходи на рівень підошви транспортної виробки. 3. Спосіб за п. 1 або 2, який відрізняється тим, що підіймання та монтаж обладнання лави ведуть паралельно з формуванням розкіски. Винахід, що пропонується відноситься до галузі підготовки довгих лав. Традиційно підготовку таких лав на пологих пластах здійснюють шляхом проведення розрізної виробки між двома підготовчими виробками лави, перпендикулярно до них [див., наприклад, Мельников Η.Η. Проведение и крепление горных выработок. -М.:Недра, 1979. -С.281-291]. Спосіб є трудомістким, дорогим, небезпечним. Відомий більш досконалий спосіб підготовки очисних вибоїв, прийнятий нами за прототип [См. а.с. СССР 1030550А]. Суть способу міститься в поєднанні в одній двоповерховій підготовчій виробці двох: транспортної і розрізної. При цьому транспортну виробку проводять з підриванням порід підошви пласту на велику висоту. Названий спосіб має суттєві недоліки: 1. Тяжке сучасне обладнання (механічне кріплення та ін.) приходиться встановлювати на другому поверху виробки, в якій на першому поверху працюють люди, тобто порушуються умови безпеки. 2. Безпеку важко дотримати при монтажі обладнання і відносно самої транспортної виробки, кріплення якої, і сама вона можуть бути внаслідок цього порушені. 3. Підіймання обладнання на другий поверх виробки виявляється складним та небезпечним, потребує використання спеціальних підйомників та ін. По названим причинам спосіб не знаходить застосування на високомеханізованих ша хта х. Вказані недоліки, проте, можуть бути усун уті. В основу винаходу поставлена задача вдосконалення відомого способу розробки у напрямку усунення перелічених недоліків. Вказана технічна задача вирішується за рахунок того, що водночас з проведенням транспортної виробки, суміжно з нею та зі спільним вибоєм по вугіллю, формують розкіску, яку використовують як монтажну камеру для лави. На одному або на обох кінцях отриманої розкіски, породу частково виймають та обладнують похилені сходи на рівень підошви транспортної виробки. Підіймання та монтаж обладнання лави ведуть паралельно з проведенням розкіски. Суть винаходу показано на кресленні (Фіг.1-3), де позначено: 1 - вугільний пласт; 2 - підошва пла (19) UA (11) 78599 (13) C2 (21) a200503065 (22) 04.04.2005 (24) 10.04.2007 (46) 10.04.2007, Бюл. № 4, 2007 р. (72) Аулов Аркадій Валентинович, Аулова Олена Аркадіївна (73) Аулов Аркадій Валентинович, Аулова Олена Аркадіївна (56) SU 1030550, E21C 41/04, 1983 SU 1682560, E21C 41/00, 1991 SU 875044, E21C 41/06, 1981 SU 1157238, E21C 41/06, 1985 UA 70952, E21C 41/18, 2004 UA 41956, E21C 41/16, 41/18, 2001 UA 12806, E21C 41/18, 1997 US 4030752, E21C 41/04, 1977 3 78599 4 сту; 3 - транспортна підготовча виробка; 4 - розкісСекції механічного кріплення можуть встановлюка (по вугіллю); 5 - схід із розкіски на рівень підошватися під деяким кутом до вибою лави. ви транспортної виробки; 6 - вибій по вугіллю в Спосіб дозволяє знизити витрати на проверозкісці; 7 - вибій по вугіллю в транспортній виродення двох виробок за рахунок поєднання виконубці; 8 - вибій по породі в транспортній виробці. ємих в них процесів та операцій, підвищити безпеКріплення виробок не показане, щоб не загромаку підіймання та монтажу важкого обладнання, джувати креслення. загальну надійність та комфортність робіт. На Фіг.1 наведено поперечний розріз транспоПриклад (гіпотетичний). Спосіб застосовувавртної виробки; ся при готуванні лави довжиною 195м на пласті на Фіг.2 - подовжній (фронтальна проекція), потужністю 1,0м з боковими породами середньої на Фіг.3 - вид у плані всіх виробок. стійкості в покрівлі (піщанистий сланець) та підошФормування розкіски по вугіллю може здійсві (глинистий сланець). Кут падіння порід - 18°. нюватися тією ж технікою, що і проведення трансЛава готувалася шляхом формування розкіски по портної виробки, наприклад, за допомогою виковугіллю суміжно з погоризонтним штреком двопонуючого органу комбайну, виконаного із верхового перерізу, що проводився, та з спільним додатковим шнековим пристроєм для вивантаз ним вибоєм по вугіллю. Нижчий поверх штреку ження вугілля. закріплювали трапецієвидним кріпленням з метаНа Фіг.2 і 3 ліворуч показано частину го тової левим верхняком, верхній поверх - дерев'яними розкіски зі сходом 5, праворуч - проведення вироклітями. Ширина розкіски складала 3,0м. Вийманбок 3 і 4 зі спільним вибоєм по вугіллю, коли часня вугілля в ній проводилося серійним комбайном тина його 6 в розкісці випереджує частину в трансвиборчого діяння з подовженою стрілою та викопортній виробці. нуючим органом з коротким шнеком. При цьому Спосіб здійснюється наступним чином. мали місце деякі складності, пов'язані з непристоПри проведенні транспортної виробки 3 та сованістю конкретної конструкції машини та робоформуванні розкіски 4, спочатку виймають вугілля ти водночас в дво х виробках. Необхідне конструку вибої 6 розкіски та вивантажують його. Після тивне допрацювання. цього у ній встановлюють кріплення (тимчасове). Тим не менш, проведення виробок було здійсПотім проводять виймання пласту у вибої 7 транснено успішно, отримані результати в розмірах запортної виробки. Вугілля, отримане з обох виропланованих показників. Доставка обладнання по бок, вантажать та відправляють до стовбуру. Тільсходам виявилась зручною та безпечною, як і ки після цього підступають до виймання породи у встановлення секцій механічного кріплення в розпородному вибої 8 виробки 3, її збирання і до покісці. Після встановлення, секції своєю задньою дальшого встановлення кріплення в ній. При цьочастиною декілька виходили на штрек, що не зниму кріплення може бути як одноповерховим, так і жало надійності їх встановлення в розкісці. двоповерховим. Підіймання обладнання в лаву (розкіску) здійРозмір просунення вибою за кожний описаний снювалося по готовому сходу. Встановлення секцикл, визначається умовами безпеки (найчастіше цій було розпочато після формування розкіски на глибиною виймання породи) і складає до 0,9м. половину довжини майбутньої лави. Тут продовМоже статися найбільш доцільним вести виймання жували проводити прохідницькі роботи в двох вивугілля спільним вибоєм із значним випередженробках. ням розкіскою транспортної виробки, коли конфіВстановлення секцій проводилося в напрямку гурація вийманої площі по вугіллю буде подавати від середини лави до її готового сходу. Коли полособою прямокутний трикутник, в якого гіпотенуза вину лави було обладнано, закінчили формування з'єднує вершин у кута, який знаходиться в розкісці, розкіски для її другої половини з другим сходом. приблизно з серединою вибою по вугіллю трансЗа допомогою останнього її також було обладнано портної виробки. механічним кріпленням. Готування лави та монтаж Підіймання важкого обладнання в майбутню обладнання було проведено в рекордно короткі лаву (розкіску) здійснюється по нахиленій площині строки (3,5 місяця), водночас з розкіски було висходу(ів) 5, виконаної по породі підошви пласту. добуто 1020т вугілля. Потім його переміщують до місця встановлення. 5 Комп’ютерна в ерстка Л.Литв иненко 78599 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
