Подрібнювач виноградної лози

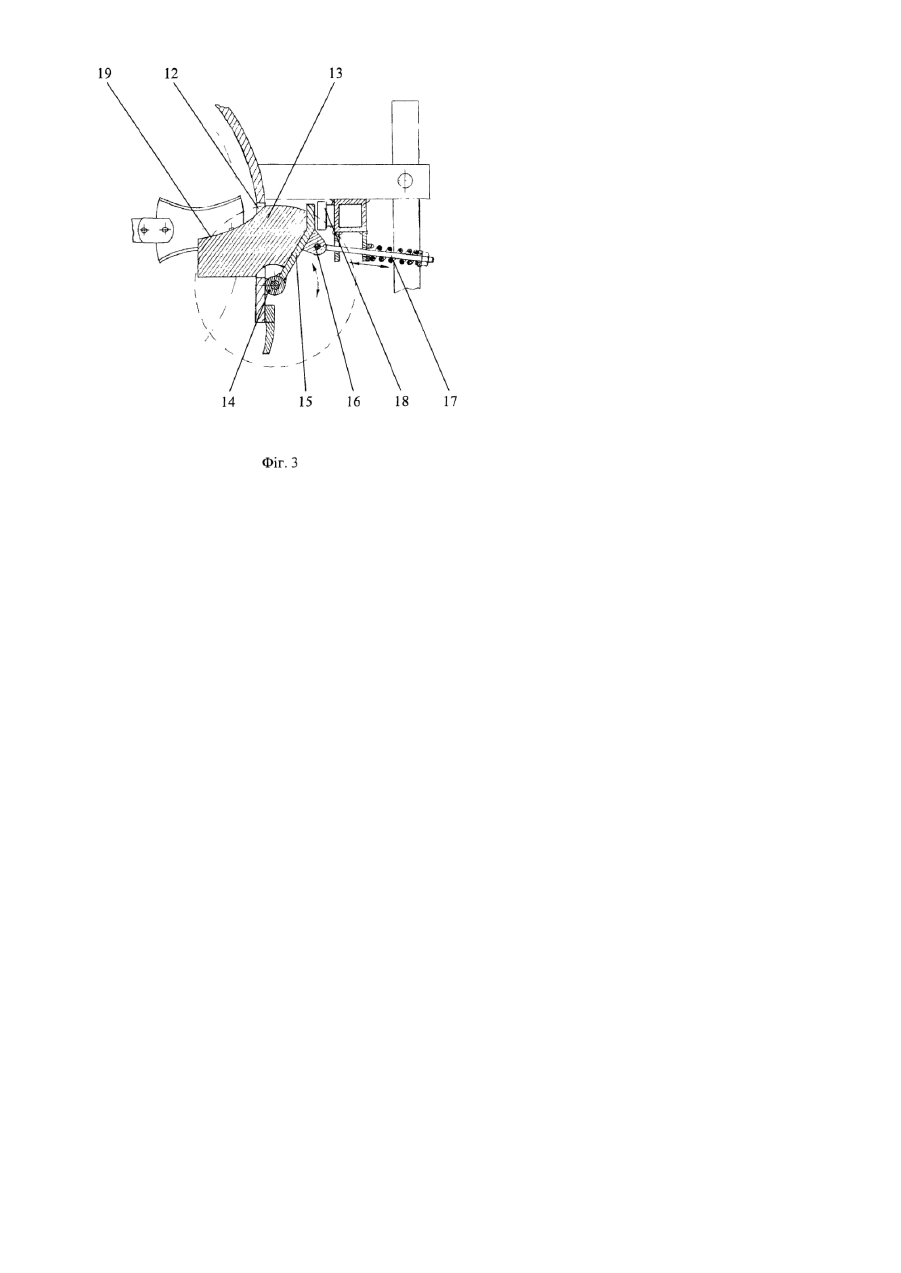

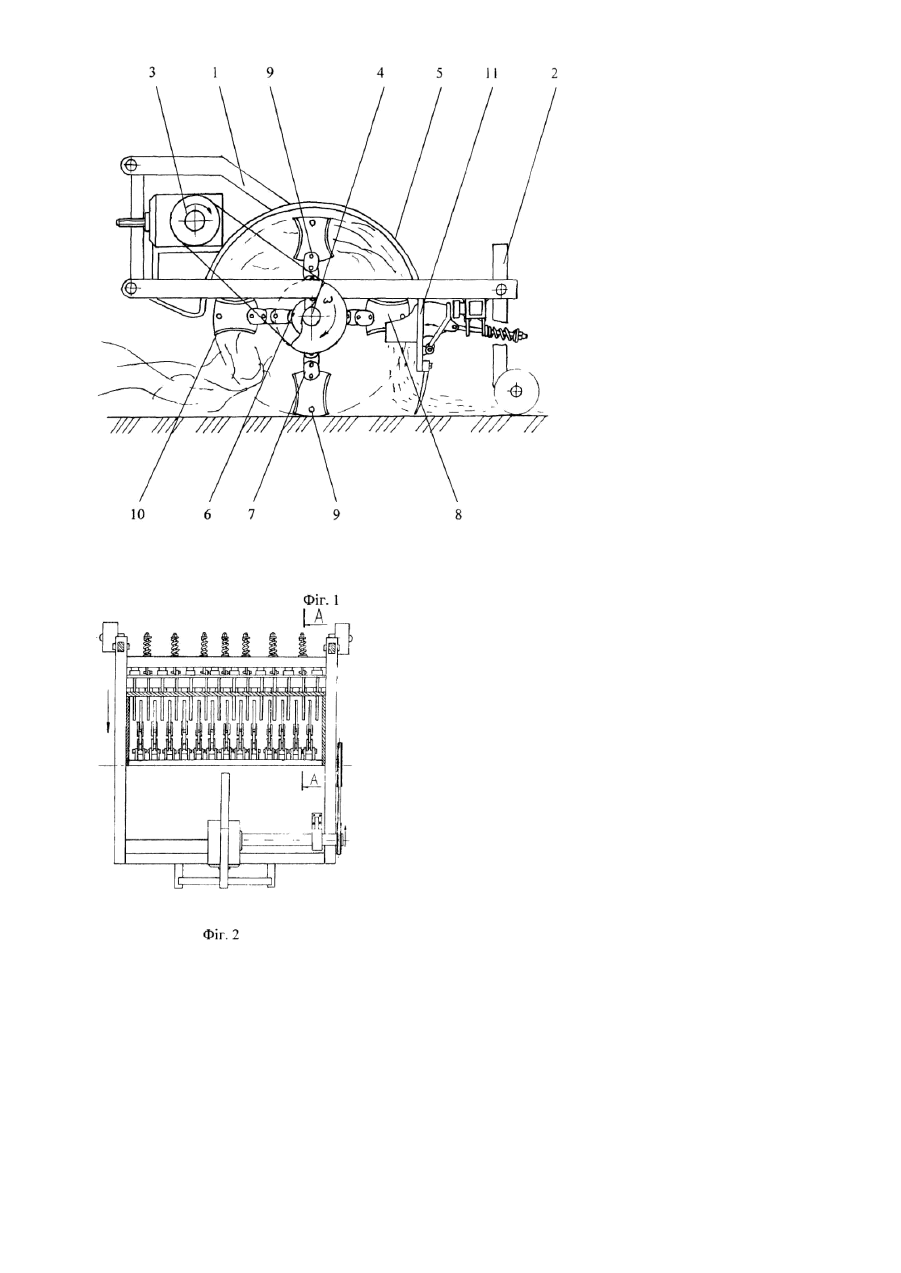

Винахід відноситься до сільського господарства, зокрема до пристроїв для здрібнювання зрізаної виноградної лози в міжряддях виноградників. Відомий подрібнювач виноградної лози, що містить раму, вал, жорстко закріплені на валу маточини із шарнірно встановленими ножами, привод і опорний пристрій, а також зірочки, що шарнірно встановлені на валу по обидва боки кожного ножа і оснащені лучами-протирізами, установленими з можливістю взаємодії з ґрунтом. [А.с. №1618327, А01D49/00, 1991p.]. Однак при наявності в міжряддях каменів і влученні останніх у конструкцію подрібнювача відбувається заклинювання протирізів і ножів, що приводить до зупинки агрегату і знижує якість його роботи. Задачею, на рішення якої спрямоване технічне рішення, що заявляється, є підвищення ступеня здрібнювання виноградної лози, підвищення коефіцієнта надійності пристрою в роботі, зокрема на кам'янистих ґрун тах, що характерні для місць вирощування виноградників. Поставлена задача вирішується шляхом створення подрібнювача виноградної лози, що включає раму з опорним пристроєм, привод з горизонтально установленим валом і закріпленими на ньому за допомогою маточин елементами, що ріжуть, у виді ножів, леза яких виконані за кривою, увігнутою щодо горизонтальної осі кріплення, при цьому відповідно до винаходу, що заявляється, на рамі подрібнювача по траєкторії кожуха обладнана протирізальна решітка з розташованими у вертикальних пазах протирізами, установленими за допомогою шарнірного з'єднання, при чому тильна крайка протирізів зв'язана з пристроєм, що амортизує, закріпленим на рамі подрібнювача та включаючим гвинтові підпружинені тяги і еластичні упори, а крайки протирізів, що ріжуть виконані за кривою, увігнутою щодо горизонтальної осі подрібнювача і спрямовані назустріч лезам крайок ножів-підбирачів, встановлених асиметрично за допомогою закріплених у маточинах горизонтального вала гнучких зв'язків. Леза ножів-підбирачів мають двостороннє заточення по всій поверхні, крім того, ножі-підбирачі мають на обох торцях кріпильні отвори. Виходячи з технічного рішення поставленої задачі, аналіз існуючого рівня техніки в області догляду за виноградниками в рядах насаджень, дозволяє зробити висновок, що пропонуєме технічне рішення відповідаг винахідницькому рівню, а також вимогам наявності ознак «новизна» і «винахідницький рівень». На Фіг.1 представлене конструктивне рішення подрібнювача виноградної лози, на Фіг.2 - теж вид зверху, на Фіг.3 - перетин А-А на Фіг.2. Пристрій включає раму 1 з опорним пристроєм 2, приводом 3 на горизонтальний вал 4, кожух 5. На горизонтальному валу 4 за допомогою маточин 6 і гнучких зв'язків 7 (наприклад, ланцюгів) закріплені ножіпідбирачі 8, що мають отвір 9 для асиметричного їх закріплення. Леза 10 крайки ножів 8 мають подвійне заточення. За траєкторією кожуха 5 на рамі 1 пристрою обладнана протирізальна решітка 11 з розташованими у її вертикальних пазах 12 протирізами 13, установленими за допомогою шарнірного з'єднання 14. Тильна крайка 15 протирізів 13 зв'язана з пристроєм 16, що амортизує, включаючим гвинтові підпружинені тяги 17 і еластичні упори 18. Крайки 19, що ріжуть, протирізів 13 виконані по кривій увігнутою щодо горизонтальної осі подрібнювача і спрямованою назустріч лезам крайок ножів-підбирачів. Подріонювач виноградної лози працює наступним чином. Обертання вала 4 здійснюється в напрямку, протилежному напрямку руху агрегату. При цьому ножіпідбирачі 8, обертаючись, здійснюють добірку лози, що знаходиться на поверхні ґрунту і подають лозу до протирізальної решітки 11, де в результаті взаємодії крайок ножів-підбирачів 8, що ріжуть, і протирізів 19 відбувається здрібнювання лози. Асиметричне закріплення ножів-підбирачів 8 сприяє більш якісному підбору лози з поверхні ґрунту. У випадку якщо леза 10 ножів затупляться, останні переставляються за допомогою отвору 9. При влученні в куп у лози каменю чи іншого стороннього предмета протирізи 13 відхиляються у вертикальних пазах 12, а ножі-підбирачі 8 відхиляються за рахунок гнучких зв'язків 7, що сприяє видаленню каменю з протирізальної решітки 11, яка повертається у вихідне положення шляхом спрацьовування пристрою 16, що амортизує, під впливом гвинтової тяги 17. Еластичний упор 18 сприяє м'якому спрацьовуванню пристрою. Пристрій 16, що амортизує, також гасить динамічні навантаження на протирізальну решітку 11 при влученні в область різання лози значної товщини. Проблема з видаленням чи переробкою виноградної лози була і залишається актуальною при догляді за кущами винограду і забезпеченні нормального агрофону у виноградниках. Пропонована конструкція подрібнювача виноградної лози дозволить знизити трудомісткість по догляду за виноградниками, підвищити надійність і працездатність агрегатів при догляді за кущами винограду.
