Подрібнювач

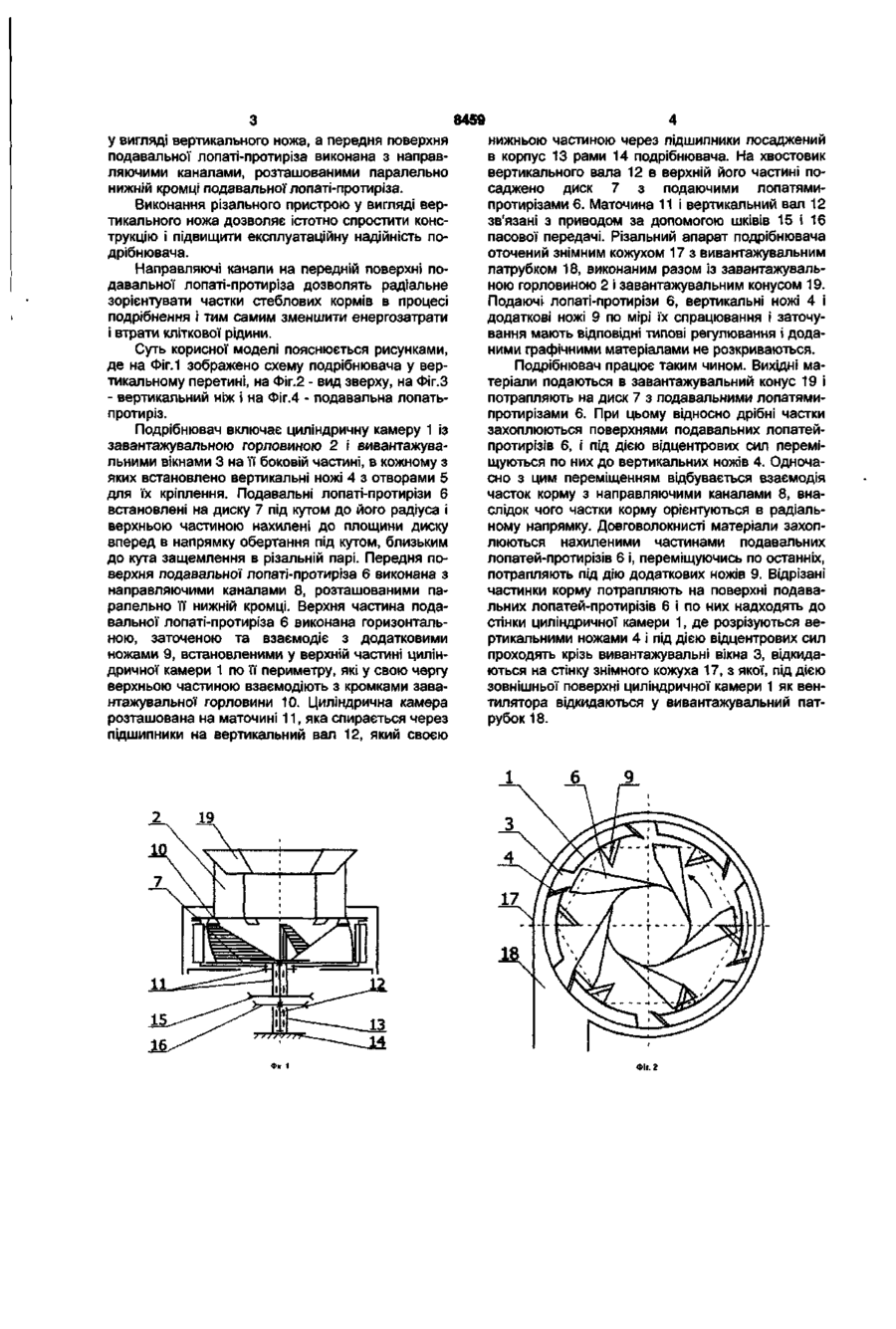

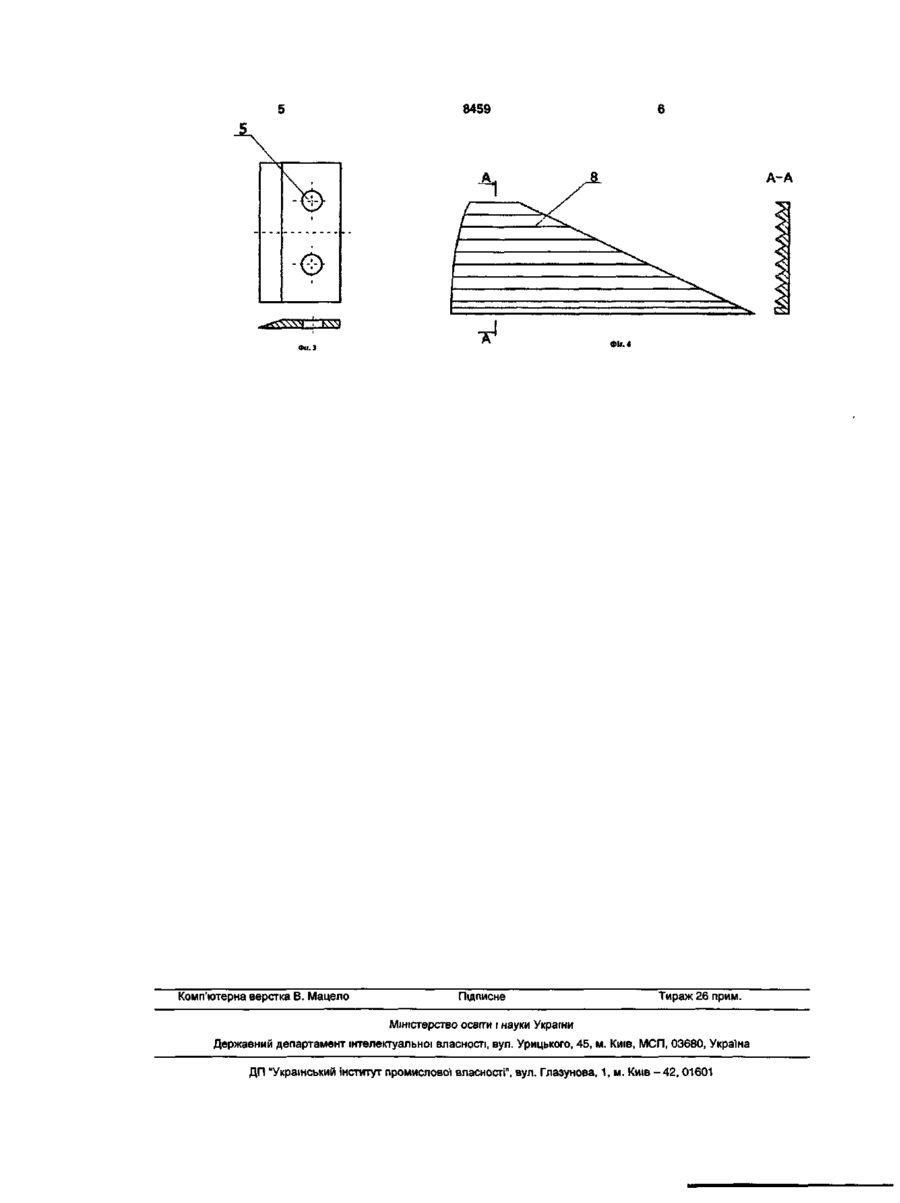

Подрібнювач, що містить вертикально встановлену циліндричну камеру із завантажувальною горловиною і вивантажувальними вікнами з різальними пристроями, виконану з можливістю зустрічного обертання з подавальними лопатямипротирізами, і ножі в верхній частині камери, який відрізняється тим, що різальний пристрій виконано у вигляді вертикального ножа, а передня поверхня подавальної лопаті-протиріза виконана з направляючими каналами, розташованими паралельно нижній кромці подавальної лопатіпротиріза. Корисна модель відноситься до сільського господарства, зокрема, до пристроїв для подрібнення кормів в тваринництві і птахівництві. Відомий подрібнювач качанів кукурудзи [А.с. СРСР, №1743466, A01F29/00, Бюл. №24, 1992, с 15], який містить вертикальну циліндричну камеру з поярусним розташуванням протирізів на її стінках, ротор з поярусно закріпленими ножами і лопатевий вивантажувач. Недоліком цього подрібнювача є, з одного боку, багаторазове потрапляння вже подрібнених часток корму в різальні пари, що супроводжується непродуктивними витратами енергії, а з другого боку, неможливістю отримання однорідного за розмірами продукту, оскільки в об'ємі камери між ножами і протирізами рухається значна кількість недоподрібнених часток. За прототип прийнятий роздрібнювач [Заявка України №95031060, A01F29/00, Бюл. №2, 1998, С.23], що містить вертикально встановлену циліндричну камеру з вивантажувальними вікнами на її боковій частині, розділеними на щілини горизонтальними ножами, подавальні лопаті, виконані з можливістю зустрічного обертання з циліндричною камерою, завантажувальну горловину у вигляді багатогранної призми, встановлену нижньою кромкою над верхньою частиною додаткових ножів, які розташовані в верхній частині камери. Недоліком роздрібнювача є складність конструкції, обумовлена наявністю блока горизонтальних ножів. При довготривалій роботі роздрібнюва ча спостерігається випереджаюче спрацювання окремих горизонтальних ножів у порівнянні з іншими, що негативно відбивається на якості подрібнення. При подрібненні зелених і соковитих кормів має місце залипання щілин між горизонтальними ножами подрібненим продуктом, що призводить до втрати продуктивності при наступному вмиканні роздрібнювача і потребує додаткових витрат часу на очищення блока горизонтальних ножів. Відсутність орієнтації часток стеблових кормів у зоні різання веде до перевитрат енергії на подрібнення та додатковим втратам кліткової рідини. В основу корисної моделі поставлена задача створення такого подрібнювача, в якому різальний пристрій виконано у вигляді вертикального ножа, а передня поверхня подавальної лопаті-протиріза виконана з направляючими каналами, розташованими паралельно її нижній кромці, що дозволить підвищити експлуатаційну надійність подрібнювача, знизити енергозатрати шляхом орієнтації частинок стеблових кормів в зоні різання та спростити конструкцію. Поставлена задача досягається тим, що в подрібнювачі, який включає вертикально встановлену циліндричну камеру, із завантажувальною горловиною і вивантажувальними вікнами з різальними пристроями, виконану з можливістю зустрічного обертання з подавальними лопатямипротирізами, і ножі в верхній частині камери, згідно з корисною моделлю, різальний пристрій виконано ю 00 8459 у вигляді вертикального ножа, а передня поверхня подавальної лопаті-протиріза виконана з направляючими каналами, розташованими паралельно нижній кромці подавальної лопаті-протиріза. Виконання різального пристрою у вигляді вертикального ножа дозволяє істотно спростити конструкцію і підвищити експлуатаційну надійність подрібнювача. Направляючі канали на передній поверхні подавальної лопаті-протиріза дозволять радіальне зорієнтувати частки стеблових кормів в процесі подрібнення і тим самим зменшити енергозатрати і втрати кліткової рідини. Суть корисної моделі пояснюється рисунками, де на Фіг.1 зображено схему подрібнювача у вертикальному перетині, на Фіг.2 - вид зверху, на Фіг.З - вертикальний ніж і на Фіг.4 - подавальна лопатьпротиріз. Подрібнювач включає циліндричну камеру 1 із завантажувальною горловиною 2 і вивантажувальними вікнами 3 на її боковій частині, в кожному з яких встановлено вертикальні ножі 4 з отворами 5 для їх кріплення. Подавальні лопаті-протирізи 6 встановлені на диску 7 під кутом до його радіуса і верхньою частиною нахилені до площини диску вперед в напрямку обертання під кутом, близьким до кута защемлення в різальній парі. Передня поверхня подавальної лопаті-протиріза 6 виконана з направляючими каналами 8, розташованими паралельно її нижній кромці. Верхня частина подавальної лопаті-протиріза 6 виконана горизонтальною, заточеною та взаємодіє з додатковими ножами 9, встановленими у верхній частині циліндричної камери 1 по її периметру, які у свою чергу верхньою частиною взаємодіють з кромками завантажувальної горловини 10. Циліндрична камера розташована на маточині 11, яка спирається через підшипники на вертикальний вал 12, який своєю нижньою частиною через підшипники посаджений в корпус 13 рами 14 подрібнювача. На хвостовик вертикального вала 12 в верхній його частині посаджено диск 7 з подаючими лопатямипротирізами 6. Маточина 11 і вертикальний вал 12 зв'язані з приводом за допомогою шківів 15 і 16 пасової передачі. Різальний апарат подрібнювача оточений знімним кожухом 17 з вивантажувальним патрубком 18, виконаним разом із завантажувальною горловиною 2 і завантажувальним конусом 19. Подаючі лопаті-протирізи 6, вертикальні ножі 4 і додаткові ножі 9 по мірі їх спрацювання і заточування мають відповідні типові регулювання і доданими графічними матеріалами не розкриваються. Подрібнювач працює таким чином. Вихідні матеріали подаються в завантажувальний конус 19 і потрапляють на диск 7 з подавальними лопатямипротирізами 6. При цьому відносно дрібні частки захоплюються поверхнями подавальних лопатейпротирізів 6, і під дією відцентрових сил переміщуються по них до вертикальних ножів 4. Одночасно з цим переміщенням відбувається взаємодія часток корму з направляючими каналами 8, внаслідок чого частки корму орієнтуються в радіальному напрямку. Довговолокнисті матеріали захоплюються нахиленими частинами подавальних лопатей-протирізів 6 і, переміщуючись по останніх, потрапляють під дію додаткових ножів 9. Відрізані частинки корму потрапляють на поверхні подавальних лопатей-протирізів 6 і по них надходять до стінки циліндричної камери 1, де розрізуються вертикальними ножами 4 і під дією відцентрових сил проходять крізь вивантажувальні вікна 3, відкидаються на стінку знімного кожуха 17, з якої, під дією зовнішньої поверхні циліндричної камери 1 як вентилятора відкидаються у вивантажувальний патрубок 18. 8459 A-A Фіг. 4 Комп'ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
