Пристрій для обрізання та подрібнення виноградної лози

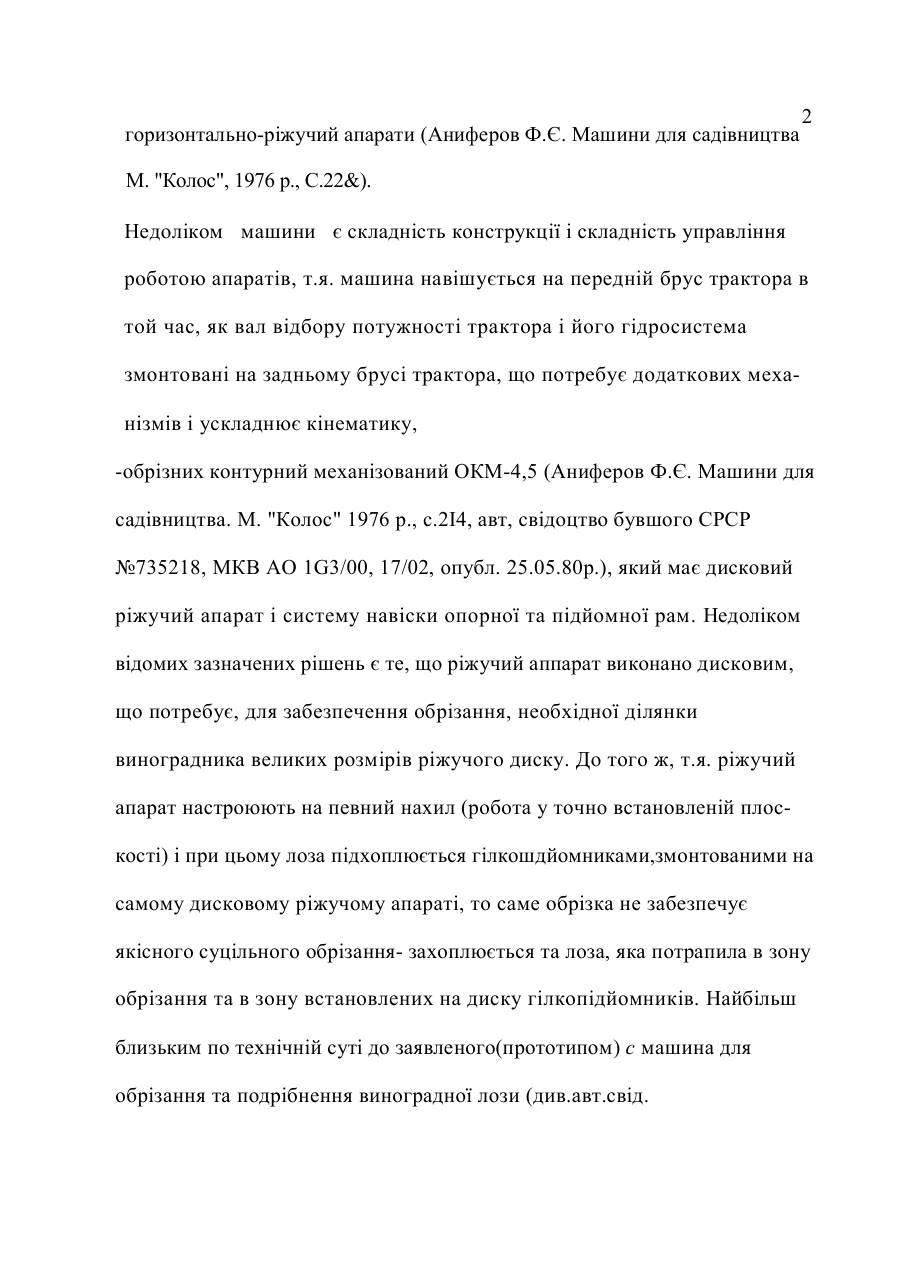

MP,K А01 G 17/02 д Q { с, П/08 ПРИСТРІЙ ДЛЯ ОБРІЗАННЯ ТА ПОДРІБНЕННЯ ВИНОГРАДНОЇ ЛОЗИ Винахід відноситься до сільського господарства, зокрема, до виноградарства і призначений для суцільного горизонтального, вертикального та похилого обрізання виноірадної лози та ії подрібнення. Відома машина для зрізування чагарників та оорізання гілок дерев, яка має встановлений на самохідному шасі підрізаючий пристрій з механізмом повороту (патентРФ№2017404,МКВ АОЮ23/08,опубл.15.04.94р). Недоліком машини є те, що підрізка здійснюється тільки у вертикальній плоскості, що обмежує функціональні можливості машини. До того ж машина складна за конструкцією, металоємна при виготовленні, що робить її виготовлення в умовах невеликого радгоспного господарства неможливим. Відомі також пристрої аналогічного призначення, які містять навішувану на трактор раму з ріжучими апаратами: -чеканочна машина ЧВЛ-1, яка має два вертикально-ріжучі і один горизонтально-ріжучий апарати (Аниферов Ф.Є. Машини для садівництва 2 М. "Колос", 1976 p., C.22&). Недоліком машини є складність конструкції і складність управління роботою апаратів, т.я. машина навішується на передній брус трактора в той час, як вал відбору потужності трактора і його гідросистема змонтовані на задньому брусі трактора, що потребує додаткових механізмів і ускладнює кінематику, -обрізних контурний механізований ОКМ-4,5 (Аниферов Ф.Є. Машини для садівництва. М. "Колос" 1976 p., с.2І4, авт, свідоцтво бувшого СРСР №735218, МКВ АО 1G3/00, 17/02, опубл. 25.05.80р.), який має дисковий ріжучий апарат і систему навіски опорної та підйомної рам. Недоліком відомих зазначених рішень є те, що ріжучий аппарат виконано дисковим, що потребує, для забезпечення обрізання, необхідної ділянки виноградника великих розмірів ріжучого диску. До того ж, т.я. ріжучий апарат настроюють на певний нахил (робота у точно встановленій плоскості) і при цьому лоза підхоплюється гілкошдйомниками,змонтованими на самому дисковому ріжучому апараті, то саме обрізка не забезпечує якісного суцільного обрізання- захоплюється та лоза, яка потрапила в зону обрізання та в зону встановлених на диску гілкопідйомників. Найбільш близьким по технічній суті до заявленого(прототипом) с машина для обрізання та подрібнення виноградної лози (див.авт.свід. з бувшого СРСР №1706462, МКВ A01G 17/02, опубл.23.01.92 p.), яка містить раму, на якій за допомогою навісок змонтовано робочі органи для двосторонньої б^ової підрізки та роторні робочі органи для обрізання по висоті, встановлені за допомогою ричагів, зв'язаних поміж собою гідроциліндром і пружинами з рамою. Недоліком прототипу є те, що при забезпеченні високої якості обрізки, машина складна за конструкцією, металогмна при виготовлені (наявність системи важелів, паралелорамних механізмів), що виявляє високу трудомісткість виготовлення. В умовах невеликого радгоспного господарства і при наявності технічних майстерень з невеликими виробничими потужностями таку машину виготувати складно. До того ж вартість виготовлення такої машини залишається високою. За сучасних ринкових відносин, коли кожне господарство повинно орієнтуватись на власні можливості, такі критерії мають вирішальне значення. В основу винаходу покладена задача створити пристрій, який забезпечить при високій якості обрізання, низьку трудоємність і металоємнісгь виготовлення, простий за конструкцією, який можливо було б виготовити в умовах невеликого господарства з мінімальними затратами, що сут'єво б знизило собівартість виготовлення. Поставлена у винаході задача вирішується тим, що у відомому 4 пристрої для обрізання та подрібнення виноградної лози, який містить змонтовані на рамі ріжучі органи для бокової підрізки, забезпечені гілкопідйомником, і для обрізання по висоті, забезпечений гідромотором і здрібнювачем, згідно з винаходом, ріжучі органи виконано у вигляді ланцюжної передачі, яка містить сегменти та протиріжучі пластини, при цьому останні закріплено на нерухомих планках, паралельно плоскості переміщення ланцюга, гілкопідйомник виконано у вигляді гребінки та закріплено на неpj^/тій планці, при цьому ріжучий орган для обрізання по висоті встановлено з можливістю повороту при взаємодії ЗІ шпалерним стовпом і забезпечено запобіжними роликами. Таке рішення поставленої задачі дозволяє спростувати конструкцію, зменшити трудоємність і металоємність виготовлення, що сут'єво знижує собівартість виготовлення. На агрофірмі "Золота Балка" ( м, Севастополь) виготовлено пристрій для обрізання та подрібнення у кількості 1 шт. В умовах невеликого радгоспного господарства, обходячись малими виробничими потужностями та підручним матеріалом, було витрачено 3,5 тис грн, виготовлення обладнання зайняло 20 днів. Виконання ріжучих органів у вигляді ланцюжної передачі, забезпеченої сегментами та протиріжучими пластинами із закріпленням останніх на нерухомих планках при забезпечені широти захоплення у 5 вертикальній та горизонтальній плоскостях, дозволило спростувати конструкцію пристрою : на готові втулко-роликові ланцюги (які завжди є у подібному господарстві) приварюють сегменти; нерухомі противоріжучі пластини забезпечують добрі та надійні умови різання лози. Виконання гілкопідйомника у вигляді гребінки із закріпленням на нерухомій планці дозволяє надійно захопити безладно зростаючу лозу по усій вертикальній плоскості і подати її на різання. Розміщення ріжучого органу для обрізання по висоті при можливості повороту, забезпечення його запобіжними роликами дозволяє заглиблюватись у виноградний кущ, не потребуючи складності керування від тракториста, т.я. орган не ушкоджується об шпалерний стовп. Сутність винаходу пояснюється кресленням у кількості 5-й фііур, на яких подані: фіг. І - вигляд пристрою у фронтальній плоскості фіг.2-вигляд пристрою у профільній плоскості фіг.З - вигляд пристрою у горизонтальній плоскості фіг.4 - розріз А-А на фіг.З фіг.5 - розріз Б-Б на фіг.2 Пристрій для обрізання та подрібнення виноградної лози містить нерухому горизонтальну раму 1 (фіг.2) з вертикальним стояком 2 (фіг.З), на якій змонтовано ріжучий орган 3 для бокової підрізки (фіг 1), який вмикає 6 втулково-роликовий ланцюг 4 (фіг.2), натягнутий між двома зірочками, псрхню з яких встановлено з можливістю натягу ланцюга 4. На ланцюгу 4 закріплено сегменти 6, виконані, приміром, по типу ріжучого апарату косарок. Т іа стояку 2 змонтовано нерухому планку 7 (фіг.4), на якій уздовж втулковороликового ланцюга 4 змонтовано гілкопідйомиик 8, який виконано у вигляді паралельно розміщених стриженів, утворюючих гребінку. На планці 7 нерухомо закріплено протиріжучі пластини 9, встановлені паралельно плоскості і іреміщення втулково-роликового ланцюга 4 таким чином, що при переміщенні втулково-роликового ланцюга 4 з сегментами 6 уздовж нерухомих пластин 9, створюється ефект зрізу. Плкопідйомник 8 розміщено на одній із сторін нерухомої планки 7, повернутої під час руху трактора до виноградних кущів. На стояку 2 закріплено дві направляючі 10(фіг.2) ?на яких змонтовано ріжучий орган 11 для обрізання по висоті, шарнірно закріплений в каретці 12. Орган 11 містить втулково - роликовий ланцюг 13 (фіг2), який натягнуто між двома зірочками 14 і І 5. На ланцюгу 13 виконано сегменти 16 (фіг2,5). Під ланцюгом 13 змонтовано нерухому планку 17(фіг.5), на якій закріплено нерухомі пластини 18, виконані, приміром, по типу ріжучого апарату косарок. На планці 17 (фіг2) встановлено запобіжні ролики 19, відстань між якими вибрано меншою від розміру шпалерного стовпа. Між кареткою 12 та ріжучим органом 11 змонтовано пружину повернення 20. Ріжучий орган 11 для обрізання по висоті розміщено з можливістю повороту та повернення в вихідне положення за 7 рахунок пружини 20 і шарнірного закріплення у каретці 12 при взаємодії зі шпалерним стовпом, Па передній частині рами 1 на підшипниках (на кресленні не вказано) встановлено ланцюговий транспортер 21 (фіг.2), закріплений на двох валах 22 і 23 (фіг. 1,2), на які одягнено втулісово-роликові ланцюги 24 (фіг. 1) із закріпленими на них сегментами 25 (фіг.2). Обертання транспортера здійснюється гідроприводом 26. Лад транспортером 21 встановлено подрібнювач 27 (фіг2.), закріплений у підшипниках кочспя ( на креслені не вказано). Подрібиювач 27 являє собою г.ал28 (фіг.З), на якому змонтовано диски 29 з закріпленими на них сегментами 30 (фіг.2). ] Іривід иодрІбшовача 27 І ріжучого органа 3 для бокової підрізки здійснюється від валу відбору потужності трактора через редуктор 31 і ланцююву передачу 32 (фіг.З). Привід ріжучого органа 11 для обрізання по висоті здійснюється від гідромотора 33 (фіг.2) Ріжучий орган встановлено з можливістю зміни положення по висоті за рахунок гідроциліндра 34 (фіг.2). Робота обладнання здійснюється таким чином. Пристрій навішується до заднього мосту реверсивного трактора, сидіння тракториста розвертається на 180° і таким чином трактор переорієнтовує задній хід на рух вперед. Тракторист під'їжджає до міжряддя виноградника, приводить в обертання приводи ріжучих органів. При цьому ріжучий орган 8 11 для підрізки по висоті встановлюється по висоті вище верхньої проволоки виноградної шпалери переміщенням органа 11 по вертикалі за рахунок гідроциліндра 34, який приводиться в рух від гідросистеми трактора. Т.ч. розміщення пристрою до заднього мосту трактора забезпечує гідропостачання пристрою без додаткових механізмів і гідроприводів. Трактор заїжджає у міжряддя, притискаючись до правої сторони. Звисаюча виноградна лоза захоплюється гілкопІдйомником 8, як гребінкою, та утримується ним. Втулковороликовий ланцюг 4 з сегментами 6 ріжучого органа 3 для бокової підрізки, який крутиться, захоплює лозу і при проходженні уздовж нерухомих протиріжучих пласти 9 вона зрізається. І Іри цьому лоза падає на транспортер 20 і переміщується до подрібнювача 27. Вал 28 подрібнювача 27 отримує обертання від вала відбору потужності трактора, тому швидкість його обертання вище, ніж швидкість руху транспортера 21 В силу відміченного сегменш транспортера 21 є противоріжучими. Лоза, потрапляючи поміж сегментів 25 транспортера 21 і сегментів 30 барабана 27 подрібнюється і скидається на землю. Подрібнена лоза, потрапляючи на землю, служить добривом для винограда. Орган 11 для обрізання по висоті встановлено з можливістю переміщення по напрямним 10. Під час руху трактора ріжучий орган 11 заглиблюється у виноградний кущ. Під час зіткнення органа 11 зі шпалерним стовпом спрацьовують запобіжні ролики 19, розташовані один від одного на відстані, меншій ніж товщина шпалерного сі овпа. Ріжучий орган 11 відхиляється, а при 9 І подальшому переміщенні трактора, повертається в вихідне положення. | f Обрізання лози ріжучим органом 11 здійснюється при потраплянні лози по1 між сегментів 16, змонтованих на ланцюгу 13, і нерухомих супротиріжучих пластин 18. і ЗЗиготовлений в агрофірмі "Золота балка" (м. Севастополь) пристрій дозволив підвищити продуктивність праці в 2 рази в порівнянні з чеканкою, яка здійснюється секаторами вручну. Економія склала 1?49грн з розрахунку на 1га площі. Пристрій для обрізання та подрібнення виноградної лози. фтг.І Стлаков В. В. Знаменський К.Д. Пристрій для обрізання та подрібнення виноградної дози. Стлаков В.В. Знаменський К.Д, зз /с? Пристрій для обрізання та подрібнення виноградної \ .. - ~ X лози.
