Пристрій для моніторингу стану сільськогосподарських угідь

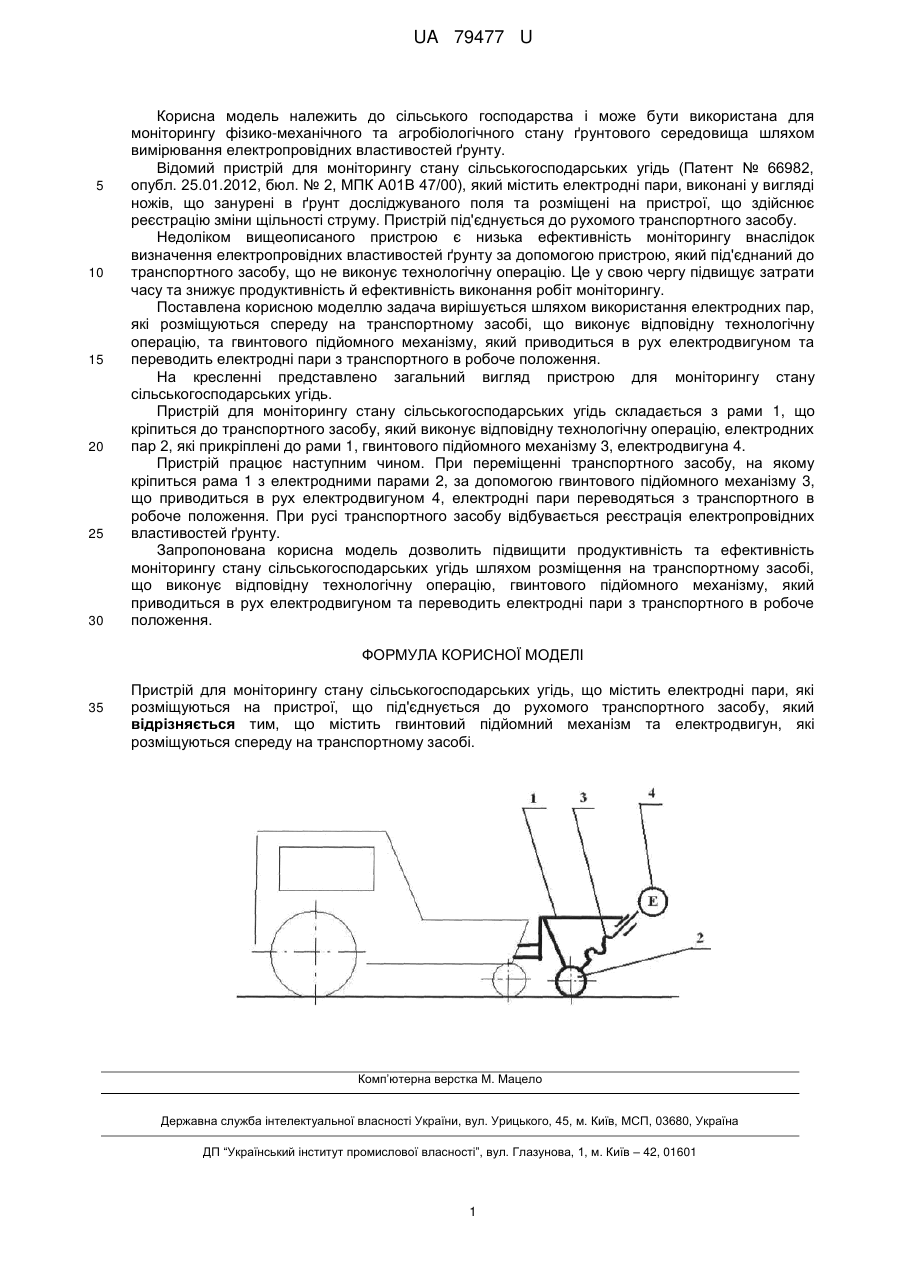

Реферат: Пристрій для моніторингу стану сільськогосподарських угідь містить електродні пари, які розміщуються на пристрої, що під'єднується до рухомого транспортного засобу, а також гвинтовий підйомний механізм та електродвигун, які розміщуються спереду на транспортному засобі. UA 79477 U (54) ПРИСТРІЙ ДЛЯ МОНІТОРИНГУ СТАНУ СІЛЬСЬКОГОСПОДАРСЬКИХ УГІДЬ UA 79477 U UA 79477 U 5 10 15 20 25 30 Корисна модель належить до сільського господарства і може бути використана для моніторингу фізико-механічного та агробіологічного стану ґрунтового середовища шляхом вимірювання електропровідних властивостей ґрунту. Відомий пристрій для моніторингу стану сільськогосподарських угідь (Патент № 66982, опубл. 25.01.2012, бюл. № 2, МПК А01В 47/00), який містить електродні пари, виконані у вигляді ножів, що занурені в ґрунт досліджуваного поля та розміщені на пристрої, що здійснює реєстрацію зміни щільності струму. Пристрій під'єднується до рухомого транспортного засобу. Недоліком вищеописаного пристрою є низька ефективність моніторингу внаслідок визначення електропровідних властивостей ґрунту за допомогою пристрою, який під'єднаний до транспортного засобу, що не виконує технологічну операцію. Це у свою чергу підвищує затрати часу та знижує продуктивність й ефективність виконання робіт моніторингу. Поставлена корисною моделлю задача вирішується шляхом використання електродних пар, які розміщуються спереду на транспортному засобі, що виконує відповідну технологічну операцію, та гвинтового підйомного механізму, який приводиться в рух електродвигуном та переводить електродні пари з транспортного в робоче положення. На кресленні представлено загальний вигляд пристрою для моніторингу стану сільськогосподарських угідь. Пристрій для моніторингу стану сільськогосподарських угідь складається з рами 1, що кріпиться до транспортного засобу, який виконує відповідну технологічну операцію, електродних пар 2, які прикріплені до рами 1, гвинтового підйомного механізму 3, електродвигуна 4. Пристрій працює наступним чином. При переміщенні транспортного засобу, на якому кріпиться рама 1 з електродними парами 2, за допомогою гвинтового підйомного механізму 3, що приводиться в рух електродвигуном 4, електродні пари переводяться з транспортного в робоче положення. При русі транспортного засобу відбувається реєстрація електропровідних властивостей ґрунту. Запропонована корисна модель дозволить підвищити продуктивність та ефективність моніторингу стану сільськогосподарських угідь шляхом розміщення на транспортному засобі, що виконує відповідну технологічну операцію, гвинтового підйомного механізму, який приводиться в рух електродвигуном та переводить електродні пари з транспортного в робоче положення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пристрій для моніторингу стану сільськогосподарських угідь, що містить електродні пари, які розміщуються на пристрої, що під'єднується до рухомого транспортного засобу, який відрізняється тим, що містить гвинтовий підйомний механізм та електродвигун, які розміщуються спереду на транспортному засобі. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
