Бур для газоаналізатора

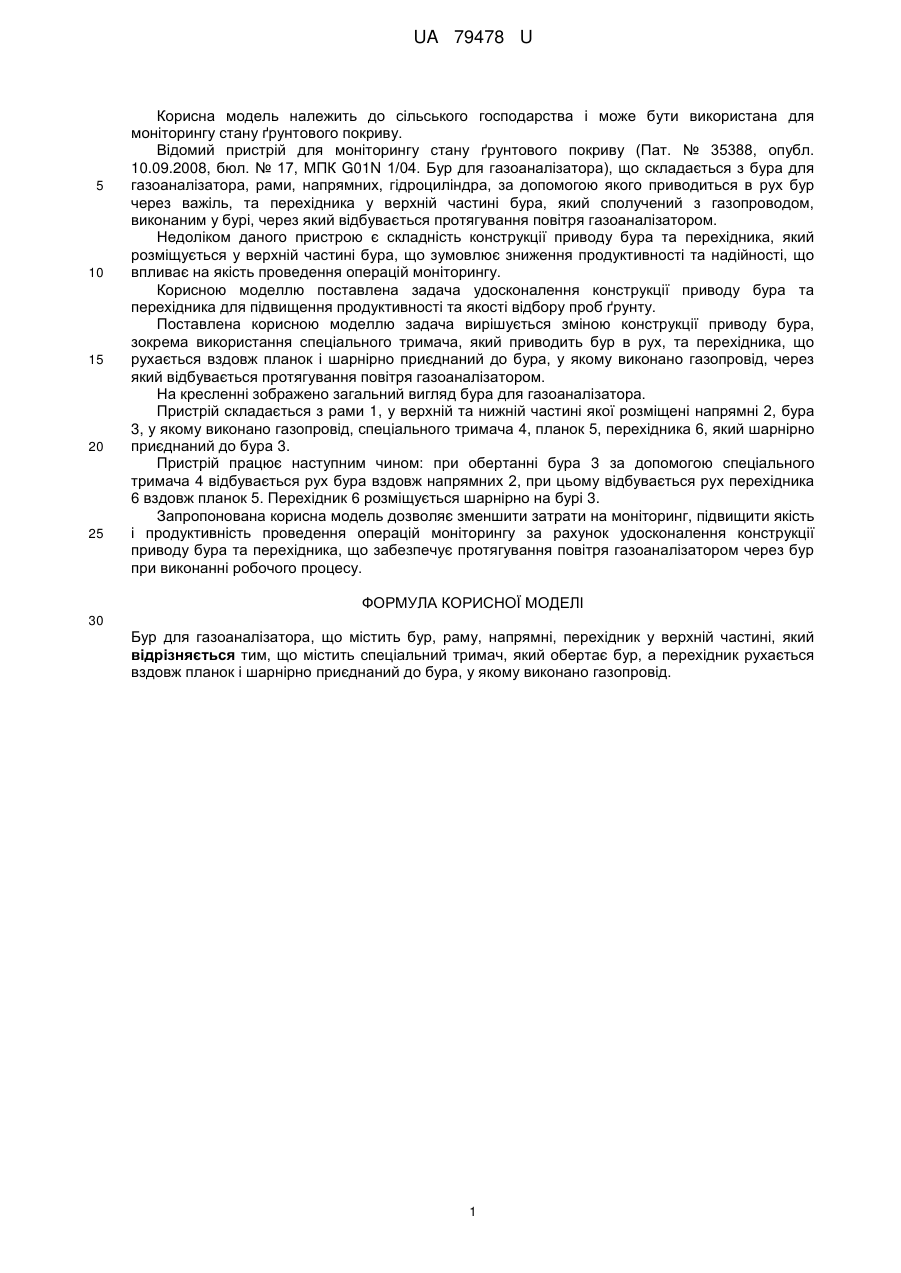

Реферат: Бур для газоаналізатора містить бур, раму, напрямні, перехідник у верхній частині, спеціальний тримач, який обертає бур. Перехідник рухається вздовж планок і шарнірно приєднаний до бура, у якому виконано газопровід. UA 79478 U (54) БУР ДЛЯ ГАЗОАНАЛІЗАТОРА UA 79478 U UA 79478 U 5 10 15 20 25 Корисна модель належить до сільського господарства і може бути використана для моніторингу стану ґрунтового покриву. Відомий пристрій для моніторингу стану ґрунтового покриву (Пат. № 35388, опубл. 10.09.2008, бюл. № 17, МПК G01N 1/04. Бур для газоаналізатора), що складається з бура для газоаналізатора, рами, напрямних, гідроциліндра, за допомогою якого приводиться в рух бур через важіль, та перехідника у верхній частині бура, який сполучений з газопроводом, виконаним у бурі, через який відбувається протягування повітря газоаналізатором. Недоліком даного пристрою є складність конструкції приводу бура та перехідника, який розміщується у верхній частині бура, що зумовлює зниження продуктивності та надійності, що впливає на якість проведення операцій моніторингу. Корисною моделлю поставлена задача удосконалення конструкції приводу бура та перехідника для підвищення продуктивності та якості відбору проб ґрунту. Поставлена корисною моделлю задача вирішується зміною конструкції приводу бура, зокрема використання спеціального тримача, який приводить бур в рух, та перехідника, що рухається вздовж планок і шарнірно приєднаний до бура, у якому виконано газопровід, через який відбувається протягування повітря газоаналізатором. На кресленні зображено загальний вигляд бура для газоаналізатора. Пристрій складається з рами 1, у верхній та нижній частині якої розміщені напрямні 2, бура 3, у якому виконано газопровід, спеціального тримача 4, планок 5, перехідника 6, який шарнірно приєднаний до бура 3. Пристрій працює наступним чином: при обертанні бура 3 за допомогою спеціального тримача 4 відбувається рух бура вздовж напрямних 2, при цьому відбувається рух перехідника 6 вздовж планок 5. Перехідник 6 розміщується шарнірно на бурі 3. Запропонована корисна модель дозволяє зменшити затрати на моніторинг, підвищити якість і продуктивність проведення операцій моніторингу за рахунок удосконалення конструкції приводу бура та перехідника, що забезпечує протягування повітря газоаналізатором через бур при виконанні робочого процесу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Бур для газоаналізатора, що містить бур, раму, напрямні, перехідник у верхній частині, який відрізняється тим, що містить спеціальний тримач, який обертає бур, а перехідник рухається вздовж планок і шарнірно приєднаний до бура, у якому виконано газопровід. 1 UA 79478 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
