Піпетка-контейнер

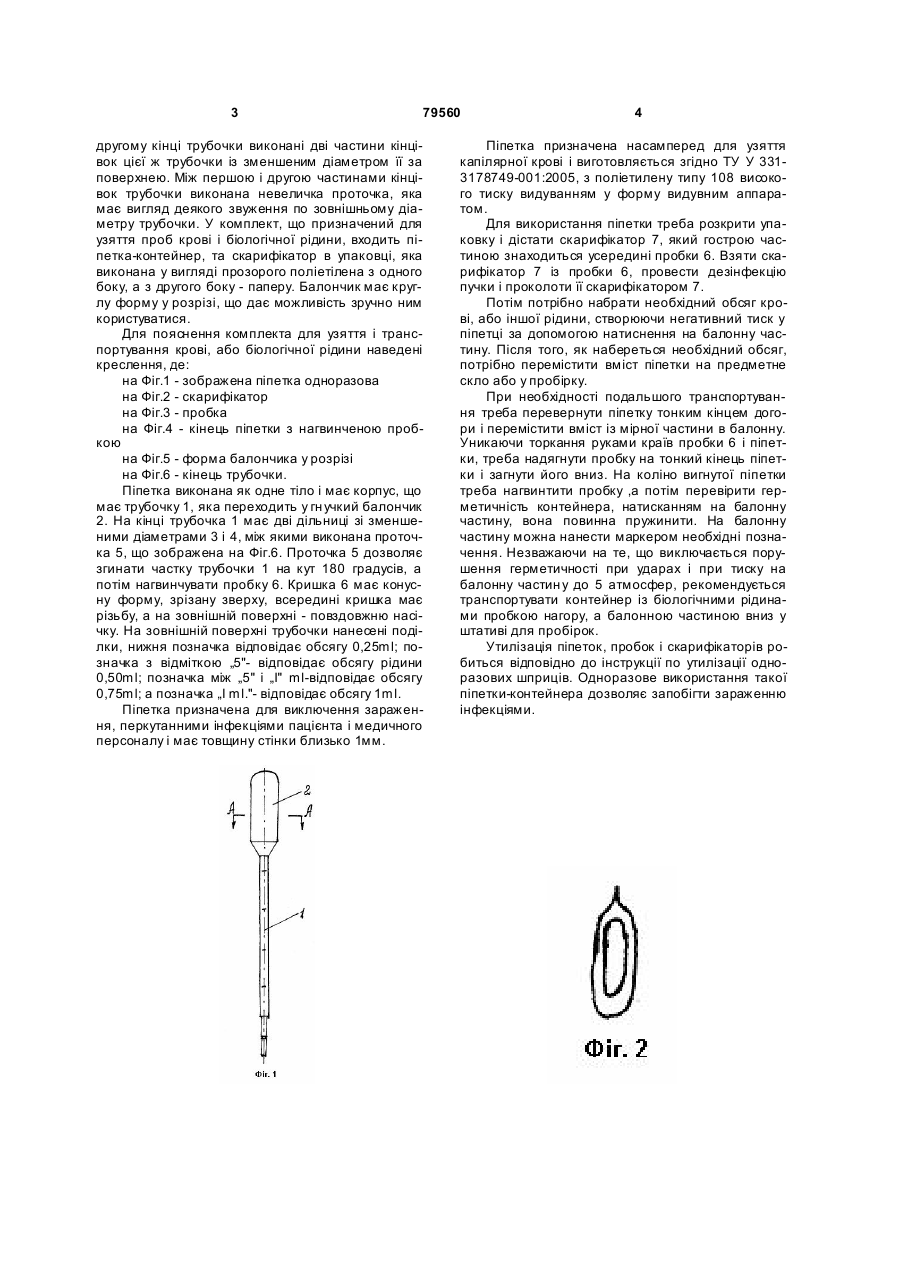

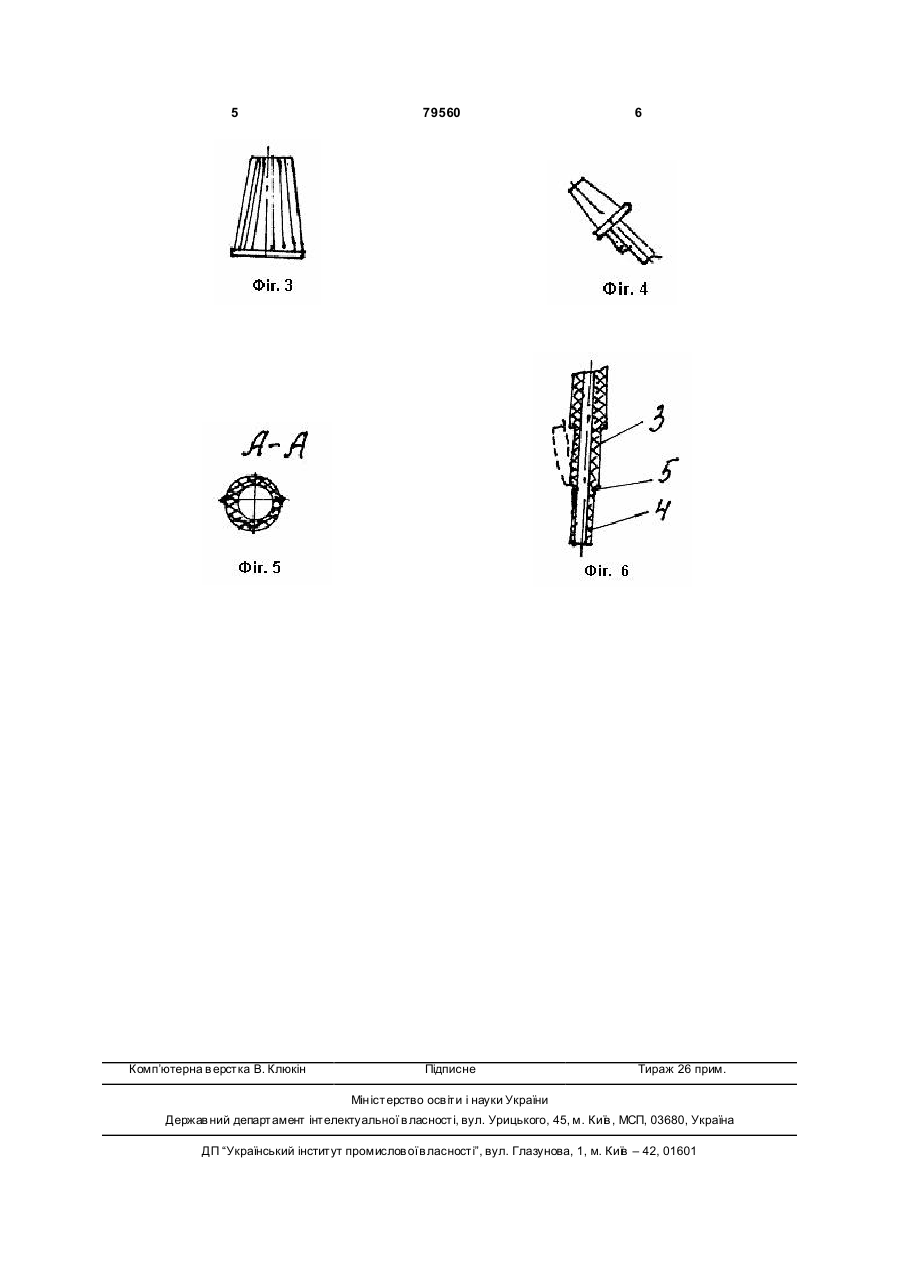

1. Піпетка-контейнер, що має корпус з поліетилену, яка відрізняється тим, що корпус виконаний у вигляді виготовлених суцільно трубочки і гнучкого балончика, у який переходить трубочка, при цьому кінець трубочки має зменшений зовнішній діаметр, з можливістю загвинчування його пробкою. 2. Піпетка-контейнер за п. 1, яка відрізняється тим, що пробка має форму зрізаного конуса з різьбою усередині та повздовжньою насічкою на зовнішній поверхні. Винахід належить до медичної техніки, зокрема до пристроїв для узяття проб крові та перенесення не тільки крові, але і іншої біологічної рідини. Галузь застосування - медицина, ветеринарія і мікробіологія. Відома піпетка Панченкова, яка має скляну трубочку, поверхня якої калібрована, тобто має поділки, та гумовий балончик на одному боці трубочки, а на другому - обрізаний або відтягнутий носик [див. Правдин П. В. Лабораторные приборы и оборудование из стекла. М. 1978]. Але такі піпетки не пристосовані для переносу та тимчасового зберігання крові і біологідної рідини. Крім цього ускладнено миття та дезінфікування трубочки та балончика. Відома система для узяття і переносу венозної і капілярної крові Microvette 300/500 фірми Сарштедт, котра складається з зовнішнього циліндричного контейнера і внутрішньої конусної пробки [див. проспект фірми SARSTEOT „Біо-тестлабораторія" Німеччина]. Але така система ускладнена у виготуванні її, а також потребує додатковий пристрій для її відкривання. Відома капілярна пробірка з кришкою СВ 300, яка (закривається) кришкою і ковпачком і поставляється разом з корпусом-тримачем, котрий також призначений для транспортування. Після узяття крові капілярна пробірка знизу запечатується ковпачком, а зверху закривається кришкою та вставляється у корпус-тримач. Воронкоподібна форма капілярної пробки гарантує оптимальне збереження сиворотки, або плазми [див. Проспект фірми Сершмедт Німеччина, с. 8 Біо-тест-лабораторія]. Вищезгадана пробірка з кришкою СВ 300 має ускладнену конструкцію у виготовленні її та потребує додатковий пристрій для відкриття її. Крім того тяжко і складно виконувати дезінфекцію та мити таку пробірку. Така пробірка прийнята авторами за прототип, так як має спільні суттєві ознаки: має корпус, що виготовлений з поліетілену та гнучку ємність. Але така пробірка потребує значного догляду і складна у виготовленні. Задача, яка вирішується пропонованою конструкцією піпетки, полягає у створенні простої піпетки-контейнера, одноразового її використання для всмоктування крові і біологічних рідин, а також для переносу та тимчасового зберігання їх. Для вирішення поставленої задачі пропонується нова конструкція одноразової піпеткиконтейнера, яка виконана з поліетілену і має трубочку, яка переходить у гнучкий балончик, а на (19) UA (11) 79560 (13) C2 (21) a200510795 (22) 15.11.2005 (24) 25.06.2007 (46) 25.06.2007, Бюл. № 9, 2007 р. (72) Бабасіньян Віктор Вітальйович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "АКСУС" (56) SARSTEDT AG & Co. Capillary Blood Collection. Microvette 300/500. URL: htpp://www.sarstedt.com/php/produktfamiliedarstellung.php?familie_id=114&seite=1 SARSTEDT AG & Co. Capillary Blood Collection. Microvette CB300. URL: htpp://www.sarstedt.com/php/produktfamiliedarstellung.php?familie_id=114&seite=2& US 3926521, G01N 33/16, 16.12.1975 EP 796659, B01L 3/02, A61B 5/14, 24.09.1997 3 79560 другому кінці трубочки виконані дві частини кінцівок цієї ж трубочки із зменшеним діаметром її за поверхнею. Між першою і другою частинами кінцівок трубочки виконана невеличка проточка, яка має вигляд деякого звуження по зовнішньому діаметру трубочки. У комплект, що призначений для узяття проб крові і біологічної рідини, входить піпетка-контейнер, та скарифікатор в упаковці, яка виконана у вигляді прозорого поліетілена з одного боку, а з другого боку - паперу. Балончик має круглу форму у розрізі, що дає можливість зручно ним користуватися. Для пояснення комплекта для узяття і транспортування крові, або біологічної рідини наведені креслення, де: на Фіг.1 - зображена піпетка одноразова на Фіг.2 - скарифікатор на Фіг.3 - пробка на Фіг.4 - кінець піпетки з нагвинченою пробкою на Фіг.5 - форма балончика у розрізі на Фіг.6 - кінець трубочки. Піпетка виконана як одне тіло і має корпус, що має трубочку 1, яка переходить у гн учкий балончик 2. На кінці трубочка 1 має дві дільниці зі зменшеними діаметрами 3 і 4, між якими виконана проточка 5, що зображена на Фіг.6. Проточка 5 дозволяє згинати частку трубочки 1 на кут 180 градусів, а потім нагвинчувати пробку 6. Кришка 6 має конусну форму, зрізану зверху, всередині кришка має різьбу, а на зовнішній поверхні - повздовжню насічку. На зовнішній поверхні трубочки нанесені поділки, нижня позначка відповідає обсягу 0,25ml; позначка з відміткою „5"- відповідає обсягу рідини 0,50ml; позначка між „5" і „І" ml-відповідає обсягу 0,75ml; а позначка „І ml."- відповідає обсягу 1ml. Піпетка призначена для виключення зараження, перкутанними інфекціями пацієнта і медичного персоналу і має товщину стінки близько 1мм. 4 Піпетка призначена насамперед для узяття капілярної крові і виготовляється згідно ТУ У 3313178749-001:2005, з поліетилену типу 108 високого тиску видуванням у форму видувним аппаратом. Для використання піпетки треба розкрити упаковку і дістати скарифікатор 7, який гострою частиною знаходиться усередині пробки 6. Взяти скарифікатор 7 із пробки 6, провести дезінфекцію пучки і проколоти її скарифікатором 7. Потім потрібно набрати необхідний обсяг крові, або іншої рідини, створюючи негативний тиск у піпетці за допомогою натиснення на балонну частину. Після того, як набереться необхідний обсяг, потрібно перемістити вміст піпетки на предметне скло або у пробірку. При необхідності подальшого транспортування треба перевернути піпетку тонким кінцем догори і перемістити вміст із мірної частини в балонну. Уникаючи торкання руками країв пробки 6 і піпетки, треба надягнути пробку на тонкий кінець піпетки і загнути його вниз. На коліно вигнутої піпетки треба нагвинтити пробку ,а потім перевірити герметичність контейнера, натисканням на балонну частину, вона повинна пружинити. На балонну частину можна нанести маркером необхідні позначення. Незважаючи на те, що виключається порушення герметичності при ударах і при тиску на балонну частин у до 5 атмосфер, рекомендується транспортувати контейнер із біологічними рідинами пробкою нагору, а балонною частиною вниз у штативі для пробірок. Утилізація піпеток, пробок і скарифікаторів робиться відповідно до інструкції по утилізації одноразових шприців. Одноразове використання такої піпетки-контейнера дозволяє запобігти зараженню інфекціями. 5 Комп’ютерна в ерстка В. Клюкін 79560 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
