Попередньо заповнена одноразова піпетка (варіанти)

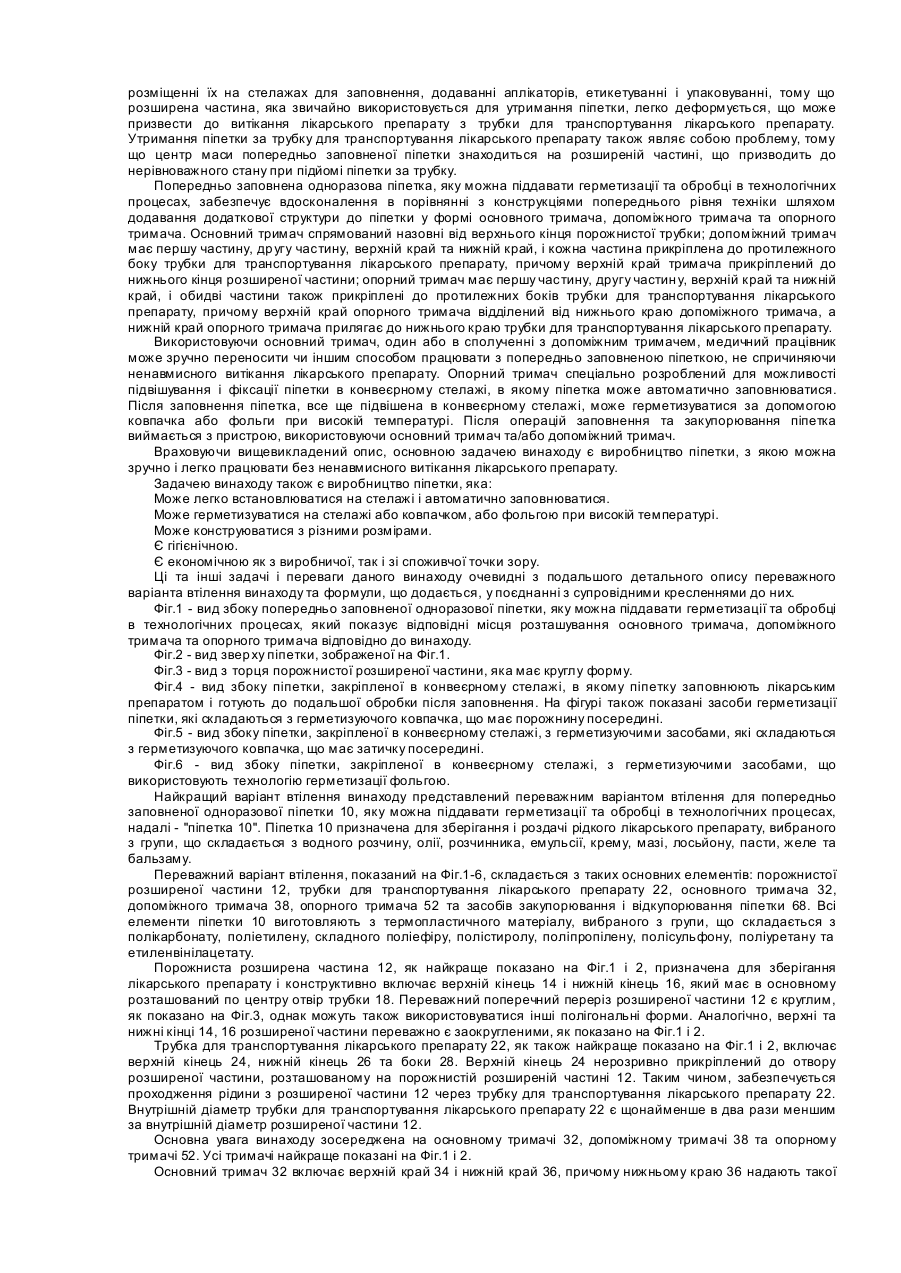

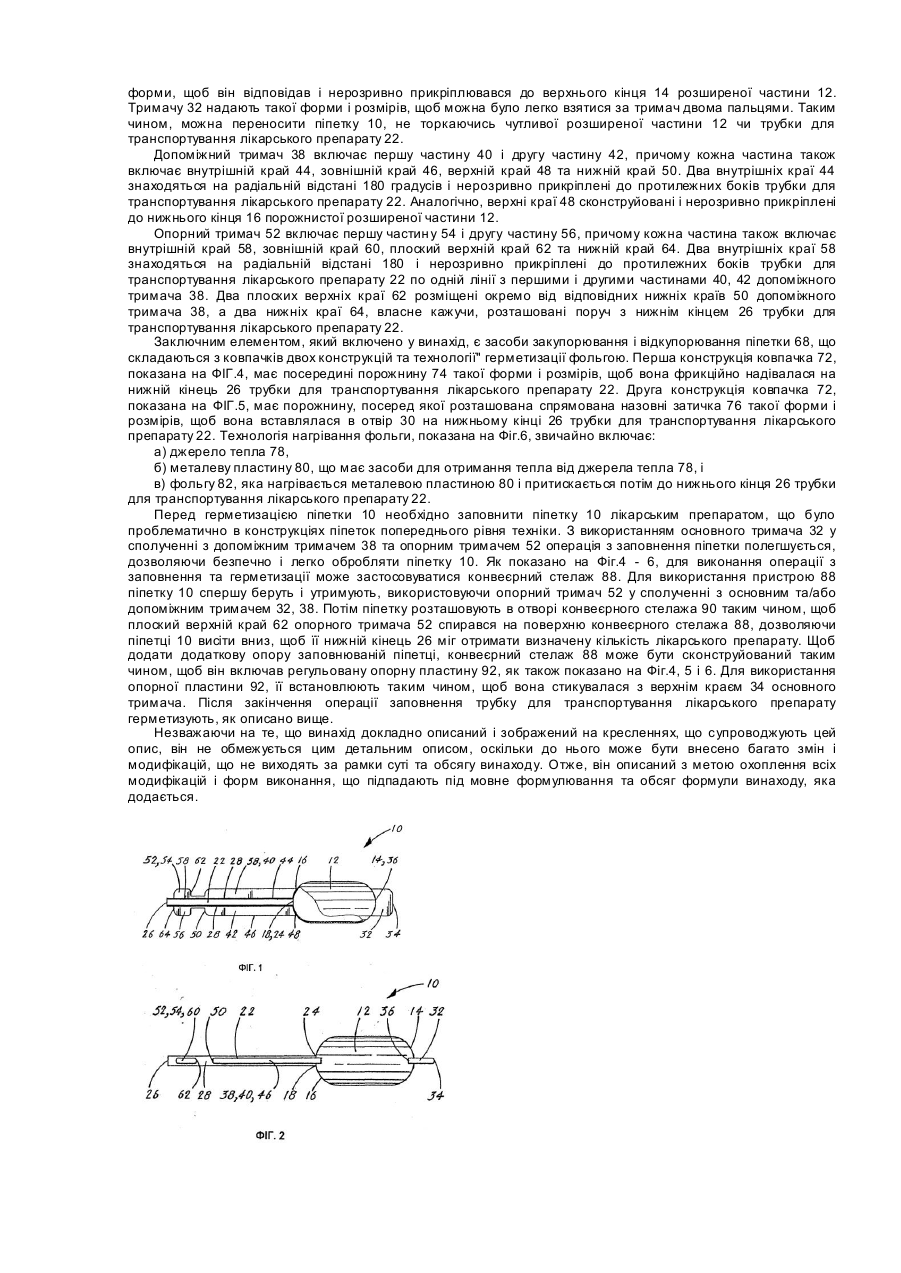

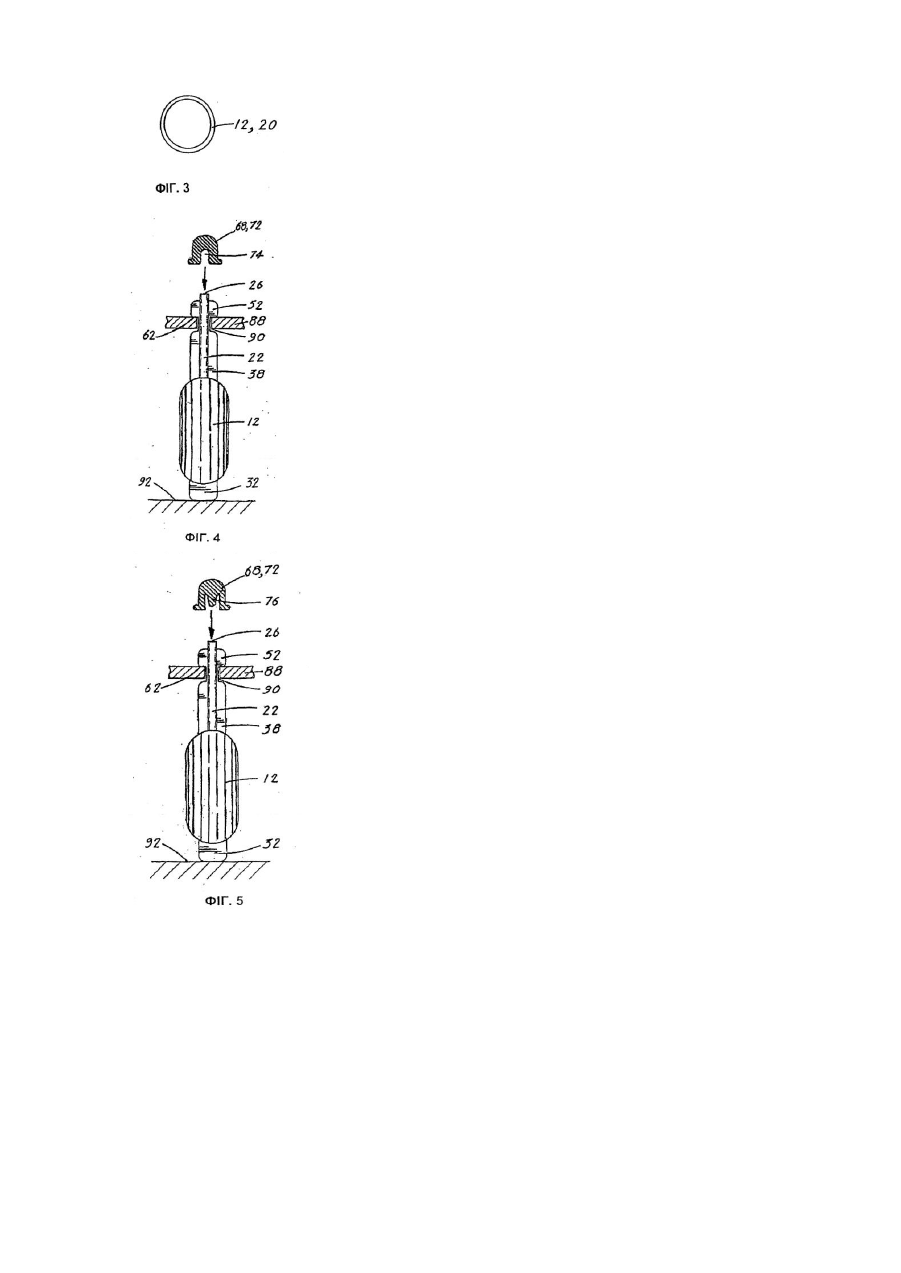

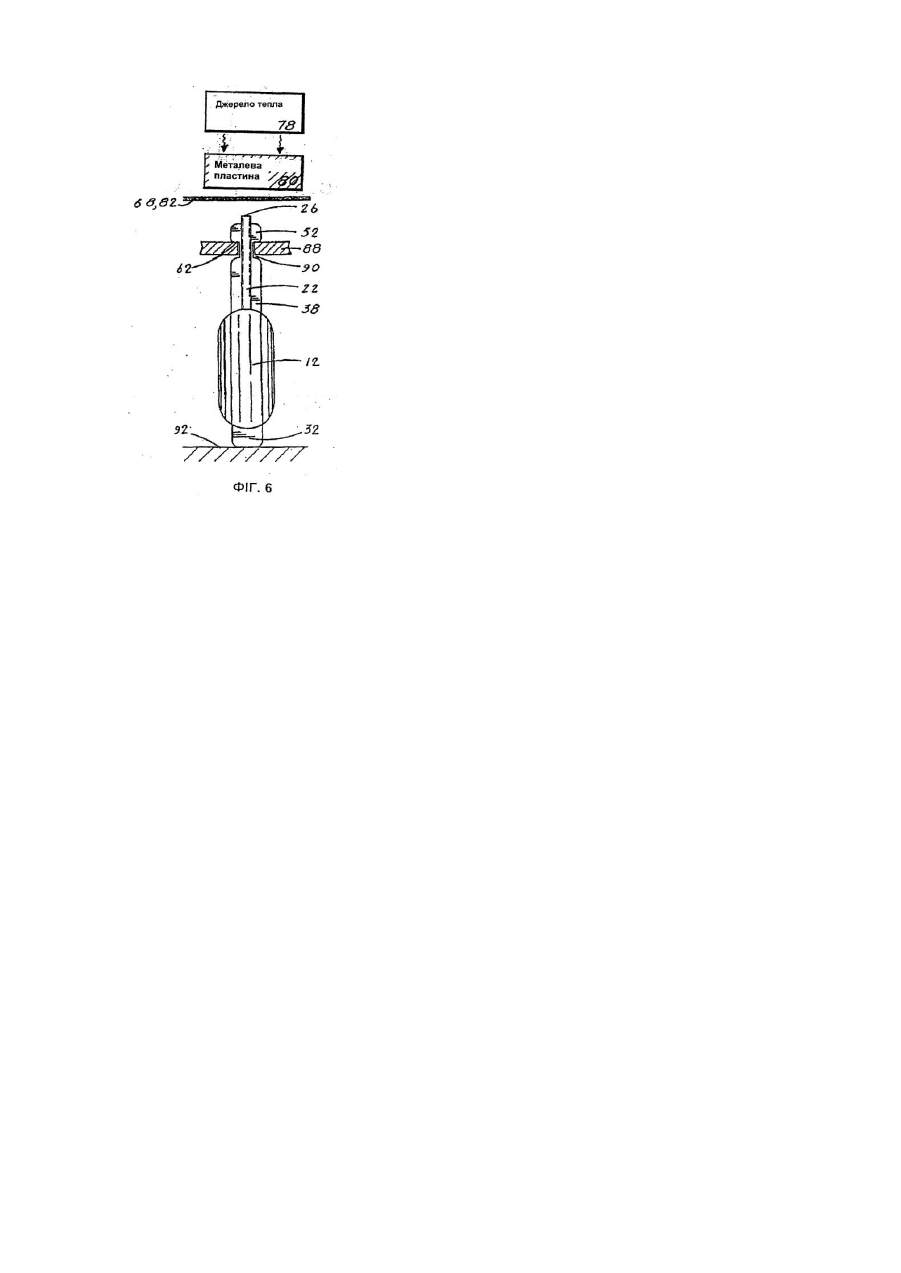

Винахід стосується, загалом, піпеток, а конкретніше, попередньо заповненої одноразової піпетки, яку можна піддавати герметизації та обробці в технологічних процесах і яку попередньо заповнюють лікарським препаратом і використовують один раз, після чого викидають. Типова піпетка складається з тонкої трубки, яка використовується для відмірювання або транспортування невеликих кількостей рідини чи газу з одного місця в інше. Найрозповсюдженіший вид піпеток складається з невеликої пластикової трубки, яка має в середні або на кінці розширену частину. Рідину можна всмоктувати в розширену частину і утримувати в ній, закривши верхній кінець піпетки пробкою, великим пальцем тощо. Використовуваним у даний час піпеткам попереднього рівня техніки властиві такі проблеми: 1. Заповнення піпеток рідким лікарським препаратом утруднено вузьким отвором піпетки та тенденцією розширеної частини деформуватися при неправильній обробці. 2. Після заповнення піпеток будь-яка подальша обробка піпетки утр уднена, насамперед, тому що розширена частина може бути ненавмисно деформована, що призводить до витікання рідини з неї. Взагалі, сучасні конструкції піпеток не включають яких-небудь частин для утримання, які дозволяли б зручно обробляти піпетки. Розширена частина не може використовуватися як пункт утримання через її тенденцію до деформації, а інші частини піпетки також не підходять для утримання, тому що центр маси попередньо заповненої піпетки зосереджений на розширеній частині. 3. Багато лікарських препаратів вимагають герметизації. Через описану вище проблему обробки сучасні попередньо заповнені піпетки не можуть бути адекватно загерметизовані. Проблема, описана в пункті 1, була розглянута заявником у раніше поданій заявці на патент. Дана заявка забезпечує вирішення проблем, описаних у пунктах 2 і 3 . Пошук по джерелах, відомих з попереднього рівня техніки, не знайшов будь-яких патентів, які мали б новизну даного винаходу, однак стосовними до даної тематики вважаються такі патенти США: № ВИНАХІДНИК ВИДАНИЙ ПАТЕНТУ 17 грудня 5,073,347 Гаррен (Garren) та ін. 1991р. Чикерінг (Chickering) 24 жовтня 4,875,602 та ін. 1989р. Сейнт-Аманд (Saint4,563,104 7 січня 1986р. Amand) 20 листопада 4,483,825 Фечиз (Fatches) 1984р. У патенті 5,073,347 описана градуйована піпетка для роздачі рідин. Піпетка сконструйована як єдина конструкція, зроблена зі складових частин, з'єднаних разом для створення пристрою для точної роздачі рідини. Піпетка включає стержневу частин у, виконану окремо, яка з'єднується з розширеною частиною, утворюючи комплект піпетки. У патенті 4,875,602 описаний дозатор рідин, який включає автономне джерело рідини, звичайно ізольоване в ємності розширеної частини. Розширену частину деформують, щоб спочатку зламати мембрану і дозволити витиснути рідину через стержневий отвір для насичення тампона, встановленого на кінчику. В альтернативному варіанті мембрана може розташовуватися між двома співвісними частинами стержня і ламається після часткового осьового руйнування частин. У патенті 4,563,104 описана одноразова піпетка для роздачі рідини, яка доставляє точну і однакову краплю рідини заданого розміру і включає лопатеву мішалку як невід'ємну складову частин у. Пристрій включає роздавальну трубку, з'єднану з гнучкою і еластичною розширеною частиною і лопатевою мішалкою. Відкритий кінець трубки може бути мати різні розміри для формування різних розмірів крапель. У патенті 4,483,825 описана піпетка, яка має порожнину для приймання рідини, звичайно оточену стінками, що можуть деформуватися. Піпетка також має загострений вихідний канал для рідини, розташований на одному кінці порожнини, та вхідний канал для рідини на іншому кінці порожнини, в якому знаходиться напівпроникний фільтр. Для цілей рівня техніки та зазначення галузі техніки, до якої відноситься даний винахід, можуть бути зроблені посилання на інші згадані патенти. № ВИНАХІДНИК ВИДАНИЙ ПАТЕНТУ Вересень 6,117,394 Сміт (Smith) 2000р. Липень 5,927,884 Као (Као) 1999р. Грудень 5,702,035 Цао (Tsao) 1997р. Сейнт-Аманд (SaintЖовтень 4,779,768 Amand) 1988р. Квітень 3,951,313 Конільйоне (Coniglione) 1976р. 3,792,699 Тобін (Tobin) Лютий 1974р. 3,495,917 Трухан (Truhan) Лютий 1970р. Піпетки попереднього рівня техніки включають порожнисту розширену частину з верхнім кінцем і нижнім кінцем, сконструйовану для утримання лікарського препарату. Від нижнього кінця розширеної частини назовні виходить тр убка для транспортування лікарського препарату, яка має нижній кінець, через який лікарський препарат спочатку заповнюється, а згодом виділяється при стисканні розширеної частини. Заповнені піпетки попереднього рівня техніки нелегко піддаються подальшій обробці чи використанню, наприклад, при розміщенні їх на стелажах для заповнення, додаванні аплікаторів, етикетуванні і упаковуванні, тому що розширена частина, яка звичайно використовується для утримання піпетки, легко деформується, що може призвести до витікання лікарського препарату з трубки для транспортування лікарського препарату. Утримання піпетки за трубку для транспортування лікарського препарату також являє собою проблему, тому що центр маси попередньо заповненої піпетки знаходиться на розширеній частині, що призводить до нерівноважного стану при підйомі піпетки за трубку. Попередньо заповнена одноразова піпетка, яку можна піддавати герметизації та обробці в технологічних процесах, забезпечує вдосконалення в порівнянні з конструкціями попереднього рівня техніки шляхом додавання додаткової структури до піпетки у формі основного тримача, допоміжного тримача та опорного тримача. Основний тримач спрямований назовні від верхнього кінця порожнистої трубки; допоміжний тримач має першу частину, др угу частину, верхній край та нижній край, і кожна частина прикріплена до протилежного боку трубки для транспортування лікарського препарату, причому верхній край тримача прикріплений до нижнього кінця розширеної частини; опорний тримач має першу частину, другу частин у, верхній край та нижній край, і обидві частини також прикріплені до протилежних боків трубки для транспортування лікарського препарату, причому верхній край опорного тримача відділений від нижнього краю допоміжного тримача, а нижній край опорного тримача прилягає до нижнього краю трубки для транспортування лікарського препарату. Використовуючи основний тримач, один або в сполученні з допоміжним тримачем, медичний працівник може зручно переносити чи іншим способом працювати з попередньо заповненою піпеткою, не спричиняючи ненавмисного витікання лікарського препарату. Опорний тримач спеціально розроблений для можливості підвішування і фіксації піпетки в конвеєрному стелажі, в якому піпетка може автоматично заповнюватися. Після заповнення піпетка, все ще підвішена в конвеєрному стелажі, може герметизуватися за допомогою ковпачка або фольги при високій температурі. Після операцій заповнення та закупорювання піпетка виймається з пристрою, використовуючи основний тримач та/або допоміжний тримач. Враховуючи вищевикладений опис, основною задачею винаходу є виробництво піпетки, з якою можна зручно і легко працювати без ненавмисного витікання лікарського препарату. Задачею винаходу також є виробництво піпетки, яка: Може легко встановлюватися на стелажі і автоматично заповнюватися. Може герметизуватися на стелажі або ковпачком, або фольгою при високій температурі. Може конструюватися з різними розмірами. Є гігієнічною. Є економічною як з виробничої, так і зі споживчої точки зору. Ці та інші задачі і переваги даного винаходу очевидні з подальшого детального опису переважного варіанта втілення винаходу та формули, що додається, у поєднанні з супровідними кресленнями до них. Фіг.1 - вид збоку попередньо заповненої одноразової піпетки, яку можна піддавати герметизації та обробці в технологічних процесах, який показує відповідні місця розташування основного тримача, допоміжного тримача та опорного тримача відповідно до винаходу. Фіг.2 - вид звер ху піпетки, зображеної на Фіг.1. Фіг.3 - вид з торця порожнистої розширеної частини, яка має круглу форму. Фіг.4 - вид збоку піпетки, закріпленої в конвеєрному стелажі, в якому піпетку заповнюють лікарським препаратом і готують до подальшої обробки після заповнення. На фігурі також показані засоби герметизації піпетки, які складаються з герметизуючого ковпачка, що має порожнину посередині. Фіг.5 - вид збоку піпетки, закріпленої в конвеєрному стелажі, з герметизуючими засобами, які складаються з герметизуючого ковпачка, що має затичку посередині. Фіг.6 - вид збоку піпетки, закріпленої в конвеєрному стелажі, з герметизуючими засобами, що використовують технологію герметизації фольгою. Найкращий варіант втілення винаходу представлений переважним варіантом втілення для попередньо заповненої одноразової піпетки 10, яку можна піддавати герметизації та обробці в технологічних процесах, надалі - "піпетка 10". Піпетка 10 призначена для зберігання і роздачі рідкого лікарського препарату, вибраного з групи, що складається з водного розчину, олії, розчинника, емульсії, крему, мазі, лосьйону, пасти, желе та бальзаму. Переважний варіант втілення, показаний на Фіг.1-6, складається з таких основних елементів: порожнистої розширеної частини 12, трубки для транспортування лікарського препарату 22, основного тримача 32, допоміжного тримача 38, опорного тримача 52 та засобів закупорювання і відкупорювання піпетки 68. Всі елементи піпетки 10 виготовляють з термопластичного матеріалу, вибраного з групи, що складається з полікарбонату, поліетилену, складного поліефіру, полістиролу, поліпропілену, полісульфону, поліуретану та етиленвінілацетату. Порожниста розширена частина 12, як найкраще показано на Фіг.1 і 2, призначена для зберігання лікарського препарату і конструктивно включає верхній кінець 14 і нижній кінець 16, який має в основному розташований по центру отвір трубки 18. Переважний поперечний переріз розширеної частини 12 є круглим, як показано на Фіг.3, однак можуть також використовуватися інші полігональні форми. Аналогічно, верхні та нижні кінці 14, 16 розширеної частини переважно є заокругленими, як показано на Фіг.1 і 2. Трубка для транспортування лікарського препарату 22, як також найкраще показано на Фіг.1 і 2, включає верхній кінець 24, нижній кінець 26 та боки 28. Верхній кінець 24 нерозривно прикріплений до отвору розширеної частини, розташованому на порожнистій розширеній частині 12. Таким чином, забезпечується проходження рідини з розширеної частини 12 через трубку для транспортування лікарського препарату 22. Внутрішній діаметр трубки для транспортування лікарського препарату 22 є щонайменше в два рази меншим за внутрішній діаметр розширеної частини 12. Основна увага винаходу зосереджена на основному тримачі 32, допоміжному тримачі 38 та опорному тримачі 52. Усі тримачі найкраще показані на Фіг.1 і 2. Основний тримач 32 включає верхній край 34 і нижній край 36, причому нижньому краю 36 надають такої форми, щоб він відповідав і нерозривно прикріплювався до верхнього кінця 14 розширеної частини 12. Тримачу 32 надають такої форми і розмірів, щоб можна було легко взятися за тримач двома пальцями. Таким чином, можна переносити піпетку 10, не торкаючись чутливої розширеної частини 12 чи трубки для транспортування лікарського препарату 22. Допоміжний тримач 38 включає першу частину 40 і другу частину 42, причому кожна частина також включає внутрішній край 44, зовнішній край 46, верхній край 48 та нижній край 50. Два внутрішніх краї 44 знаходяться на радіальній відстані 180 градусів і нерозривно прикріплені до протилежних боків трубки для транспортування лікарського препарату 22. Аналогічно, верхні краї 48 сконструйовані і нерозривно прикріплені до нижнього кінця 16 порожнистої розширеної частини 12. Опорний тримач 52 включає першу частин у 54 і другу частину 56, причому кожна частина також включає внутрішній край 58, зовнішній край 60, плоский верхній край 62 та нижній край 64. Два внутрішніх краї 58 знаходяться на радіальній відстані 180 і нерозривно прикріплені до протилежних боків трубки для транспортування лікарського препарату 22 по одній лінії з першими і другими частинами 40, 42 допоміжного тримача 38. Два плоских верхніх краї 62 розміщені окремо від відповідних нижніх країв 50 допоміжного тримача 38, а два нижніх краї 64, власне кажучи, розташовані поруч з нижнім кінцем 26 трубки для транспортування лікарського препарату 22. Заключним елементом, який включено у винахід, є засоби закупорювання і відкупорювання піпетки 68, що складаються з ковпачків двох конструкцій та технології" герметизації фольгою. Перша конструкція ковпачка 72, показана на ФІГ.4, має посередині порожнину 74 такої форми і розмірів, щоб вона фрикційно надівалася на нижній кінець 26 трубки для транспортування лікарського препарату 22. Друга конструкція ковпачка 72, показана на ФІГ.5, має порожнину, посеред якої розташована спрямована назовні затичка 76 такої форми і розмірів, щоб вона вставлялася в отвір 30 на нижньому кінці 26 трубки для транспортування лікарського препарату 22. Технологія нагрівання фольги, показана на Фіг.6, звичайно включає: а) джерело тепла 78, б) металеву пластину 80, що має засоби для отримання тепла від джерела тепла 78, і в) фольгу 82, яка нагрівається металевою пластиною 80 і притискається потім до нижнього кінця 26 трубки для транспортування лікарського препарату 22. Перед герметизацією піпетки 10 необхідно заповнити піпетку 10 лікарським препаратом, що було проблематично в конструкціях піпеток попереднього рівня техніки. З використанням основного тримача 32 у сполученні з допоміжним тримачем 38 та опорним тримачем 52 операція з заповнення піпетки полегшується, дозволяючи безпечно і легко обробляти піпетку 10. Як показано на Фіг.4 - 6, для виконання операції з заповнення та герметизації може застосовуватися конвеєрний стелаж 88. Для використання пристрою 88 піпетку 10 спершу беруть і утримують, використовуючи опорний тримач 52 у сполученні з основним та/або допоміжним тримачем 32, 38. Потім піпетку розташовують в отворі конвеєрного стелажа 90 таким чином, щоб плоский верхній край 62 опорного тримача 52 спирався на поверхню конвеєрного стелажа 88, дозволяючи піпетці 10 висіти вниз, щоб її нижній кінець 26 міг отримати визначену кількість лікарського препарату. Щоб додати додаткову опору заповнюваній піпетці, конвеєрний стелаж 88 може бути сконструйований таким чином, щоб він включав регульовану опорну пластину 92, як також показано на Фіг.4, 5 і 6. Для використання опорної пластини 92, її встановлюють таким чином, щоб вона стикувалася з верхнім краєм 34 основного тримача. Після закінчення операції заповнення трубку для транспортування лікарського препарату герметизують, як описано вище. Незважаючи на те, що винахід докладно описаний і зображений на кресленнях, що супроводжують цей опис, він не обмежується цим детальним описом, оскільки до нього може бути внесено багато змін і модифікацій, що не виходять за рамки суті та обсягу винаходу. Отже, він описаний з метою охоплення всіх модифікацій і форм виконання, що підпадають під мовне формулювання та обсяг формули винаходу, яка додається.
