Спосіб випробування сталефібробетонних балок

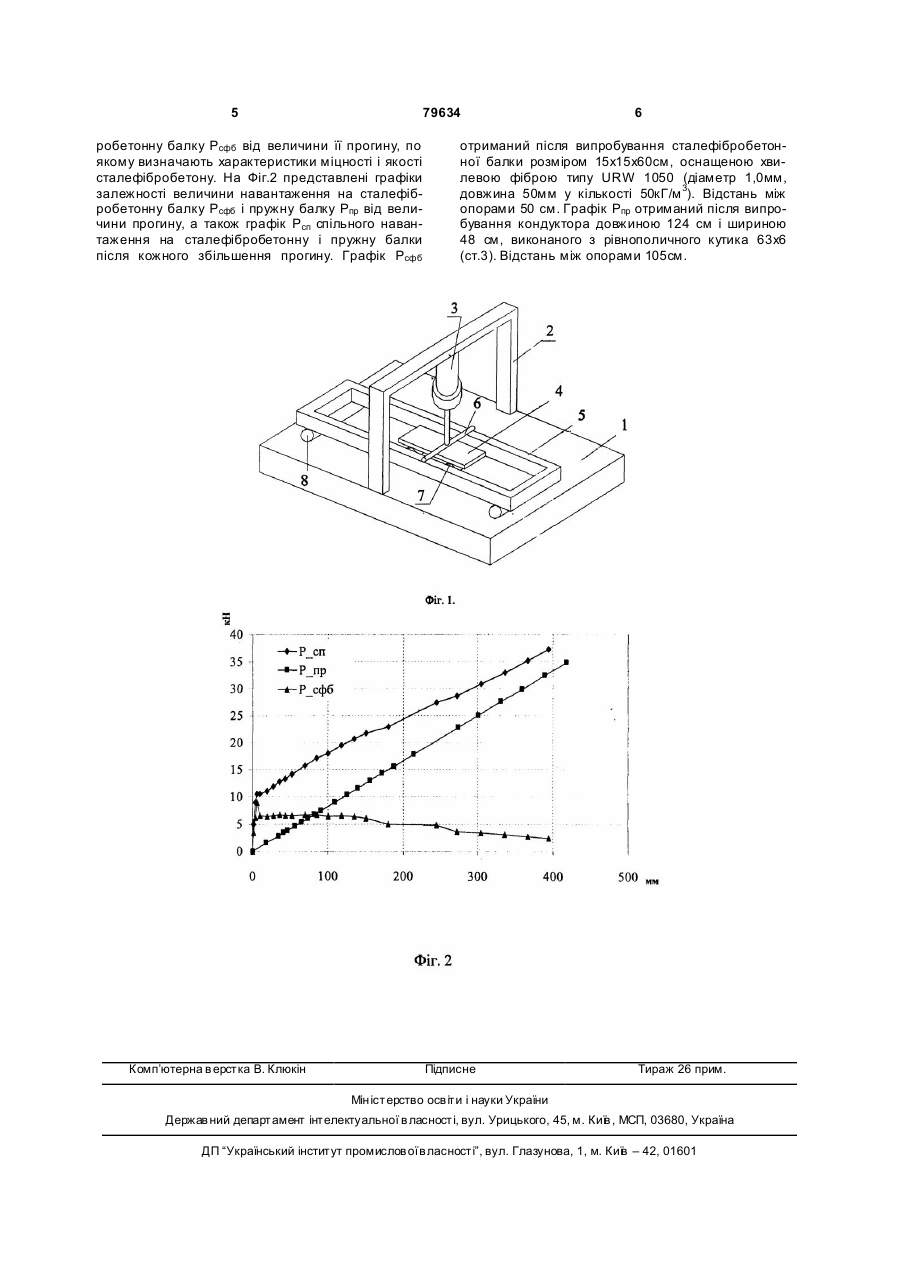

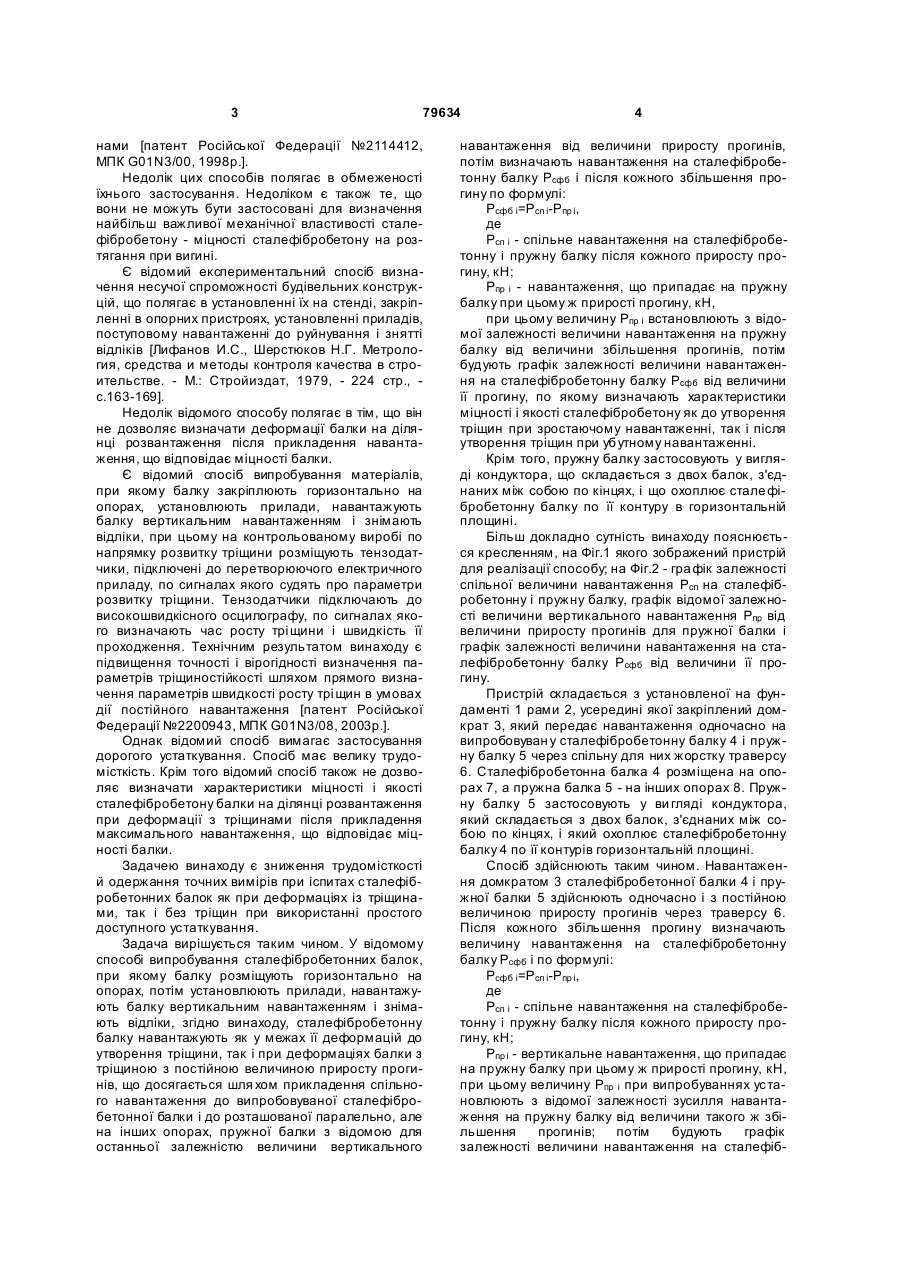

1. Спосіб випробування сталефібробетонних балок, при якому балку розміщують горизонтально на опорах, потім установлюють вимірювальні прилади, навантажують балку вертикальним навантаженням і знімають показання, який відрізняється тим, що сталефібробетонну балку навантажують як у межах її де формацій до утворення тріщини, так і при деформаціях балки з тріщиною з постійною величиною приросту прогинів, що досягається шляхом прикладення спільного навантаження до випробовуваної сталефібробетонної балки і до розташованої паралельно, але на інших опорах, пружної балки з відомою для останньої залежністю величини вертикального навантажен C2 2 (19) 1 3 79634 нами [патент Російської Федерації №2114412, МПК G01N3/00, 1998p.]. Недолік цих способів полягає в обмеженості їхнього застосування. Недоліком є також те, що вони не можуть бути застосовані для визначення найбільш важливої механічної властивості сталефібробетону - міцності сталефібробетону на розтягання при вигині. Є відомий експериментальний спосіб визначення несучої спроможності будівельних конструкцій, що полягає в установленні їх на стенді, закріпленні в опорних пристроях, установленні приладів, поступовому навантаженні до руйнування і знятті відліків [Лифанов И.С., Шерстюков Н.Г. Метрология, средства и методы контроля качества в строительстве. - М.: Стройиздат, 1979, - 224 стр., c.163-169]. Недолік відомого способу полягає в тім, що він не дозволяє визначати деформації балки на ділянці розвантаження після прикладення навантаження, що відповідає міцності балки. Є відомий спосіб випробування матеріалів, при якому балку закріплюють горизонтально на опорах, установлюють прилади, навантажують балку вертикальним навантаженням і знімають відліки, при цьому на контрольованому виробі по напрямку розвитку тріщини розміщують тензодатчики, підключені до перетворюючого електричного приладу, по сигналах якого судять про параметри розвитку тріщини. Тензодатчики підключають до високошвидкісного осцилографу, по сигналах якого визначають час росту трі щини і швидкість її проходження. Технічним результатом винаходу є підвищення точності і вірогідності визначення параметрів тріщиностійкості шляхом прямого визначення параметрів швидкості росту трі щин в умовах дії постійного навантаження [патент Російської Федерації №2200943, МПК G01N3/08, 2003p.]. Однак відомий спосіб вимагає застосування дорогого устаткування. Спосіб має велику трудомісткість. Крім того відомий спосіб також не дозволяє визначати характеристики міцності і якості сталефібробетону балки на ділянці розвантаження при деформації з тріщинами після прикладення максимального навантаження, що відповідає міцності балки. Задачею винаходу є зниження трудомісткості й одержання точних вимірів при іспитах сталефібробетонних балок як при деформаціях із тріщинами, так і без тріщин при використанні простого доступного устаткування. Задача вирішується таким чином. У відомому способі випробування сталефібробетонних балок, при якому балку розміщують горизонтально на опорах, потім установлюють прилади, навантажують балку вертикальним навантаженням і знімають відліки, згідно винаходу, сталефібробетонну балку навантажують як у межах її деформацій до утворення тріщини, так і при деформаціях балки з тріщиною з постійною величиною приросту прогинів, що досягається шля хом прикладення спільного навантаження до випробовуваної сталефібробетонної балки і до розташованої паралельно, але на інших опорах, пружної балки з відомою для останньої залежністю величини вертикального 4 навантаження від величини приросту прогинів, потім визначають навантаження на сталефібробетонну балку Рсфб і після кожного збільшення прогину по формулі: Рсфб і=Рсп і-Рпр і, де Pсп і - спільне навантаження на сталефібробетонну і пружну балку після кожного приросту прогину, кН; Рпр і - навантаження, що припадає на пружну балку при цьому ж прирості прогину, кН, при цьому величину Рпр і встановлюють з відомої залежності величини навантаження на пружну балку від величини збільшення прогинів, потім будують графік залежності величини навантаження на сталефібробетонну балку Рсфб від величини її прогину, по якому визначають характеристики міцності і якості сталефібробетону як до утворення тріщин при зростаючому навантаженні, так і після утворення тріщин при убутному навантаженні. Крім того, пружну балку застосовують у вигляді кондуктора, що складається з двох балок, з'єднаних між собою по кінцях, і що охоплює стале фібробетонну балку поїї контуру в горизонтальній площині. Більш докладно сутність винаходу пояснюється кресленням, на Фіг.1 якого зображений пристрій для реалізації способу; на Фіг.2 - гра фік залежності спільної величини навантаження Рсп на сталефібробетонну і пружну балку, графік відомої залежності величини вертикального навантаження Рпр від величини приросту прогинів для пружної балки і графік залежності величини навантаження на сталефібробетонну балку Рсфб від величини її прогину. Пристрій складається з установленої на фундаменті 1 рами 2, усередині якої закріплений домкрат 3, який передає навантаження одночасно на випробовуван у сталефібробетонну балку 4 і пружну балку 5 через спільну для них жорстку траверсу 6. Сталефібробетонна балка 4 розміщена на опорах 7, а пружна балка 5 - на інших опорах 8. Пружну балку 5 застосовують у ви гляді кондуктора, який складається з двох балок, з'єднаних між собою по кінцях, і який охоплює сталефібробетонну балку 4 по її контурів горизонтальній площині. Спосіб здійснюють таким чином. Навантаження домкратом 3 сталефібробетонної балки 4 і пружної балки 5 здійснюють одночасно і з постійною величиною приросту прогинів через траверсу 6. Після кожного збільшення прогину визначають величину навантаження на сталефібробетонну балку Рcфб і по формулі: Рсфб і=Рсп і-Рпр і, де Pсп і - спільне навантаження на сталефібробетонну і пружну балку після кожного приросту прогину, кН; Рпр і - вертикальне навантаження, що припадає на пружну балку при цьому ж прирості прогину, кН, при цьому величину Рпр і при випробуваннях установлюють з відомої залежності зусилля навантаження на пружну балку від величини такого ж збільшення прогинів; потім будують графік залежності величини навантаження на сталефіб 5 79634 робетонну балку Рсфб від величини її прогину, по якому визначають характеристики міцності і якості сталефібробетону. На Фіг.2 представлені графіки залежності величини навантаження на сталефібробетонну балку Рсфб і пружну балку Рпр від величини прогину, а також графік Pсп спільного навантаження на сталефібробетонну і пружну балки після кожного збільшення прогину. Графік Рсфб Комп’ютерна в ерстка В. Клюкін 6 отриманий після випробування сталефібробетонної балки розміром 15х15х60см, оснащеною хвилевою фіброю типу URW 1050 (діаметр 1,0мм, довжина 50мм у кількості 50кГ/м 3). Відстань між опорами 50 см. Графік Рпр отриманий після випробування кондуктора довжиною 124 см і шириною 48 см, виконаного з рівнополичного кутика 63х6 (ст.3). Відстань між опорами 105см. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
