Пристрій для пожежної сигналізації і реєстрації

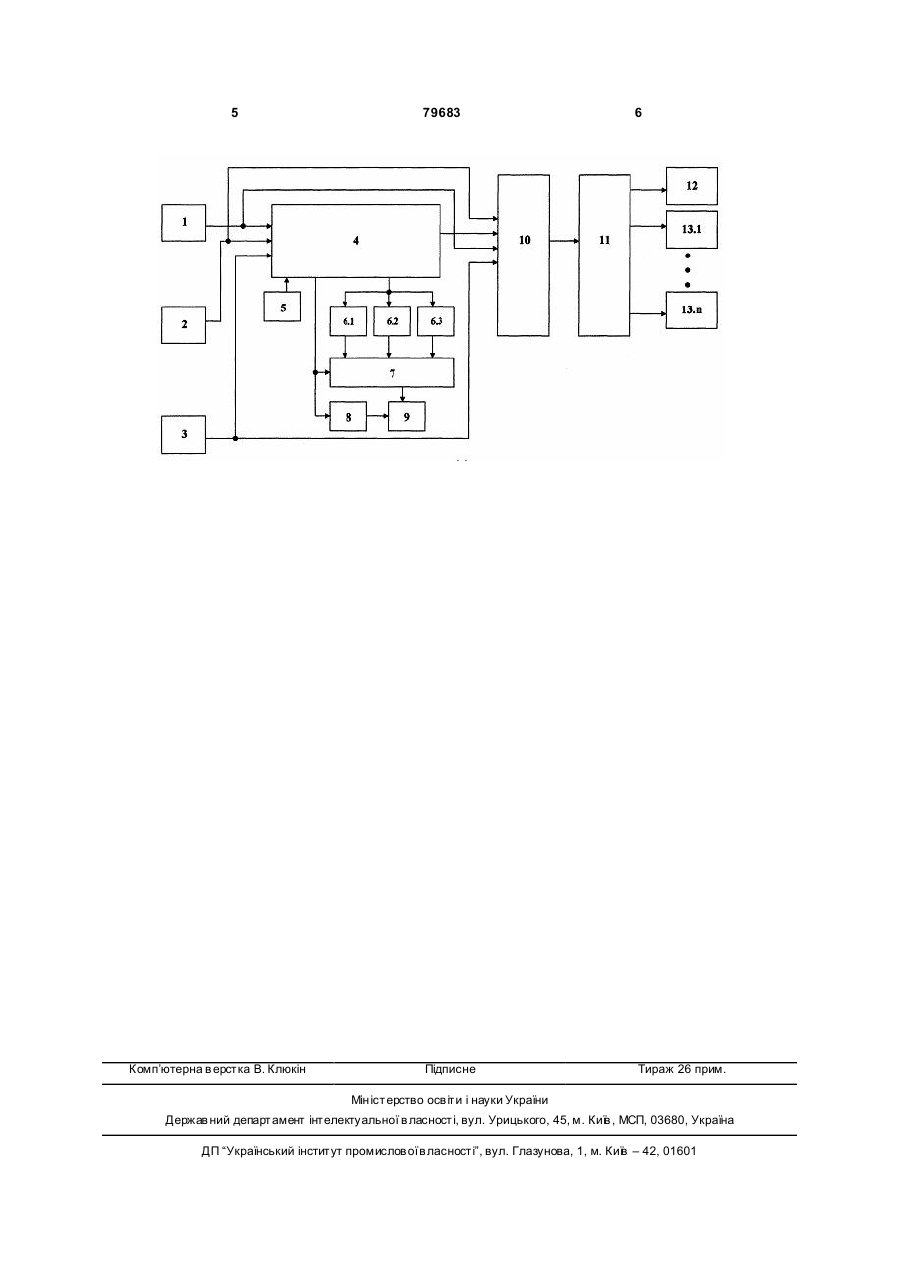

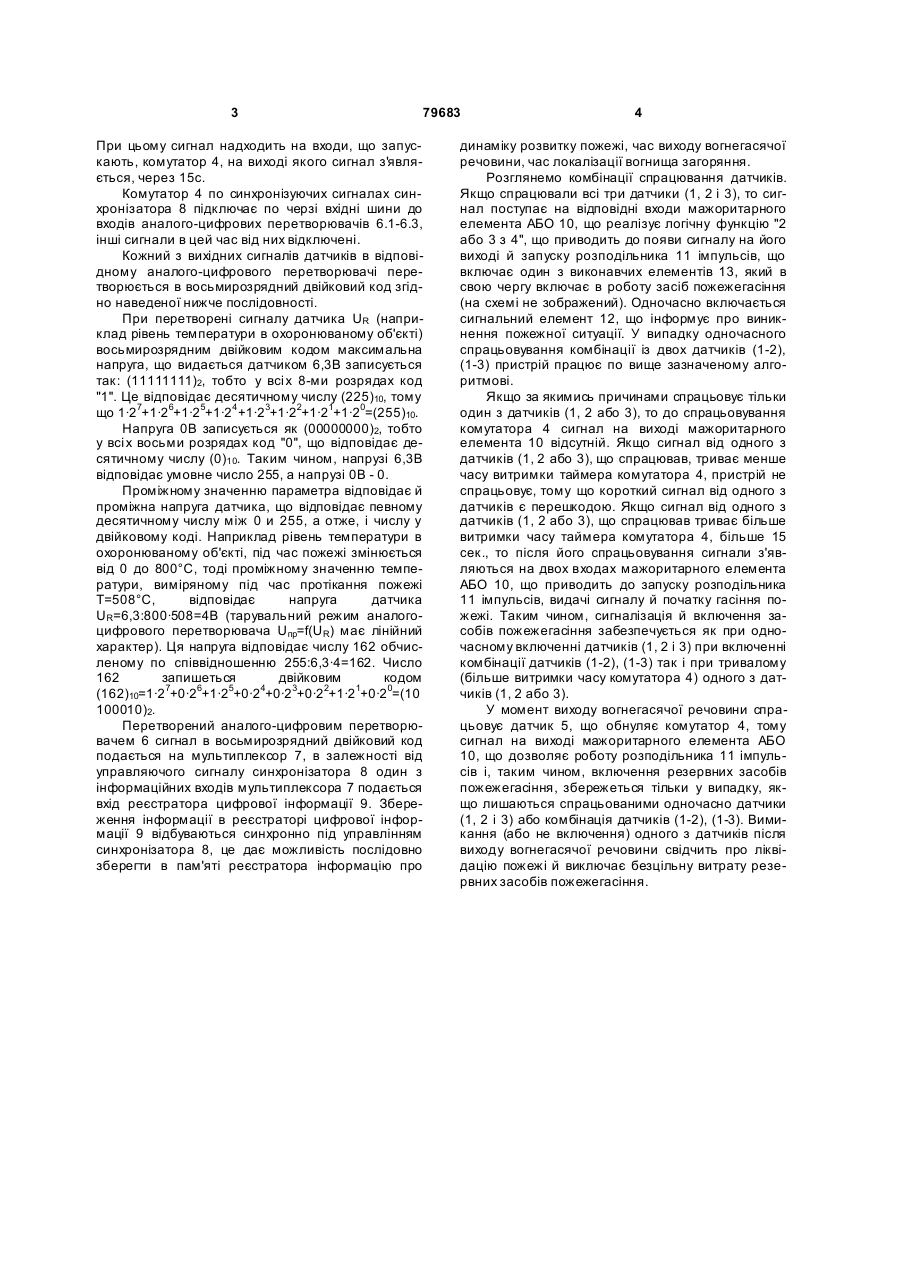

Пристрій для пожежної сигналізації і реєстрації, який містить диференційний датчик температури, датчик диму, комутатор, датчик ви ходу вогнегасильної речовини, розподільник імпульсів, сигнальний елемент, виконавчі елементи, який 3 79683 При цьому сигнал надходить на входи, що запускають, комутатор 4, на виході якого сигнал з'являється, через 15с. Комутатор 4 по синхронізуючих сигналах синхронізатора 8 підключає по черзі вхідні шини до входів аналого-цифрових перетворювачів 6.1-6.3, інші сигнали в цей час від них відключені. Кожний з вихідних сигналів датчиків в відповідному аналого-цифрового перетворювачі перетворюється в восьмирозрядний двійковий код згідно наведеної нижче послідовності. При перетворені сигналу датчика UR (наприклад рівень температури в охоронюваному об'єкті) восьмирозрядним двійковим кодом максимальна напруга, що видається датчиком 6,3В записується так: (11111111)2, тобто у всі х 8-ми розрядах код "1". Це відповідає десятичному числу (225)10, тому що 1·27+1·26+1·2 5+1·2 4 +1·2 3+1·2 2+1·2 1+1·2 0=(255)10. Напруга 0В записується як (00000000)2, тобто у всі х восьми розрядах код "0", що відповідає десятичному числу (0)10. Таким чином, напрузі 6,3В відповідає умовне число 255, а напрузі 0B - 0. Проміжному значенню параметра відповідає й проміжна напруга датчика, що відповідає певному десятичному числу між 0 и 255, а отже, і числу у двійковому коді. Наприклад рівень температури в охоронюваному об'єкті, під час пожежі змінюється від 0 до 800°С, тоді проміжному значенню температури, виміряному під час протікання пожежі Т=508°С, відповідає напруга датчика UR=6,3:800·508=4В (тарувальний режим аналогоцифрового перетворювача Uпp=f(UR) має лінійний характер). Ця напруга відповідає числу 162 обчисленому по співвідношенню 255:6,3·4=162. Число 162 запишеться двійковим кодом (162)10=1·27+0·2 6+1·2 5+0·2 4+0·2 3+0·2 2+1·2 1+0·20=(10 100010)2. Перетворений аналого-цифровим перетворювачем 6 сигнал в восьмирозрядний двійковий код подається на мультиплексор 7, в залежності від управляючого сигналу синхронізатора 8 один з інформаційних входів мультиплексора 7 подається вхід реєстратора цифрової інформації 9. Збереження інформації в реєстраторі цифрової інформації 9 відбуваються синхронно під управлінням синхронізатора 8, це дає можливість послідовно зберегти в пам'яті реєстратора інформацію про 4 динаміку розвитку пожежі, час виходу вогнегасячої речовини, час локалізації вогнища загоряння. Розглянемо комбінації спрацювання датчиків. Якщо спрацювали всі три датчики (1, 2 і 3), то сигнал поступає на відповідні входи мажоритарного елемента АБО 10, що реалізує логічну функцію "2 або 3 з 4", що приводить до появи сигналу на його виході й запуску розподільника 11 імпульсів, що включає один з виконавчих елементів 13, який в свою чергу включає в роботу засіб пожежегасіння (на схемі не зображений). Одночасно включається сигнальний елемент 12, що інформує про виникнення пожежної ситуації. У випадку одночасного спрацьовування комбінації із двох датчиків (1-2), (1-3) пристрій працює по вище зазначеному алгоритмові. Якщо за якимись причинами спрацьовує тільки один з датчиків (1, 2 або 3), то до спрацьовування комутатора 4 сигнал на виході мажоритарного елемента 10 відсутній. Якщо сигнал від одного з датчиків (1, 2 або 3), що спрацював, триває менше часу витримки таймера комутатора 4, пристрій не спрацьовує, тому що короткий сигнал від одного з датчиків є перешкодою. Якщо сигнал від одного з датчиків (1, 2 або 3), що спрацював триває більше витримки часу таймера комутатора 4, більше 15 сек., то після його спрацьовування сигнали з'являються на двох входах мажоритарного елемента АБО 10, що приводить до запуску розподільника 11 імпульсів, видачі сигналу й початку гасіння пожежі. Таким чином, сигналізація й включення засобів пожежегасіння забезпечується як при одночасному включенні датчиків (1, 2 і 3) при включенні комбінації датчиків (1-2), (1-3) так і при тривалому (більше витримки часу комутатора 4) одного з датчиків (1, 2 або 3). У момент виходу вогнегасячої речовини спрацьовує датчик 5, що обнуляє комутатор 4, тому сигнал на виході мажоритарного елемента АБО 10, що дозволяє роботу розподільника 11 імпульсів і, таким чином, включення резервних засобів пожежегасіння, збережеться тільки у випадку, якщо лишаються спрацьованими одночасно датчики (1, 2 і 3) або комбінація датчиків (1-2), (1-3). Вимикання (або не включення) одного з датчиків після виходу вогнегасячої речовини свідчить про ліквідацію пожежі й виключає безцільну витрату резервних засобів пожежегасіння. 5 Комп’ютерна в ерстка В. Клюкін 79683 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
