Пристрій для транспортування і очищування коренебульбоплодів

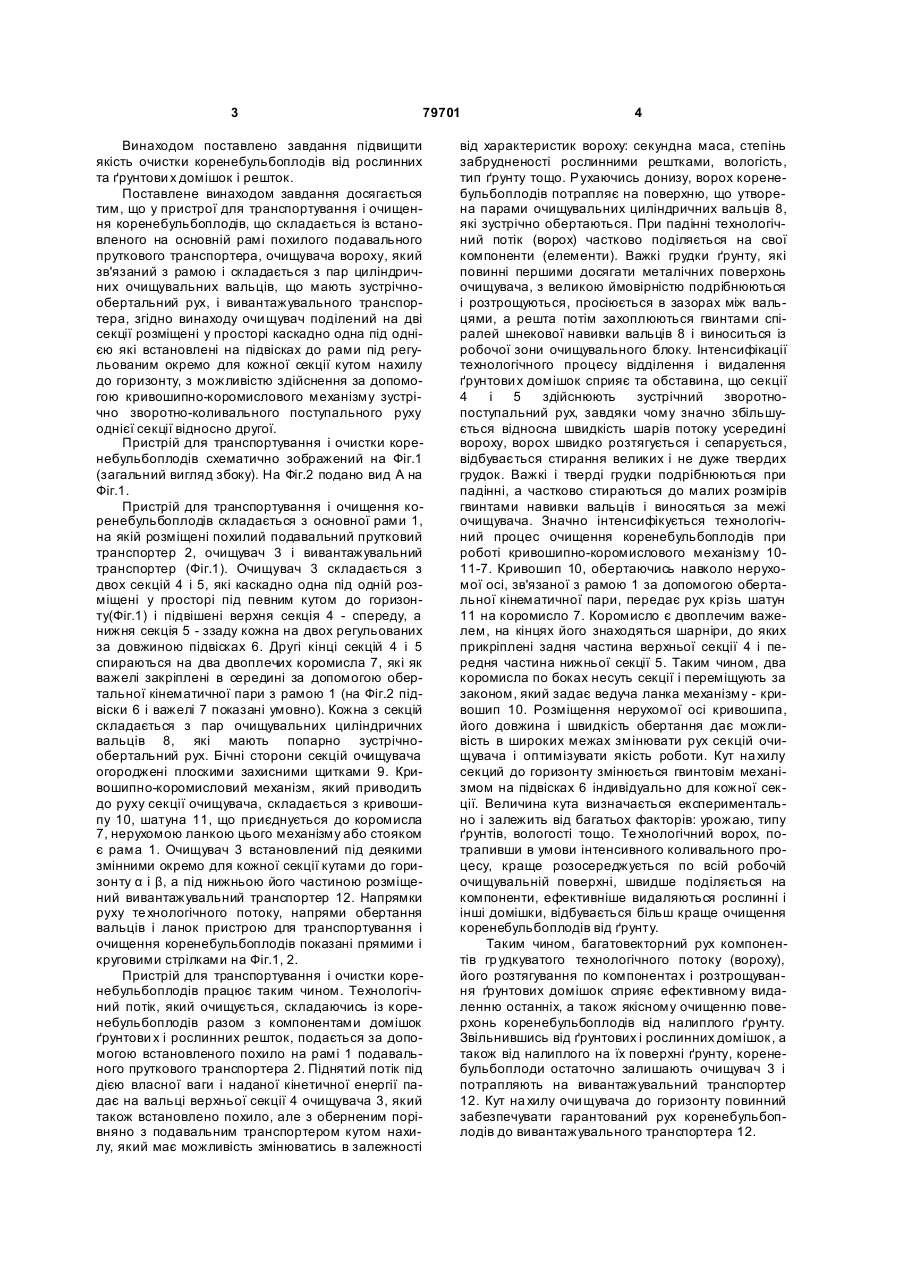

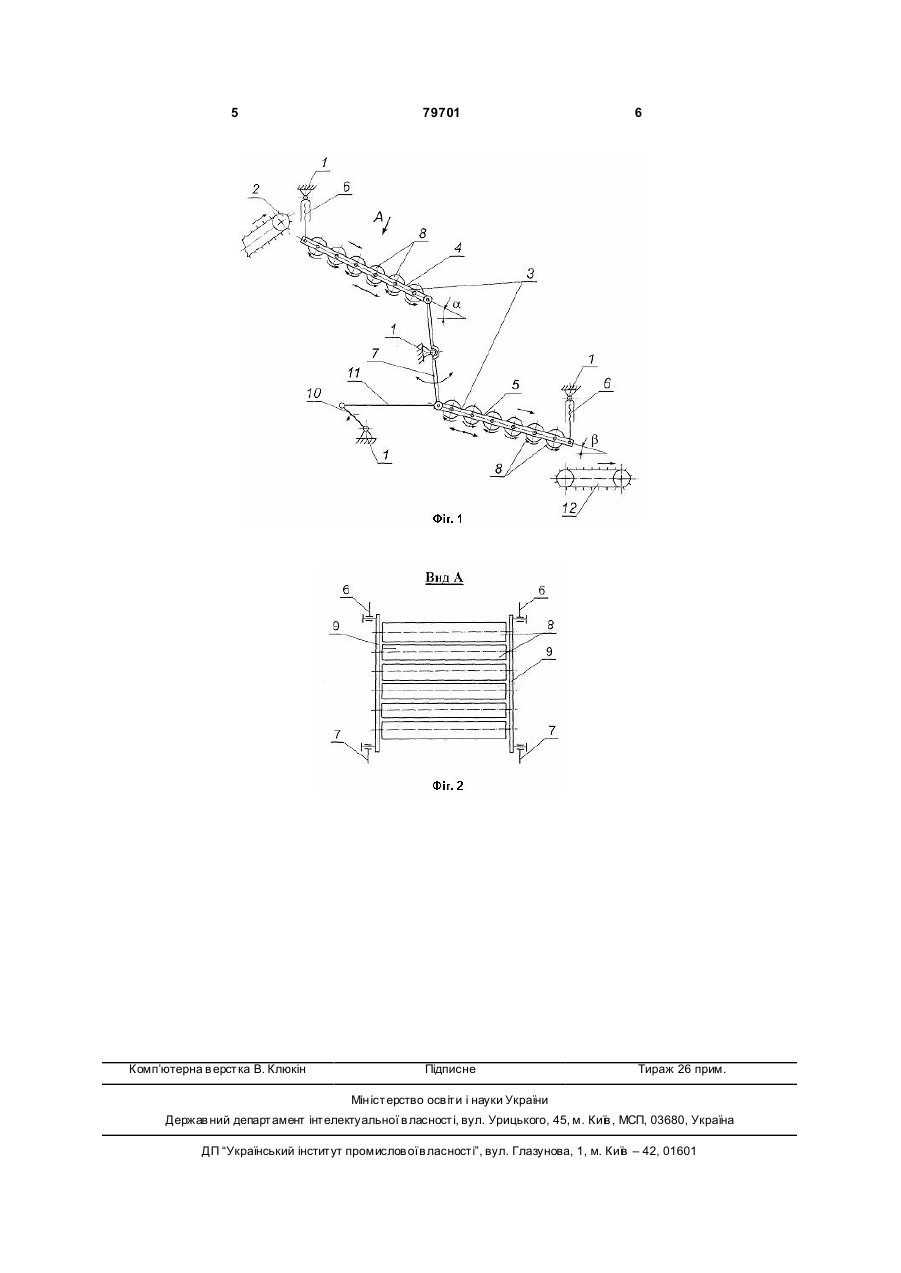

Пристрій для транспортування і очищення коренебульбоплодів, що складається із встанов 3 79701 Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від рослинних та ґрунтови х домішок і решток. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очищення коренебульбоплодів, що складається із встановленого на основній рамі похилого подавального пруткового транспортера, очищувача вороху, який зв'язаний з рамою і складається з пар циліндричних очищувальних вальців, що мають зустрічнообертальний рух, і вивантажувального транспортера, згідно винаходу очи щувач поділений на дві секції розміщені у просторі каскадно одна під однією які встановлені на підвісках до рами під регульованим окремо для кожної секції кутом нахилу до горизонту, з можливістю здійснення за допомогою кривошипно-коромислового механізму зустрічно зворотно-коливального поступального руху однієї секції відносно другої. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 (загальний вигляд збоку). На Фіг.2 подано вид А на Фіг.1. Пристрій для транспортування і очищення коренебульбоплодів складається з основної рами 1, на якій розміщені похилий подавальний прутковий транспортер 2, очищувач 3 і вивантажувальний транспортер (Фіг.1). Очищувач 3 складається з двох секцій 4 і 5, які каскадно одна під одній розміщені у просторі під певним кутом до горизонту(Фіг.1) і підвішені верхня секція 4 - спереду, а нижня секція 5 - ззаду кожна на двох регульованих за довжиною підвісках 6. Другі кінці секцій 4 і 5 спираються на два двоплечих коромисла 7, які як важелі закріплені в середині за допомогою обертальної кінематичної пари з рамою 1 (на Фіг.2 підвіски 6 і важелі 7 показані умовно). Кожна з секцій складається з пар очищувальних циліндричних вальців 8, які мають попарно зустрічнообертальний рух. Бічні сторони секцій очищувача огороджені плоскими захисними щитками 9. Кривошипно-коромисловий механізм, який приводить до руху секції очищувача, складається з кривошипу 10, шатуна 11, що приєднується до коромисла 7, нерухомою ланкою цього механізму або стояком є рама 1. Очищувач 3 встановлений під деякими змінними окремо для кожної секції кутами до горизонту α і β, а під нижньою його частиною розміщений вивантажувальний транспортер 12. Напрямки руху те хнологічного потоку, напрями обертання вальців і ланок пристрою для транспортування і очищення коренебульбоплодів показані прямими і круговими стрілками на Фіг.1, 2. Пристрій для транспортування і очистки коренебульбоплодів працює таким чином. Технологічний потік, який очищується, складаючись із коренебульбоплодів разом з компонентами домішок ґрунтови х і рослинних решток, подається за допомогою встановленого похило на рамі 1 подавального пруткового транспортера 2. Піднятий потік під дією власної ваги і наданої кінетичної енергії падає на вальці верхньої секції 4 очищувача 3, який також встановлено похило, але з оберненим порівняно з подавальним транспортером кутом нахилу, який має можливість змінюватись в залежності 4 від характеристик вороху: секундна маса, степінь забрудненості рослинними рештками, вологість, тип ґрунту тощо. Рухаючись донизу, ворох коренебульбоплодів потрапляє на поверхню, що утворена парами очищувальних циліндричних вальців 8, які зустрічно обертаються. При падінні технологічний потік (ворох) частково поділяється на свої компоненти (елементи). Важкі грудки ґрунту, які повинні першими досягати металічних поверхонь очищувача, з великою ймовірністю подрібнюються і розтрощуються, просіюється в зазорах між вальцями, а решта потім захоплюються гвинтами спіралей шнекової навивки вальців 8 і виноситься із робочої зони очищувального блоку. Інтенсифікації технологічного процесу відділення і видалення ґрунтови х домішок сприяє та обставина, що секції 4 і 5 здійснюють зустрічний зворотнопоступальний рух, завдяки чому значно збільшується відносна швидкість шарів потоку усередині вороху, ворох швидко розтягується і сепарується, відбувається стирання великих і не дуже твердих грудок. Важкі і тверді грудки подрібнюються при падінні, а частково стираються до малих розмірів гвинтами навивки вальців і виносяться за межі очищувача. Значно інтенсифікується технологічний процес очищення коренебульбоплодів при роботі кривошипно-коромислового механізму 1011-7. Кривошип 10, обертаючись навколо нерухомої осі, зв'язаної з рамою 1 за допомогою обертальної кінематичної пари, передає рух крізь шатун 11 на коромисло 7. Коромисло є двоплечим важелем, на кінцях його знаходяться шарніри, до яких прикріплені задня частина верхньої секції 4 і передня частина нижньої секції 5. Таким чином, два коромисла по боках несуть секції і переміщують за законом, який задає ведуча ланка механізму - кривошип 10. Розміщення нерухомої осі кривошипа, його довжина і швидкість обертання дає можливість в широких межах змінювати рух секцій очищувача і оптимізувати якість роботи. Кут на хилу секций до горизонту змінюється гвинтовім механізмом на підвісках 6 індивідуально для кожної секції. Величина кута визначається експериментально і залежить від багатьох факторів: урожаю, типу ґрунтів, вологості тощо. Те хнологічний ворох, потрапивши в умови інтенсивного коливального процесу, краще розосереджується по всій робочій очищувальній поверхні, швидше поділяється на компоненти, ефективніше видаляються рослинні і інші домішки, відбувається більш краще очищення коренебульбоплодів від ґрунту. Таким чином, багатовекторний рух компонентів гр удкуватого технологічного потоку (вороху), його розтягування по компонентах і розтрощування ґрунтових домішок сприяє ефективному видаленню останніх, а також якісному очищенню поверхонь коренебульбоплодів від налиплого ґрунту. Звільнившись від ґрунтових і рослинних домішок, а також від налиплого на їх поверхні ґрунту, коренебульбоплоди остаточно залишають очищувач 3 і потрапляють на вивантажувальний транспортер 12. Кут на хилу очи щувача до горизонту повинний забезпечувати гарантований рух коренебульбоплодів до вивантажувального транспортера 12. 5 Комп’ютерна в ерстка В. Клюкін 79701 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
