Будівельна композиція та порошкоподібна добавка для будівельної композиції – лігнопан

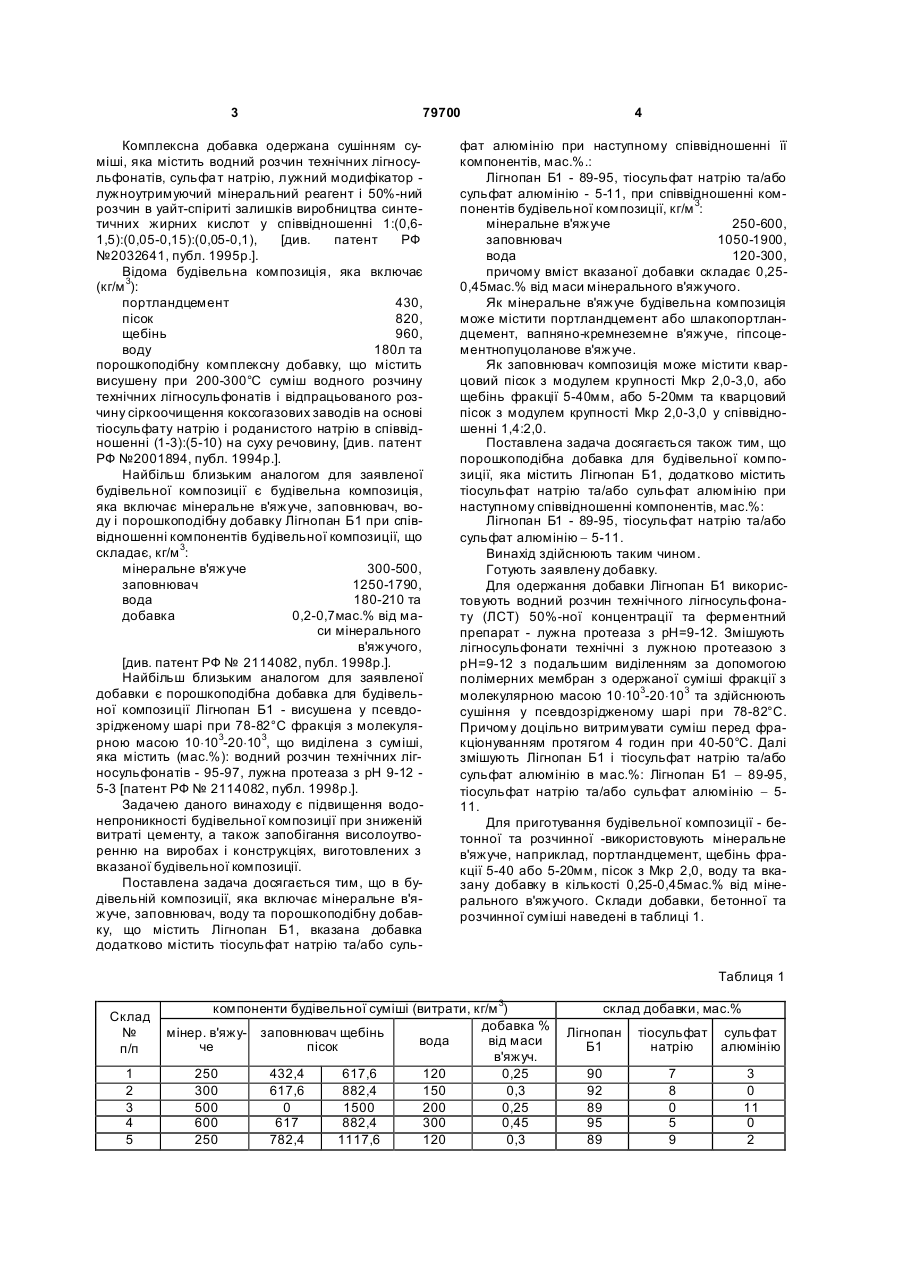

1. Будівельна композиція, яка включає мінеральне в'яжуче, заповнювач, воду та порошкоподібну добавку, що містить Лігнопан Б1, яка відрізняється тим, що вказана добавка додатково містить тіосульфат натрію та/або сульфат алюмі C2 2 (11) 1 3 79700 Комплексна добавка одержана сушінням суміші, яка містить водний розчин технічних лігносульфонатів, сульфа т натрію, лужний модифікатор лужноутримуючий мінеральний реагент і 50%-ний розчин в уайт-спіриті залишків виробництва синтетичних жирних кислот у співвідношенні 1:(0,61,5):(0,05-0,15):(0,05-0,1), [див. патент РФ №2032641, публ. 1995р.]. Відома будівельна композиція, яка включає (кг/м 3): портландцемент 430, пісок 820, щебінь 960, воду 180л та порошкоподібну комплексну добавку, що містить висушену при 200-300°С суміш водного розчину технічних лігносульфонатів і відпрацьованого розчину сіркоочищення коксогазових заводів на основі тіосульфату натрію і роданистого натрію в співвідношенні (1-3):(5-10) на суху речовину, [див. патент РФ №2001894, публ. 1994р.]. Найбільш близьким аналогом для заявленої будівельної композиції є будівельна композиція, яка включає мінеральне в'яжуче, заповнювач, воду і порошкоподібну добавку Лігнопан Б1 при співвідношенні компонентів будівельної композиції, що складає, кг/м 3: мінеральне в'яжуче 300-500, заповнювач 1250-1790, вода 180-210 та добавка 0,2-0,7мас.% від маси мінерального в'яжучого, [див. патент РФ № 2114082, публ. 1998р.]. Найбільш близьким аналогом для заявленої добавки є порошкоподібна добавка для будівельної композиції Лігнопан Б1 - висушена у псевдозрідженому шарі при 78-82°С фракція з молекулярною масою 10×103-20×103, що виділена з суміші, яка містить (мас.%): водний розчин технічних лігносульфонатів - 95-97, лужна протеаза з рН 9-12 5-3 [патент РФ № 2114082, публ. 1998р.]. Задачею даного винаходу є підвищення водонепроникності будівельної композиції при зниженій витраті цементу, а також запобігання висолоутворенню на виробах і конструкціях, виготовлених з вказаної будівельної композиції. Поставлена задача досягається тим, що в будівельній композиції, яка включає мінеральне в'яжуче, заповнювач, воду та порошкоподібну добавку, що містить Лігнопан Б1, вказана добавка додатково містить тіосульфат натрію та/або суль 4 фат алюмінію при наступному співвідношенні її компонентів, мас.%.: Лігнопан Б1 - 89-95, тіосульфат натрію та/або сульфат алюмінію - 5-11, при співвідношенні компонентів будівельної композиції, кг/м 3: мінеральне в'яжуче 250-600, заповнювач 1050-1900, вода 120-300, причому вміст вказаної добавки складає 0,250,45мас.% від маси мінерального в'яжучого. Як мінеральне в'яжуче будівельна композиція може містити портландцемент або шлакопортландцемент, вапняно-кремнеземне в'яжуче, гіпсоцементнопуцоланове в'яжуче. Як заповнювач композиція може містити кварцовий пісок з модулем крупності Мкр 2,0-3,0, або щебінь фракції 5-40мм, або 5-20мм та кварцовий пісок з модулем крупності Мкр 2,0-3,0 у співвідношенні 1,4:2,0. Поставлена задача досягається також тим, що порошкоподібна добавка для будівельної композиції, яка містить Лігнопан Б1, додатково містить тіосульфат натрію та/або сульфат алюмінію при наступному співвідношенні компонентів, мас.%: Лігнопан Б1 - 89-95, тіосульфат натрію та/або сульфат алюмінію - 5-11. Винахід здійснюють таким чином. Готують заявлену добавку. Для одержання добавки Лігнопан Б1 використовують водний розчин технічного лігносульфонату (ЛСТ) 50%-ної концентрації та ферментний препарат - лужна протеаза з рН=9-12. Змішують лігносульфонати технічні з лужною протеазою з рН=9-12 з подальшим виділенням за допомогою полімерних мембран з одержаної суміші фракції з молекулярною масою 10×103-20×103 та здійснюють сушіння у псевдозрідженому шарі при 78-82°С. Причому доцільно витримувати суміш перед фракціонуванням протягом 4 годин при 40-50°С. Далі змішують Лігнопан Б1 і тіосульфат натрію та/або сульфат алюмінію в мас.%: Лігнопан Б1 - 89-95, тіосульфат натрію та/або сульфат алюмінію - 511. Для приготування будівельної композиції - бетонної та розчинної -використовують мінеральне в'яжуче, наприклад, портландцемент, щебінь фракції 5-40 або 5-20мм, пісок з Мкр 2,0, воду та вказану добавку в кількості 0,25-0,45мас.% від мінерального в'яжучого. Склади добавки, бетонної та розчинної суміші наведені в таблиці 1. Таблиця 1 Склад № п/п 1 2 3 4 5 компоненти будівельної суміші (витрати, кг/м 3) добавка % мінер. в'яжу- заповнювач щебінь вода від маси че пісок в'яжуч. 250 432,4 617,6 120 0,25 300 617,6 882,4 150 0,3 500 0 1500 200 0,25 600 617 882,4 300 0,45 250 782,4 1117,6 120 0,3 склад добавки, мас.% Лігнопан Б1 90 92 89 95 89 тіосульфат сульфат натрію алюмінію 7 8 0 5 9 3 0 11 0 2 5 79700 6 Фізико-механічні властивості бетонної та розчинної суміші наведені в таблиці 2. Таблиця 2 Властивості № п/п 1 2 3 4 5 міцність при стисненні, Мпа, нормальне твердіння через 3 діб через 28 діб 9,15 13,5 16,2 25,1 25,5 33,5 33,2 44,5 9,0 13 У складі 1, 3 використовується у якості в'яжучого портландцемент марки 500. У складі 2, 4 у якості в'яжучого використовується шлакопортландцемент марки 400. У складі 5 у якості в'яжучого використовується вапняно-кремнеземне в'яжуче. У складах 1-2 використовується щебінь фракції 520мм, пісок з Мкр. 2. У складах 4 та 5 використовується щебінь фракції 5-40мм. і пісок з Мкр. 3. У складі 3 використовується пісок з Мкр. 2. Комп’ютерна в ерстка В. Клюкін водонепроникність W 3 5 7 12 3 висилоутворення відсутній відсутній відсутній відсутній відсутній Приведені результати випробувань свідчать про ефективність заявленої добавки, використання якої в будівельній композиції у кількості 0,250,45% від маси мінерального в'яжучого дозволяє одержати бажаний технічний результат - підвищені показники водонепроникності та запобігти висолоутворенню в бетонних та залізобетонних виробах і конструкціях. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
