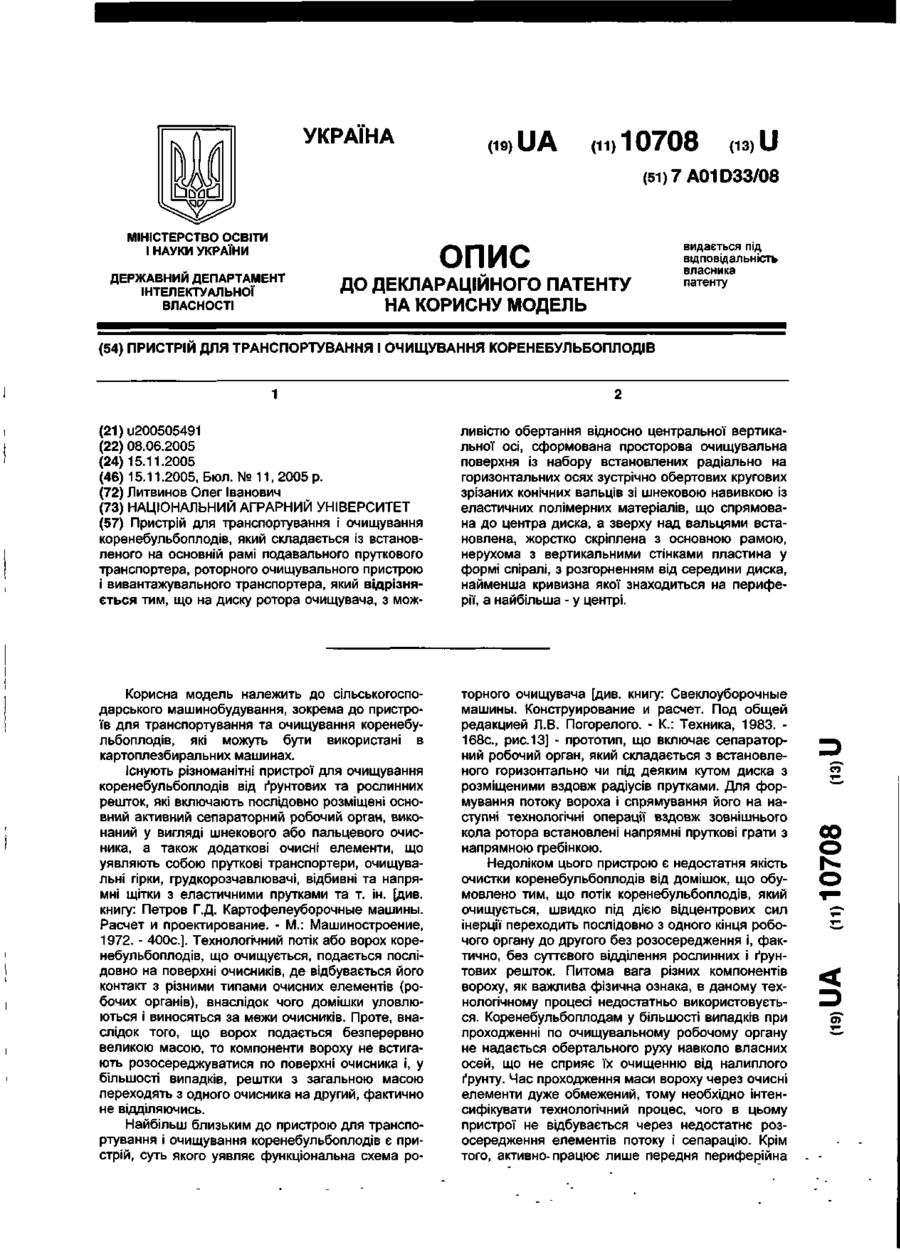

Пристрій для транспортування і очищування коренебульбоплодів

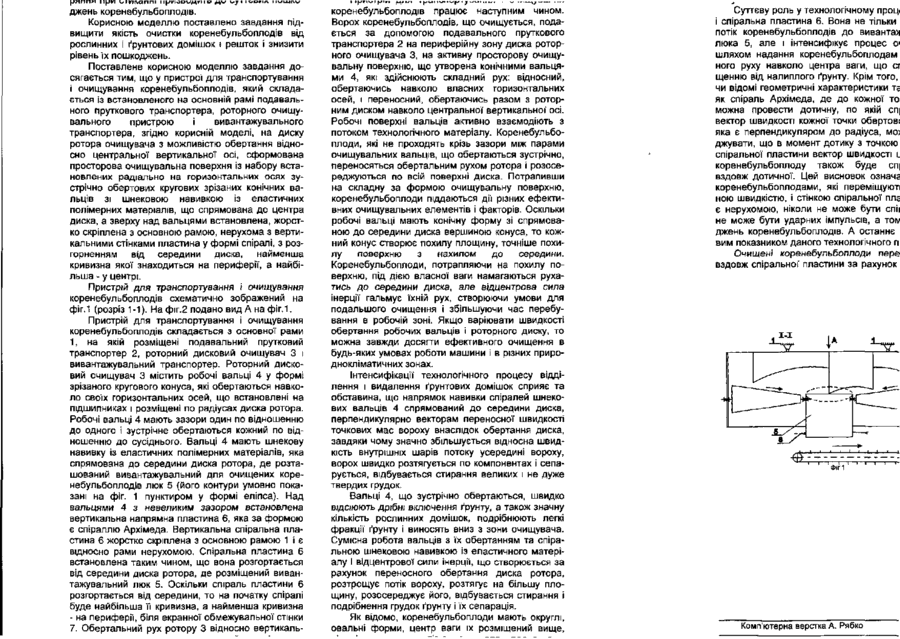

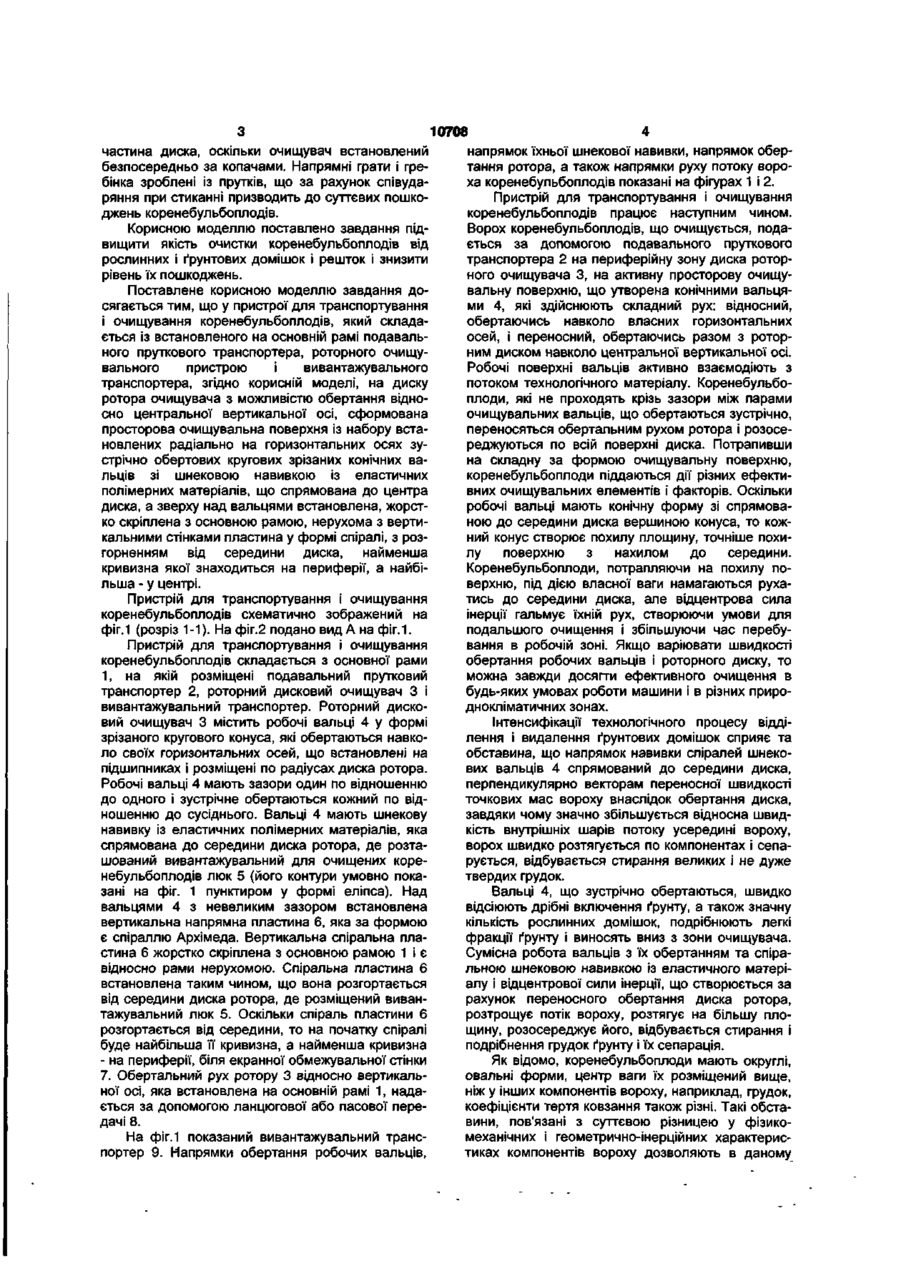

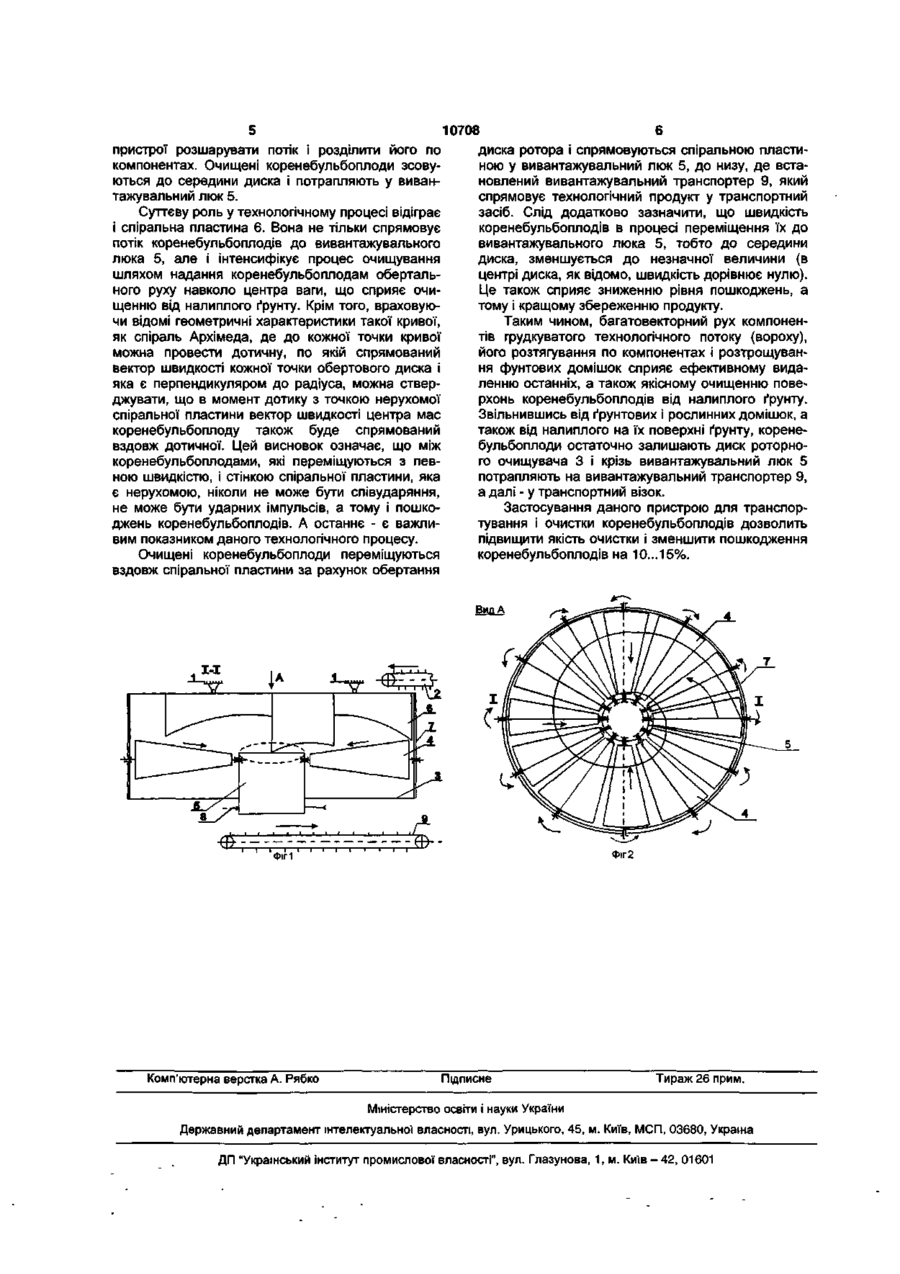

Пристрій для транспортування і очищування коренебульбоплодів, який складається із встановленого на основній рамі подавального пруткового транспортера, роторного очищувального пристрою і вивантажувального транспортера, який відрізняється тим, що на диску ротора очищувача, з мож ливістю обертання відносно центральної вертикальної осі, сформована просторова очищувальна поверхня із набору встановлених радіально на горизонтальних осях зустрічно обертових кругових зрізаних конічних вальців зі шнековою навивкою із еластичних полімерних матеріалів, що спрямована до центра диска, а зверху над вальцями встановлена, жорстко скріплена з основною рамою, нерухома з вертикальними стінками пластина у формі спіралі, з розгорненням від середини диска, найменша кривизна якої знаходиться на периферії, а найбільша - у центрі. Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очищування коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існують різноманітні пристрої для очищування коренебульбоплодів від ґрунтових та рослинних решток, які включають послідовно розміщені основний активний сепараторний робочий орган, виконаний у вигляді шнекового або пальцевого очисника, а також додаткові очисні елементи, що уявляють собою пруткові транспортери, очищувальні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками та т. ін. [див. книгу: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. - 400с]. Технологічний потік або ворох коренебульбоплодів, що очищується, подається послідовно на поверхні очисників, де відбувається його контакт з різними типами очисних елементів (робочих органів), внаслідок чого домішки уловлюються і виносяться за межи очисників. Проте, внаслідок того, що ворох подається безперервно великою масою, то компоненти вороху не встигають розосереджуватися по поверхні очисника і, у більшості випадків, рештки з загальною масою переходять з одного очисника на другий, фактично не відділяючись. Найбільш близьким до пристрою для транспортування і очищування коренебульбоплодів є пристрій, суть якого уявляє функціональна схема ро торного очищувача [див. книгу: Свеклоуборочные машины. Конструирование и расчет. Под общей редакцией Л.В. Погорелого. - К.: Техника, 1983. 168с, рис.13] - прототип, що включає сепараторний робочий орган, який складається з встановленого горизонтально чи під деяким кутом диска з розміщеними вздовж радіусів прутками. Для формування потоку вороха і спрямування його на наступні технологічні операції вздовж зовнішнього кола ротора встановлені напрямні пруткові грати з напрямною гребінкою. Недоліком цього пристрою є недостатня якість очистки коренебульбоплодів від домішок, що обумовлено тим, що потік коренебульбоплодів, який очищується, швидко під дією відцентрових сил інерції переходить послідовно з одного кінця робочого органу до другого без розосередження і, фактично, без суттєвого відділення рослинних і фунтових решток. Питома вага різних компонентів вороху, як важлива фізична ознака, в даному технологічному процесі недостатньо використовується. Коренебульбоплодам у більшості випадків при проходженні по очищувальному робочому органу не надається обертального руху навколо власних осей, що не сприяє їх очищенню від налиплого ґрунту. Час проходження маси вороху через очисні елементи дуже обмежений, тому необхідно інтенсифікувати технологічний процес, чого в цьому пристрої не відбувається через недостатнє розосередження елементів потоку і сепарацію. Крім того, активно-працює лише передня периферійна со 00 о оГ 10708 напрямок їхньої шнекової навивки, напрямок оберчастина диска, оскільки очищувач встановлений тання ротора, а також напрямки руху потоку воробезпосередньо за копачами. Напрямні грати і греха коренебульбоплодів показані на фігурах 1 і 2. бінка зроблені із прутків, що за рахунок співудаПристрій для транспортування і очищування ряння при стиканні призводить до суттєвих пошкокоренебульбоплодів працює наступним чином. джень коренебульбоплодів. Ворох коренебульбоплодів, що очищується, подаКорисною моделлю поставлено завдання підється за допомогою подавального пруткового вищити якість очистки коренебульбоплодів від транспортера 2 на периферійну зону диска роторрослинних і ґрунтових домішок і решток і знизити ного очищувача 3, на активну просторову очищурівень їх пошкоджень. вальну поверхню, що утворена конічними вальцяПоставлене корисною моделлю завдання доми 4, які здійснюють складний рух: відносний, сягається тим, що у пристрої для транспортування обертаючись навколо власних горизонтальних і очищування коренебульбоплодів, який складаосей, і переносний, обертаючись разом з роторється із встановленого на основній рамі подавальним диском навколо центральної вертикальної осі. ного пруткового транспортера, роторного очищуРобочі поверхні вальців активно взаємодіють з вального пристрою і вивантажувального потоком технологічного матеріалу. Коренебульботранспортера, згідно корисній моделі, на диску плоди, які не проходять крізь зазори між парами ротора очищувача з можливістю обертання відноочищувальних вальців, що обертаються зустрічно, сно центральної вертикальної осі, сформована переносяться обертальним рухом ротора і розосепросторова очищувальна поверхня із набору встареджуються по всій поверхні диска. Потрапивши новлених радіально на горизонтальних осях зуна складну за формою очищувальну поверхню, стрічно обертових кругових зрізаних конічних вакоренебульбоплоди піддаються дії різних ефектильців зі шнековою навивкою із еластичних вних очищувальних елементів і факторів. Оскільки полімерних матеріалів, що спрямована до центра робочі вальці мають конічну форму зі спрямовадиска, а зверху над вальцями встановлена, жорстною до середини диска вершиною конуса, то кожко скріплена з основною рамою, нерухома з вертиний конус створює похилу площину, точніше похикальними стінками пластина у формі спіралі, з розлу поверхню з нахилом до середини. горненням від середини диска, найменша Коренебульбоплоди, потрапляючи на похилу покривизна якої знаходиться на периферії, а найбіверхню, під дією власної ваги намагаються рухальша - у центрі. тись до середини диска, але відцентрова сила Пристрій для транспортування і очищування інерції гальмує їхній рух, створюючи умови для коренебульбоплодів схематично зображений на подальшого очищення і збільшуючи час перебуфіг.1 (розріз 1-1). На фіг.2 подано вид А на фіг.1. вання в робочій зоні. Якщо варіювати швидкості Пристрій для транспортування і очищування обертання робочих вальців і роторного диску, то коренебульбоплодів складається з основної рами можна завжди досягти ефективного очищення в 1, на якій розміщені подавальний прутковий будь-яких умовах роботи машини і в різних приротранспортер 2, роторний дисковий очищувач 3 і днокліматичних зонах. вивантажувальний транспортер. Роторний дисковий очищувач 3 містить робочі вальці 4 у формі Інтенсифікації технологічного процесу віддізрізаного кругового конуса, які обертаються навколення і видалення ґрунтових домішок сприяє та ло своїх горизонтальних осей, що встановлені на обставина, що напрямок навивки спіралей шнекопідшипниках і розміщені по радіусах диска ротора. вих вальців 4 спрямований до середини диска, Робочі вальці 4 мають зазори один по відношенню перпендикулярно векторам переносної швидкості до одного і зустрічне обертаються кожний по відточкових мас вороху внаслідок обертання диска, ношенню до сусіднього. Вальці 4 мають шнекову завдяки чому значно збільшується відносна швиднавивку із еластичних полімерних матеріалів, яка кість внутрішніх шарів потоку усередині вороху, спрямована до середини диска ротора, де розтаворох швидко розтягується по компонентах і сепашований вивантажувальний для очищених корерується, відбувається стирання великих і не дуже небульбоплодів люк 5 (його контури умовно покатвердих грудок. зані на фіг. 1 пунктиром у формі еліпса). Над Вальці 4, що зустрічно обертаються, швидко вальцями 4 з невеликим зазором встановлена відсіюють дрібні включення ґрунту, а також значну вертикальна напрямна пластина 6, яка за формою кількість рослинних домішок, подрібнюють легкі є спіраллю Архімеда. Вертикальна спіральна плафракції ґрунту і виносять вниз з зони очищувача. стина 6 жорстко скріплена з основною рамою 1 і є Сумісна робота вальців з їх обертанням та спіравідносно рами нерухомою. Спіральна пластина 6 льною шнековою навивкою із еластичного матерівстановлена таким чином, що вона розгортається алу і відцентрової сили інерції, що створюється за від середини диска ротора, де розміщений виванрахунок переносного обертання диска ротора, тажувальний люк 5. Оскільки спіраль пластини 6 розтрощує потік вороху, розтягує на більшу плорозгортається від середини, то на початку спіралі щину, розосереджує його, відбувається стирання і буде найбільша її кривизна, а найменша кривизна подрібнення грудок ґрунту і їх сепарація. - на периферії, біля екранної обмежувальної стінки Як відомо, коренебульбоплоди мають округлі, 7. Обертальний рух ротору 3 відносно вертикальовальні форми, центр ваги їх розміщений вище, ної осі, яка встановлена на основній рамі 1, наданіж у інших компонентів вороху, наприклад, грудок, ється за допомогою ланцюгової або пасової перекоефіцієнти тертя ковзання також різні. Такі обстадачі 8. вини, пов'язані з суттєвою різницею у фізикоНа фіг.1 показаний вивантажувальний трансмеханічних і геометрично-інерційних характериспортер 9. Напрямки обертання робочих вальців, тиках компонентів вороху дозволяють в даному 10708 пристрої розшарувати потік і розділити його по компонентах. Очищені коренебульбоплоди зсовуються до середини диска і потрапляють у вивантажувальний люк 5. Суттєву роль у технологічному процесі відіграє і спіральна пластина 6. Вона не тільки спрямовує потік коренебульбоплодів до вивантажувального люка 5, але і інтенсифікує процес очищування шляхом надання коренебульбоплодам обертального руху навколо центра ваги, що сприяє очищенню від налиплого ґрунту. Крім того, враховуючи відомі геометричні характеристики такої кривої, як спіраль Архімеда, де до кожної точки кривої можна провести дотичну, по якій спрямований вектор швидкості кожної точки обертового диска і яка є перпендикуляром до радіуса, можна стверджувати, що в момент дотику з точкою нерухомої спіральної пластини вектор швидкості центра мас коренебульбоплоду також буде спрямований вздовж дотичної. Цей висновок означає, що між коренебульбоплодами, які переміщуються з певною швидкістю, і стінкою спіральної пластини, яка є нерухомою, ніколи не може бути співударяння, не може бути ударних імпульсів, а тому і пошкоджень коренебульбоплодів. А останнє - є важливим показником даного технологічного процесу. Очищені коренебульбоплоди переміщуються вздовж спіральної пластини за рахунок обертання диска ротора і спрямовуються спіральною пластиною у вивантажувальний люк 5, до низу, де встановлений вивантажувальний транспортер 9, який спрямовує технологічний продукт у транспортний засіб. Слід додатково зазначити, що швидкість коренебульбоплодів в процесі переміщення їх до вивантажувального люка 5, тобто до середини диска, зменшується до незначної величини (в центрі диска, як відомо, швидкість дорівнює нулю). Це також сприяє зниженню рівня пошкоджень, а тому і кращому збереженню продукту. Таким чином, багатовекторний рух компонентів грудкуватого технологічного потоку (вороху), його розтягування по компонентах і розтрощування фунтових домішок сприяє ефективному видаленню останніх, а також якісному очищенню поверхонь коренебульбоплодів від налиплого ґрунту. Звільнившись від ґрунтових і рослинних домішок, а також від налиплого на їх поверхні ґрунту, коренебульбоплоди остаточно залишають диск роторного очищувача 3 і крізь вивантажувальний люк 5 потрапляють на вивантажувальний транспортер 9, а далі - у транспортний візок. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки і зменшити пошкодження коренебульбоплодів на 10...15%. ВидА 1-І > -*- у і Фіг2 Фіг1 Комп'ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
