Автоматизована система контролю та обліку вартості споживання електроенергії підприємствами за диференційованими за часом тарифами

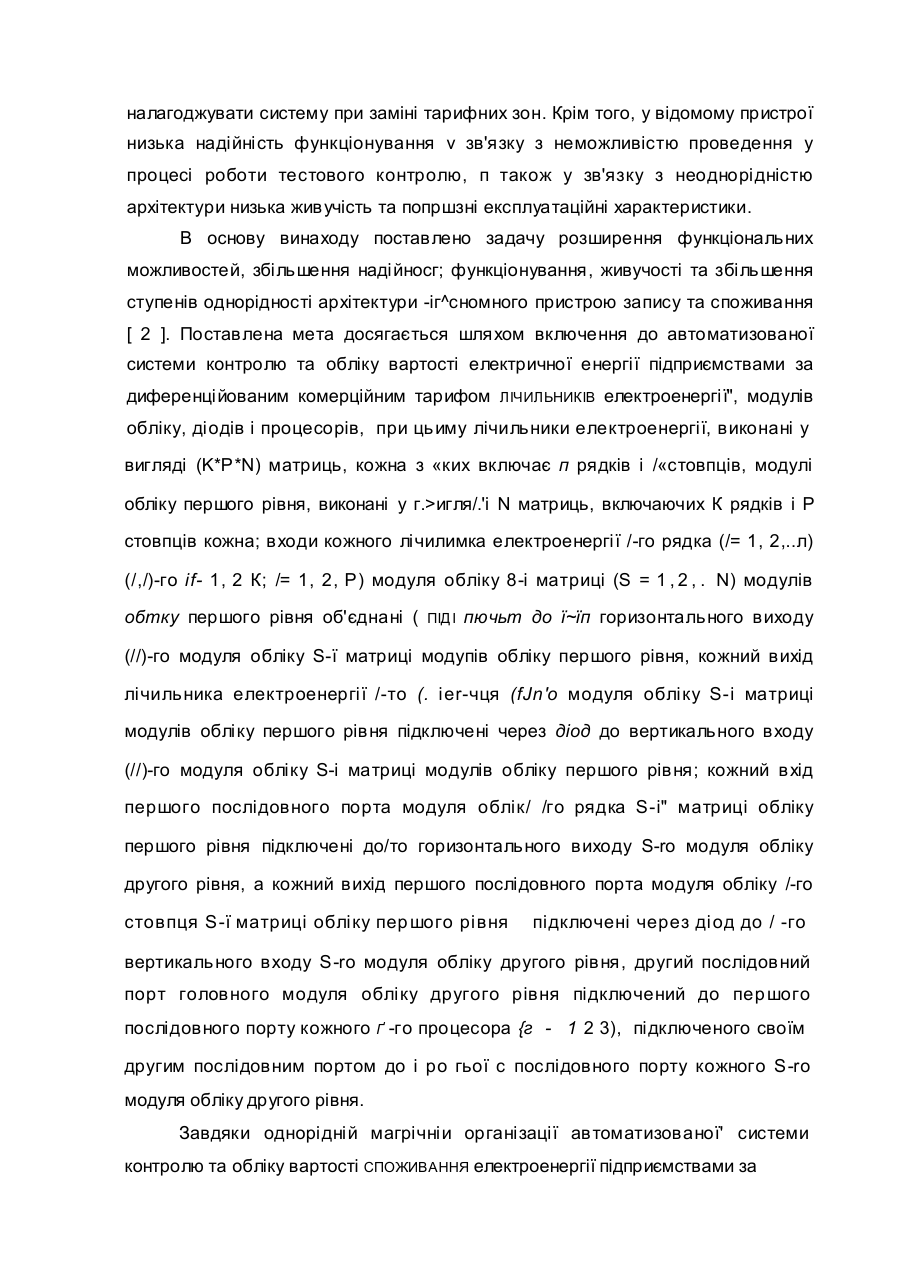

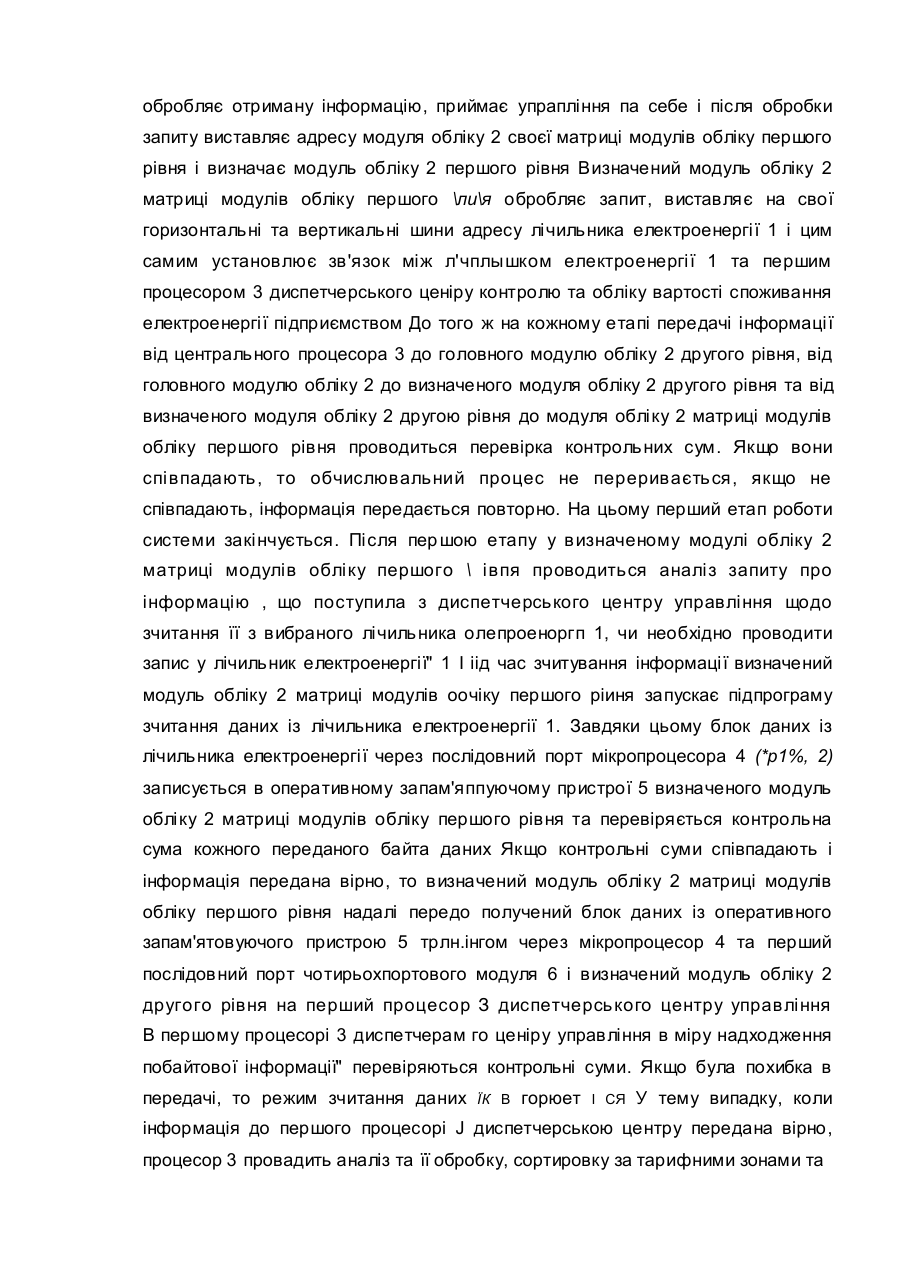

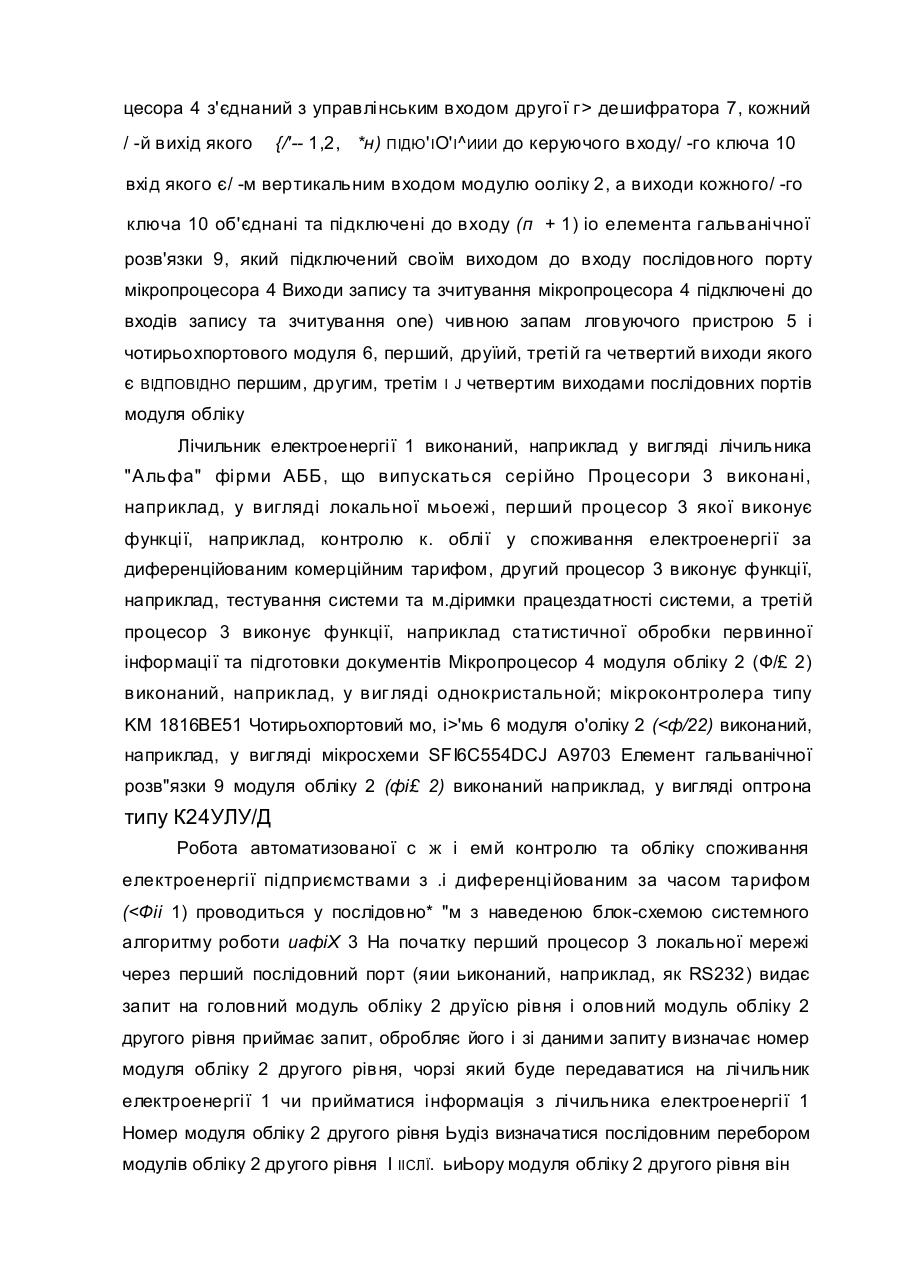

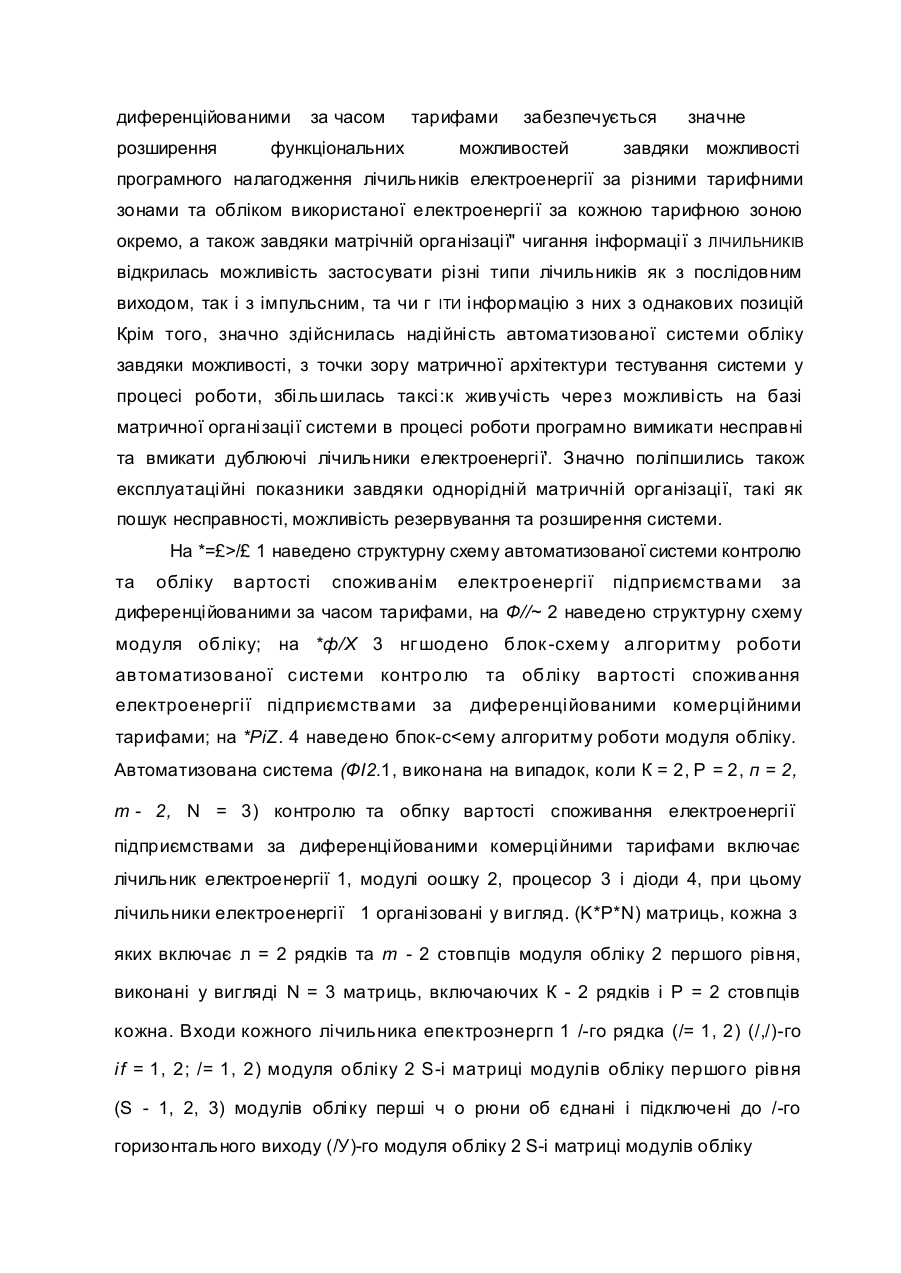

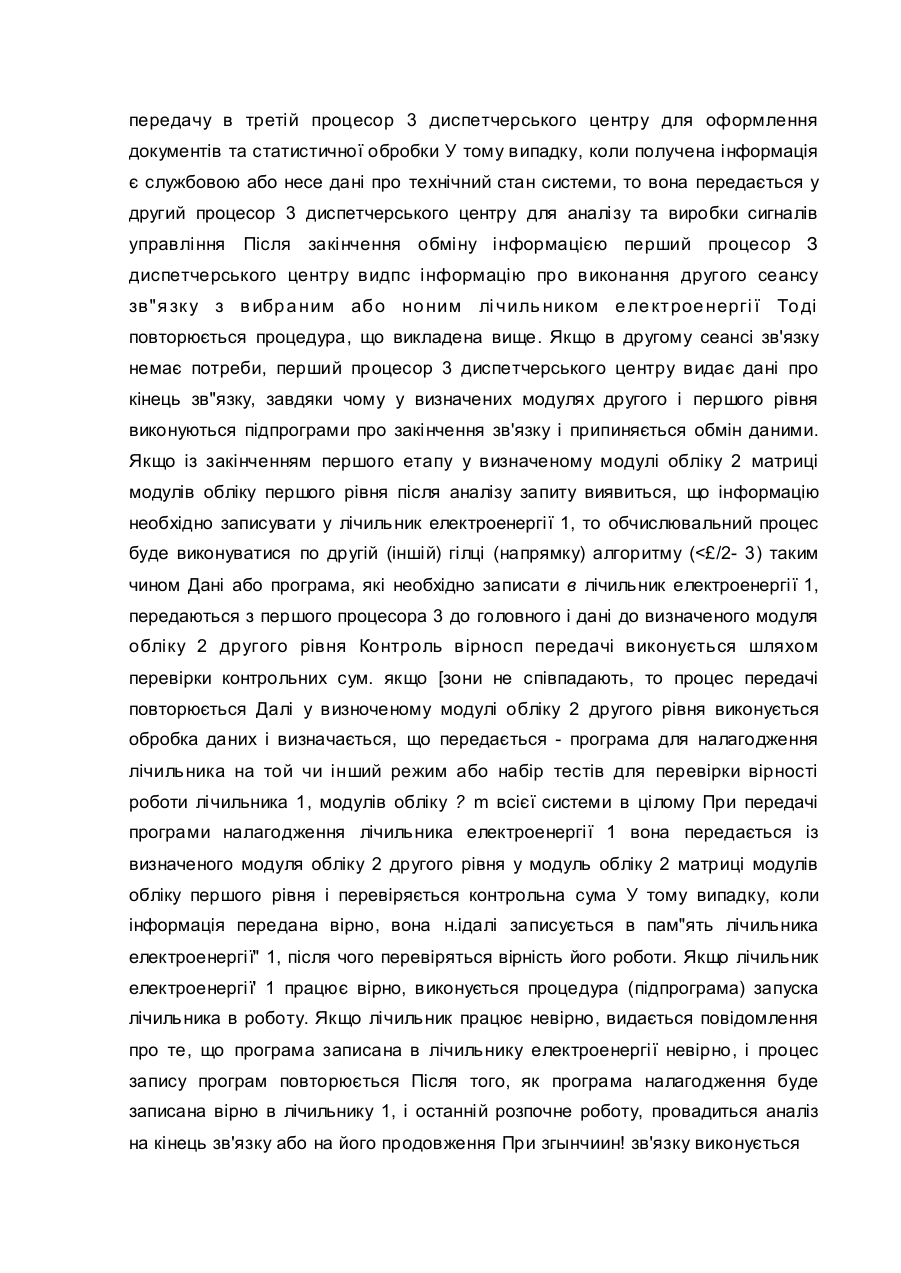

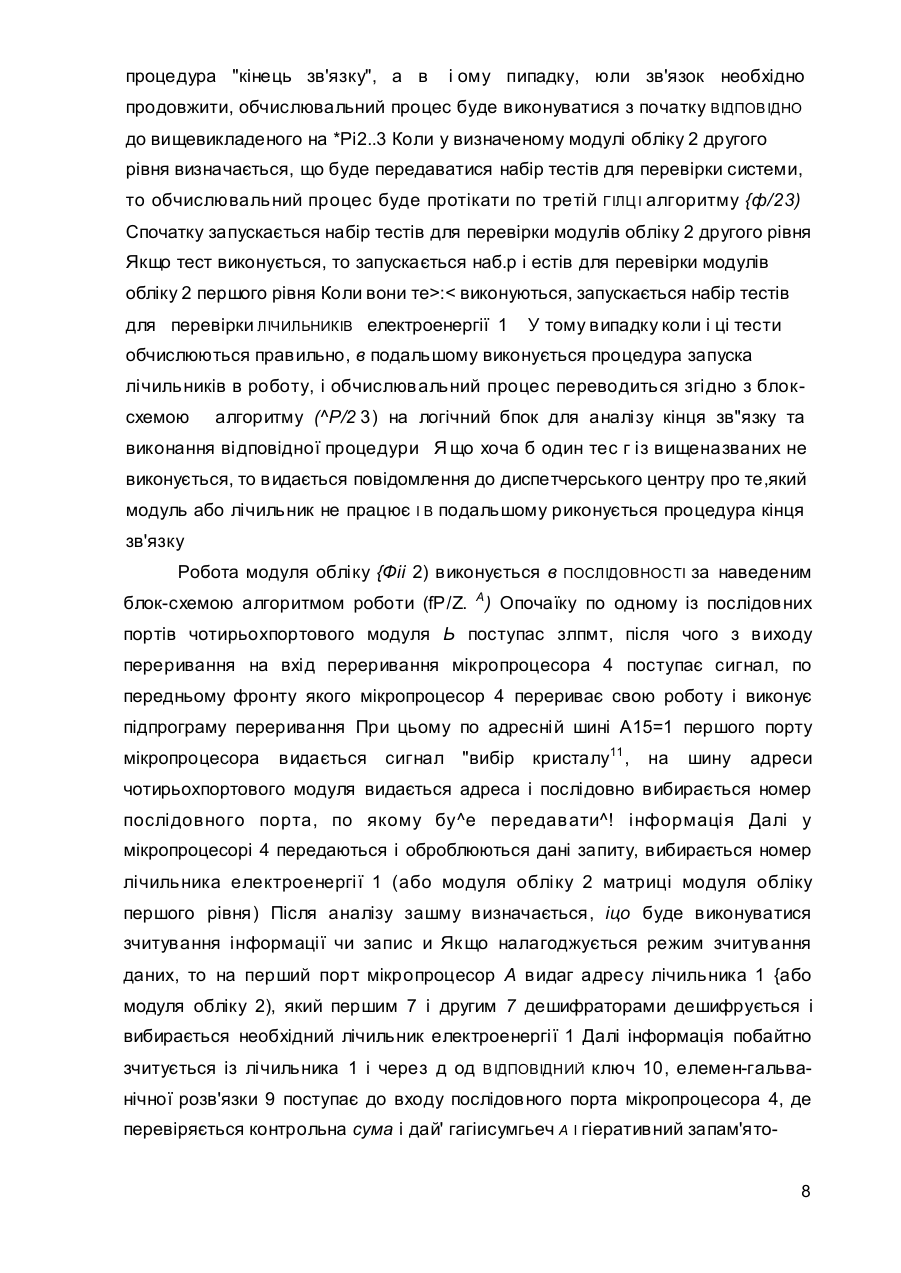

GO'I R 11/56 Автоматизована система контролю та обліку вартості споживання електроенергії підприємствами за диференційованими за часом тарифами Винахід належить до вимірюваль но) то обчислювальної техніки і може бути використаним для контролю і обліку вартості електричної енергії, що споживають підприємства, за комерційними тарифами, диференційованими за часом доби. Відомий пристрій [ 1 ] дпя оЬшку вартості електроенергії за змінними тарифами, який включає два лічиль ники, тактовий генератор, імпульсний перетворювач та постійний запам'ятовуючий пристрій, при цьому перший лічиль ник виконаний віднімаючим, вихід і перший вхід якого підключені відповідно до входу та виходу тактового генератора; другий лічиль ник підключений послідовно до тактового [оператора, а другий і третій входи пер шого лічиль ника підключені ВІДПОВІДНО ДО ВИХОДІВ імпуль сного перетворювача та постійного папам мі дуючого пристрою Недоліком відомого пристрої!, в обмежені функціональ ні можливості та невисока надійність у зв'язку з тим, що у відомому пристрої неможливо вести облік електроенергії за різними тарифними зонами, а гакож програмно у процесі роботи проводити зміну тарифних зол і тестовий контроль функціонування системи. Найбіль ш б лизь кий за своею технічною сут шзістю є автономний пристрій запису та зчитування [ 2 ], що включає лічиль ники енергії, кожний з яких підключений до автономного запам'ятовуючого пристрою, виходи (якого?) яких через комунікаційний модуль об'єднані з централь ним процесором У відомому автономному пристрої кожний лічиль ник електроенергії формує імпульсні сигнали, КІЛЬКІСТЬ ЯКИХ за даний термін часу пропорційна спожитій електроенергії, які накопичуються в аточомному запам'ятовуючому пристрої І поступають через комунікаційний модуль до центрального процесора. Недоліком відомого автономного пристрою є обмежені функціональ ні можливості в зв'язку з тим, що в и-зому використовуються тільки лічильники електроенергії" з імпуль сним виходом, та неможливість вести облік електроенергії за різними і« -рі-ч^ліимп зонами, а також програмно налагоджувати систему при заміні тарифних зон. Крім того, у відомому пристрої низька надійність функціонування v зв'язку з неможливістю проведення у процесі роботи тестового контролю, п також у зв'язку з неоднорідністю архітектури низька живучість та попршзні експлуатаційні характеристики. В основу винаходу поставлено задачу розширення функціональ них можливостей, збіль шення надійносг; функціонування, живучості та збіль шення ступенів однорідності архітектури -іг^сномного пристрою запису та споживання [ 2 ]. Поставлена мета досягається шляхом включення до автоматизованої системи контролю та обліку вартості електричної енергії підприємствами за диференційованим комерційним тарифом ЛІЧИЛЬНИКІВ електроенергії", модулів обліку, діодів і процесорів, при ць иму лічиль ники електроенергії, виконані у вигляді (K*P*N) матриць, кожна з «ких включає п рядків і /«стовпців, модулі обліку першого рівня, виконані у г.>игля/.'і N матриць, включаючих К рядків і Р стовпців кожна; входи кожного лічилимка електроенергії /-го рядка (/= 1, 2,..л) (/,/)-го if- 1, 2 К; /= 1, 2, Р) модуля обліку 8-і матриці (S = 1 , 2 , . N) модулів обтку першого рівня об'єднані ( ПІДІ пючьт до ї~їп горизонталь ного виходу (//)-го модуля обліку S-ї матриці модупів обліку першого рівня, кожний вихід лічиль ника електроенергії /-то (. ier-чця (fJn'o модуля обліку S-i матриці модулів обліку першого рівня підключені через діод до вертикаль ного входу (//)-го модуля обліку S-i матриці модулів обліку першого рівня; кожний вхід першого послідовного порта модуля облік/ /го рядка S-i" матриці обліку першого рівня підключені до/то горизонталь ного виходу S-ro модуля обліку другого рівня, а кожний вихід першого послідовного порта модуля обліку /-го стовпця S-ї матриці обліку пер шого рівня підключені через ді од до / -го вертикаль ного входу S-ro модуля обліку другого рівня, другий послідовний порт головного модуля обліку другого рівня підключений до пер шого послідовного порту кожного Ґ -го процесора {г - 1 2 3), підключеного своїм другим послідовним портом до і ро гьої с послідовного порту кожного S-ro модуля обліку другого рівня. Завдяки однорідній магрічніи організації автоматизованої' системи контролю та обліку вартості СПОЖИВАННЯ електроенергії підприємствами за диференційованими розширення за часом тарифами функціональних забезпечується можливостей значне завдяки можливості програмного налагодження лічиль ників електроенергії за різними тарифними зонами та обліком використаної електроенергії за кожною тарифною зоною окремо, а також завдяки матрічній організації" чигання інформації з ЛІЧИЛЬНИКІВ відкрилась можливість застосувати різні типи лічиль ників як з послідовним виходом, так і з імпульсним, та чи г ІТИ інформацію з них з однакових позицій Крім того, значно здійснилась надійність автоматизованої системи обліку завдяки можливості, з точки зору матричної архітектури тестування системи у процесі роботи, збіль шилась таксі:к живучість через можливість на базі матричної організації системи в процесі роботи програмно вимикати несправні та вмикати дублюючі лічиль ники електроенергії'. Значно поліпшились також експлуатаційні показники завдяки однорідній матричній організації, такі як пошук несправності, можливість резервування та розширення системи. На *=£>/£ 1 наведено структурну схему автоматизованої системи контролю та обліку вартості споживанім електроенергії підприємствами за диференційованими за часом тарифами, на Ф//~ 2 наведено структурну схему модуля об ліку; на *ф/Х 3 нг шодено б лок -схем у а лгоритм у роботи автоматизованої с истеми контро лю та об ліку вартості споживання електроенергії підприємствами за диференційованими комерційними тарифами; на *PiZ. 4 наведено бпок-с'мь 6 модуля о'оліку 2 (
