Пристрій для транспортування і очистки коренебульбоплодів

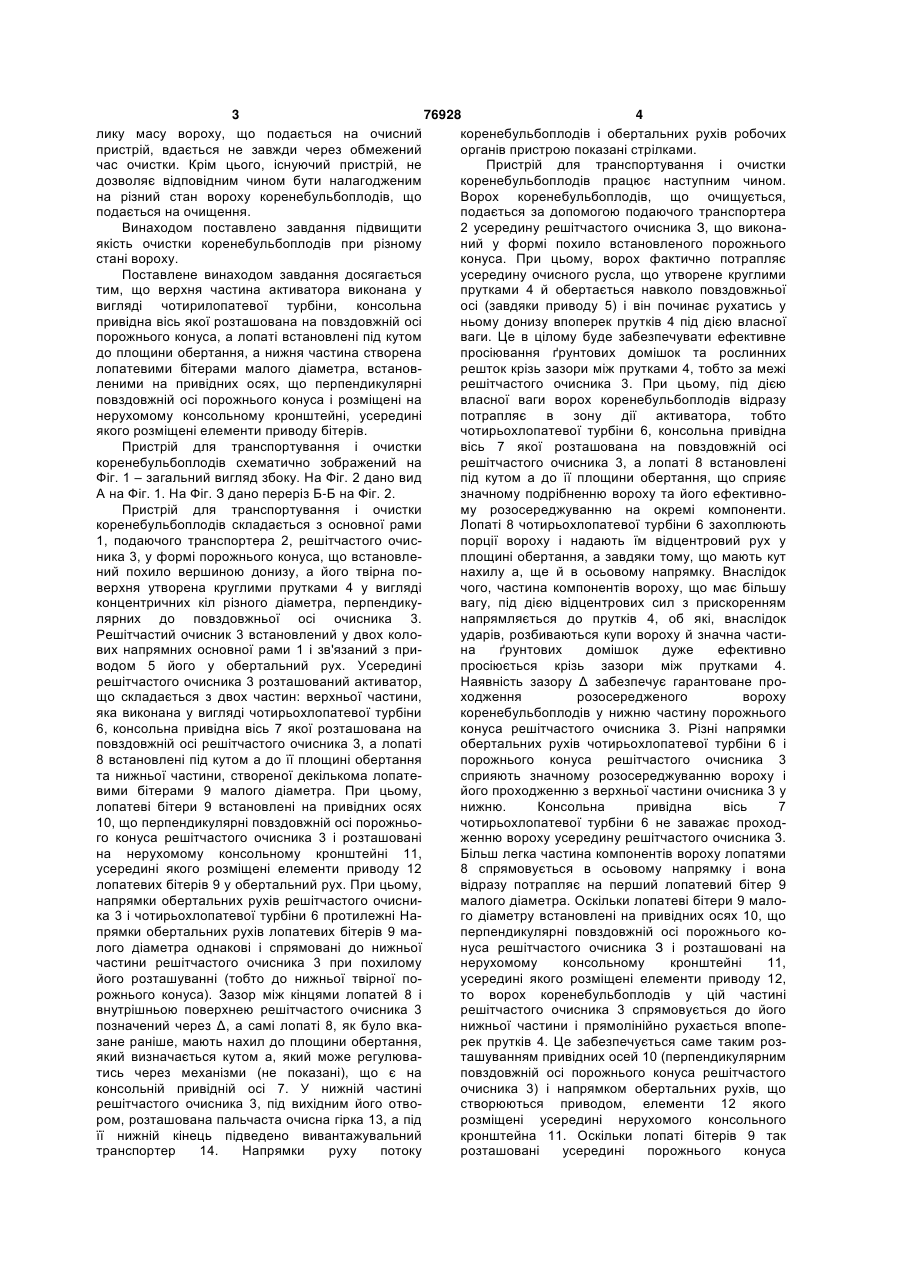

Пристрій для транспортування і очистки коренебульбоплодів, що складається з основної рами, подавального транспортера, відбивної щітки, се 3 76928 4 лику масу вороху, що подається на очисний коренебульбоплодів і обертальних рухів робочих пристрій, вдається не завжди через обмежений органів пристрою показані стрілками. час очистки. Крім цього, існуючий пристрій, не Пристрій для транспортування і очистки дозволяє відповідним чином бути налагодженим коренебульбоплодів працює наступним чином. на різний стан вороху коренебульбоплодів, що Ворох коренебульбоплодів, що очищується, подається на очищення. подається за допомогою подаючого транспортера Винаходом поставлено завдання підвищити 2 усередину решітчастого очисника З, що виконаякість очистки коренебульбоплодів при різному ний у формі похило встановленого порожнього стані вороху. конуса. При цьому, ворох фактично потрапляє Поставлене винаходом завдання досягається усередину очисного русла, що утворене круглими тим, що верхня частина активатора виконана у прутками 4 й обертається навколо повздовжньої вигляді чотирилопатевої турбіни, консольна осі (завдяки приводу 5) і він починає рухатись у привідна вісь якої розташована на повздовжній осі ньому донизу впоперек прутків 4 під дією власної порожнього конуса, а лопаті встановлені під кутом ваги. Це в цілому буде забезпечувати ефективне до площини обертання, а нижня частина створена просіювання ґрунтових домішок та рослинних лопатевими бітерами малого діаметра, встановрешток крізь зазори між прутками 4, тобто за межі леними на привідних осях, що перпендикулярні решітчастого очисника 3. При цьому, під дією повздовжній осі порожнього конуса і розміщені на власної ваги ворох коренебульбоплодів відразу нерухомому консольному кронштейні, усередині потрапляє в зону дії активатора, тобто якого розміщені елементи приводу бітерів. чотирьохлопатевої турбіни 6, консольна привідна Пристрій для транспортування і очистки вісь 7 якої розташована на повздовжній осі коренебульбоплодів схематично зображений на решітчастого очисника 3, а лопаті 8 встановлені Фіг. 1 – загальний вигляд збоку. На Фіг. 2 дано вид під кутом а до її площини обертання, що сприяє А на Фіг. 1. На Фіг. З дано переріз Б-Б на Фіг. 2. значному подрібненню вороху та його ефективноПристрій для транспортування і очистки му розосереджуванню на окремі компоненти. коренебульбоплодів складається з основної рами Лопаті 8 чотирьохлопатевої турбіни 6 захоплюють 1, подаючого транспортера 2, решітчастого очиспорції вороху і надають їм відцентровий рух у ника 3, у формі порожнього конуса, що встановлеплощині обертання, а завдяки тому, що мають кут ний похило вершиною донизу, а його твірна понахилу а, ще й в осьовому напрямку. Внаслідок верхня утворена круглими прутками 4 у вигляді чого, частина компонентів вороху, що має більшу концентричних кіл різного діаметра, перпендикувагу, під дією відцентрових сил з прискоренням лярних до повздовжньої осі очисника 3. напрямляється до прутків 4, об які, внаслідок Решітчастий очисник 3 встановлений у двох колоударів, розбиваються купи вороху й значна частивих напрямних основної рами 1 і зв'язаний з прина ґрунтових домішок дуже ефективно водом 5 його у обертальний рух. Усередині просіюється крізь зазори між прутками 4. решітчастого очисника 3 розташований активатор, Наявність зазору Δ забезпечує гарантоване прощо складається з двох частин: верхньої частини, ходження розосередженого вороху яка виконана у вигляді чотирьохлопатевої турбіни коренебульбоплодів у нижню частину порожнього 6, консольна привідна вісь 7 якої розташована на конуса решітчастого очисника 3. Різні напрямки повздовжній осі решітчастого очисника 3, а лопаті обертальних рухів чотирьохлопатевої турбіни 6 і 8 встановлені під кутом а до її площині обертання порожнього конуса решітчастого очисника 3 та нижньої частини, створеної декількома лопатесприяють значному розосереджуванню вороху і вими бітерами 9 малого діаметра. При цьому, його проходженню з верхньої частини очисника 3 у лопатеві бітери 9 встановлені на привідних осях нижню. Консольна привідна вісь 7 10, що перпендикулярні повздовжній осі порожньочотирьохлопатевої турбіни 6 не заважає проходго конуса решітчастого очисника 3 і розташовані женню вороху усередину решітчастого очисника 3. на нерухомому консольному кронштейні 11, Більш легка частина компонентів вороху лопатями усередині якого розміщені елементи приводу 12 8 спрямовується в осьовому напрямку і вона лопатевих бітерів9 у обертальний рух. При цьому, відразу потрапляє на перший лопатевий бітер 9 напрямки обертальних рухів решітчастого очиснималого діаметра. Оскільки лопатеві бітери 9 малока 3 і чотирьохлопатевої турбіни 6 протилежні Наго діаметру встановлені на привідних осях 10, що прямки обертальних рухів лопатевих бітерів 9 маперпендикулярні повздовжній осі порожнього колого діаметра однакові і спрямовані до нижньої нуса решітчастого очисника З і розташовані на частини решітчастого очисника 3 при похилому нерухомому консольному кронштейні 11, його розташуванні (тобто до нижньої твірної поусередині якого розміщені елементи приводу 12, рожнього конуса). Зазор між кінцями лопатей 8 і то ворох коренебульбоплодів у цій частині внутрішньою поверхнею решітчастого очисника 3 решітчастого очисника 3 спрямовується до його позначений через Δ, а самі лопаті 8, як було вканижньої частини і прямолінійно рухається впопезане раніше, мають нахил до площини обертання, рек прутків 4. Це забезпечується саме таким розякий визначається кутом а, який може регулюваташуванням привідних осей 10 (перпендикулярним тись через механізми (не показані), що є на повздовжній осі порожнього конуса решітчастого консольній привідній осі 7. У нижній частині очисника 3) і напрямком обертальних рухів, що решітчастого очисника 3, під вихідним його отвостворюються приводом, елементи 12 якого ром, розташована пальчаста очисна гірка 13, а під розміщені усередині нерухомого консольного її нижній кінець підведено вивантажувальний кронштейна 11. Оскільки лопаті бітерів 9 так транспортер 14. Напрямки руху потоку розташовані усередині порожнього конуса 5 76928 6 решітчастого очисника 3 і мають однаковий надомішками тощо. Вказане також стосується велипрямок обертального руху, спрямований донизу, чини зазору Δ і значення кута а. Так, якщо ворох то саме в цій частині пристрою відбувається макзанадто вологий і зв'язаний, то зазор Δ повинен симальне притискання вороху коренебульбоплодів мати максимальне значення. При сепаруванні водо прутків 4 решітчастого очисника 3 і максимальроху, який містить багато сухого та піщаного не відведення ґрунтових домішок та рослинних ґрунту, значення кутів а також повинно бути решток за межі пристрою. Рухаючись поступально мінімальним. Тоді, такий ворох, лопатями 8 буде під дією лопатей бітерів 9, коренебульбоплоди відразу транспортуватись у радіальному напрямку досягають вихідного отвору решітчастого очисника і значно швидше буде просіяний крізь зазори між 3 і падають на полотно пальчастої очисної гірки круглими прутками 4. При наявності у складі воро13, де вони повністю очищені скочуються донизу і ху вологого і зв'язаного ґрунту значення кутів а потрапляють на вивантажувальний транспортер необхідно збільшити, що забезпечить більш ефек14, а домішки, які ще залишились, полотном тивне його подрібнення й розосередження чотирьпальчастої очисної гірки 13 виносяться через її охлопатевою турбіною 6. Кутові швидкості робочих верхню частину за межі очисника. Таким чином, органів пристрою, які в цілому можуть мати різні очищення коренебульбоплодів від ґрунтових величини, повинні бути підібрані таким чином, щоб домішок та рослинних решток відбувається при не відбувалось суттєвого пошкодження тіл наданні компонентам вороху декількох видів оберкоренебульбоплодів. Це, насамперед стосується тальних рухів (завдяки робочих органів, що чотирьохлопатевоЇ турбіни 6. При цьому, зовнішні здійснюють обертальний рух) і одночасно в самій поверхні лопатей 8 чотирьохлопатевоЇ турбіни 6 нижній частині компоненти потрапляють у зону дії можуть мати гумове (або інше) покриття. Лопатеві робочих органів пристрою, що надають їм постубітери 9 малого діаметру також повинні мати попальний рух. Це в цілому забезпечить дуже ефеккриття, яке забезпечить не пошкодження тіл тивне сепарування домішок і суттєве підвищення коренебульбоплодів при їх транспортуванні якості очистки коренебульбоплодів при різному усередині нижньої частини порожнього конуса стані вороху. Кутові швидкості обертання решітчастого очисника 3. решітчастого очисника 3, привідної Застосування даного пристрою для транспорчотирьохлопатевоЇ турбіни 6, а також лопатевих тування і очистки коренебульбоплодів дозволить бітерів 9 малого діаметра повинні враховувати підвищити якість очистки коренебульбоплодів при кількість вороху, що подається на очищення, його різному стані вороху на 20...30%. забрудненість ґрунтовими та рослинними 7 Комп’ютерна верстка М. Клюкін 76928 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
