Очисник головок коренеплодів від залишків гички

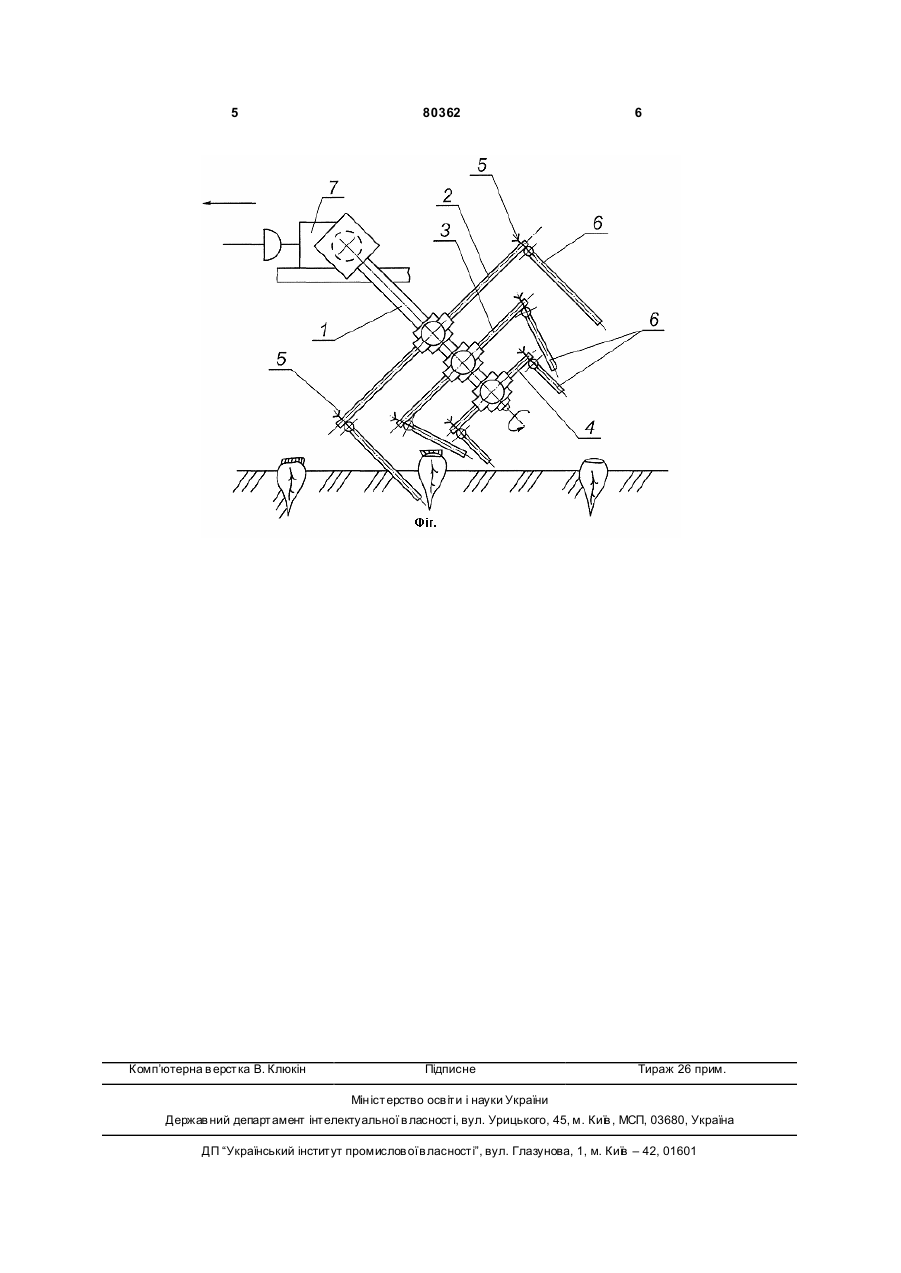

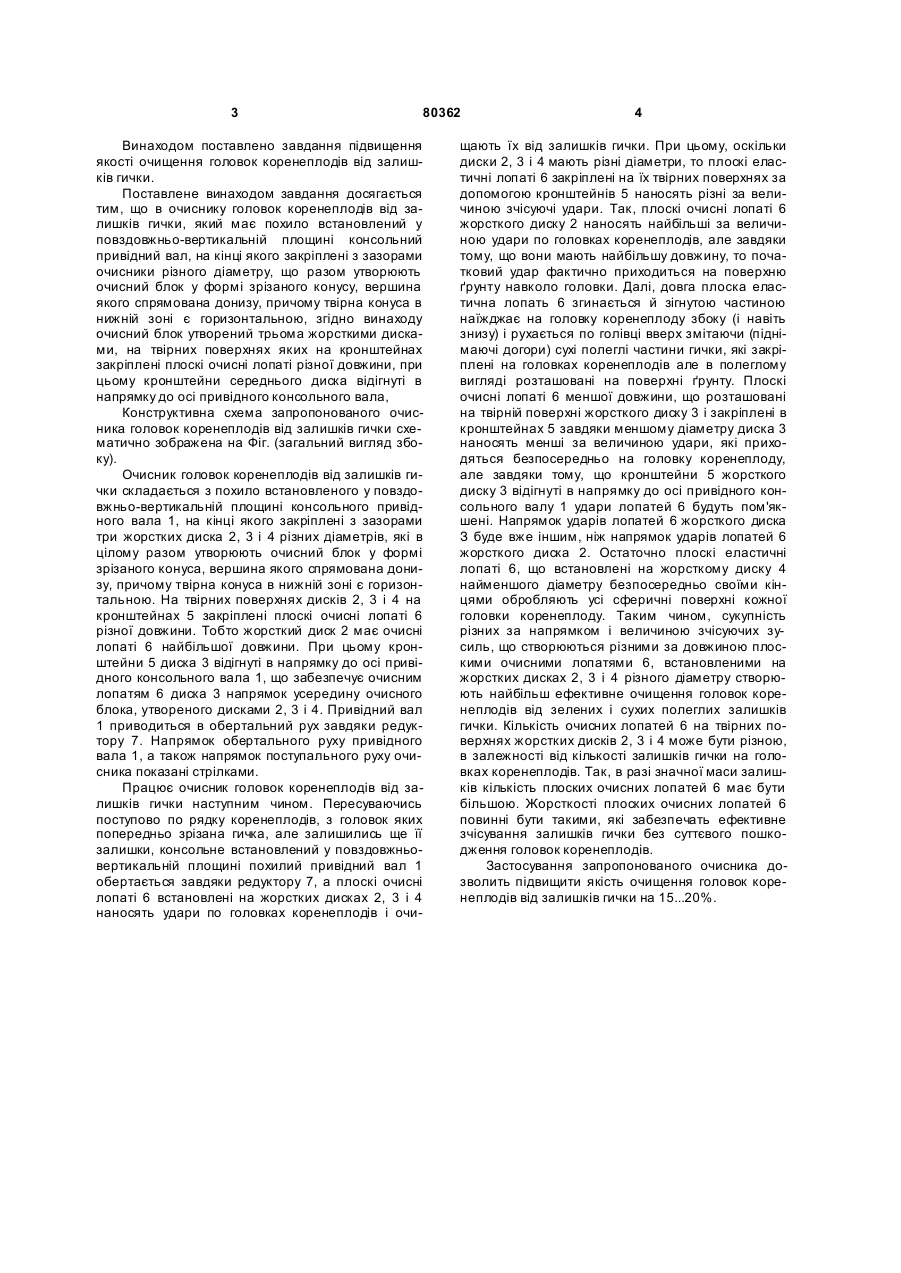

Очисник головок коренеплодів від залишків гички, який містить похило встановлений у повздовжньо-вертикальній площині консольний привідний вал, на кінці якого закріплені з зазорами очисники різного діаметра, що разом утворюють очисний блок у формі зрізаного конуса, вершина якого спрямована донизу, причому твірна конуса в нижній зоні є горизонтальною, який відрізняється тим, що очисний блок утворений трьома жорсткими дисками, на твірних поверхнях яких на кронштейнах закріплені плоскі очисні лопаті різної довжини, при цьому кронштейни середнього диска відігнуті в напрямку до осі привідного консольного вала. (19) (21) a200604158 (22) 14.04.2006 (24) 10.09.2007 (46) 10.09.2007, Бюл. №14, 2007р. (72) Булгаков Володимир Михайлович (73) НАЦІОН АЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ (56) UA 30529, 2000 SU 865186, 1981 SU 1386082, 1988 SU 1727633, 1992 SU 332802, 1972 SU 1116998, 1984 GB 875861, 1961 3 80362 Винаходом поставлено завдання підвищення якості очищення головок коренеплодів від залишків гички. Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів від залишків гички, який має похило встановлений у повздовжньо-вертикальній площині консольний привідний вал, на кінці якого закріплені з зазорами очисники різного діаметру, що разом утворюють очисний блок у формі зрізаного конусу, вершина якого спрямована донизу, причому твірна конуса в нижній зоні є горизонтальною, згідно винаходу очисний блок утворений трьома жорсткими дисками, на твірних поверхнях яких на кронштейнах закріплені плоскі очисні лопаті різної довжини, при цьому кронштейни середнього диска відігнуті в напрямку до осі привідного консольного вала, Конструктивна схема запропонованого очисника головок коренеплодів від залишків гички схематично зображена на Фіг. (загальний вигляд збоку). Очисник головок коренеплодів від залишків гички складається з похило встановленого у повздовжньо-вертикальній площині консольного привідного вала 1, на кінці якого закріплені з зазорами три жорстких диска 2, 3 і 4 різних діаметрів, які в цілому разом утворюють очисний блок у формі зрізаного конуса, вершина якого спрямована донизу, причому твірна конуса в нижній зоні є горизонтальною. На твірних поверхнях дисків 2, 3 і 4 на кронштейнах 5 закріплені плоскі очисні лопаті 6 різної довжини. Тобто жорсткий диск 2 має очисні лопаті 6 найбільшої довжини. При цьому кронштейни 5 диска 3 відігнуті в напрямку до осі привідного консольного вала 1, що забезпечує очисним лопатям 6 диска 3 напрямок усередину очисного блока, утвореного дисками 2, 3 і 4. Привідний вал 1 приводиться в обертальний рух завдяки редуктору 7. Напрямок обертального руху привідного вала 1, а також напрямок поступального руху очисника показані стрілками. Працює очисник головок коренеплодів від залишків гички наступним чином. Пересуваючись поступово по рядку коренеплодів, з головок яких попередньо зрізана гичка, але залишились ще її залишки, консольне встановлений у повздовжньовертикальній площині похилий привідний вал 1 обертається завдяки редуктору 7, а плоскі очисні лопаті 6 встановлені на жорстких дисках 2, 3 і 4 наносять удари по головках коренеплодів і очи 4 щають їх від залишків гички. При цьому, оскільки диски 2, 3 і 4 мають різні діаметри, то плоскі еластичні лопаті 6 закріплені на їх твірних поверхнях за допомогою кронштейнів 5 наносять різні за величиною зчісуючі удари. Так, плоскі очисні лопаті 6 жорсткого диску 2 наносять найбільші за величиною удари по головках коренеплодів, але завдяки тому, що вони мають найбільшу довжину, то початковий удар фактично приходиться на поверхню ґрунту навколо головки. Далі, довга плоска еластична лопать 6 згинається й зігнутою частиною наїжджає на головку коренеплоду збоку (і навіть знизу) і рухається по голівці вверх змітаючи (піднімаючі догори) сухі полеглі частини гички, які закріплені на головках коренеплодів але в полеглому вигляді розташовані на поверхні ґрунту. Плоскі очисні лопаті 6 меншої довжини, що розташовані на твірній поверхні жорсткого диску 3 і закріплені в кронштейнах 5 завдяки меншому діаметру диска 3 наносять менші за величиною удари, які приходяться безпосередньо на головку коренеплоду, але завдяки тому, що кронштейни 5 жорсткого диску 3 відігнуті в напрямку до осі привідного консольного валу 1 удари лопатей 6 будуть пом'якшені. Напрямок ударів лопатей 6 жорсткого диска З буде вже іншим, ніж напрямок ударів лопатей 6 жорсткого диска 2. Остаточно плоскі еластичні лопаті 6, що встановлені на жорсткому диску 4 найменшого діаметру безпосередньо своїми кінцями обробляють усі сферичні поверхні кожної головки коренеплоду. Таким чином, сукупність різних за напрямком і величиною зчісуючих зусиль, що створюються різними за довжиною плоскими очисними лопатями 6, встановленими на жорстких дисках 2, 3 і 4 різного діаметру створюють найбільш ефективне очищення головок коренеплодів від зелених і сухих полеглих залишків гички. Кількість очисних лопатей 6 на твірних поверхнях жорстких дисків 2, 3 і 4 може бути різною, в залежності від кількості залишків гички на головках коренеплодів. Так, в разі значної маси залишків кількість плоских очисних лопатей 6 має бути більшою. Жорсткості плоских очисних лопатей 6 повинні бути такими, які забезпечать ефективне зчісування залишків гички без суттєвого пошкодження головок коренеплодів. Застосування запропонованого очисника дозволить підвищити якість очищення головок коренеплодів від залишків гички на 15...20%. 5 Комп’ютерна в ерстка В. Клюкін 80362 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
