Очисник головок коренеплодів від залишків гички
Формула / Реферат
Очисник головок коренеплодів від залишків гички, який має похило встановлений у повздовжньо-вертикальній площині консольний привідний вал, на кінці якого закріплені з зазорами еластичні очисні диски різного діаметра, що разом утворюють очисний блок у формі зрізаного конуса, вершина якого спрямована донизу, причому твірна конуса в нижній зоні є горизонтальною, який відрізняється тим, що кожний з очисних дисків встановлений на маточинах, які виконані рухомими у напрямку привідної осі вала, при цьому між маточинами встановлені пружини стиснення, а верхня частина вала містить упор, зв'язаний з механізмом його пересування та фіксації.
Текст

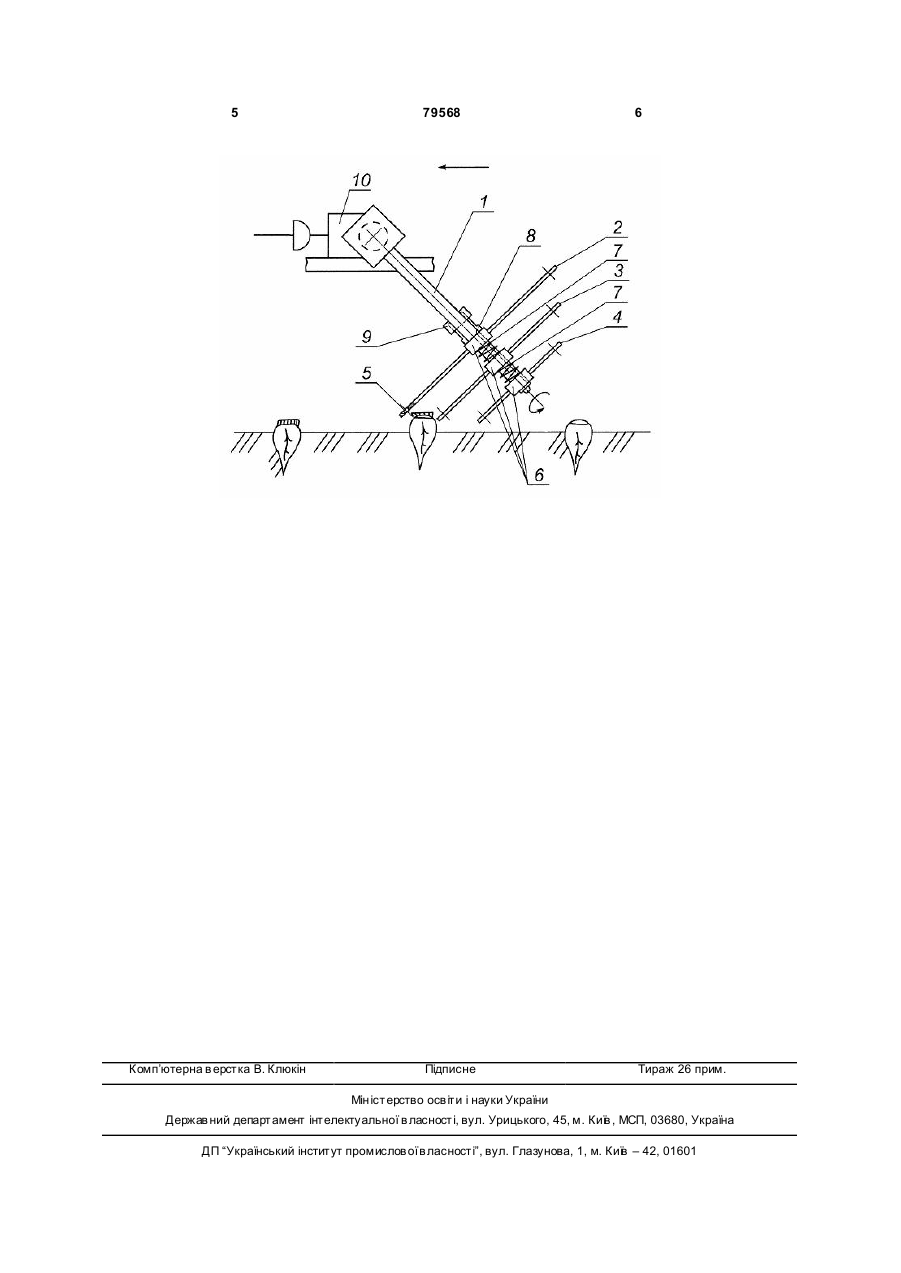

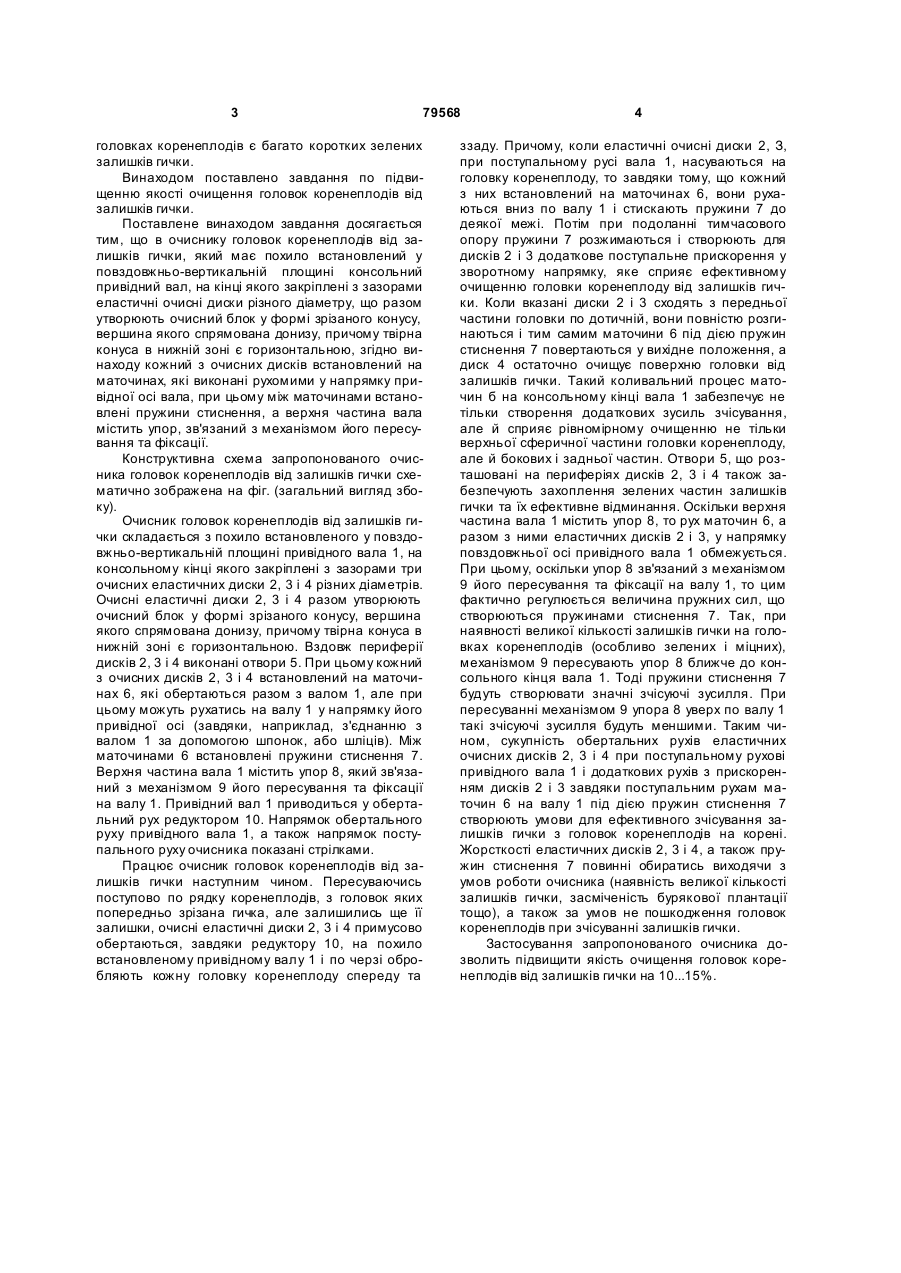

Очисник головок коренеплодів від залишків гички, який має похило встановлений у повздовжньо-вертикальній площині консольний привідний вал, на кінці якого закріплені з зазорами еластичні очисні диски різного діаметра, що разом утворюють очисний блок у формі зрізаного конуса, вершина якого спрямована донизу, причому твірна конуса в нижній зоні є горизонтальною, який відрізняється тим, що кожний з очисних дисків встановлений на маточинах, які виконані рухомими у напрямку привідної осі вала, при цьому між маточинами встановлені пружини стиснення, а верхня частина вала містить упор, зв'язаний з механізмом його пересування та фіксації. (19) (21) a200603378 (22) 28.03.2006 (24) 25.06.2007 (46) 25.06.2007, Бюл. №9, 2007р. (72) Булгаков Володимир Михайлович (73) НАЦІОН АЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ (56) UA 30529, 15.11.2000 SU 332802, 21.03.1972 SU 571213, 05.09.1977 RU 2108020, 10.04.1998 SU 1475527, 30.04.1989 SU 1386082, 07.04.1988 US 5479764, 02.06.1996 SU 865184, 23.09.1981 3 79568 головках коренеплодів є багато коротких зелених залишків гички. Винаходом поставлено завдання по підвищенню якості очищення головок коренеплодів від залишків гички. Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів від залишків гички, який має похило встановлений у повздовжньо-вертикальній площині консольний привідний вал, на кінці якого закріплені з зазорами еластичні очисні диски різного діаметру, що разом утворюють очисний блок у формі зрізаного конусу, вершина якого спрямована донизу, причому твірна конуса в нижній зоні є горизонтальною, згідно винаходу кожний з очисних дисків встановлений на маточинах, які виконані рухомими у напрямку привідної осі вала, при цьому між маточинами встановлені пружини стиснення, а верхня частина вала містить упор, зв'язаний з механізмом його пересування та фіксації. Конструктивна схема запропонованого очисника головок коренеплодів від залишків гички схематично зображена на фіг. (загальний вигляд збоку). Очисник головок коренеплодів від залишків гички складається з похило встановленого у повздовжньо-вертикальній площині привідного вала 1, на консольному кінці якого закріплені з зазорами три очисних еластичних диски 2, 3 і 4 різних діаметрів. Очисні еластичні диски 2, 3 і 4 разом утворюють очисний блок у формі зрізаного конусу, вершина якого спрямована донизу, причому твірна конуса в нижній зоні є горизонтальною. Вздовж периферії дисків 2, 3 і 4 виконані отвори 5. При цьому кожний з очисних дисків 2, 3 і 4 встановлений на маточинах 6, які обертаються разом з валом 1, але при цьому можуть рухатись на валу 1 у напрямку його привідної осі (завдяки, наприклад, з'єднанню з валом 1 за допомогою шпонок, або шліців). Між маточинами 6 встановлені пружини стиснення 7. Верхня частина вала 1 містить упор 8, який зв'язаний з механізмом 9 його пересування та фіксації на валу 1. Привідний вал 1 приводиться у обертальний рух редуктором 10. Напрямок обертального руху привідного вала 1, а також напрямок поступального руху очисника показані стрілками. Працює очисник головок коренеплодів від залишків гички наступним чином. Пересуваючись поступово по рядку коренеплодів, з головок яких попередньо зрізана гичка, але залишились ще її залишки, очисні еластичні диски 2, 3 і 4 примусово обертаються, завдяки редуктору 10, на похило встановленому привідному валу 1 і по черзі обробляють кожну головку коренеплоду спереду та 4 ззаду. Причому, коли еластичні очисні диски 2, З, при поступальному русі вала 1, насуваються на головку коренеплоду, то завдяки тому, що кожний з них встановлений на маточинах 6, вони рухаються вниз по валу 1 і стискають пружини 7 до деякої межі. Потім при подоланні тимчасового опору пружини 7 розжимаються і створюють для дисків 2 і 3 додаткове поступальне прискорення у зворотному напрямку, яке сприяє ефективному очищенню головки коренеплоду від залишків гички. Коли вказані диски 2 і 3 сходять з передньої частини головки по дотичній, вони повністю розгинаються і тим самим маточини 6 під дією пружин стиснення 7 повертаються у вихідне положення, а диск 4 остаточно очищує поверхню головки від залишків гички. Такий коливальний процес маточин б на консольному кінці вала 1 забезпечує не тільки створення додаткових зусиль зчісування, але й сприяє рівномірному очищенню не тільки верхньої сферичної частини головки коренеплоду, але й бокових і задньої частин. Отвори 5, що розташовані на периферіях дисків 2, 3 і 4 також забезпечують захоплення зелених частин залишків гички та їх ефективне відминання. Оскільки верхня частина вала 1 містить упор 8, то рух маточин 6, а разом з ними еластичних дисків 2 і 3,у напрямку повздовжньої осі привідного вала 1 обмежується. При цьому, оскільки упор 8 зв'язаний з механізмом 9 його пересування та фіксації на валу 1, то цим фактично регулюється величина пружних сил, що створюються пружинами стиснення 7. Так, при наявності великої кількості залишків гички на головках коренеплодів (особливо зелених і міцних), механізмом 9 пересувають упор 8 ближче до консольного кінця вала 1. Тоді пружини стиснення 7 будуть створювати значні зчісуючі зусилля. При пересуванні механізмом 9 упора 8 уверх по валу 1 такі зчісуючі зусилля будуть меншими. Таким чином, сукупність обертальних рухів еластичних очисних дисків 2, 3 і 4 при поступальному рухові привідного вала 1 і додаткових рухів з прискоренням дисків 2 і 3 завдяки поступальним рухам маточин 6 на валу 1 під дією пружин стиснення 7 створюють умови для ефективного зчісування залишків гички з головок коренеплодів на корені. Жорсткості еластичних дисків 2, 3 і 4, а також пружин стиснення 7 повинні обиратись виходячи з умов роботи очисника (наявність великої кількості залишків гички, засміченість бурякової плантації тощо), а також за умов не пошкодження головок коренеплодів при зчісуванні залишків гички. Застосування запропонованого очисника дозволить підвищити якість очищення головок коренеплодів від залишків гички на 10...15%. 5 Комп’ютерна в ерстка В. Клюкін 79568 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCleaner of root heads from top remains
Автори англійськоюBulhakov Volodymyr Mykhailovych
Назва патенту російськоюОчиститель головок корнеплодов от остатков ботвы
Автори російськоюБулгаков Владимир Михайлович
МПК / Мітки
МПК: A01D 23/02
Мітки: гички, очисник, головок, коренеплодів, залишків
