Провід, переважно для перемичок та рейкових з’єднувачів (варіанти)

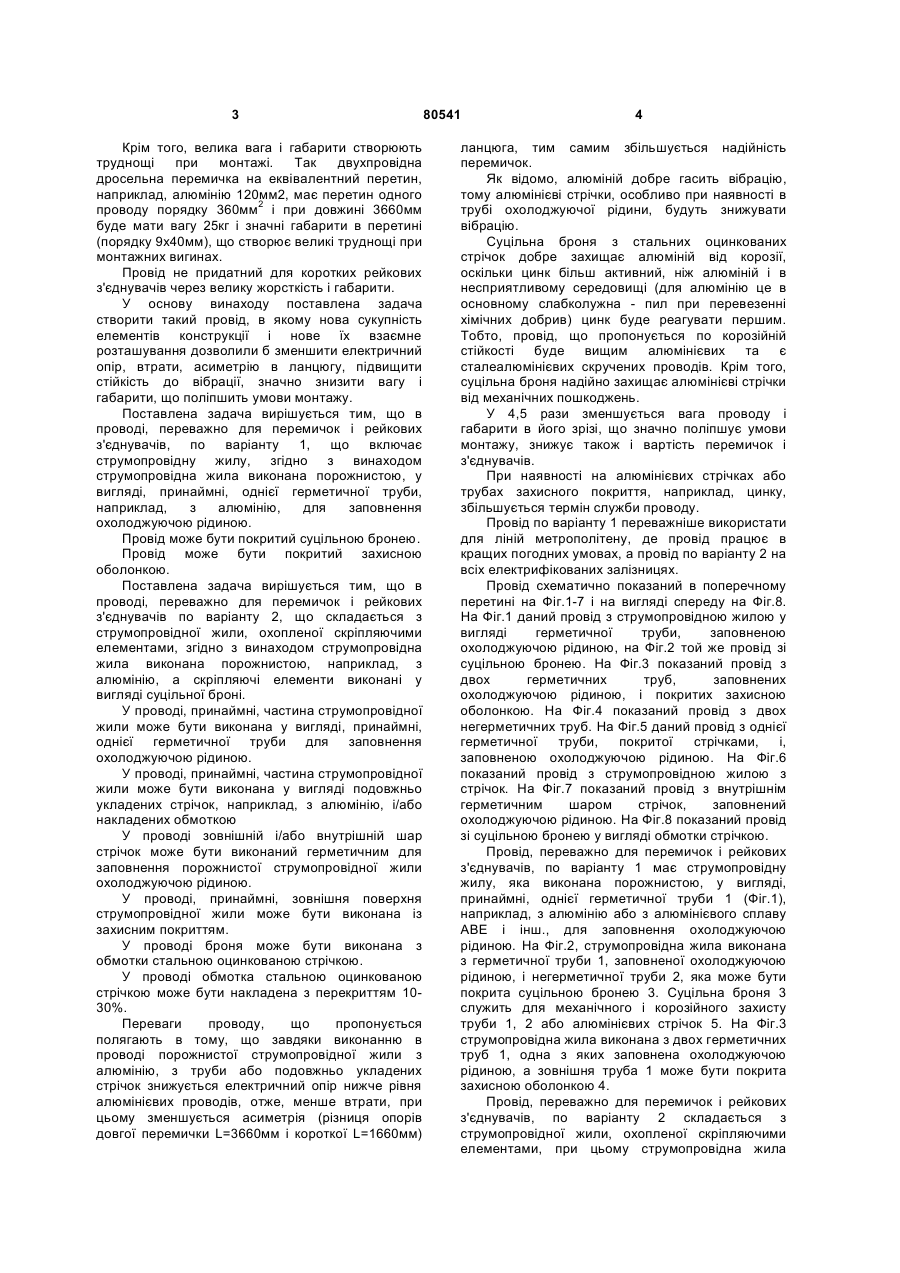

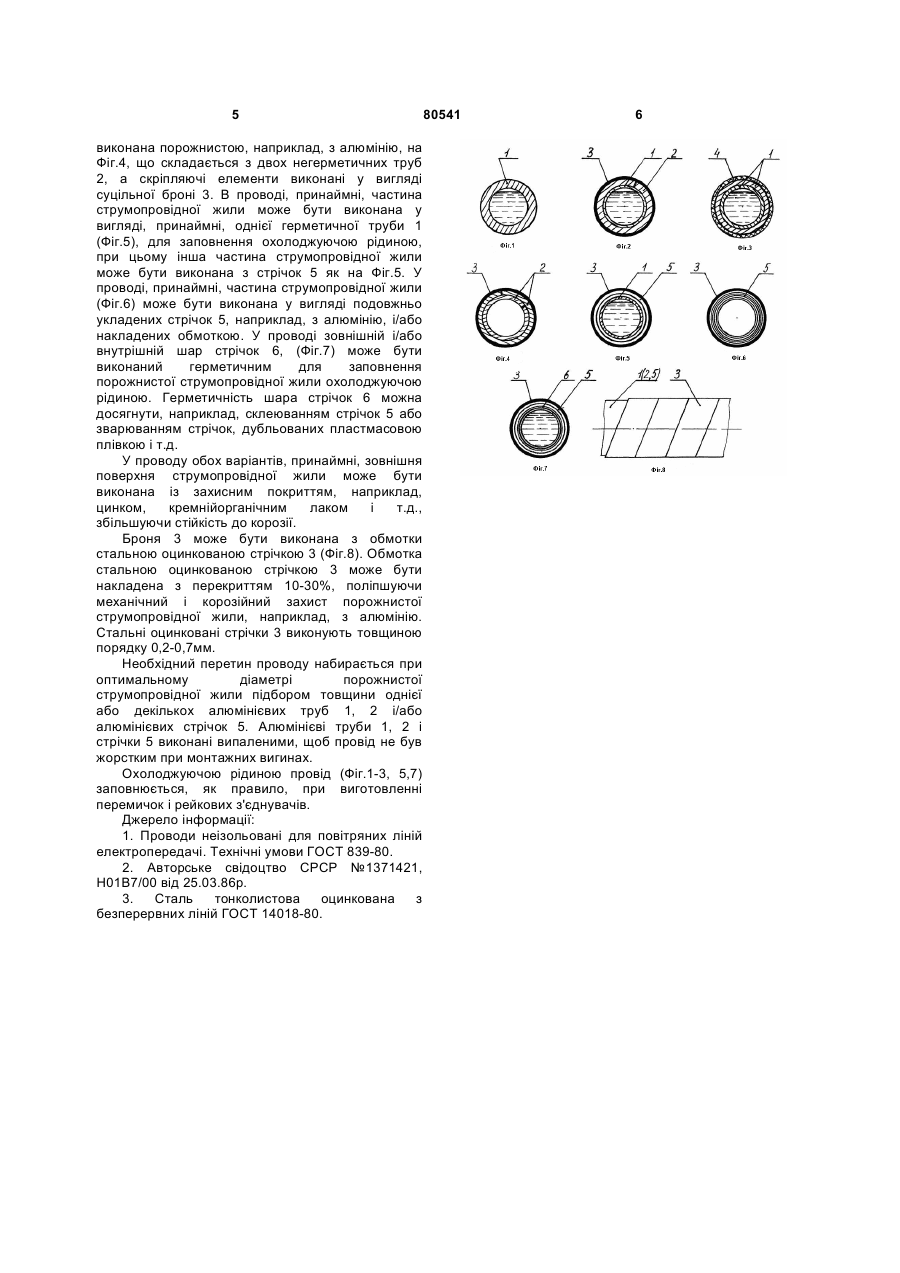

1. Провід, переважно для перемичок і рейкових з'єднувачів, що включає порожнисту струмопровідну жилу, охолоджувальну рідиною, який відрізняється тим, що струмопровідна жила виконана у вигляді принаймні однієї герметичної труби, наприклад, з алюмінію, для часткового заповнення охолоджуючою рідиною. 2. Провід за п. 1, який відрізняється тим, що покритий бронею, виконаною у вигляді обмотки сталевою оцинкованою стрічкою, накладеною з перекриттям. 3. Провід за п. 1, який відрізняється тим, що принаймні зовнішня поверхня струмопровідної жили виконана із захисним покриттям. C2 2 (13) 1 3 Крім того, велика вага і габарити створюють труднощі при монтажі. Так двухпровідна дросельна перемичка на еквівалентний перетин, наприклад, алюмінію 120мм2, має перетин одного проводу порядку 360мм2 і при довжині 3660мм буде мати вагу 25кг і значні габарити в перетині (порядку 9х40мм), що створює великі труднощі при монтажних вигинах. Провід не придатний для коротких рейкових з'єднувачів через велику жорсткість і габарити. У основу винаходу поставлена задача створити такий провід, в якому нова сукупність елементів конструкції і нове їх взаємне розташування дозволили б зменшити електричний опір, втрати, асиметрію в ланцюгу, підвищити стійкість до вібрації, значно знизити вагу і габарити, що поліпшить умови монтажу. Поставлена задача вирішується тим, що в проводі, переважно для перемичок і рейкових з'єднувачів, по варіанту 1, що включає струмопровідну жилу, згідно з винаходом струмопровідна жила виконана порожнистою, у вигляді, принаймні, однієї герметичної труби, наприклад, з алюмінію, для заповнення охолоджуючою рідиною. Провід може бути покритий суцільною бронею. Провід може бути покритий захисною оболонкою. Поставлена задача вирішується тим, що в проводі, переважно для перемичок і рейкових з'єднувачів по варіанту 2, що складається з струмопровідної жили, охопленої скріпляючими елементами, згідно з винаходом струмопровідна жила виконана порожнистою, наприклад, з алюмінію, а скріпляючі елементи виконані у вигляді суцільної броні. У проводі, принаймні, частина струмопровідної жили може бути виконана у вигляді, принаймні, однієї герметичної труби для заповнення охолоджуючою рідиною. У проводі, принаймні, частина струмопровідної жили може бути виконана у вигляді подовжньо укладених стрічок, наприклад, з алюмінію, і/або накладених обмоткою У проводі зовнішній і/або внутрішній шар стрічок може бути виконаний герметичним для заповнення порожнистої струмопровідної жили охолоджуючою рідиною. У проводі, принаймні, зовнішня поверхня струмопровідної жили може бути виконана із захисним покриттям. У проводі броня може бути виконана з обмотки стальною оцинкованою стрічкою. У проводі обмотка стальною оцинкованою стрічкою може бути накладена з перекриттям 1030%. Переваги проводу, що пропонується полягають в тому, що завдяки виконанню в проводі порожнистої струмопровідної жили з алюмінію, з труби або подовжньо укладених стрічок знижується електричний опір нижче рівня алюмінієвих проводів, отже, менше втрати, при цьому зменшується асиметрія (різниця опорів довгої перемички L=3660мм і короткої L=1660мм) 80541 4 ланцюга, тим самим збільшується надійність перемичок. Як відомо, алюміній добре гасить вібрацію, тому алюмінієві стрічки, особливо при наявності в трубі охолоджуючої рідини, будуть знижувати вібрацію. Суцільна броня з стальних оцинкованих стрічок добре захищає алюміній від корозії, оскільки цинк більш активний, ніж алюміній і в несприятливому середовищі (для алюмінію це в основному слабколужна - пил при перевезенні хімічних добрив) цинк буде реагувати першим. Тобто, провід, що пропонується по корозійній стійкості буде вищим алюмінієвих та є сталеалюмінієвих скручених проводів. Крім того, суцільна броня надійно захищає алюмінієві стрічки від механічних пошкоджень. У 4,5 рази зменшується вага проводу і габарити в його зрізі, що значно поліпшує умови монтажу, знижує також і вартість перемичок і з'єднувачів. При наявності на алюмінієвих стрічках або трубах захисного покриття, наприклад, цинку, збільшується термін служби проводу. Провід по варіанту 1 переважніше використати для ліній метрополітену, де провід працює в кращих погодних умовах, а провід по варіанту 2 на всіх електрифікованих залізницях. Провід схематично показаний в поперечному перетині на Фіг.1-7 і на вигляді спереду на Фіг.8. На Фіг.1 даний провід з струмопровідною жилою у вигляді герметичної труби, заповненою охолоджуючою рідиною, на Фіг.2 той же провід зі суцільною бронею. На Фіг.3 показаний провід з двох герметичних труб, заповнених охолоджуючою рідиною, і покритих захисною оболонкою. На Фіг.4 показаний провід з двох негерметичних труб. На Фіг.5 даний провід з однієї герметичної труби, покритої стрічками, і, заповненою охолоджуючою рідиною. На Фіг.6 показаний провід з струмопровідною жилою з стрічок. На Фіг.7 показаний провід з внутрішнім герметичним шаром стрічок, заповнений охолоджуючою рідиною. На Фіг.8 показаний провід зі суцільною бронею у вигляді обмотки стрічкою. Провід, переважно для перемичок і рейкових з'єднувачів, по варіанту 1 має струмопровідну жилу, яка виконана порожнистою, у вигляді, принаймні, однієї герметичної труби 1 (Фіг.1), наприклад, з алюмінію або з алюмінієвого сплаву ABE і інш., для заповнення охолоджуючою рідиною. На Фіг.2, струмопровідна жила виконана з герметичної труби 1, заповненої охолоджуючою рідиною, і негерметичної труби 2, яка може бути покрита суцільною бронею 3. Суцільна броня 3 служить для механічного і корозійного захисту труби 1, 2 або алюмінієвих стрічок 5. На Фіг.3 струмопровідна жила виконана з двох герметичних труб 1, одна з яких заповнена охолоджуючою рідиною, а зовнішня труба 1 може бути покрита захисною оболонкою 4. Провід, переважно для перемичок і рейкових з'єднувачів, по варіанту 2 складається з струмопровідної жили, охопленої скріпляючими елементами, при цьому струмопровідна жила 5 виконана порожнистою, наприклад, з алюмінію, на Фіг.4, що складається з двох негерметичних труб 2, а скріпляючі елементи виконані у вигляді суцільної броні 3. В проводі, принаймні, частина струмопровідної жили може бути виконана у вигляді, принаймні, однієї герметичної труби 1 (Фіг.5), для заповнення охолоджуючою рідиною, при цьому інша частина струмопровідної жили може бути виконана з стрічок 5 як на Фіг.5. У проводі, принаймні, частина струмопровідної жили (Фіг.6) може бути виконана у вигляді подовжньо укладених стрічок 5, наприклад, з алюмінію, і/або накладених обмоткою. У проводі зовнішній і/або внутрішній шар стрічок 6, (Фіг.7) може бути виконаний герметичним для заповнення порожнистої струмопровідної жили охолоджуючою рідиною. Герметичність шара стрічок 6 можна досягнути, наприклад, склеюванням стрічок 5 або зварюванням стрічок, дубльованих пластмасовою плівкою і т.д. У проводу обох варіантів, принаймні, зовнішня поверхня струмопровідної жили може бути виконана із захисним покриттям, наприклад, цинком, кремнійорганічним лаком і т.д., збільшуючи стійкість до корозії. Броня 3 може бути виконана з обмотки стальною оцинкованою стрічкою 3 (Фіг.8). Обмотка стальною оцинкованою стрічкою 3 може бути накладена з перекриттям 10-30%, поліпшуючи механічний і корозійний захист порожнистої струмопровідної жили, наприклад, з алюмінію. Стальні оцинковані стрічки 3 виконують товщиною порядку 0,2-0,7мм. Необхідний перетин проводу набирається при оптимальному діаметрі порожнистої струмопровідної жили підбором товщини однієї або декількох алюмінієвих труб 1, 2 і/або алюмінієвих стрічок 5. Алюмінієві труби 1, 2 і стрічки 5 виконані випаленими, щоб провід не був жорстким при монтажних вигинах. Охолоджуючою рідиною провід (Фіг.1-3, 5,7) заповнюється, як правило, при виготовленні перемичок і рейкових з'єднувачів. Джерело інформації: 1. Проводи неізольовані для повітряних ліній електропередачі. Технічні умови ГОСТ 839-80. 2. Авторське свідоцтво СРСР №1371421, Н01В7/00 від 25.03.86р. 3. Сталь тонколистова оцинкована з безперервних ліній ГОСТ 14018-80. 80541 6
