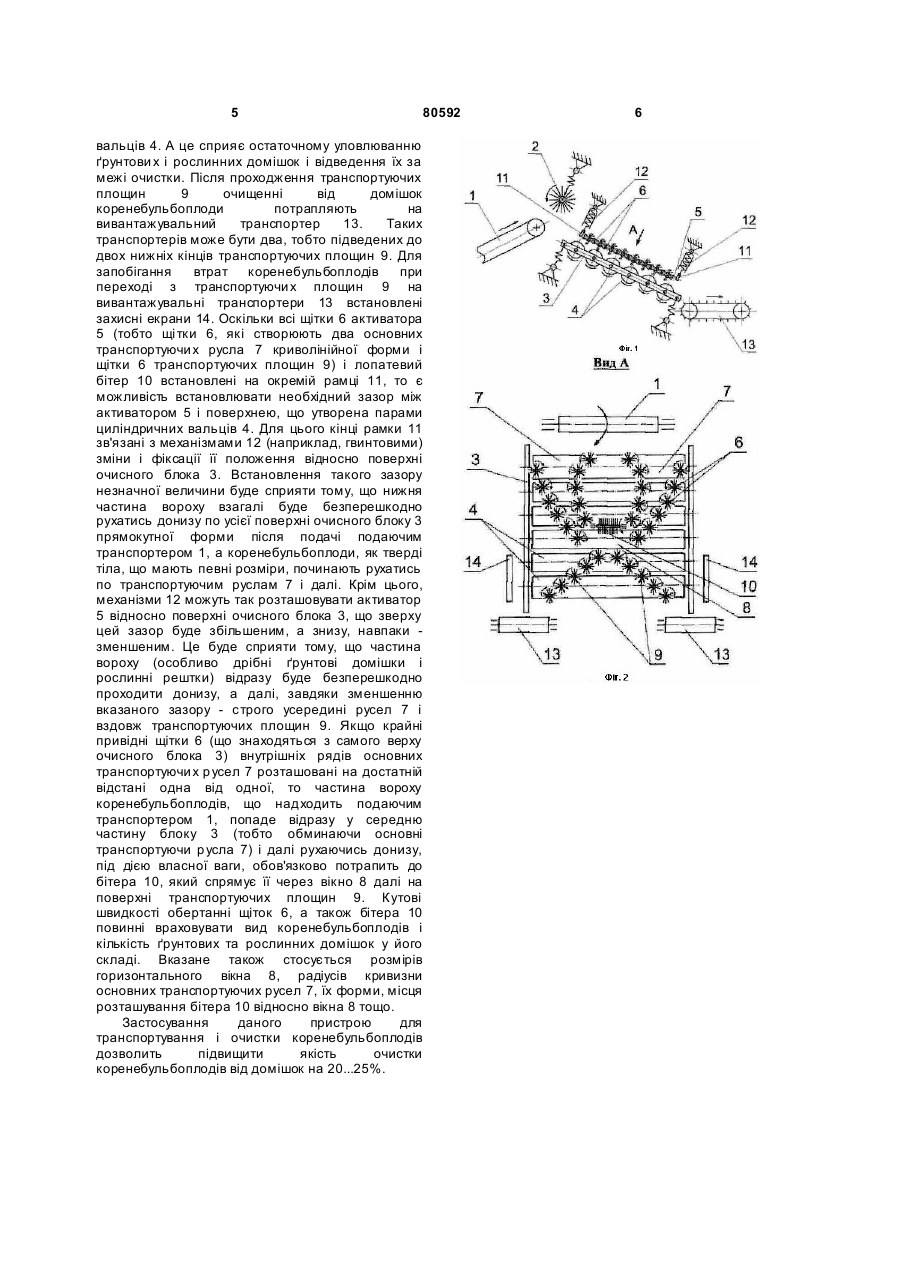

Пристрій для транспортування і очистки коренебульбоплодів

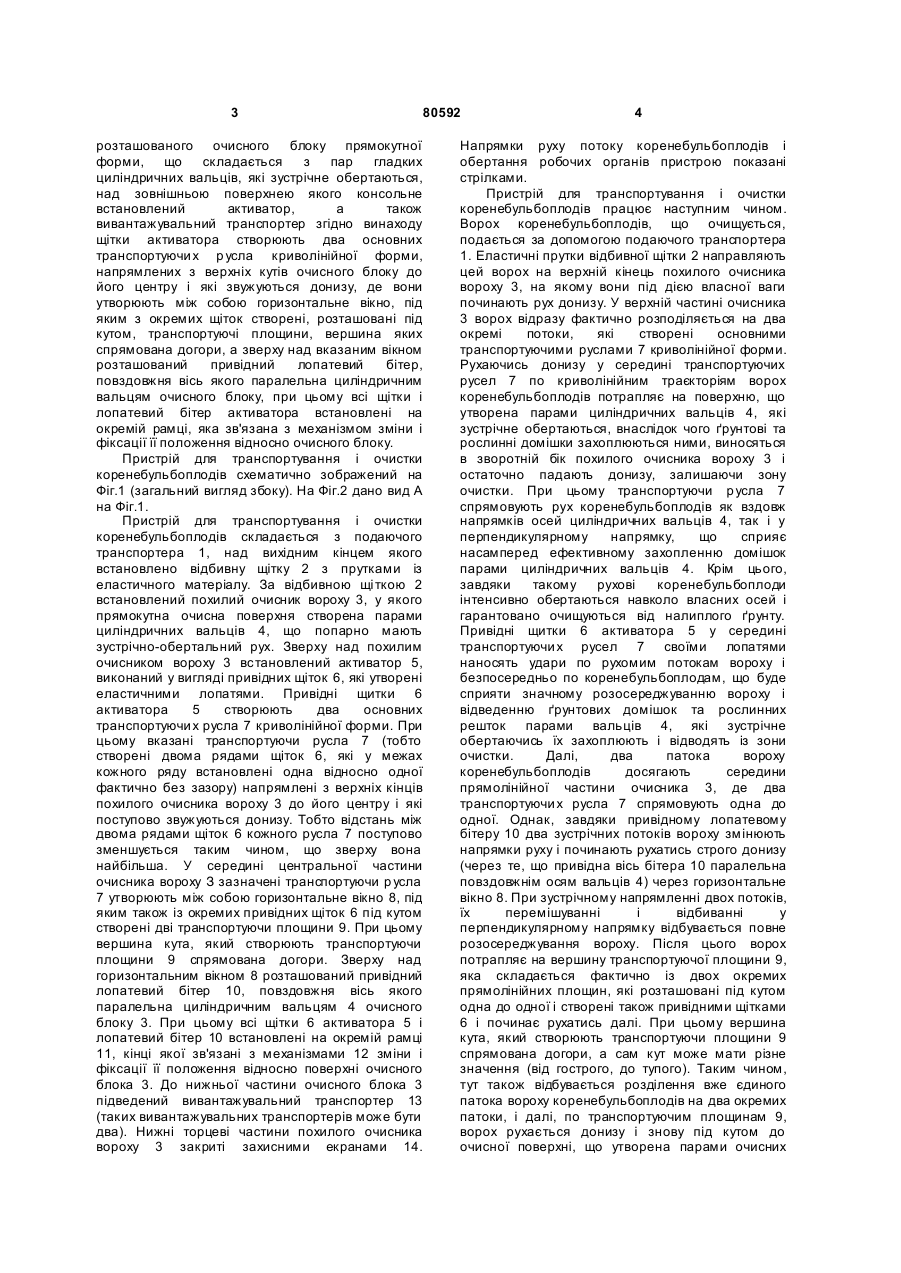

Пристрій для транспортування і очистки коренебульбоплодів, який складається з подавального транспортера, відбивної щітки, похило розташованого очисного блока прямокутної форми, що складається з пар гладких циліндричних вальців, які зустрічно обертаються, над зовнішньою поверхнею якого консольно встановлений активатор, а також 3 80592 розташованого очисного блоку прямокутної форми, що складається з пар гладких циліндричних вальців, які зустрічне обертаються, над зовнішньою поверхнею якого консольне встановлений активатор, а також вивантажувальний транспортер згідно винаходу щітки активатора створюють два основних транспортуючи х р усла криволінійної форми, напрямлених з верхніх кутів очисного блоку до його центру і які звужуються донизу, де вони утворюють між собою горизонтальне вікно, під яким з окремих щіток створені, розташовані під кутом, транспортуючі площини, вершина яких спрямована догори, а зверху над вказаним вікном розташований привідний лопатевий бітер, повздовжня вісь якого паралельна циліндричним вальцям очисного блоку, при цьому всі щітки і лопатевий бітер активатора встановлені на окремій рамці, яка зв'язана з механізмом зміни і фіксації її положення відносно очисного блоку. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 (загальний вигляд збоку). На Фіг.2 дано вид А на Фіг.1. Пристрій для транспортування і очистки коренебульбоплодів складається з подаючого транспортера 1, над вихідним кінцем якого встановлено відбивну щітку 2 з прутками із еластичного матеріалу. За відбивною щі ткою 2 встановлений похилий очисник вороху 3, у якого прямокутна очисна поверхня створена парами циліндричних вальців 4, що попарно мають зустрічно-обертальний рух. Зверху над похилим очисником вороху 3 встановлений активатор 5, виконаний у вигляді привідних щіток 6, які утворені еластичними лопатями. Привідні щитки 6 активатора 5 створюють два основних транспортуючи х русла 7 криволінійної форми. При цьому вказані транспортуючи русла 7 (тобто створені двома рядами щіток 6, які у межах кожного ряду встановлені одна відносно одної фактично без зазору) напрямлені з верхніх кінців похилого очисника вороху 3 до його центру і які поступово звужуються донизу. Тобто відстань між двома рядами щіток 6 кожного русла 7 поступово зменшується таким чином, що зверху вона найбільша. У середині центральної частини очисника вороху З зазначені транспортуючи р усла 7 утворюють між собою горизонтальне вікно 8, під яким також із окремих привідних щіток 6 під кутом створені дві транспортуючи площини 9. При цьому вершина кута, який створюють транспортуючи площини 9 спрямована догори. Зверху над горизонтальним вікном 8 розташований привідний лопатевий бітер 10, повздовжня вісь якого паралельна циліндричним вальцям 4 очисного блоку 3. При цьому всі щітки 6 активатора 5 і лопатевий бітер 10 встановлені на окремій рамці 11, кінці якої зв'язані з механізмами 12 зміни і фіксації її положення відносно поверхні очисного блока 3. До нижньої частини очисного блока 3 підведений вивантажувальний транспортер 13 (таких вивантажувальних транспортерів може бути два). Нижні торцеві частини похилого очисника вороху 3 закриті захисними екранами 14. 4 Напрямки руху потоку коренебульбоплодів і обертання робочих органів пристрою показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подаючого транспортера 1. Еластичні прутки відбивної щітки 2 направляють цей ворох на верхній кінець похилого очисника вороху 3, на якому вони під дією власної ваги починають рух донизу. У верхній частині очисника 3 ворох відразу фактично розподіляється на два окремі потоки, які створені основними транспортуючими руслами 7 криволінійної форми. Рухаючись донизу у середині транспортуючих русел 7 по криволінійним траєкторіям ворох коренебульбоплодів потрапляє на поверхню, що утворена парами циліндричних вальців 4, які зустрічне обертаються, внаслідок чого ґрунтові та рослинні домішки захоплюються ними, виносяться в зворотній бік похилого очисника вороху 3 і остаточно падають донизу, залишаючи зону очистки. При цьому транспортуючи р усла 7 спрямовують рух коренебульбоплодів як вздовж напрямків осей циліндричних вальців 4, так і у перпендикулярному напрямку, що сприяє насамперед ефективному захопленню домішок парами циліндричних вальців 4. Крім цього, завдяки такому рухові коренебульбоплоди інтенсивно обертаються навколо власних осей і гарантовано очищуються від налиплого ґрунту. Привідні щитки 6 активатора 5 у середині транспортуючи х русел 7 своїми лопатями наносять удари по рухомим потокам вороху і безпосередньо по коренебульбоплодам, що буде сприяти значному розосереджуванню вороху і відведенню ґрунтових домішок та рослинних решток парами вальців 4, які зустрічне обертаючись їх захоплюють і відводять із зони очистки. Далі, два патока вороху коренебульбоплодів досягають середини прямолінійної частини очисника 3, де два транспортуючи х русла 7 спрямовують одна до одної. Однак, завдяки привідному лопатевому бітеру 10 два зустрічних потоків вороху змінюють напрямки руху і починають рухатись строго донизу (через те, що привідна вісь бітера 10 паралельна повздовжнім осям вальців 4) через горизонтальне вікно 8. При зустрічному напрямленні двох потоків, їх перемішуванні і відбиванні у перпендикулярному напрямку відбувається повне розосереджування вороху. Після цього ворох потрапляє на вершину транспортуючої площини 9, яка складається фактично із двох окремих прямолінійних площин, які розташовані під кутом одна до одної і створені також привідними щітками 6 і починає рухатись далі. При цьому вершина кута, який створюють транспортуючи площини 9 спрямована догори, а сам кут може мати різне значення (від гострого, до тупого). Таким чином, тут також відбувається розділення вже єдиного патока вороху коренебульбоплодів на два окремих патоки, і далі, по транспортуючим площинам 9, ворох рухається донизу і знову під кутом до очисної поверхні, що утворена парами очисних 5 80592 вальців 4. А це сприяє остаточному уловлюванню ґрунтови х і рослинних домішок і відведення їх за межі очистки. Після проходження транспортуючих площин 9 очищенні від домішок коренебульбоплоди потрапляють на вивантажувальний транспортер 13. Таких транспортерів може бути два, тобто підведених до двох нижніх кінців транспортуючих площин 9. Для запобігання втрат коренебульбоплодів при переході з транспортуючи х площин 9 на вивантажувальні транспортери 13 встановлені захисні екрани 14. Оскільки всі щітки 6 активатора 5 (тобто щі тки 6, які створюють два основних транспортуючи х русла 7 криволінійної форми і щітки 6 транспортуючих площин 9) і лопатевий бітер 10 встановлені на окремій рамці 11, то є можливість встановлювати необхідний зазор між активатором 5 і поверхнею, що утворена парами циліндричних вальців 4. Для цього кінці рамки 11 зв'язані з механізмами 12 (наприклад, гвинтовими) зміни і фіксації її положення відносно поверхні очисного блока 3. Встановлення такого зазору незначної величини буде сприяти тому, що нижня частина вороху взагалі буде безперешкодно рухатись донизу по усієї поверхні очисного блоку 3 прямокутної форми після подачі подаючим транспортером 1, а коренебульбоплоди, як тверді тіла, що мають певні розміри, починають рухатись по транспортуючим руслам 7 і далі. Крім цього, механізми 12 можуть так розташовувати активатор 5 відносно поверхні очисного блока 3, що зверху цей зазор буде збільшеним, а знизу, навпаки зменшеним. Це буде сприяти тому, що частина вороху (особливо дрібні ґрунтові домішки і рослинні рештки) відразу буде безперешкодно проходити донизу, а далі, завдяки зменшенню вказаного зазору - строго усередині русел 7 і вздовж транспортуючих площин 9. Якщо крайні привідні щітки 6 (що знаходяться з самого верху очисного блока 3) внутрішніх рядів основних транспортуючи х р усел 7 розташовані на достатній відстані одна від одної, то частина вороху коренебульбоплодів, що надходить подаючим транспортером 1, попаде відразу у середню частину блоку 3 (тобто обминаючи основні транспортуючи р усла 7) і далі рухаючись донизу, під дією власної ваги, обов'язково потрапить до бітера 10, який спрямує її через вікно 8 далі на поверхні транспортуючих площин 9. Кутові швидкості обертанні щіток 6, а також бітера 10 повинні враховувати вид коренебульбоплодів і кількість ґрунтових та рослинних домішок у його складі. Вказане також стосується розмірів горизонтального вікна 8, радіусів кривизни основних транспортуючих русел 7, їх форми, місця розташування бітера 10 відносно вікна 8 тощо. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 20...25%. 6
