Гичкозбиральна машина

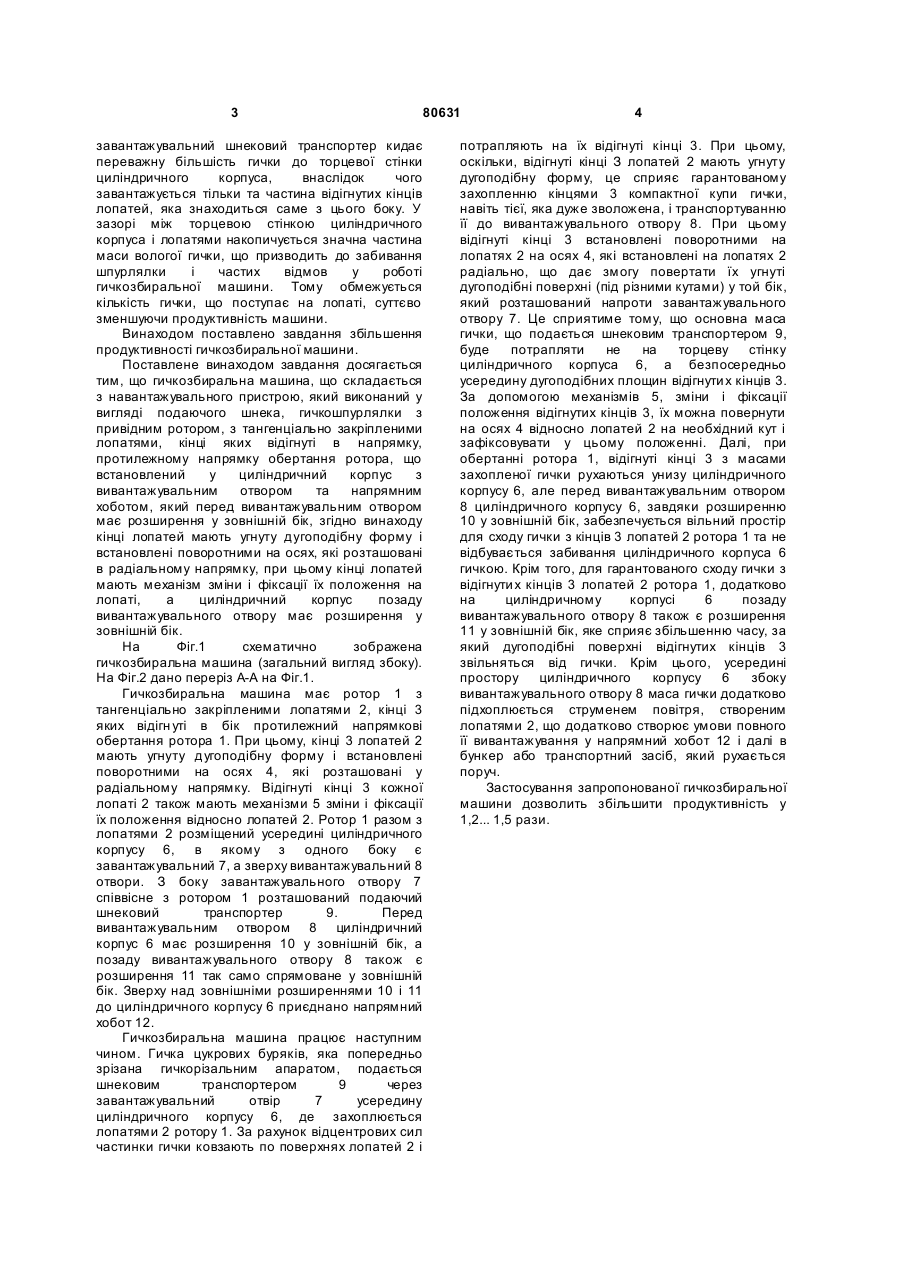

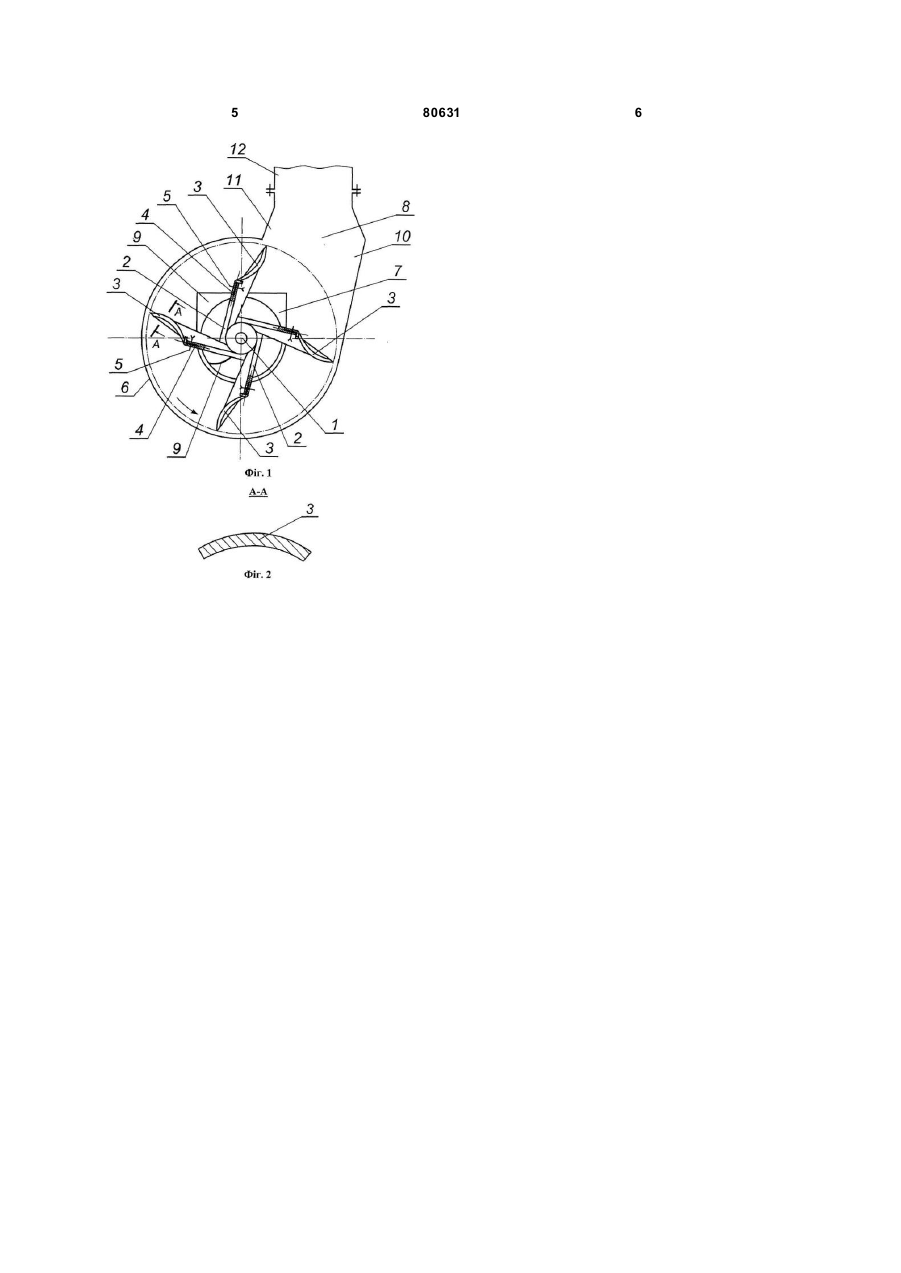

Гичкозбиральна машина, що складається з навантажувального пристрою, який виконаний у вигляді подавального шнека, гичкокидалки з 3 80631 завантажувальний шнековий транспортер кидає переважну більшість гички до торцевої стінки циліндричного корпуса, внаслідок чого завантажується тільки та частина відігнутих кінців лопатей, яка знаходиться саме з цього боку. У зазорі між торцевою стінкою циліндричного корпуса і лопатями накопичується значна частина маси вологої гички, що призводить до забивання шпурлялки і частих відмов у роботі гичкозбиральної машини. Тому обмежується кількість гички, що поступає на лопаті, суттєво зменшуючи продуктивність машини. Винаходом поставлено завдання збільшення продуктивності гичкозбиральної машини. Поставлене винаходом завдання досягається тим, що гичкозбиральна машина, що складається з навантажувального пристрою, який виконаний у вигляді подаючого шнека, гичкошпурлялки з привідним ротором, з тангенціально закріпленими лопатями, кінці яких відігнуті в напрямку, протилежному напрямку обертання ротора, що встановлений у циліндричний корпус з вивантажувальним отвором та напрямним хоботом, який перед вивантажувальним отвором має розширення у зовнішній бік, згідно винаходу кінці лопатей мають угнуту дугоподібну форму і встановлені поворотними на осях, які розташовані в радіальному напрямку, при цьому кінці лопатей мають механізм зміни і фіксації їх положення на лопаті, а циліндричний корпус позаду вивантажувального отвору має розширення у зовнішній бік. На Фіг.1 схематично зображена гичкозбиральна машина (загальний вигляд збоку). На Фіг.2 дано переріз А-А на Фіг.1. Гичкозбиральна машина має ротор 1 з тангенціально закріпленими лопатями 2, кінці 3 яких відігн уті в бік протилежний напрямкові обертання ротора 1. При цьому, кінці 3 лопатей 2 мають угнуту дугоподібну форму і встановлені поворотними на осях 4, які розташовані у радіальному напрямку. Відігнуті кінці 3 кожної лопаті 2 також мають механізми 5 зміни і фіксації їх положення відносно лопатей 2. Ротор 1 разом з лопатями 2 розміщений усередині циліндричного корпусу 6, в якому з одного боку є завантажувальний 7, а зверху вивантажувальний 8 отвори. З боку завантажувального отвору 7 співвісне з ротором 1 розташований подаючий шнековий транспортер 9. Перед вивантажувальним отвором 8 циліндричний корпус 6 має розширення 10 у зовнішній бік, а позаду вивантажувального отвору 8 також є розширення 11 так само спрямоване у зовнішній бік. Зверху над зовнішніми розширеннями 10 і 11 до циліндричного корпусу 6 приєднано напрямний хобот 12. Гичкозбиральна машина працює наступним чином. Гичка цукрових буряків, яка попередньо зрізана гичкорізальним апаратом, подається шнековим транспортером 9 через завантажувальний отвір 7 усередину циліндричного корпусу 6, де захоплюється лопатями 2 ротору 1. За рахунок відцентрових сил частинки гички ковзають по поверхнях лопатей 2 і 4 потрапляють на їх відігнуті кінці 3. При цьому, оскільки, відігнуті кінці З лопатей 2 мають угнуту дугоподібну форму, це сприяє гарантованому захопленню кінцями 3 компактної купи гички, навіть тієї, яка дуже зволожена, і транспортуванню її до вивантажувального отвору 8. При цьому відігнуті кінці 3 встановлені поворотними на лопатях 2 на осях 4, які встановлені на лопатях 2 радіально, що дає змогу повертати їх угнуті дугоподібні поверхні (під різними кутами) у той бік, який розташований напроти завантажувального отвору 7. Це сприятиме тому, що основна маса гички, що подається шнековим транспортером 9, буде потрапляти не на торцеву стінку циліндричного корпуса 6, а безпосередньо усередину дугоподібних площин відігнути х кінців 3. За допомогою механізмів 5, зміни і фіксації положення відігнутих кінців 3, їх можна повернути на осях 4 відносно лопатей 2 на необхідний кут і зафіксовувати у цьому положенні. Далі, при обертанні ротора 1, відігнуті кінці 3 з масами захопленої гички рухаються унизу циліндричного корпусу 6, але перед вивантажувальним отвором 8 циліндричного корпусу 6, завдяки розширенню 10 у зовнішній бік, забезпечується вільний простір для сходу гички з кінців 3 лопатей 2 ротора 1 та не відбувається забивання циліндричного корпуса 6 гичкою. Крім того, для гарантованого сходу гички з відігнути х кінців 3 лопатей 2 ротора 1, додатково на циліндричному корпусі 6 позаду вивантажувального отвору 8 також є розширення 11 у зовнішній бік, яке сприяє збільшенню часу, за який дугоподібні поверхні відігнутих кінців 3 звільняться від гички. Крім цього, усередині простору циліндричного корпусу 6 збоку вивантажувального отвору 8 маса гички додатково підхоплюється струменем повітря, створеним лопатями 2, що додатково створює умови повного її вивантажування у напрямний хобот 12 і далі в бункер або транспортний засіб, який рухається поруч. Застосування запропонованої гичкозбиральної машини дозволить збільшити продуктивність у 1,2... 1,5 рази. 5 80631 6
