Гичкозбиральна машина

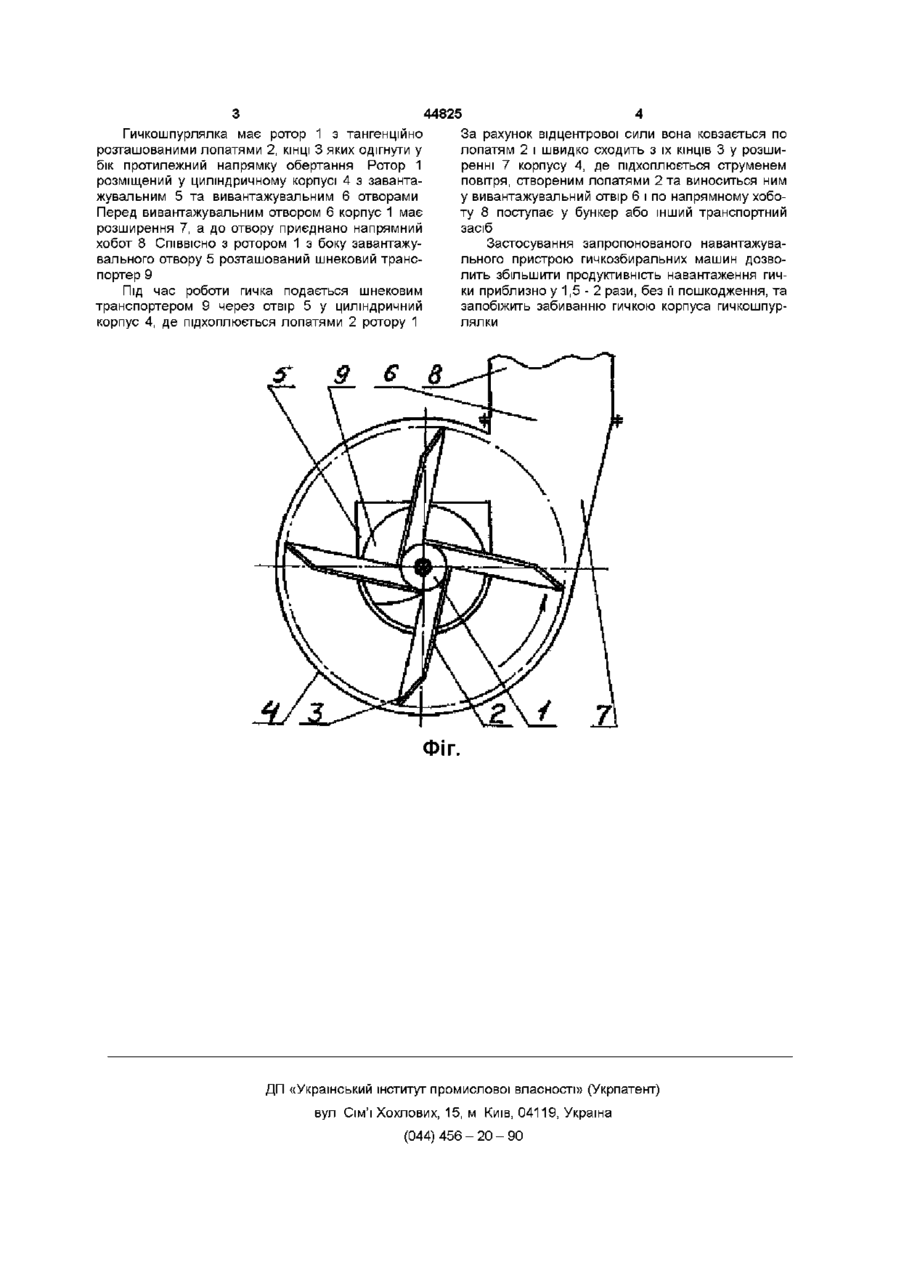

1 Гичкозбиральна машина, яка містить навантажувальний пристрій, виконаний у вигляді гичкокидалки, що має ротор з тангенційними лопатями, взятий у циліндричний корпус з вивантажувальним отвором, та напрямний хобот, який відрізняється тим, що циліндричний корпус перед вивантажувальним отвором має розширення у ЗОВНІШНІЙ бік 2 Гичкозбиральна машина по п 1, яка відрізняється тим, що КІНЦІ лопатей ротора гичкокидалки відігнуті у напрямку, протилежному напрямку обертання ротора Винахід належить до сільськогосподарського машинобудування, зокрема до навантажувальних робочих органів гичкозбиральних машин ВІДОМІ різноманітні транспортуючі та навантажувальні робочі органи гичкозбиральних машин ланцюгові пруткові транспортери, гичкошпурлялки, шнекові транспортери, серед них найбільш перспективними з точки зору простоти та металомісткості є гичкошпурлялки з напрямними хоботами ("Свеклоуборочные машины Конструирование и расчет" Погорелый Л В и др - К Техніка, 1983, crop 44) Гичкошпурлялка має лопатевий ротор, що обертається на горизонтальній ВІСІ та заключений у циліндричний корпус з отворами для прийняття та шпурляння гички, до якого під'єднано напрямний хобот При цьому гичка транспортується не тільки за рахунок и контакту з лопатями ротора, але й струменем повітря, утвореним цими лопатями Недоліком такої конструкції є підвищене травмування гички лопатями, при цьому втрачається сік, а разом з ним поживні властивості гички як корму для худоби гички та втрати и соку зменшуються Недоліком цієї конструкції є невисока продуктивність роботи - через небезпеку забивання корпуса гичкою, яка не успіла зійти з лопатів у вивантажувальний отвір Через це доводиться обмежувати КІЛЬКІСТЬ гички, що поступає на лопаті, щоб не перетворити їх у соковижималку Винаходом поставлено завдання шляхом надання оптимальної форми корпусу та лопатям гичкошпурлялки забезпечити підвищення її продуктивності Для цього пропонується навантажувальний пристрій гичкозбиральної машини у вигляді гичкошпурлялки, яка має тангенційний лопатевий ротор з горизонтальною віссю обертання, розміщений у циліндричному корпусі з вивантажувальним отвором, до якого приєднано напрямний хобот але перед вивантажувальним отвором корпус пропонується розширити у ЗОВНІШНІЙ бік, що забезпечить вільний простір для сходу гички з лопатей ротора та запобіжить забивання корпуса гичкою Крім того, для гарантованого сходу гички з лопатей ротора, пропонується додатково одігнути їх КІНЦІ у бік, протилежний обертанню Ці заходи дозволять гичці без перешкод сходити з лопатей ротора, роблячи на них не більше чверті оберту, завдяки чому можна значно збільшити продуктивність гичкошпурлялки (46) 15 03 2002, Бюл № 3, 2002 р (72) Булгаков Володимир Михайлович, Зиков Павло Юрійович, Войтюк Дмитро Григорович, Кондратюк Олег Григорович, Березовий Микола Георгійович (73) Національний аграрний університет (56) RU 2060649 27 05 1996 RU 2005342 15 011994 ЕР 0163380 04 121985 US 4823541 25 04 1989 Відомий "Агрегат для навантаження та розподілу кормів" (а с СРСР №1308250A01D81/10, 1985 - прототип), який має шпурлялки у вигляді лопатевих роторів, заключених у корпус При цьому лопаті роторів відхилені від радіального стану на кут 10 - 15° у напрямку, протилежному обертанню Це дозволяє зменшити тертя гички по лопатям, відцентрова сила швидше пересуває и до периферії ротора, за рахунок цього травмування Запропонований навантажувальний пристрій схематично зображено на кресленні (фіг) - вигляд збоку О ю 00 Гичкошпурлялка має ротор 1 з тангенційно розташованими лопатями 2, КІНЦІ 3 яких одігнути у бік протилежний напрямку обертання Ротор 1 розміщений у циліндричному корпусі 4 з завантажувальним 5 та вивантажувальним 6 отворами Перед вивантажувальним отвором 6 корпус 1 має розширення 7, а до отвору приєднано напрямний хобот 8 СПІВВІСНО з ротором 1 з боку завантажувального отвору 5 розташований шнековий транспортер 9 Під час роботи гичка подається шнековим транспортером 9 через отвір 5 у циліндричний корпус 4, де підхоплюється лопатями 2 ротору 1 44825 За рахунок відцентрової сили вона ковзається по лопатям 2 і швидко сходить з їх КІНЦІВ 3 у розширенні 7 корпусу 4, де підхоплюється струменем повітря, створеним лопатями 2 та виноситься ним у вивантажувальний отвір 6 і по напрямному хоботу 8 поступає у бункер або інший транспортний засіб Застосування запропонованого навантажувального пристрою гичкозбиральних машин дозволить збільшити продуктивність навантаження гички приблизно у 1,5 - 2 рази, без її пошкодження, та запобіжить забиванню гичкою корпуса гичкошпурлялки ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
