Гичкозбиральна машина

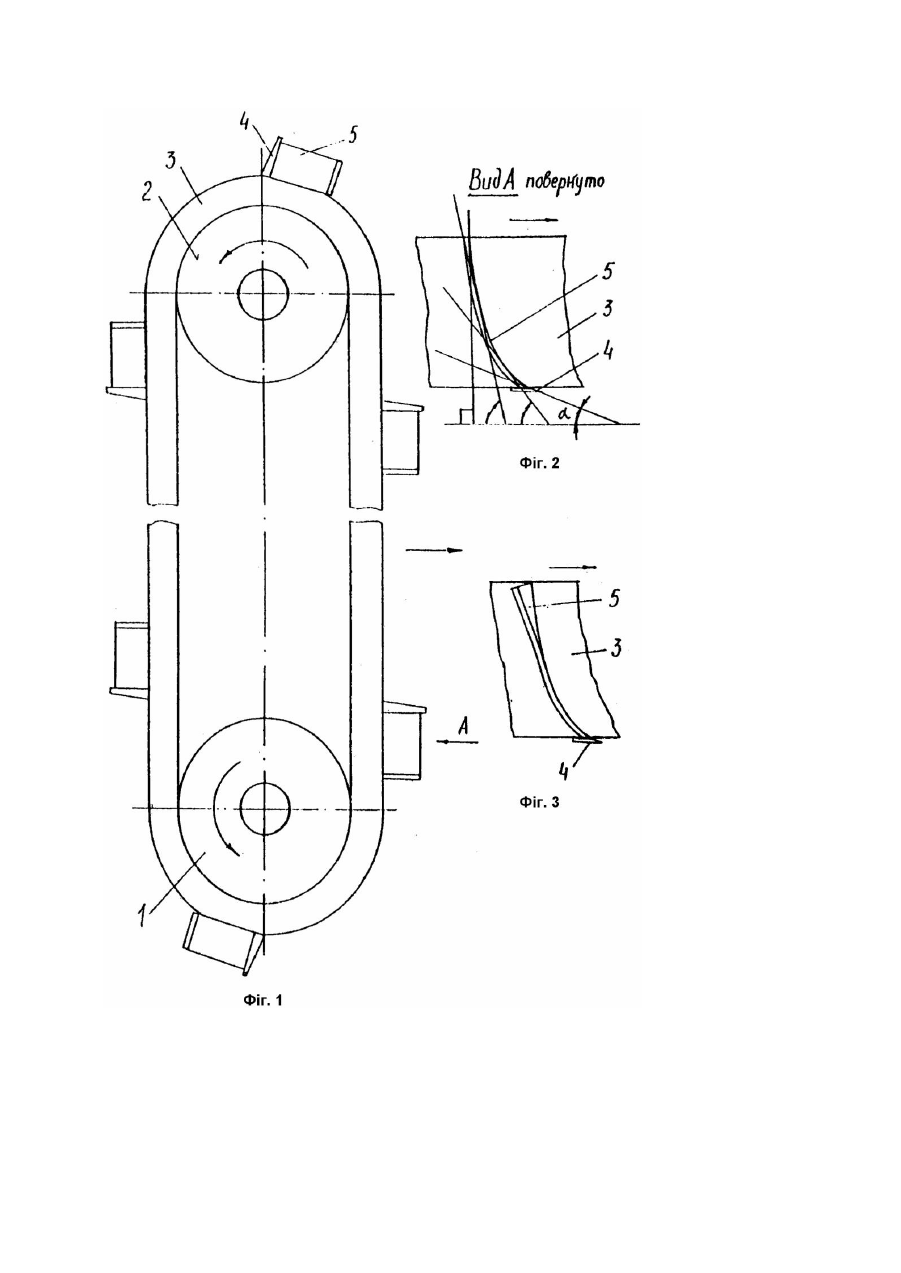

Винахід відноситься до галузі сільськогосподарського машинобудування і може бути застосований для зрізання та транспортування гички. Відома гичкозбиральна машина, яка містить ведучий і ведений вертикальні шківи, на яких розташоване еластичне полотно з ножами, до яких жорстко прикріплені активізуючі пластини (Патент Данії №142931, кл. A01D23/06, 23/04, від 02.03.81). Недоліком відомої машини е втрати гички при її транспортуванні в поперечному напрямку. Найбільш близьким за технічною суттю до запропонованого технічного рішення є гичкозбиральна машина, яка містить ведучий і ведений вертикальні шківи, на яких розташоване еластичне полотно з ножами, до яких жорстко прикріплені пружні активізуючі пластини, встановлені під кутом, протилежно направленим до напрямку руху полотна (Рішення про видачу патента України по заявці №94076330, кл. A01D23/02, 23/06, 23/04, від 19.07.95). В прототипі, при постійному куті нахилу поверхні активізуючої пластини до лінії горизонту, або не відбувається інтенсивного підйому гички (при великих значеннях кута нахилу), або в процесі транспортування гичка максимально підіймаючись до верхньої частини активізуючої пластини може перекидатись на верхню частину задньої (наступної за ходом руху полотна) пластини (при малих значеннях кута нахилу), що приводить до втрат гички при її збиранні (випадання гички на землю при транспортуванні). В основу винаходу поставлене завдання вдосконалення гичкозбиральної машини, в якій зміна кута нахилу активізуючих пластин забезпечує спочатку інтенсивне піднімання зрізаної гички, а далі її гарантоване відведення і за рахунок цього зменшення втрат гички при її збиранні. Поставлена задача досягається за рахунок того, що в гичкозбиральній машині, яка містить ведучий і ведений вертикальні шківи, на яких розташоване еластичне полотно з ножами, до яких жорстко прикріплені пружні активізуючі пластини, встановлені під кутом, протилежно направленим до напрямку руху полотна, згідно винаходу вводиться те, що по мірі віддалення від різальної кромки ножа кут нахилу поверхні пластини до лінії горизонту збільшується до 90°, а верхня частина активізуючих пластин розміщена перпендикулярно до площини поверхні еластичного полотна або відхилена в сторону, протилежну до напрямку руху полотна. Суттєві ознаки винаходу направлені на досягнення однієї мети - зменшення втрат гички при її збиранні. На фіг.1 зображена гичкозбиральна машина; на фіг.2 - вид А на фіг.1; на фіг.3 - зображення відігнутого краю верхньої частини акивізуючої пластини. Машина містить ведений 1 і ведучий 2 вертикальні шківи, на яких розташоване еластичне полотно 3 з ножами 4. До ножів 4 жорстко прикріплені пружні активізуючі пластини 5, встановлені під кутом a, протилежно направленим до напрямку руху полотна 3. По мірі віддалення від різальної кромки ножа 4 кут нахилу а поверхні пластини 5 до лінії горизонту збільшується до 90° (фіг.2), а верхня частина активізуючих пластин 5 може бути відхилена в сторону, протилежну до напрямку р уху полотна (фіг.3). Працює гичкозбиральна машина таким чином. При переміщенні машини по рядках коренеплодів еластичне полотно 3, обертаючись навколо шківів 1, 2, за допомогою ножів 4 зрізає гичку. Зрізана гичка, попадаючи на активізуючу пластину 5 піднімається у вертикальному напрямку і транспортується у зону вивантаження. Виконання активізуючої пластини 5 із змінним кутом нахилу забезпечує в початковий момент інтенсивне вертикальне піднімання зрізаної гички, а далі, із збільшенням кута a до 90°, - гарантоване відведення пластиною 5 піднятої гички на зібрану частину поля. Запропонована конструкція забезпечує оптимальний процес зрізання і відведення гички при найменших її втрата х. Виконання верхньої частини активізуючих пластин з відхиленням в сторону, протилежну до напрямку руху полотна (фіг.3) забезпечить надійне викидання гички на зібрану частину поля і виключить можливе закидання гички позаду проходу машини, тобто не приведе до забруднення гичкою поля перед викопуванням коренеплодів.
