Пристрій для транспортування та очистки коренебульбоплодів

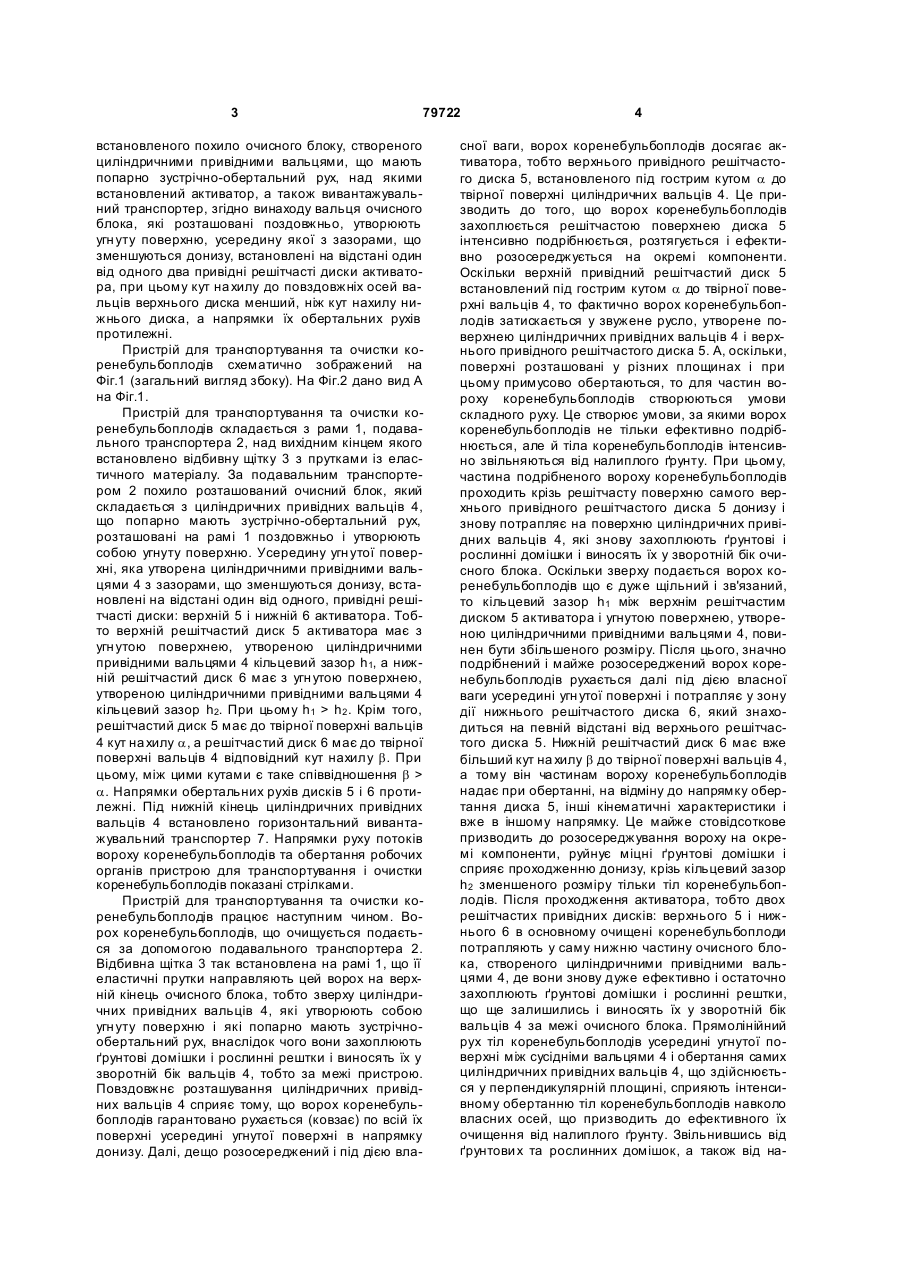

Пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, пода 3 79722 встановленого похило очисного блоку, створеного циліндричними привідними вальцями, що мають попарно зустрічно-обертальний рух, над якими встановлений активатор, а також вивантажувальний транспортер, згідно винаходу вальця очисного блока, які розташовані поздовжньо, утворюють угн уту поверхню, усередину якої з зазорами, що зменшуються донизу, встановлені на відстані один від одного два привідні решітчасті диски активатора, при цьому кут на хилу до повздовжніх осей вальців верхнього диска менший, ніж кут нахилу нижнього диска, а напрямки їх обертальних рухів протилежні. Пристрій для транспортування та очистки коренебульбоплодів схематично зображений на Фіг.1 (загальний вигляд збоку). На Фіг.2 дано вид А на Фіг.1. Пристрій для транспортування та очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, над вихідним кінцем якого встановлено відбивну щітку 3 з прутками із еластичного матеріалу. За подавальним транспортером 2 похило розташований очисний блок, який складається з циліндричних привідних вальців 4, що попарно мають зустрічно-обертальний рух, розташовані на рамі 1 поздовжньо і утворюють собою угнуту поверхню. Усередину угн утої поверхні, яка утворена циліндричними привідними вальцями 4 з зазорами, що зменшуються донизу, встановлені на відстані один від одного, привідні решітчасті диски: верхній 5 і нижній 6 активатора. Тобто верхній решітчастий диск 5 активатора має з угн утою поверхнею, утвореною циліндричними привідними вальцями 4 кільцевий зазор h1, а нижній решітчастий диск 6 має з угн утою поверхнею, утвореною циліндричними привідними вальцями 4 кільцевий зазор h2. При цьому h1 > h2 . Крім того, решітчастий диск 5 має до твірної поверхні вальців 4 кут на хилу a, а решітчастий диск 6 має до твірної поверхні вальців 4 відповідний кут нахилу b. При цьому, між цими кутами є таке співвідношення b > a. Напрямки обертальних рухів дисків 5 і 6 протилежні. Під нижній кінець циліндричних привідних вальців 4 встановлено горизонтальний вивантажувальний транспортер 7. Напрямки руху потоків вороху коренебульбоплодів та обертання робочих органів пристрою для транспортування і очистки коренебульбоплодів показані стрілками. Пристрій для транспортування та очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується подається за допомогою подавального транспортера 2. Відбивна щітка 3 так встановлена на рамі 1, що її еластичні прутки направляють цей ворох на верхній кінець очисного блока, тобто зверху циліндричних привідних вальців 4, які утворюють собою угн уту поверхню і які попарно мають зустрічнообертальний рух, внаслідок чого вони захоплюють ґрунтові домішки і рослинні рештки і виносять їх у зворотній бік вальців 4, тобто за межі пристрою. Повздовжнє розташування циліндричних привідних вальців 4 сприяє тому, що ворох коренебульбоплодів гарантовано рухається (ковзає) по всій їх поверхні усередині угнутої поверхні в напрямку донизу. Далі, дещо розосереджений і під дією вла 4 сної ваги, ворох коренебульбоплодів досягає активатора, тобто верхнього привідного решітчастого диска 5, встановленого під гострим кутом a до твірної поверхні циліндричних вальців 4. Це призводить до того, що ворох коренебульбоплодів захоплюється решітчастою поверхнею диска 5 інтенсивно подрібнюється, розтягується і ефективно розосереджується на окремі компоненти. Оскільки верхній привідний решітчастий диск 5 встановлений під гострим кутом a до твірної поверхні вальців 4, то фактично ворох коренебульбоплодів затискається у звужене русло, утворене поверхнею циліндричних привідних вальців 4 і верхнього привідного решітчастого диска 5. А, оскільки, поверхні розташовані у різних площинах і при цьому примусово обертаються, то для частин вороху коренебульбоплодів створюються умови складного руху. Це створює умови, за якими ворох коренебульбоплодів не тільки ефективно подрібнюється, але й тіла коренебульбоплодів інтенсивно звільняються від налиплого ґрунту. При цьому, частина подрібненого вороху коренебульбоплодів проходить крізь решітчасту поверхню самого верхнього привідного решітчастого диска 5 донизу і знову потрапляє на поверхню циліндричних привідних вальців 4, які знову захоплюють ґрунтові і рослинні домішки і виносять їх у зворотній бік очисного блока. Оскільки зверху подається ворох коренебульбоплодів що є дуже щільний і зв'язаний, то кільцевий зазор h1 між верхнім решітчастим диском 5 активатора і угнутою поверхнею, утвореною циліндричними привідними вальцями 4, повинен бути збільшеного розміру. Після цього, значно подрібнений і майже розосереджений ворох коренебульбоплодів рухається далі під дією власної ваги усередині угн утої поверхні і потрапляє у зону дії нижнього решітчастого диска 6, який знаходиться на певній відстані від верхнього решітчастого диска 5. Нижній решітчастий диск 6 має вже більший кут на хилу b до твірної поверхні вальців 4, а тому він частинам вороху коренебульбоплодів надає при обертанні, на відміну до напрямку обертання диска 5, інші кінематичні характеристики і вже в іншому напрямку. Це майже стовідсоткове призводить до розосереджування вороху на окремі компоненти, руйнує міцні ґрунтові домішки і сприяє проходженню донизу, крізь кільцевий зазор h2 зменшеного розміру тільки тіл коренебульбоплодів. Після проходження активатора, тобто двох решітчастих привідних дисків: верхнього 5 і нижнього 6 в основному очищені коренебульбоплоди потрапляють у саму нижню частину очисного блока, створеного циліндричними привідними вальцями 4, де вони знову дуже ефективно і остаточно захоплюють ґрунтові домішки і рослинні рештки, що ще залишились і виносять їх у зворотній бік вальців 4 за межі очисного блока. Прямолінійний рух тіл коренебульбоплодів усередині угнутої поверхні між сусідніми вальцями 4 і обертання самих циліндричних привідних вальців 4, що здійснюється у перпендикулярній площині, сприяють інтенсивному обертанню тіл коренебульбоплодів навколо власних осей, що призводить до ефективного їх очищення від налиплого ґрунту. Звільнившись від ґрунтови х та рослинних домішок, а також від на 5 79722 липлого ґрунту коренебульбоплоди остаточно залишають очисний блок, тобто циліндричні привідні вальці 4, розташовані поздовжньо і скочуються на горизонтально розташований вивантажувальний транспортер 7, який остаточно їх вивантажує за межі пристрою. Кутові швидкості обертання циліндричних привідних вальців 4, а також привідних решітчастих дисків 5 і 6 повинні враховувати кількість вороху коренебульбоплодів, що потрапляє на очистку, а також ступінь його забруднення ґрунтовими та рослинними домішками. Розміри зазорів h1і h2 повинні враховувати стан вороху, що пода Комп’ютерна в ерстка В. Клюкін 6 ється подавальним транспортером 2 і середні розміри тіл коренебульбоплодів, що очищуються. Це також стосується розмірів комірок на поверхнях привідних решітчасти х дисків 5 і 6. При контактуванні тіл коренебульбоплодів з різними частинами очисника, що обертаються, не повинно відбуватись їх пошкодження, а тому, наприклад, поверхні дисків 5 і 6 можуть мати гумове покриття. Застосування даного пристрою для транспортування та очистки коренебульбоплодів дозволить підвищити ефективність очистки коренебульбоплодів від домішок на 25-30%. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
