Оболонка кумулятивного заряду

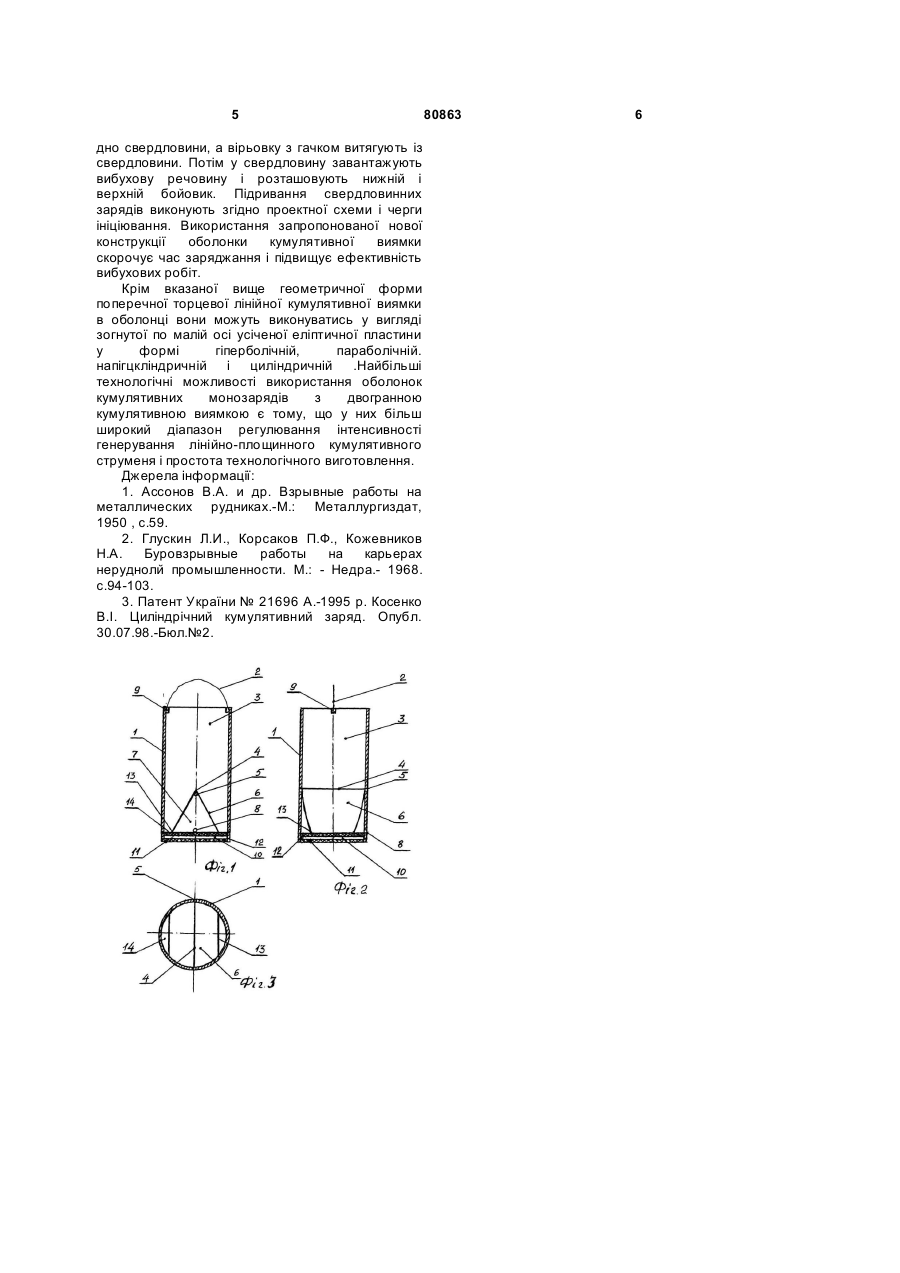

1. Оболонка кумулятивного заряду, яка містить циліндричний корпус з глухим дном, на якому розташована порожнина поперечної торцевої лінійної кумулятивної виїмки, еластичну дужку, яка відрізняється тим, що корпус оболонки має дві симетричні донні сегментні ділянки, висота сегмента яких дорівнює 2 (19) 1 3 виробок способом контурного підривання, у гідротехнічному будівництві, а також при розробці родовищ штучного і декоративного каменю. У практиці виконання вибухових робіт відомі конструкції кумулятивних зарядів, які реалізовують орієнтовану дію свердловинних зарядів і використовують при цьому торцеві конусні кумулятивні облицювання, виготовлені із картону, металу і пластмаси [1,]. Недоліком зазначеної конструкції кумулятивного заряду вибухової речовини є точкове фокусування кумулятивного струменю на торцевий забій вибухової порожнини в гірській породі, що є малоефективним процесом для створення об'ємної зони руйнування гірничого масиву. В якості прототипу вибрана конструкція оболонки кумулятивного заряду з торцевою двохгранною лінійною кумулятивною виямкою [2]. Недоліком цієї конструкції оболонки свердловинного заряду з торцевою лінійною кумулятивною виямкою є неспроможність її тонути в обводнених свердловинах при використанні різноманітних типів вибухових речовин. В основу винаходу поставлена технічна задача підвищити ефективність вибухового руйнування та надійність процесу заряджання обводнених свердловин гранульованими, емульсійними та гелеподібними вибуховими речовинами. Ця технічна задача вирішується шляхом виконання в нижній торцевій частині корпуса оболонки поперечної двохгранної лінійної кумулятивної виямки. Вона виконана у вигляді усіченої симетричної еліптичної площини, зігнутої у напрямку осі еліпса. При цьому середина основи сегмента, утвореного зрізом еліптичної площини обкладинки кумулятивної виямки, розташована від максимально віддаленої точки на утворюючій циліндричної поверхні оболонки корпуса) на місці дотику її з дном оболонки і на мінімальній відстані, яка має обмеження, пов'язане з критичним діаметром вибухової речовини в оболонці і визначається із виразу 3×S h³ 2a , де S - площа поперечного перерізу сегментної торцевої частини дна циліндричної оболонки( корпуса ), яка еквівалентна площі кола критичного діаметра вибухової речовини, a - довжина основи сегмента (нижньої крайки усіченої еліпсоподібної обкладинки кумулятивної виямки). Суттєвою ознакою прототипу є наявність у торцевій частині оболонки двохгранної лінійної кумулятивної виямки з лінійними кутами розкриття 5–120 градусів. Суттєвою ознакою нового технічного рішення є більш широкий діапазон лінійних кутів з 5 до 120 градусів, обгрунтований репрезентабельними результатами контрольних лабораторнополігонних і дослідно-промислових вибухів в гірничих породах з різноманітними фізикомеханічними властивостями. Крім цього наявність симетричних отворів під ребром кумулятивної обкладинки створює умови дренажу повітря та 80863 4 заповнення порожнини кумулятивної виямки водою. Цьому також сприяє наявність ніші з дисками-обтягувачами в нижній частині оболонки. Суттєві ознаки винаходу сукупно складають нове технічне рішення -оболонку кумулятивного заряду з торцевою лінійною кумулятивною виямкою, яка забезпечує ефективне і надійне заряджання наповнених водою свердловин та призводить до більш раціонального використання енергії вибуху при руйнуванні гірських порід на кар'єрах. Сутність винаходу пояснюється малюнками, де на Фіг.1-3 показані конструктивні елементи оболонки кумулятивного заряду з торцевою лінійною і двохгранною кумулятивною виямкою. 1 корпус оболонки. 2 - петля-дужка. 3 -вибухова речовина. 4 - ребро двохгранної кумулятивної обкладинки виямки, 5 -верхній дренажний отвір під ребром обкладинки. 6 - грань кумулятивної обкладинки. 7 двохгранна кумулятивна обкладинка. 8 - нижній придонний отвір кумулятивної обкладинки. 9 -внутрішній верхній прилив для кріплення петлі-дужки. 10 - скляний диск- обтягувач. 11 -гумовий диск-обтягувач. 12 донна ніша-кишеня. Дія при заряджанні з оболонкою В оболонку 1 завантажують сипучу вибухову речовину 3, потім чіпляють гачком з вірьовкою за петлю-дужку 2 і опускають в обводнену свердловину. При зануренні оболонки з ВР у зоду вона проникає в порожнину кумулятивної виямки через два колодонні отвори 8. а повітря із порожнини кумулятивної виямки дренує по двох дренажних отворах під ребром 4 облицювання кумулятивної виямки 7.Після повного видалення повітря і заповнення кумулятивної порожнини водою оболонка з ВР опускається на дно свердловини з орієнтуванням ребра кумулятивної виямки паралельно бровці уступу. Здійснення винаходу Оболонки кумулятивних монозарядів виготовляють з утилізованих нетоксичних пластмас у вигляді циліндричної тонкостінної 22,5 мм ємності з дном, на якому формують поперечну торцеву двогранну облицівку кумулятивної виямки. Величину лінійного кута розкриву граней 6 кумулятивного облицювання вибирають з умов вибухового руйнування гірничих порід різноманітної міцності. Діапазон лінійних кутів становить від 5 до 120 градусів. Особливі труднощі виникають при заряджанні обводнених свердловин емульсійними та гелеподібними вибуховими речовинами, які мають щільність 1,5 - 1,55 г/см3. Для ліквідування плавучості в нішу 12 оболонки 1 розміщують скляний диск / щільність 2,7 г/см3, на якому розташовують гумовий диск 11 / щільність 1,35 г/см3. Таким чином, досягають кінцевої щільності матеріалу оболонки більше 1,55 г/см3. При виготовленні свердловинного донного кумулятивного монозаряда в оболонці безпосередньо на вибуховому уступі вибухову речовину завантажують в оболонку кумулятивного заряду перед вибухом.. Після цього кумулятивний .монозаряд 1 опускають на вірьовці з гачком на 5 дно свердловини, а вірьовку з гачком витягують із свердловини. Потім у свердловину завантажують вибухову речовину і розташовують нижній і верхній бойовик. Підривання свердловинних зарядів виконують згідно проектної схеми і черги ініціювання. Використання запропонованої нової конструкції оболонки кумулятивної виямки скорочує час заряджання і підвищує ефективність вибухових робіт. Крім вказаної вище геометричної форми поперечної торцевої лінійної кумулятивної виямки в оболонці вони можуть виконуватись у вигляді зогнутої по малій осі усіченої еліптичної пластини у формі гіперболічній, параболічній. напігцкліндричній і циліндричній .Найбільші технологічні можливості використання оболонок кумулятивних монозарядів з двогранною кумулятивною виямкою є тому, що у них більш широкий діапазон регулювання інтенсивності генерування лінійно-площинного кумулятивного струменя і простота технологічного виготовлення. Джерела інформації: 1. Ассонов В.А. и др. Взрывные работы на металлических рудниках.-М.: Металлургиздат, 1950 , с.59. 2. Глускин Л.И., Корсаков П.Ф., Кожевников Н.А. Буровзрывные работы на карьерах неруднолй промышленности. М.: - Недра.- 1968. с.94-103. 3. Патент України № 21696 А.-1995 р. Косенко B.I. Циліндрічний кумулятивний заряд. Опубл. 30.07.98.-Бюл.№2. 80863 6
