Внутрішня оболонка статора
Номер патенту: 72516
Опубліковано: 15.03.2005
Автори: Лепретр Гій, Дебене П'єр, Луезіль Олівьє, Нікло Т'єрі, Гуерут Філіпп, Юпп Олівьє
Формула / Реферат

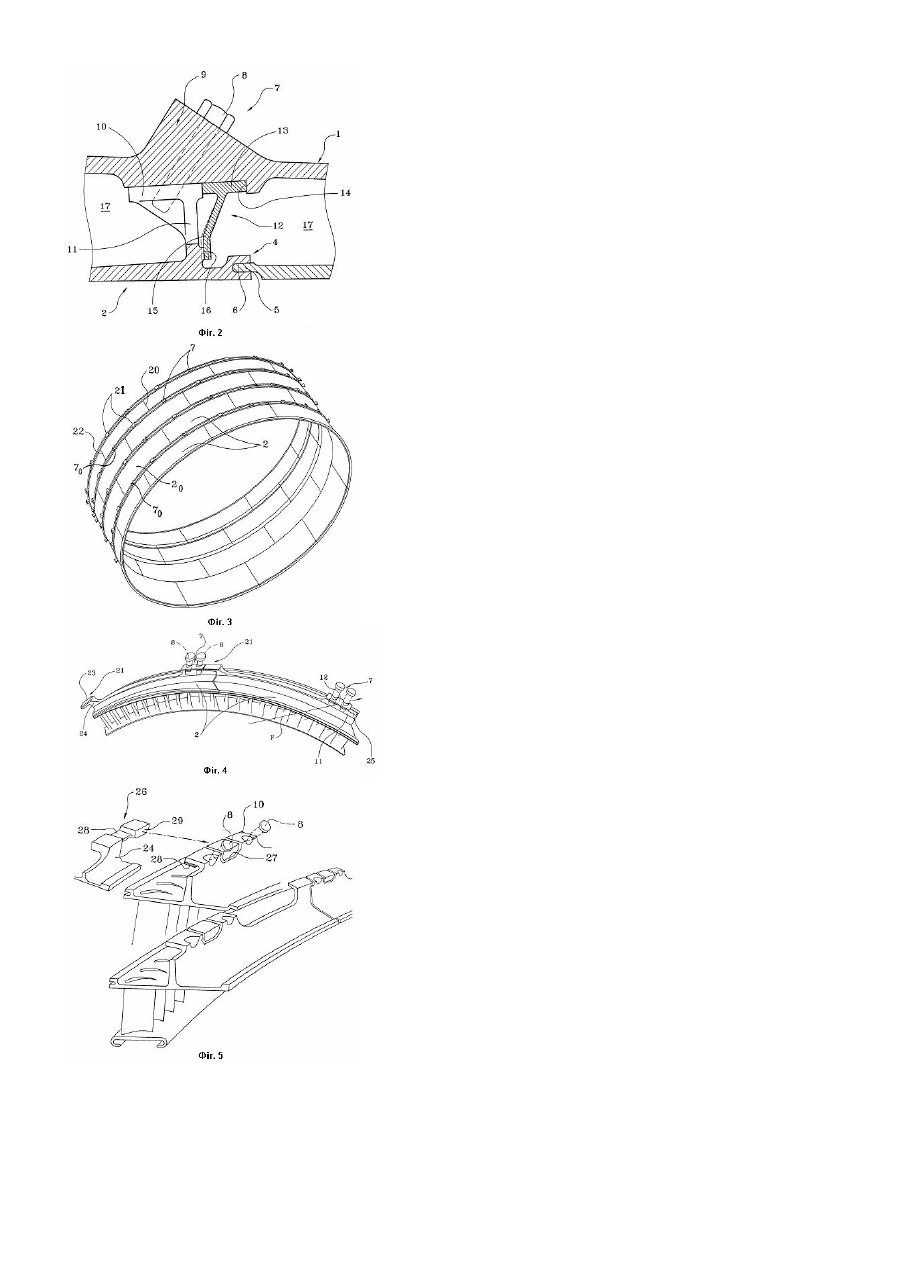

1. Внутрішня оболонка статора, яка складається з елементів (2) оболонки у формі секторів кола, які з'єднані послідовно по колу й утворюють збірку із зовнішнім картером (1) за допомогою одного вузла кріплення на елементі оболонки й одного опорного вузла (21) на елементі оболонки, який містить шип (23, 26, 34), закріплений на елементі оболонки, який входить в паз (25, 27, 33) фланця, що приєднується, закріпленого на картері, яка відрізняється тим, що вузли кріплення розташовані на кінцях елементів оболонки, а опорні вузли, по одному на елемент оболонки, розташовані на других кінцях (22) елементів (2) оболонки, протилежних першим елементам (20) оболонки.
2. Оболонка за п. 1, яка відрізняється тим, що фланці (10, 11) виконані для кожного із шипів у вузлах кріплення одного елемента оболонки, що прилягає до елемента оболонки з шипом.

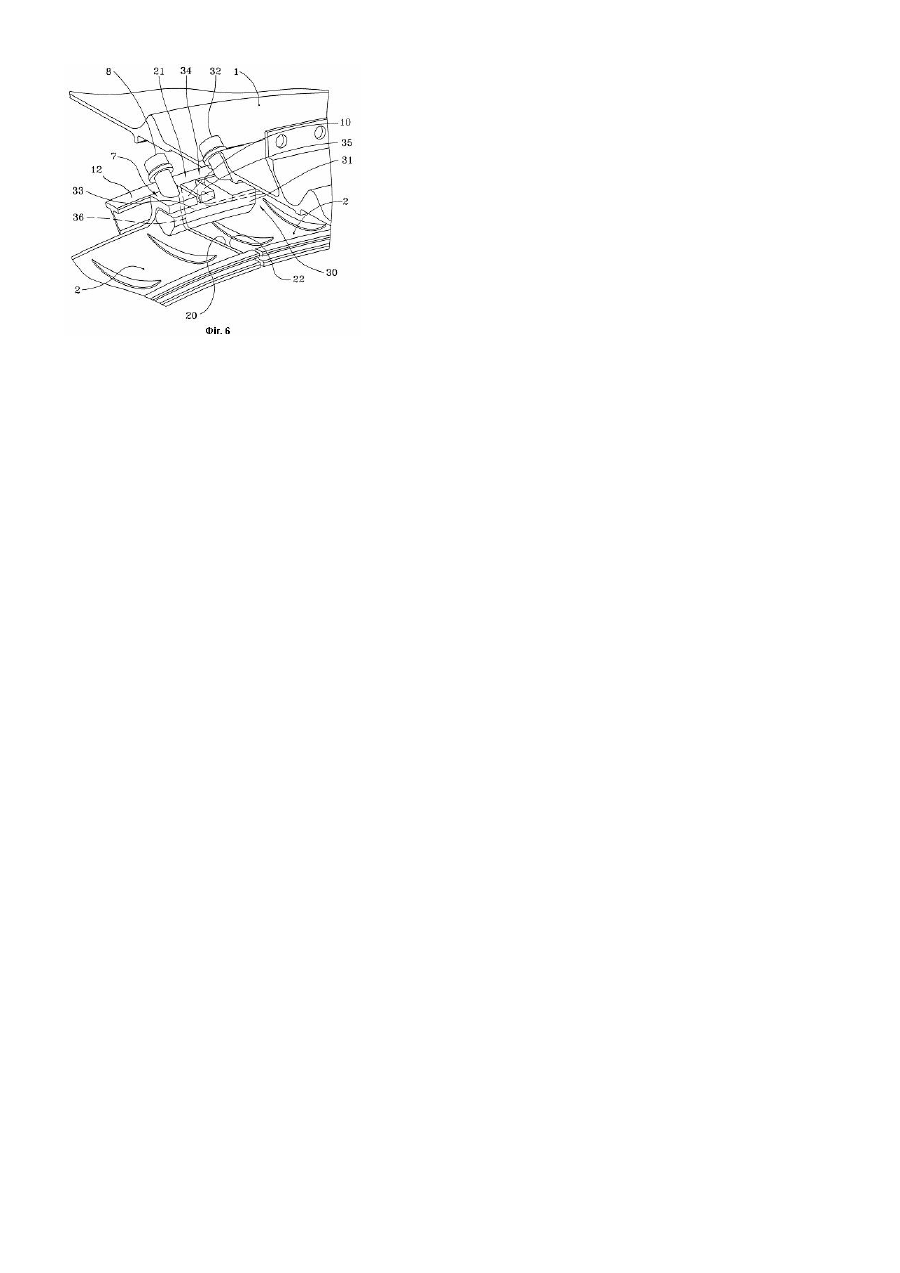

3. Оболонка за п. 1, яка відрізняється тим, що фланці (30) є автономними і зібрані з зовнішнім картером за допомогою засобів кріплення (32).
4. Оболонка за п. 3, яка відрізняється тим, що вузли (7) кріплення розташовані з можливістю закривання одного кінця пазів (33).
5. Оболонка за п. 3, яка відрізняється тим, що вузли кріплення виконані у вигляді пари паралельних болтів (8) кріплення зовнішнього картера і елемента оболонки, при цьому пази (27) розташовані між болтами (8) пари.
6. Оболонка за будь-яким з пп. 3 - 5, яка відрізняється тим, що кожний елемент оболонки має вузол кріплення, виконаний таким чином, що результуюча (F) аеродинамічних сил, які діють на елемент оболонки, проходить між болтами вузла кріплення.
7. Оболонка за будь-яким з пп. 1 - 6, яка відрізняється тим, що елементи оболонки одного кільця зібрані з елементами оболонки наступного кільця в шаховому порядку.
Додаткова інформація
Назва патенту англійськоюInner stator shell
Назва патенту російськоюВнутренняя оболочка статора
МПК / Мітки
МПК: F01D 25/24, F01D 9/04
Мітки: внутрішня, статора, оболонка
