Коренезбиральна машина

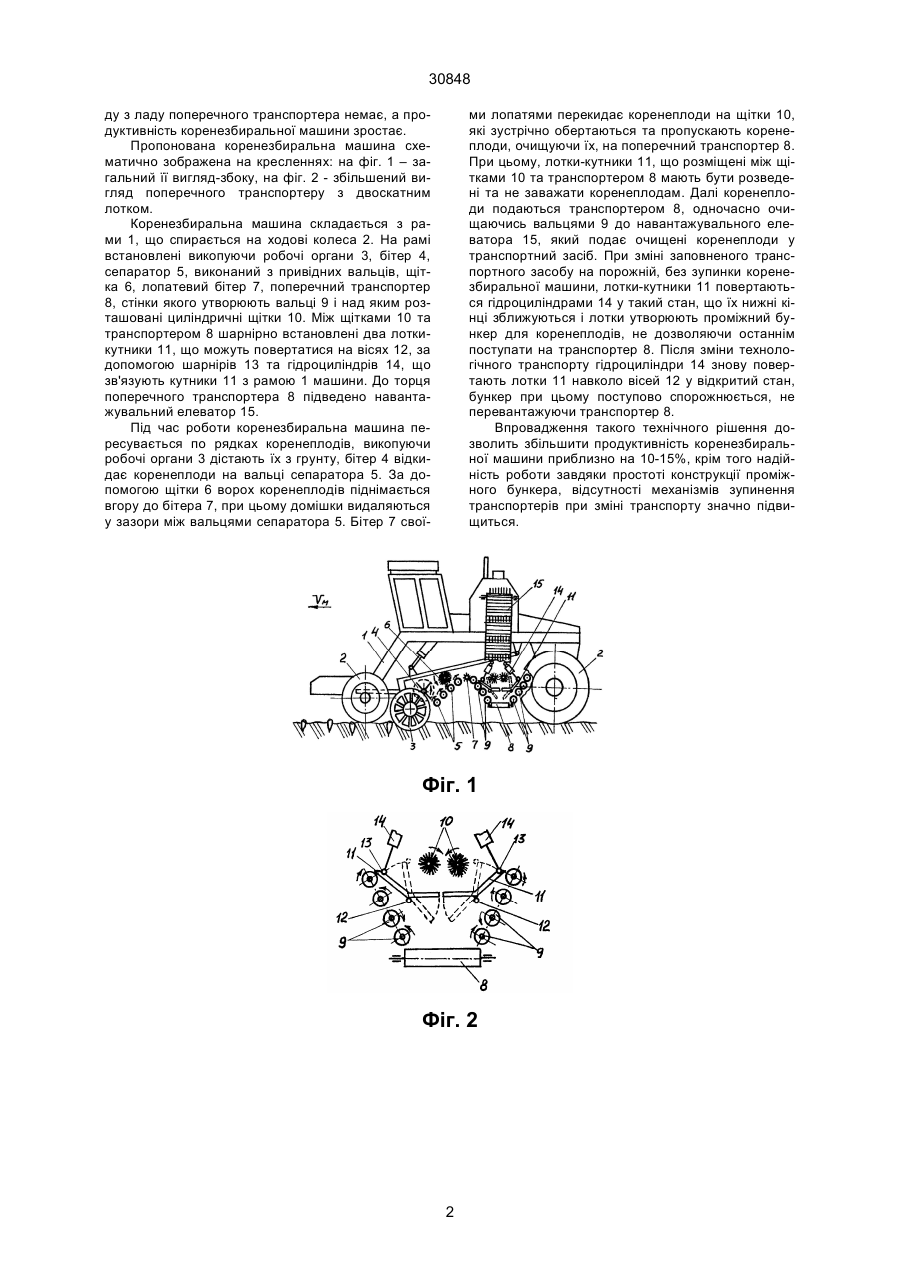

Коренезбиральна машина, що має раму з ходовими колесами, змонтовані на ній викопуючі ро 30848 ду з ладу поперечного транспортера немає, а продуктивність коренезбиральної машини зростає. Пропонована коренезбиральна машина схематично зображена на кресленнях: на фіг. 1 – загальний її вигляд-збоку, на фіг. 2 - збільшений вигляд поперечного транспортеру з двоскатним лотком. Коренезбиральна машина складається з рами 1, що спирається на ходові колеса 2. На рамі встановлені викопуючи робочі органи 3, бітер 4, сепаратор 5, виконаний з привідних вальців, щітка 6, лопатевий бітер 7, поперечний транспортер 8, стінки якого утворюють вальці 9 і над яким розташовані циліндричні щітки 10. Між щітками 10 та транспортером 8 шарнірно встановлені два лоткикутники 11, що можуть повертатися на вісях 12, за допомогою шарнірів 13 та гідроциліндрів 14, що зв'язують кутники 11 з рамою 1 машини. До торця поперечного транспортера 8 підведено навантажувальний елеватор 15. Під час роботи коренезбиральна машина пересувається по рядках коренеплодів, викопуючи робочі органи 3 дістають їх з грунту, бітер 4 відкидає коренеплоди на вальці сепаратора 5. За допомогою щітки 6 ворох коренеплодів піднімається вгору до бітера 7, при цьому домішки видаляються у зазори між вальцями сепаратора 5. Бітер 7 свої ми лопатями перекидає коренеплоди на щітки 10, які зустрічно обертаються та пропускають коренеплоди, очищуючи їх, на поперечний транспортер 8. При цьому, лотки-кутники 11, що розміщені між щітками 10 та транспортером 8 мають бути розведені та не заважати коренеплодам. Далі коренеплоди подаються транспортером 8, одночасно очищаючись вальцями 9 до навантажувального елеватора 15, який подає очищені коренеплоди у транспортний засіб. При зміні заповненого транспортного засобу на порожній, без зупинки коренезбиральної машини, лотки-кутники 11 повертаються гідроциліндрами 14 у такий стан, що їх нижні кінці зближуються і лотки утворюють проміжний бункер для коренеплодів, не дозволяючи останнім поступати на транспортер 8. Після зміни технологічного транспорту гідроциліндри 14 знову повертають лотки 11 навколо вісей 12 у відкритий стан, бункер при цьому поступово спорожнюється, не перевантажуючи транспортер 8. Впровадження такого технічного рішення дозволить збільшити продуктивність коренезбиральної машини приблизно на 10-15%, крім того надійність роботи завдяки простоті конструкції проміжного бункера, відсутності механізмів зупинення транспортерів при зміні транспорту значно підвищиться. Фіг. 1 Фіг. 2 2 30848 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
