Перегородчастий змішувач

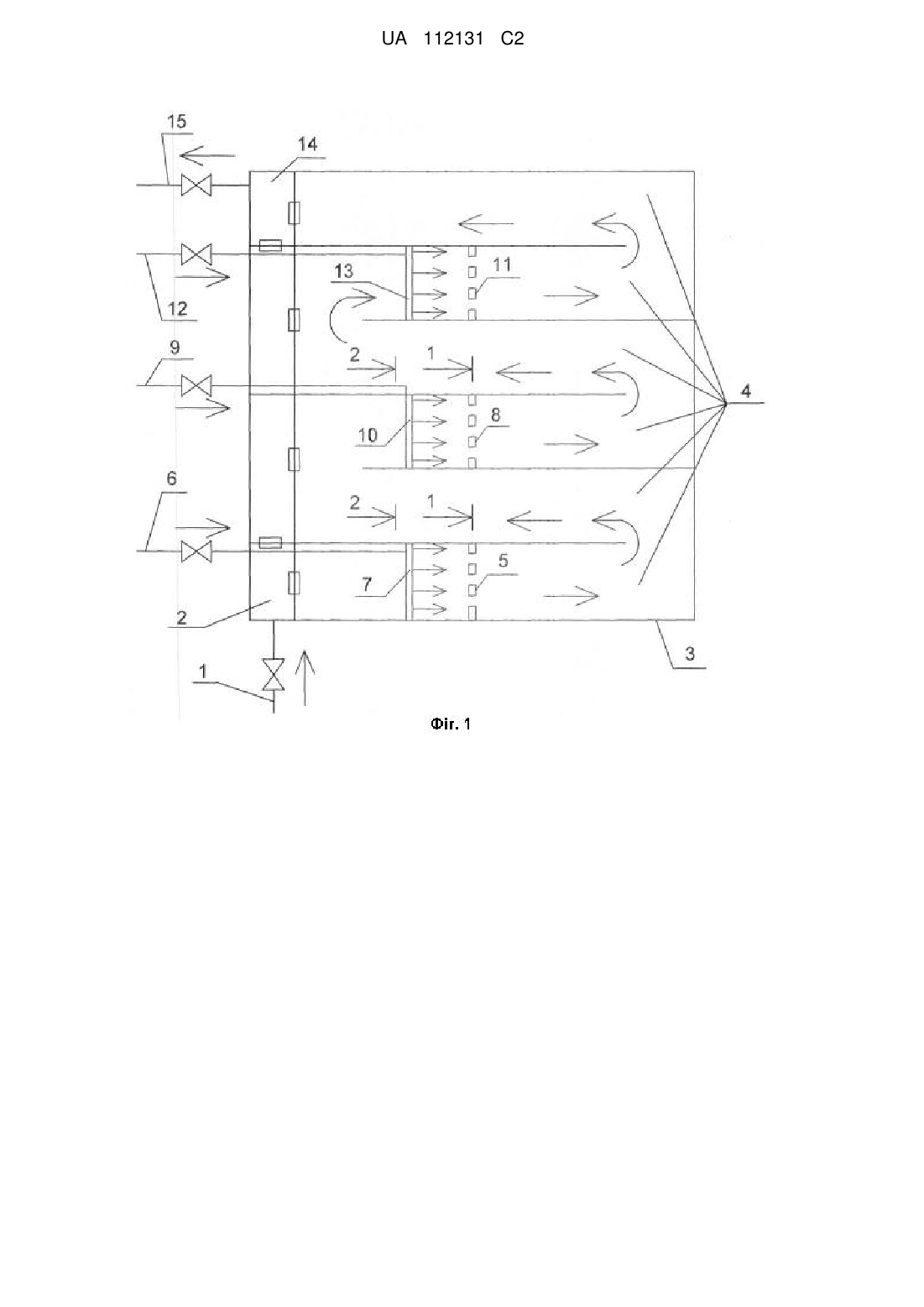

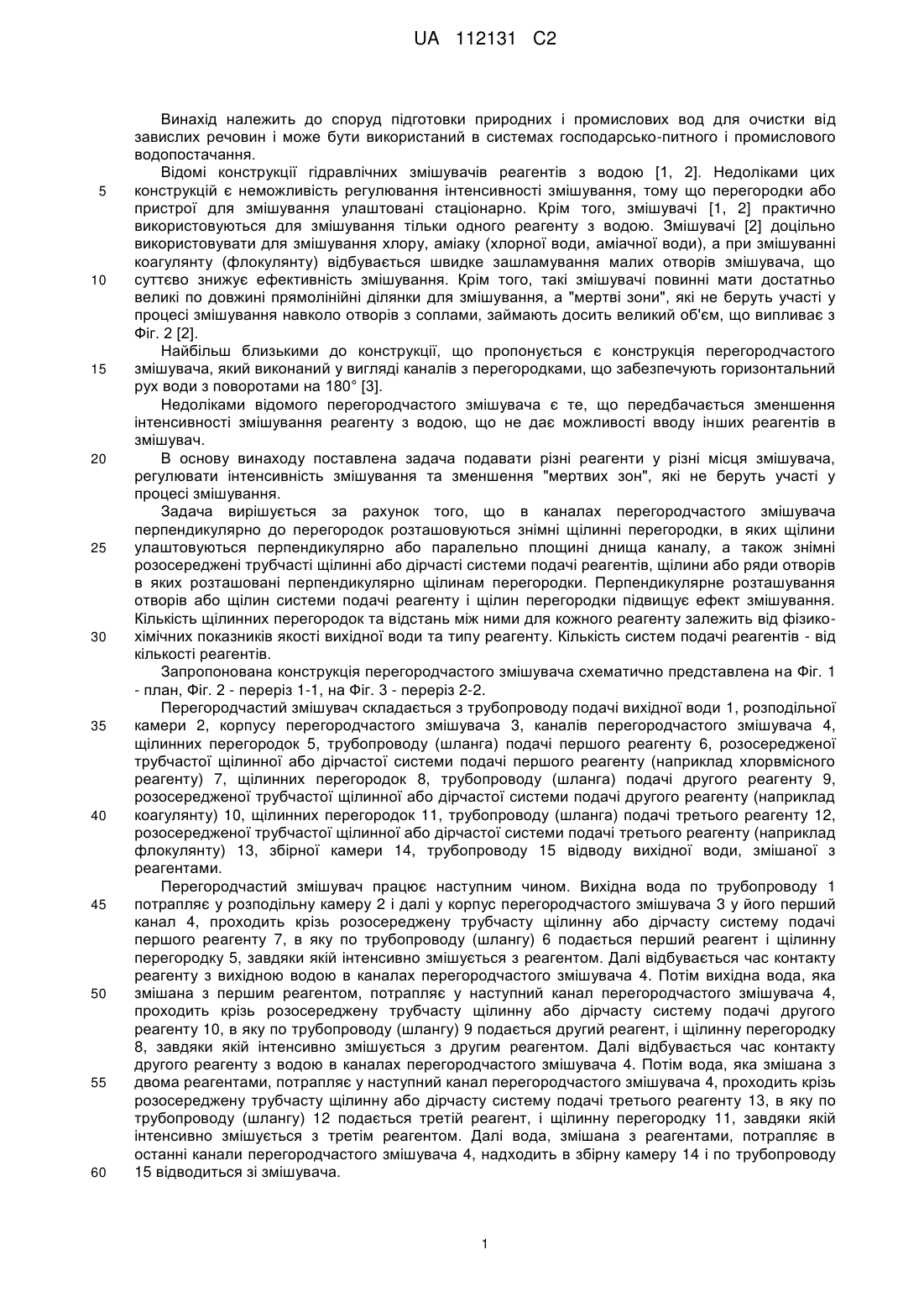

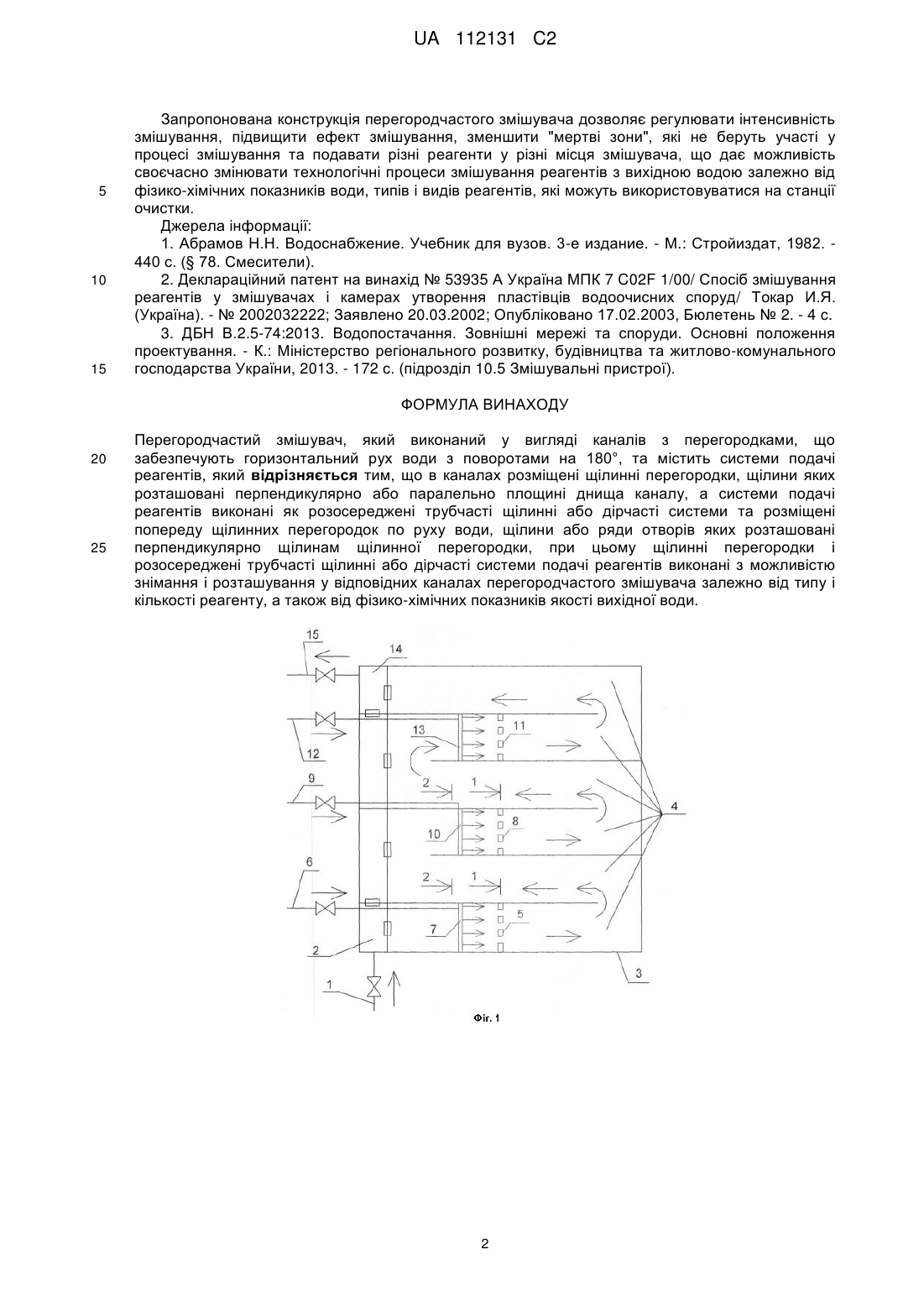

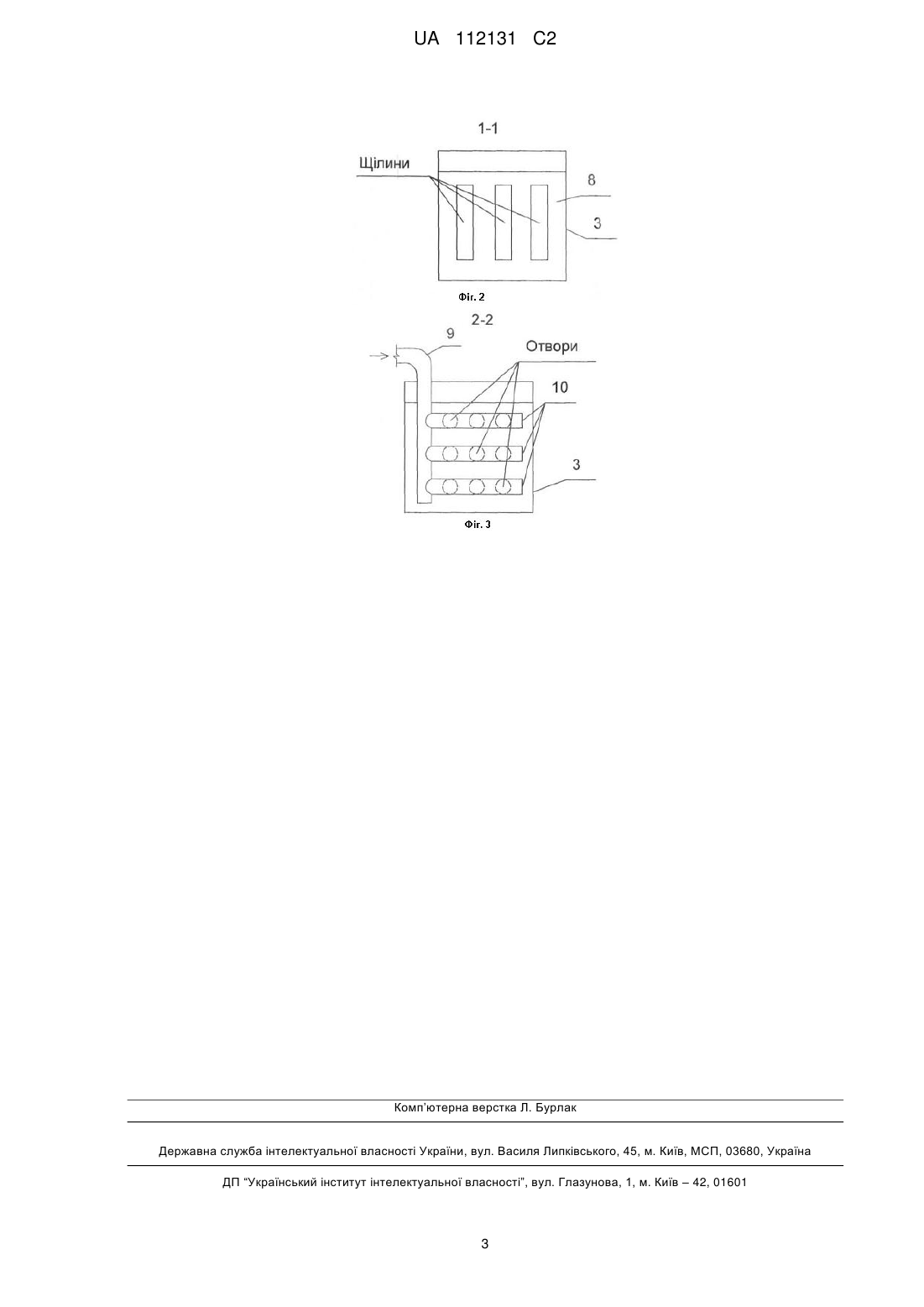

Реферат: Винахід належить до споруд підготовки природних і промислових вод для очистки від завислих речовин і може бути використаний в системах господарсько-питного і промислового водопостачання. Заявлений перегородчастий змішувач виконаний у вигляді каналів з перегородками, що забезпечують горизонтальний рух води з поворотами на 180°, та містить системи подачі реагентів. В каналах розміщені щілинні перегородки, щілини яких розташовані перпендикулярно або паралельно площині днища каналу. Системи подачі реагентів виконані як розосереджені трубчасті щілинні або дірчасті системи та розміщені попереду щілинних перегородок по руху води, щілини або ряди отворів яких розташовані перпендикулярно щілинам щілинної перегородки. Щілинні перегородки і розосереджені трубчасті щілинні або дірчасті системи подачі реагентів виконані з можливістю знімання і розташування у відповідних каналах перегородчастого змішувача залежно від типу і кількості реагенту, а також від фізикохімічних показників якості вихідної води. Винахід полягає у поданні різних реагентів у різні місця змішувача, регулюванні інтенсивності змішування та зменшення "мертвих зон", які не беруть участі у процесі змішування. UA 112131 C2 (12) UA 112131 C2 UA 112131 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до споруд підготовки природних і промислових вод для очистки від завислих речовин і може бути використаний в системах господарсько-питного і промислового водопостачання. Відомі конструкції гідравлічних змішувачів реагентів з водою [1, 2]. Недоліками цих конструкцій є неможливість регулювання інтенсивності змішування, тому що перегородки або пристрої для змішування улаштовані стаціонарно. Крім того, змішувачі [1, 2] практично використовуються для змішування тільки одного реагенту з водою. Змішувачі [2] доцільно використовувати для змішування хлору, аміаку (хлорної води, аміачної води), а при змішуванні коагулянту (флокулянту) відбувається швидке зашламування малих отворів змішувача, що суттєво знижує ефективність змішування. Крім того, такі змішувачі повинні мати достатньо великі по довжині прямолінійні ділянки для змішування, а "мертві зони", які не беруть участі у процесі змішування навколо отворів з соплами, займають досить великий об'єм, що випливає з Фіг. 2 [2]. Найбільш близькими до конструкції, що пропонується є конструкція перегородчастого змішувача, який виконаний у вигляді каналів з перегородками, що забезпечують горизонтальний рух води з поворотами на 180° [3]. Недоліками відомого перегородчастого змішувача є те, що передбачається зменшення інтенсивності змішування реагенту з водою, що не дає можливості вводу інших реагентів в змішувач. В основу винаходу поставлена задача подавати різні реагенти у різні місця змішувача, регулювати інтенсивність змішування та зменшення "мертвих зон", які не беруть участі у процесі змішування. Задача вирішується за рахунок того, що в каналах перегородчастого змішувача перпендикулярно до перегородок розташовуються знімні щілинні перегородки, в яких щілини улаштовуються перпендикулярно або паралельно площині днища каналу, а також знімні розосереджені трубчасті щілинні або дірчасті системи подачі реагентів, щілини або ряди отворів в яких розташовані перпендикулярно щілинам перегородки. Перпендикулярне розташування отворів або щілин системи подачі реагенту і щілин перегородки підвищує ефект змішування. Кількість щілинних перегородок та відстань між ними для кожного реагенту залежить від фізикохімічних показників якості вихідної води та типу реагенту. Кількість систем подачі реагентів - від кількості реагентів. Запропонована конструкція перегородчастого змішувача схематично представлена на Фіг. 1 - план, Фіг. 2 - переріз 1-1, на Фіг. 3 - переріз 2-2. Перегородчастий змішувач складається з трубопроводу подачі вихідної води 1, розподільної камери 2, корпусу перегородчастого змішувача 3, каналів перегородчастого змішувача 4, щілинних перегородок 5, трубопроводу (шланга) подачі першого реагенту 6, розосередженої трубчастої щілинної або дірчастої системи подачі першого реагенту (наприклад хлорвмісного реагенту) 7, щілинних перегородок 8, трубопроводу (шланга) подачі другого реагенту 9, розосередженої трубчастої щілинної або дірчастої системи подачі другого реагенту (наприклад коагулянту) 10, щілинних перегородок 11, трубопроводу (шланга) подачі третього реагенту 12, розосередженої трубчастої щілинної або дірчастої системи подачі третього реагенту (наприклад флокулянту) 13, збірної камери 14, трубопроводу 15 відводу вихідної води, змішаної з реагентами. Перегородчастий змішувач працює наступним чином. Вихідна вода по трубопроводу 1 потрапляє у розподільну камеру 2 і далі у корпус перегородчастого змішувача 3 у його перший канал 4, проходить крізь розосереджену трубчасту щілинну або дірчасту систему подачі першого реагенту 7, в яку по трубопроводу (шлангу) 6 подається перший реагент і щілинну перегородку 5, завдяки якій інтенсивно змішується з реагентом. Далі відбувається час контакту реагенту з вихідною водою в каналах перегородчастого змішувача 4. Потім вихідна вода, яка змішана з першим реагентом, потрапляє у наступний канал перегородчастого змішувача 4, проходить крізь розосереджену трубчасту щілинну або дірчасту систему подачі другого реагенту 10, в яку по трубопроводу (шлангу) 9 подається другий реагент, і щілинну перегородку 8, завдяки якій інтенсивно змішується з другим реагентом. Далі відбувається час контакту другого реагенту з водою в каналах перегородчастого змішувача 4. Потім вода, яка змішана з двома реагентами, потрапляє у наступний канал перегородчастого змішувача 4, проходить крізь розосереджену трубчасту щілинну або дірчасту систему подачі третього реагенту 13, в яку по трубопроводу (шлангу) 12 подається третій реагент, і щілинну перегородку 11, завдяки якій інтенсивно змішується з третім реагентом. Далі вода, змішана з реагентами, потрапляє в останні канали перегородчастого змішувача 4, надходить в збірну камеру 14 і по трубопроводу 15 відводиться зі змішувача. 1 UA 112131 C2 5 10 15 Запропонована конструкція перегородчастого змішувача дозволяє регулювати інтенсивність змішування, підвищити ефект змішування, зменшити "мертві зони", які не беруть участі у процесі змішування та подавати різні реагенти у різні місця змішувача, що дає можливість своєчасно змінювати технологічні процеси змішування реагентів з вихідною водою залежно від фізико-хімічних показників води, типів і видів реагентів, які можуть використовуватися на станції очистки. Джерела інформації: 1. Абрамов Н.Н. Водоснабжение. Учебник для вузов. 3-е издание. - М.: Стройиздат, 1982. 440 с. (§ 78. Смесители). 2. Деклараційний патент на винахід № 53935 А Україна МПК 7 C02F 1/00/ Спосіб змішування реагентів у змішувачах і камерах утворення пластівців водоочисних споруд/ Токар И.Я. (Україна). - № 2002032222; Заявлено 20.03.2002; Опубліковано 17.02.2003, Бюлетень № 2. - 4 с. 3. ДБН В.2.5-74:2013. Водопостачання. Зовнішні мережі та споруди. Основні положення проектування. - К.: Міністерство регіонального розвитку, будівництва та житлово-комунального господарства України, 2013. - 172 с. (підрозділ 10.5 Змішувальні пристрої). ФОРМУЛА ВИНАХОДУ 20 25 Перегородчастий змішувач, який виконаний у вигляді каналів з перегородками, що забезпечують горизонтальний рух води з поворотами на 180°, та містить системи подачі реагентів, який відрізняється тим, що в каналах розміщені щілинні перегородки, щілини яких розташовані перпендикулярно або паралельно площині днища каналу, а системи подачі реагентів виконані як розосереджені трубчасті щілинні або дірчасті системи та розміщені попереду щілинних перегородок по руху води, щілини або ряди отворів яких розташовані перпендикулярно щілинам щілинної перегородки, при цьому щілинні перегородки і розосереджені трубчасті щілинні або дірчасті системи подачі реагентів виконані з можливістю знімання і розташування у відповідних каналах перегородчастого змішувача залежно від типу і кількості реагенту, а також від фізико-хімічних показників якості вихідної води. 2 UA 112131 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
