Просторово-гратчаста конструкція покриття і спосіб її монтажу

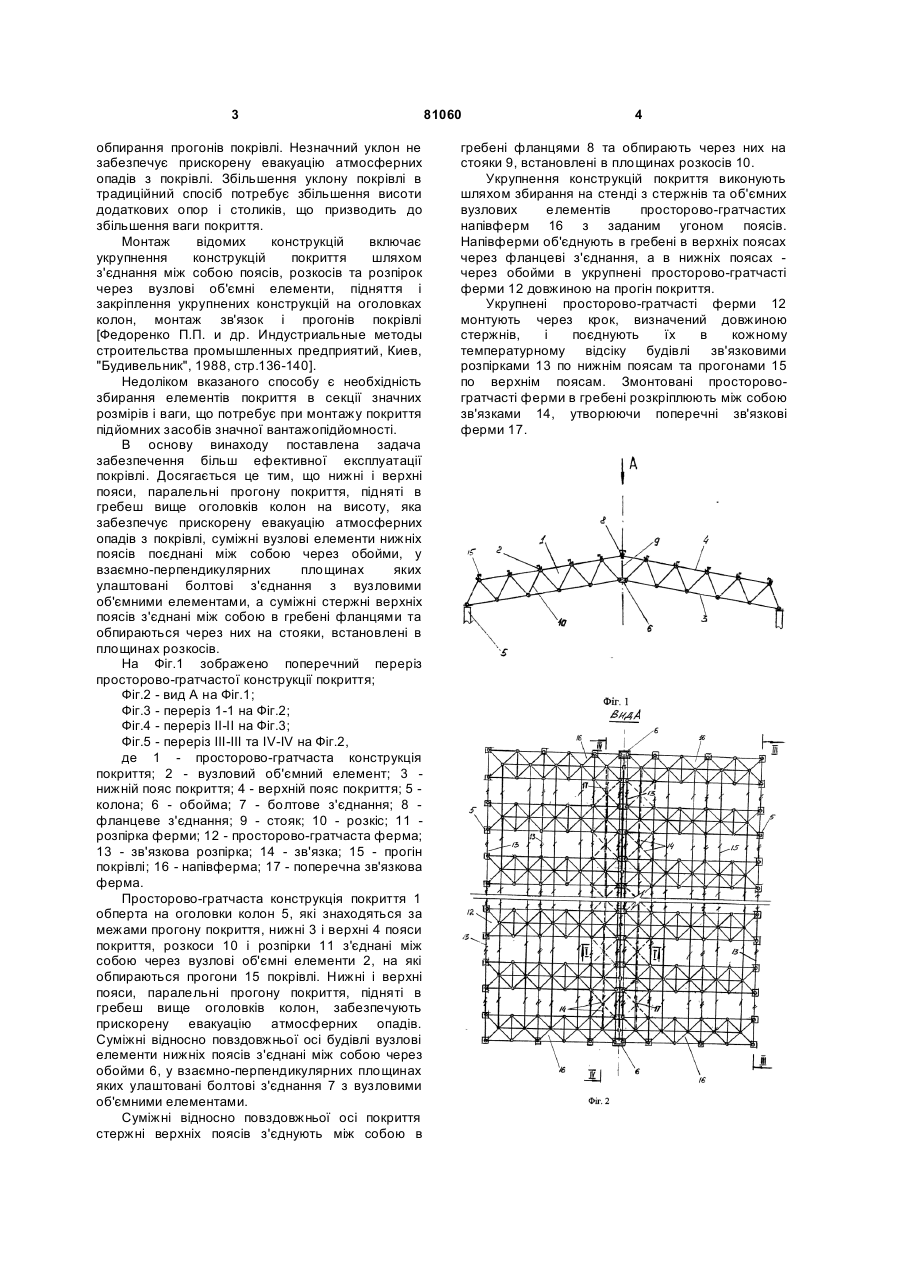

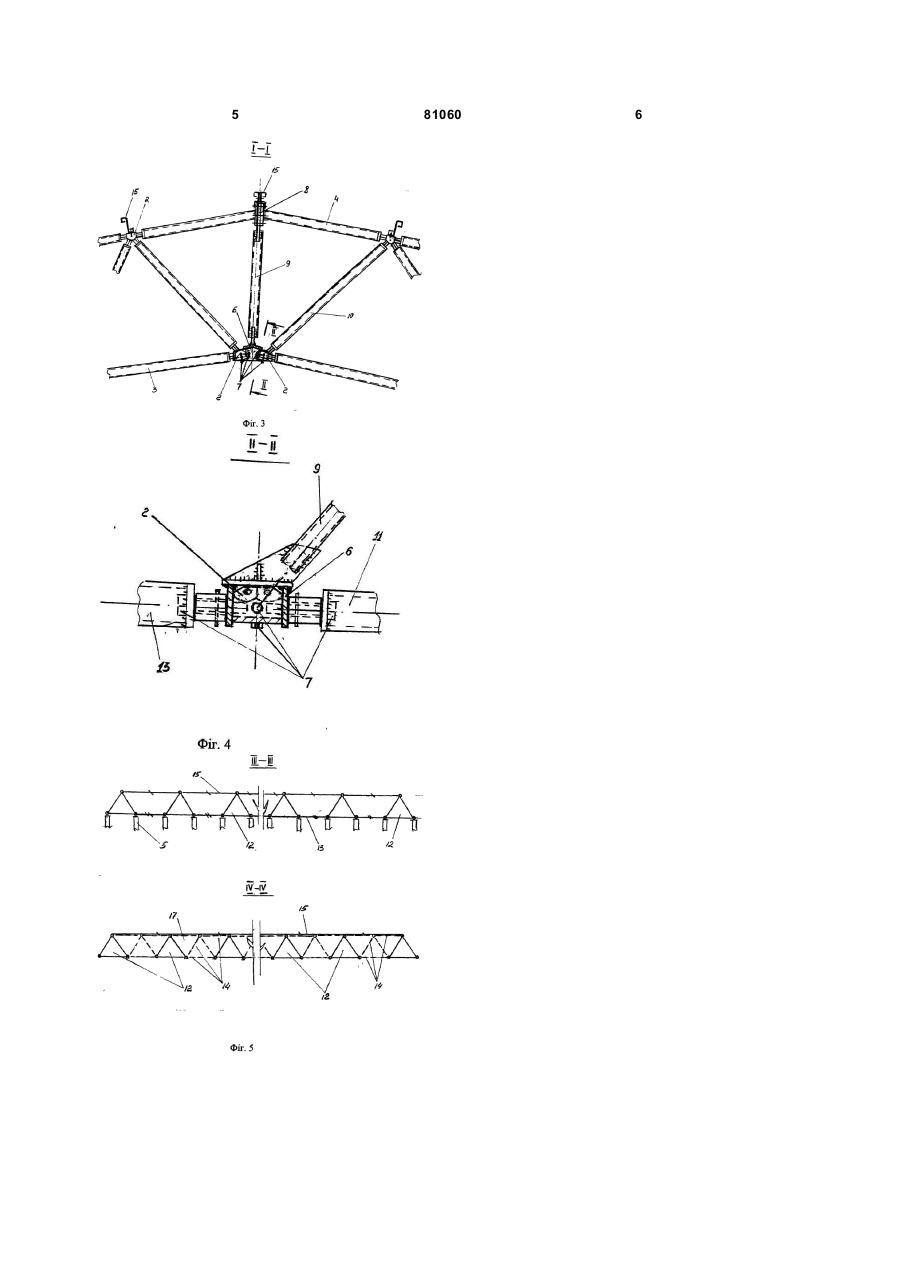

1. Просторово-ґратчаста конструкція покриття, обперта на оголовки колон, яка включає нижні і верхні пояси, розкоси і розпірки, виготовлені з стержнів однакової довжини, що з’єднані між собою через вузлові об'ємні елементи, на які обпираються прогони покрівлі, яка відрізняється тим, що нижні і верхні пояси, паралельні прогону покриття, підняті в гребені вище оголовків колон на висоту, яка забезпечує прискорену евакуацію атмосферних опадів з покрівлі, суміжні вузлові елементи нижніх поясів з’єднані між собою через C2 2 (19) 1 3 обпирання прогонів покрівлі. Незначний уклон не забезпечує прискорену евакуацію атмосферних опадів з покрівлі. Збільшення уклону покрівлі в традиційний спосіб потребує збільшення висоти додаткових опор і столиків, що призводить до збільшення ваги покриття. Монтаж відомих конструкцій включає укрупнення конструкцій покриття шляхом з'єднання між собою поясів, розкосів та розпірок через вузлові об'ємні елементи, підняття і закріплення укрупнених конструкцій на оголовках колон, монтаж зв'язок і прогонів покрівлі [Федоренко П.П. и др. Индустриальные методы строительства промышленных предприятий, Киев, "Будивельник", 1988, стр.136-140]. Недоліком вказаного способу є необхідність збирання елементів покриття в секції значних розмірів і ваги, що потребує при монтажу покриття підйомних засобів значної вантажопідйомності. В основу винаходу поставлена задача забезпечення більш ефективної експлуатації покрівлі. Досягається це тим, що нижні і верхні пояси, паралельні прогону покриття, підняті в гребеш вище оголовків колон на висоту, яка забезпечує прискорену евакуацію атмосферних опадів з покрівлі, суміжні вузлові елементи нижніх поясів поєднані між собою через обойми, у взаємно-перпендикулярних площинах яких улаштовані болтові з'єднання з вузловими об'ємними елементами, а суміжні стержні верхніх поясів з'єднані між собою в гребені фланцями та обпираються через них на стояки, встановлені в площинах розкосів. На Фіг.1 зображено поперечний переріз просторово-гратчастої конструкції покриття; Фіг.2 - вид А на Фіг.1; Фіг.3 - переріз 1-1 на Фіг.2; Фіг.4 - переріз ІІ-ІІ на Фіг.3; Фіг.5 - переріз ІІІ-ІІІ та IV-IV на Фіг.2, де 1 - просторово-гратчаста конструкція покриття; 2 - вузловий об'ємний елемент; 3 нижній пояс покриття; 4 - верхній пояс покриття; 5 колона; 6 - обойма; 7 - болтове з'єднання; 8 фланцеве з'єднання; 9 - стояк; 10 - розкіс; 11 розпірка ферми; 12 - просторово-гратчаста ферма; 13 - зв'язкова розпірка; 14 - зв'язка; 15 - прогін покрівлі; 16 - напівферма; 17 - поперечна зв'язкова ферма. Просторово-гратчаста конструкція покриття 1 обперта на оголовки колон 5, які знаходяться за межами прогону покриття, нижні 3 і верхні 4 пояси покриття, розкоси 10 і розпірки 11 з'єднані між собою через вузлові об'ємні елементи 2, на які обпираються прогони 15 покрівлі. Нижні і верхні пояси, паралельні прогону покриття, підняті в гребеш вище оголовків колон, забезпечують прискорену евакуацію атмосферних опадів. Суміжні відносно повздовжньої осі будівлі вузлові елементи нижніх поясів з'єднані між собою через обойми 6, у взаємно-перпендикулярних площинах яких улаштовані болтові з'єднання 7 з вузловими об'ємними елементами. Суміжні відносно повздовжньої осі покриття стержні верхніх поясів з'єднують між собою в 81060 4 гребені фланцями 8 та обпирають через них на стояки 9, встановлені в площинах розкосів 10. Укрупнення конструкцій покриття виконують шляхом збирання на стенді з стержнів та об'ємних вузлових елементів просторово-гратчастих напівферм 16 з заданим угоном поясів. Напівферми об'єднують в гребені в верхніх поясах через фланцеві з'єднання, а в нижніх поясах через обойми в укрупнені просторово-гратчасті ферми 12 довжиною на прогін покриття. Укрупнені просторово-гратчасті ферми 12 монтують через крок, визначений довжиною стержнів, і поєднують їх в кожному температурному відсіку будівлі зв'язковими розпірками 13 по нижнім поясам та прогонами 15 по верхнім поясам. Змонтовані просторовогратчасті ферми в гребені розкріплюють між собою зв'язками 14, утворюючи поперечні зв'язкові ферми 17. 5 81060 6
