Обгороджуюча конструкція покриття сільськогосподарського приміщення

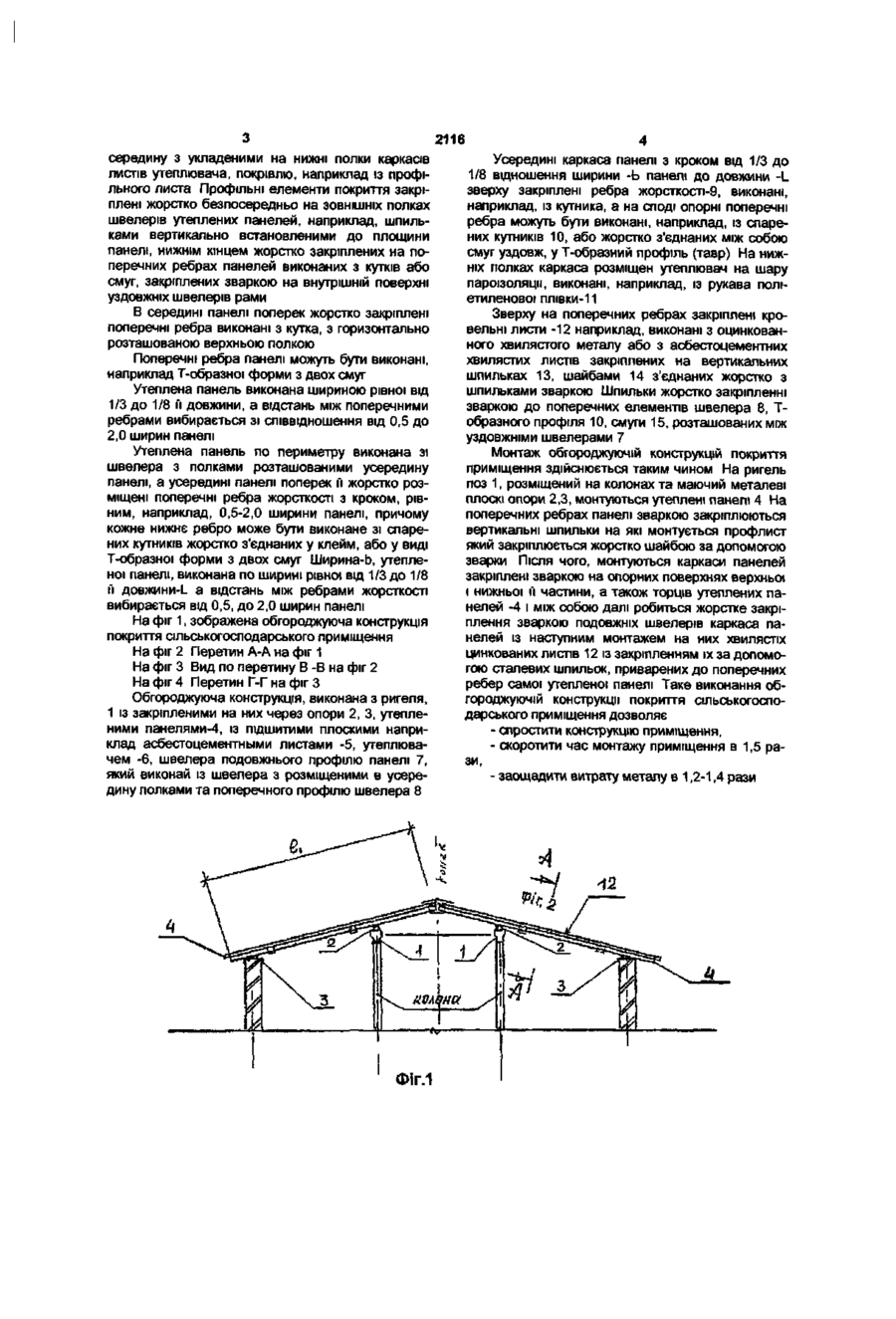

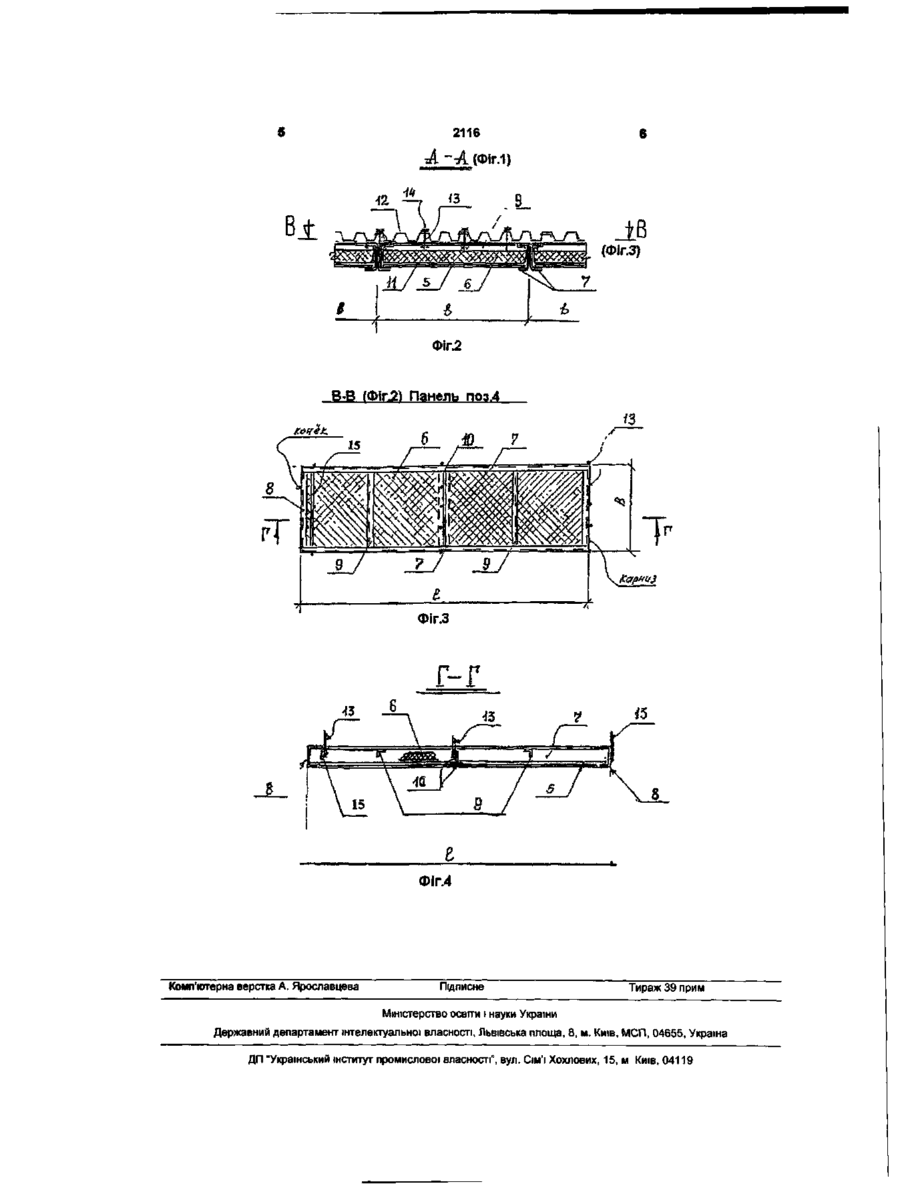

1 Обгороджуюча конструкція покриття сільськогосподарського приміщення, що містить колони, балки, утеплені панелі, з'єднані між собою зварюванням і виконані зі швелера, полиці якого спрямовані всередину з укладеними на нижні полиці каркасів листами утеплювача, покрівлю, наприклад, із штучного профільного листа, яка відрізняється тим, що профільні елементі покриття закріплені жорстко безпосередньо на ЗОВНІШНІХ полицях швелерів утеплених панелей, наприклад, шпильками, вертикально встановленими до пло щини панелі нижнім кінцем жорстко закріплених на поперечних ребрах панелей, виконаних з кутиків або смуг, закріплених зварюванням на внутрішній поверхні поздовжніх швелерів рами 2 Обгороджуюча конструкція покриття по п 1, яка відрізняється тим, що в середині панелі поперек жорстко закріплені поперечні ребра, виконані з кутика, з горизонтально розташованою верхньою полицею 3 Обгороджуюча конструкція покриття по пп 1, 2, яка відрізняється тим, що утеплена панель виконана шириною, що дорівнює від 1/3 до 1/8 її довжини 4 Обгороджуюча конструкція покриття по пп 1, 2, З, яка відрізняється тим, що відстань між ребрами вибирають від 0,5 до 2,0 ширині панелі 5 Обгороджуюча конструкція покриття по пп 1, 2, З, 4, яка відрізняється тим, що поперечні ребра панелі виконані наприклад Т-подібної форми з двох смуг Корисна модель відноситься до області сільськогосподарського будівництва, зокрема до утеплених приміщень і споруджень із підтримкою оптимальних параметрів мікроклімату для утримування і вирощування великої рогатої худоби, свиней, птахів та інших тварин Відома тришарова панель огородження за авторським свідоцтвом СРСР №397619 М кл Е04С2/08, що виконана з обшитих листів із поперечними гофрами, жорстких контурних ребер, підсилювача Обгороджуюча конструкція з таких тришарових панелей має низькі теплотехнічні властивості ВІДОМІ також конструкції утеплених покриттів, тваринницьких і птахівницьких приміщень, виконаних з обшиванням з аобестоцементних плоских листів на дерев'яному каркасі (Довідник сільського будівельника в 2-х томах Том 1, Москва, Будіздат, 1975 р , С 264-265) Існуючі панелі вимагають значної витрати деревини, що у тваринницьких приміщеннях схильна інтенсивному гниттю Для транспортування і монтажу таких панелей необхідні спеціальні пристосу вання, тому що при виникненні крутящих моментів, плоскі асбестоцементы листи розтріскуються Найбільш близьким аналогом пристрою, обраним за прототип є обгороджуюча конструкція покриття сільськогосподарського приміщення, розроблена ВАТ "ММК їм ІЛЛІЧА", Деклараційний патент України №47027 А дивись бюлетень Промислова власність №6 від 17 06 2002р Нестачею, такої конструкції є висока металоемність покрівлі, через наявність великої КІЛЬКОСТІ прогонних балок поз 12 (Дивись Патент України №47027 А) Поставлене перед авторами завдання перебуває у створенні спрощеної конструкції огородження покриття сільськогосподарського приміщення, зниженні його металоємності, спрощення монтажу, із збереженням високих теплотехнічних властивостей покриття Поставлене завдання вирішується тим, що, обгороджуюча конструкція покриття сільськогосподарського приміщення, що включає колони, балки, утеплені панелі з'єднані між собою зваркої і виконані зі швелера, полками розташованими в (0 CM 2116 середину з укладеними на нижні полки каркасів листів утеплювача, покрівлю, наприклад із профільного листа Профільні елементи покриття закріплені жорстко безпосередньо на ЗОВНІШНІХ полках швелерів утеплених панелей, наприклад, шпильками вертикально встановленими до площини панелі, нижнім кінцем жорстко закріплених на поперечних ребрах панелей виконаних з кутків або смуг, закріплених зваркою на внутрішній поверхні уздовжніх швелерів рами В середині панелі поперек жорстко закріплені поперечні ребра виконані з кутка, з горизонтально розташованою верхньою полкою Поперечні ребра панелі можуть бути виконані, наприклад Т-образної форми з двох смуг Утеплена панель виконана шириною рівної від 1/3 до 1/8 її довжини, а відстань між поперечними ребрами вибирається зі співвідношення від 0,5 до 2,0 ширин панелі Утеплена панель по периметру виконана зі швелера з полками розташованими усередину панелі, а усередині панелі поперек її жорстко розміщені поперечні ребра жорсткості з кроком, рівним, наприклад, 0,5-2,0 ширини панелі, причому кожне нижнє ребро може бути виконане зі спарених кутників жорстко з'єднаних у клейм, або у виді Т-образної форми з двох смуг Ширина-b, утепленої панелі, виконана по ширині рівної від 1/3 до 1/8 її довжини-L а відстань між ребрами жорсткості вибирається від 0,5, до 2,0 ширин панелі На фіг 1, зображена обгороджуюча конструкція покриття сільськогосподарського приміщення На фіг 2 Перетин А-А на фіг 1 На фіг 3 Вид по перетину В -В на фіг 2 На фіг 4 Перетин Г-Г на фіг З Обгороджуюча конструкція, виконана з ригеля, 1 із закріпленими на них через опори 2, 3, утепленими панелями-4, із підшитими плоскими наприклад асбестоцементными листами -5, утеплювачем -6, швелера подовжнього профілю панелі 7, який виконай із швелера з розміщеними в усередину полками та поперечного профілю швелера 8 Усередині каркаса панелі з кроком від 1/3 до 1/8 відношення ширини -Ь панелі до довжини -L зверху закріплені ребра жорсткості-9, виконані, наприклад, із кутника, а на споді опорні поперечні ребра можуть бути виконані, наприклад, із спарених кутників 10, або жорстко з'єднаних між собою смуг уздовж, у Т-образний профіль (тавр) На нижніх полках каркаса розміщен утеплювач на шару пароізоляції, виконані, наприклад, із рукава поліетиленової плівки-11 Зверху на поперечних ребрах закріплені кровельні листи -12 наприклад, виконані з оцинкованного хвилястого металу або з асбестоцементних хвилястих листів закріплених на вертикальних шпильках 13, шайбами 14 з'єднаних жорстко з шпильками зваркою Шпильки жорстко закріпленні зваркою до поперечних елементів швелера 8, Тобразного профіля 10, смуги 15, розташованих між уздовжніми швелерами 7 Монтаж обгороджуючій конструкцій покриття приміщення здійснюється таким чином На ригель поз 1, розміщений на колонах та маючий металеві плоскі опори 2,3, монтуються утеплені панелі 4 На поперечних ребрах панелі зваркою закріплюються вертикальні шпильки на які монтується профлист який закріплюється жорстко шайбою за допомогою зварки Після ЧОГО, монтуються каркаси панелей закріплені зваркою на опорних поверхнях верхньої і нижньої її частини, а також торців утеплених панелей -4 і між собою далі робиться жорстке закріплення зваркою подовжніх швелерів каркаса панелей із наступним монтажем на них хвилястіх цинкованих листів 12 із закріпленням їх за допомогою сталевих шпильок, приварених до поперечних ребер самої утепленої панелі Таке виконання обгороджуючій конструкції покриття сільськогосподарського приміщення дозволяє - спростити конструкцію приміщення, - скоротити час монтажу приміщення в 1,5 рази, - заощадити витрату металу в 1,2-1,4 рази 2116 А ~A (ФІГ.1) (Фіг.3) Фіг.2 B-B (Фіг.21 Панель поз.4 Фіг.3 Г-Г -J5 1 У 8 Фіг.4 Комп'ютерна верстка А. Ярославцева Підписне Тираж 39 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Киш, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м Київ, 04119
