Огороджувальна конструкція покриття сільськогосподарського приміщення

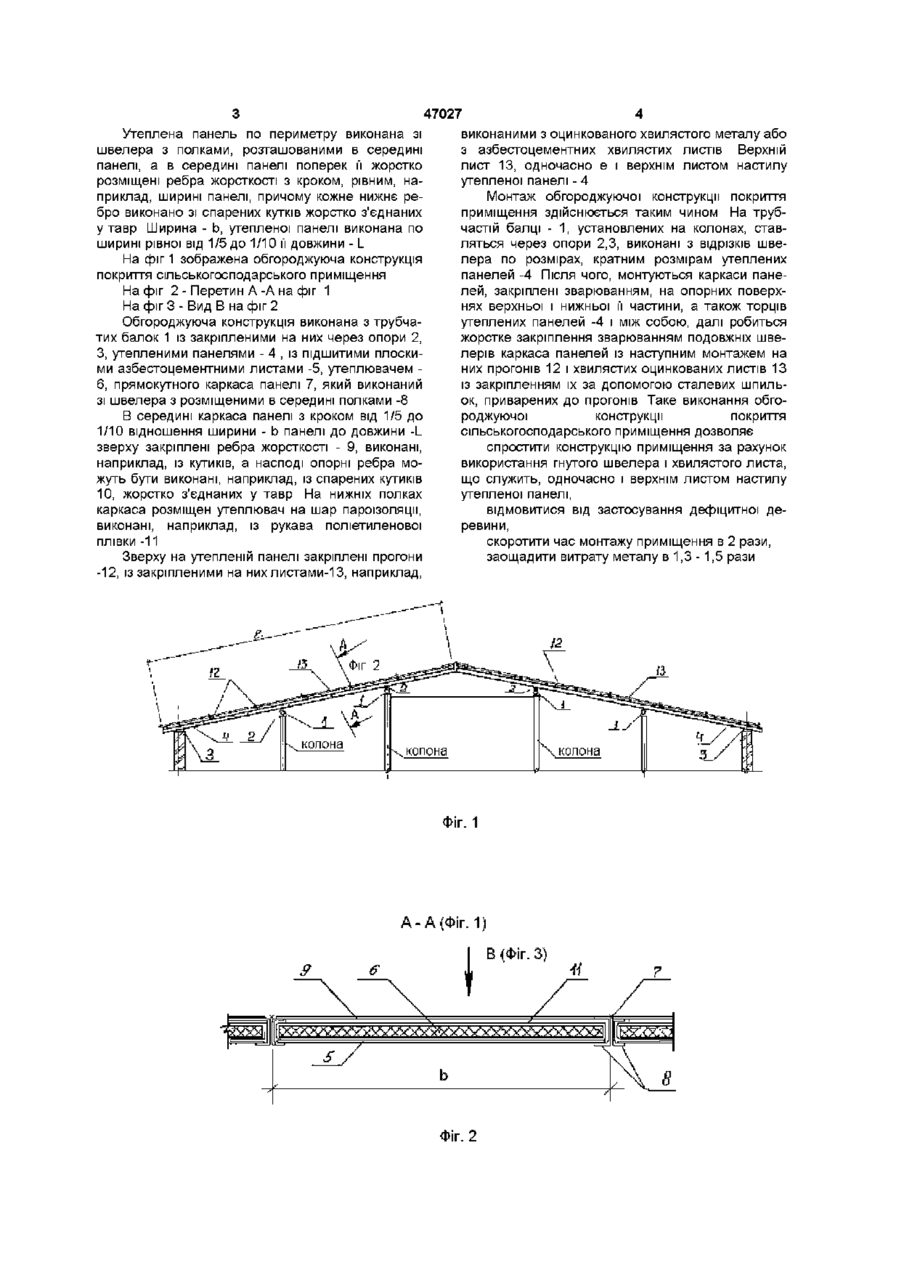

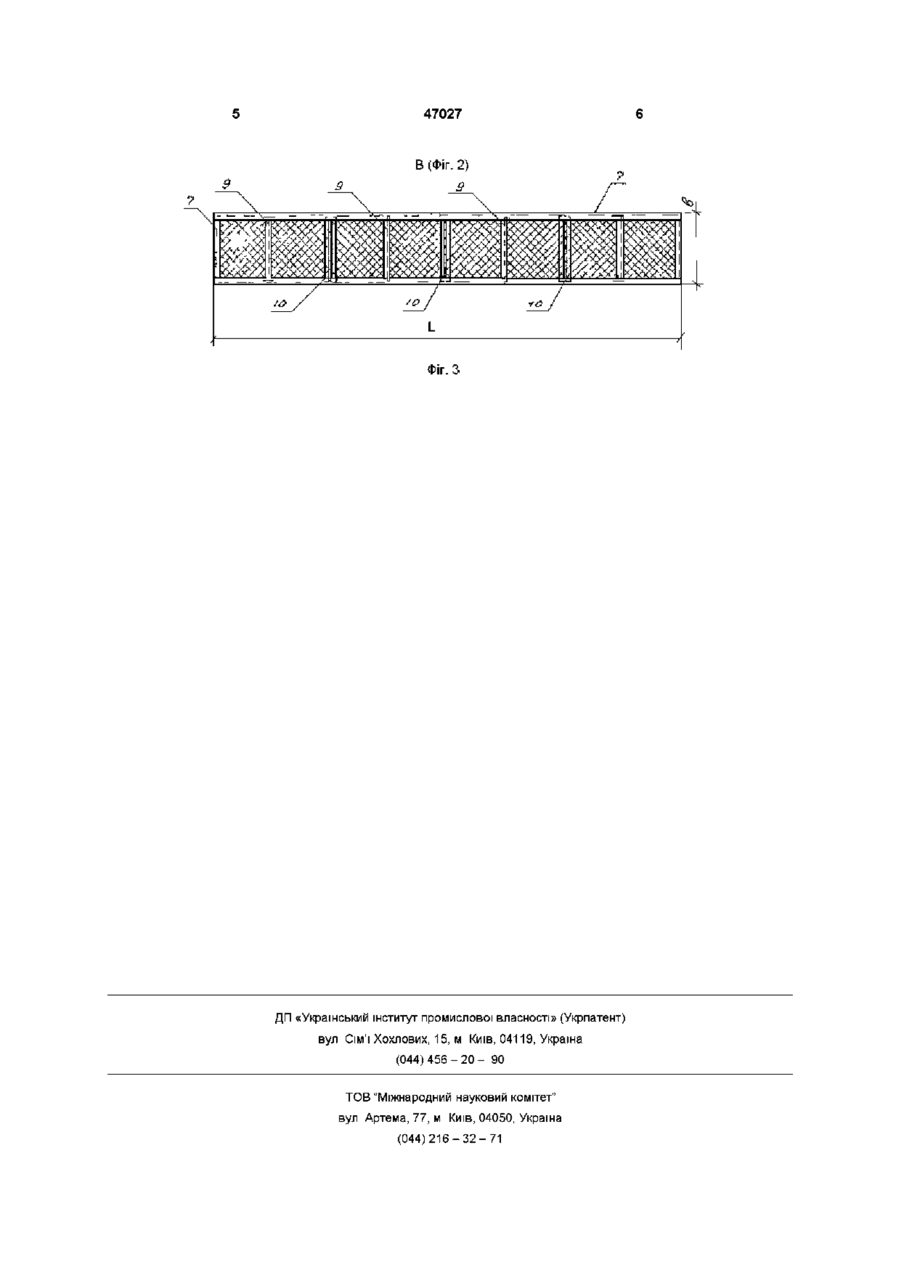

1 Огороджувальна конструкція покриття сільськогосподарського приміщення, що містить колони, балки, прогони, утеплені панелі, крівлю, наприклад із штучного хвилястого листа, яка відрізняється тим, що утеплені панелі, що складаються з несучих каркасів, виконаних із гнутого сталевого профілю (швелера), закріплені між собою жорстко, наприклад зварюванням, полицями, розташованими в середині, з укладеними на нижні полиці каркасів листів утеплювача, прогони покладені зверху і виконані у вигляді швелерів, розміщених уздовж приміщення і жорстко закріплені упоперек на утеплених панелях, а штучні хвилясті листи є одночасно і верхніми листами настилу, що закриває утеплювач, укладений на шар пароізоляції 2 Огороджувальна конструкція за п 1, яка відрізняється тим, що в середині панелі впоперек жорстко виконані ребра жорсткості, розташовані з кроком рівним ширині панелі, причому кожне нижнє ребро виконано із спарених кутиків, жорстко з'єднаних в тавр 3 Огороджувальна конструкція за пп 1, 2, яка відрізняється тим, що утеплена панель виконана шириною рівною від 1/5 до 1/10 її довжини Винахід відноситься до області сільськогосподарського будівництва, зокрема до утеплених приміщень та споруджень із підтримкою оптимальних параметрів мікроклімату для утримування і вирощування великої рогатої худоби, свиней, птахівта інших тварин Відома тришарова панель огородження по авторському свідоцтву СРСР № 397619 М кл Е04С2/08, що складається з обшивання листів із поперечними гофрами, жорстких контурних ребер, підсилювача Обгороджуюча конструкція із таких тришарових панелей має низькі теплотехнічні властивості ВІДОМІ також обгороджуючи конструкції утеплених покриттів тваринницьких і птахівницьких приміщень, виконаних з обшиванням з азбестоцементних плоских листів на дерев'яному каркасі (Справочник сельского строителя в 2-х томах Том 1, Москва, Стройиздат,1975г стр 264 - 265) Існуючі панелі вимагають значної витрати деревини, яка у тваринницьких приміщеннях схильна інтенсивному гниттю Для транспортування і монтажу таких панелей необхідні спеціальні пристосування, тому що при виникненні крутних моментів, плоскі азбестоцементні листи потріскуються Найбільш близьким аналогом пристрою, виб раним за прототип є обгороджуюча конструкція покриття (півносборне промислове сільськогосподарське приміщення) виконане із колон, балок, стропил, плит (См с 302 рис 64, Справочник сельского строителя в 2-х томах, том 1, Москва,Стройиздат,1957г) Недоліком такої конструкції є низькі теплотехнічні властивості, недостатня жорсткість покриття, велика металоємкість Поставлена задача вирішується тим, що утеплені панелі, що складаються із несучих каркасів, виконаних із гнутого сталевого профілю (швелера) полками, розташованими в середині, з укладеними на НІЖНІ полки каркасів листів утеплювача, причому панелі закріплені між собою жорстко, наприклад, зварюванням, а прогони покладені зверху і виконанні також у вигляді швелерів, розміщених уздовж приміщення і жорстко закріплених поперек на утеплених панелях, а штучні хвилясті листи є одночасно і верхнім листом настилу, що закриває утеплювач, укладений на шар пароізоляції В середині панелі поперек жорстко виконані ребра жорсткості з кроком, рівним ширині панелі, причому кожне ніжне ребро виконано із спарених кутів, жорстко з'єднаних в тавр Утеплена панель виконана шириною рівною від 1/5 до 1/10 її довжини 47027 Утеплена панель по периметру виконана зі швелера з полками, розташованими в середині панелі, а в середині панелі поперек її жорстко розміщені ребра жорсткості з кроком, рівним, наприклад, ширині панелі, причому кожне нижнє ребро виконано зі спарених кутків жорстко з'єднаних у тавр Ширина - Ь, утепленої панелі виконана по ширині рівної від 1/5 до 1/10 її довжини - L На фіг 1 зображена обгороджуюча конструкція покриття сільськогосподарського приміщення На фіг 2 - Перетин А -А на фіг 1 На фіг 3 - Вид В на фіг 2 Обгороджуюча конструкція виконана з трубчатих балок 1 із закріпленими на них через опори 2, З, утепленими панелями - 4 , із підшитими плоскими азбестоцементними листами -5, утеплювачем 6, прямокутного каркаса панелі 7, який виконаний зі швелера з розміщеними в середині полками -8 В середині каркаса панелі з кроком від 1/5 до 1/10 відношення ширини - b панелі до довжини -L зверху закріплені ребра жорсткості - 9, виконані, наприклад, із кутиків, а насподі опорні ребра можуть бути виконані, наприклад, із спарених кутиків 10, жорстко з'єднаних у тавр На нижніх полках каркаса розміщен утеплювач на шар пароізоляції, виконані, наприклад, із рукава поліетиленової плівки -11 Зверху на утепленій панелі закріплені прогони -12, із закріпленими на них листами-13, наприклад, виконаними з оцинкованого хвилястого металу або з азбестоцементних хвилястих листів Верхній лист 13, одночасно є і верхнім листом настилу утепленої панелі - 4 Монтаж обгороджуючої конструкції покриття приміщення здійснюється таким чином На трубчастій балці - 1, установлених на колонах, ставляться через опори 2,3, виконані з відрізків швелера по розмірах, кратним розмірам утеплених панелей -4 Після ЧОГО, монтуються каркаси панелей, закріплені зварюванням, на опорних поверхнях верхньої і нижньої її частини, а також торців утеплених панелей -4 і між собою, далі робиться жорстке закріплення зварюванням подовжніх швелерів каркаса панелей із наступним монтажем на них прогонів 12 і хвилястих оцинкованих листів 13 із закріпленням їх за допомогою сталевих шпильок, приварених до прогонів Таке виконання обгороджуючої конструкції покриття сільськогосподарського приміщення дозволяє спростити конструкцію приміщення за рахунок використання гнутого швелера і хвилястого листа, що служить, одночасно і верхнім листом настилу утепленої панелі, відмовитися від застосування дефіцитної деревини, скоротити час монтажу приміщення в 2 рази, заощадити витрату металу в 1,3 -1,5 рази Фіг. 1 А-А (Фіг. 1) (Фіг. 3) Фіг. 2 47027 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
